本文介绍基于WebSocket协议实现将语音请求直通图像生成Agent，实现文生图功能。
名词解释
直通链路：直通Agent是指不经过意图识别，将语音请求直接传递到Agent的方式。

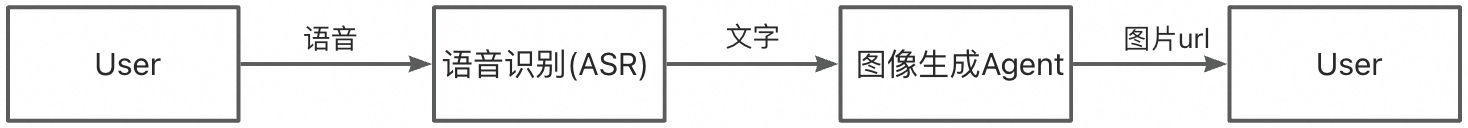

本文介绍的流程如下：
适用场景
适用于AI打印机，拍学机等文字生成图像场景。
前提条件
必须先阅读 开始会话 ，了解实时多模态交互的整体WebSocket协议。
开通阿里云百炼模型服务并获取API KEY
请参考获取API Key，API KEY作为百炼模型服务的鉴权凭证。
管控台配置

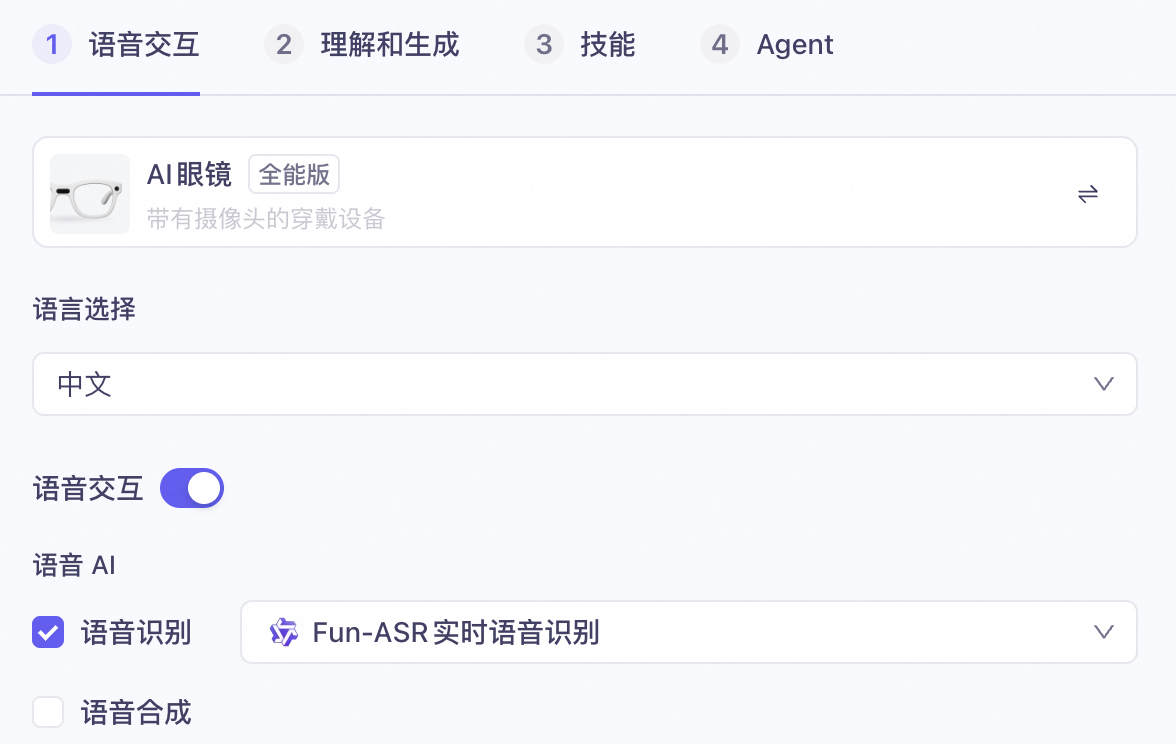

在多模态开发套件中创建多模态交互应用，选择全能版（不要选择视觉版），打开语音识别，关闭语音合成。

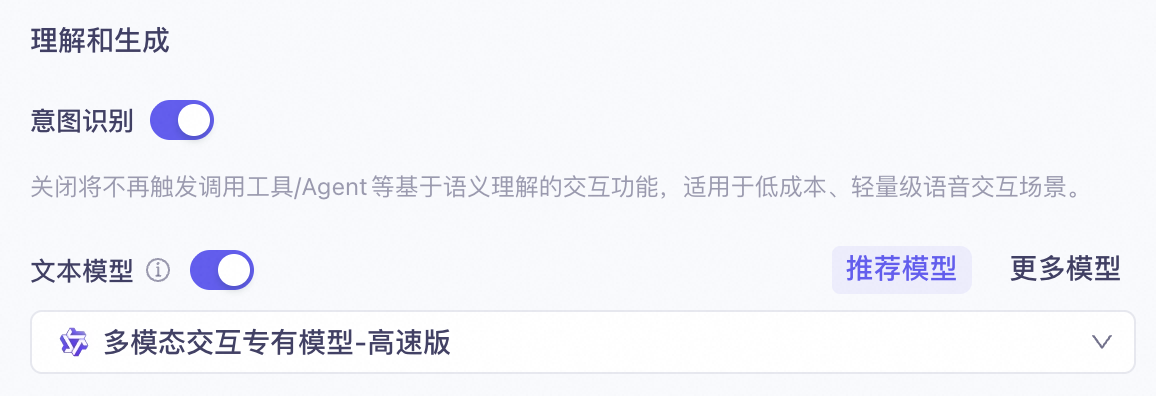

保持意图识别、文本模型开启。
意图识别配置、文本模型配置均需打开（按照本文配置方式下，使用图像生成不产生意图识别和文本模型的费用）。

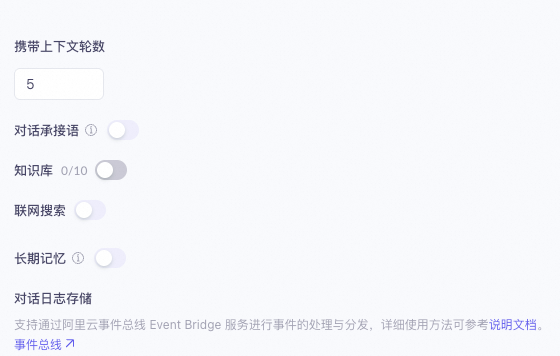

关闭对话承接语、知识库、联网搜索、长期记忆。

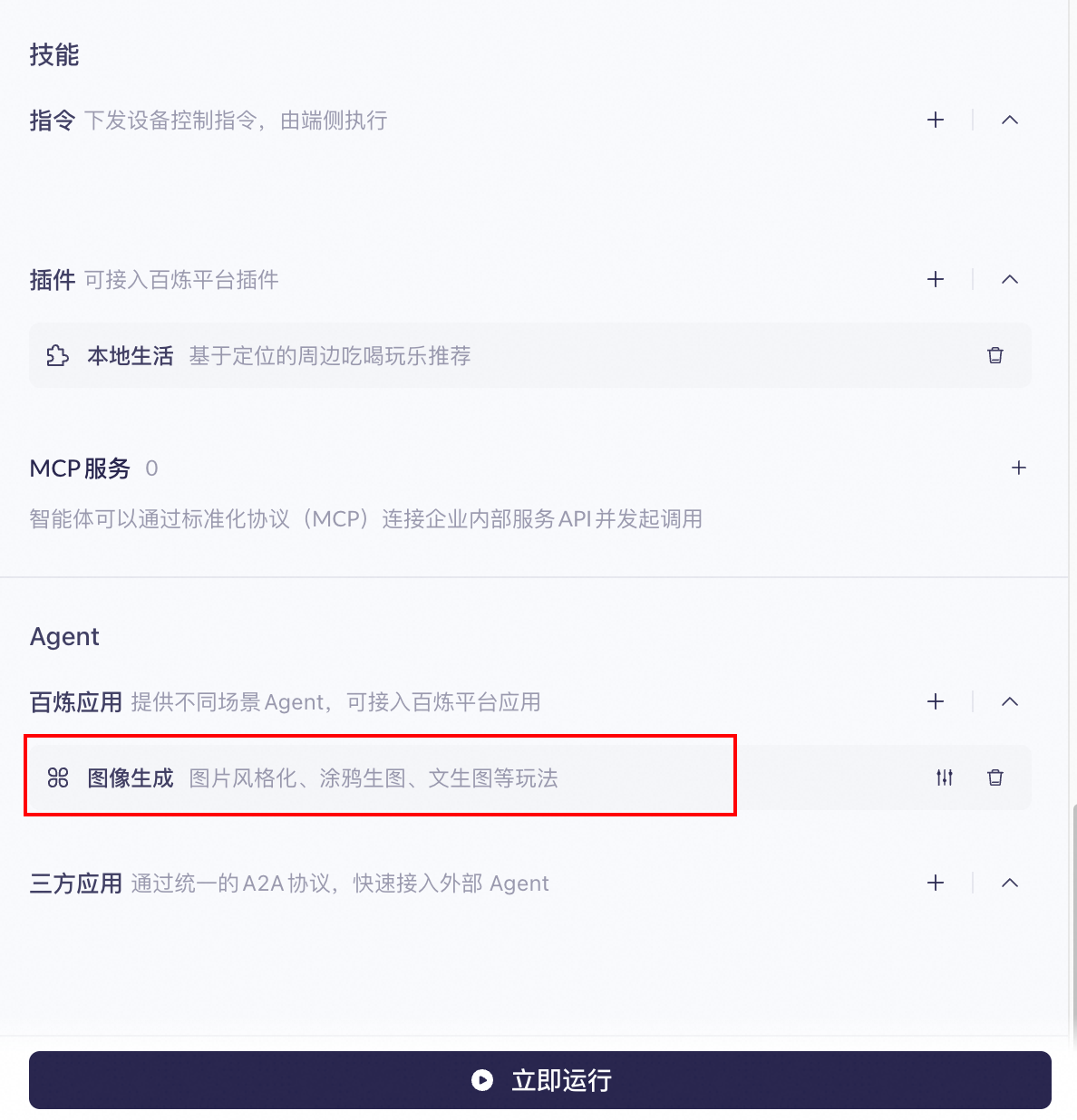

技能、MCP服务全部清空，Agent只保留图像生成Agent。
配置图像生成Agent，目前语音请求直通生图Agent只支持文生图模式，不支持涂鸦生图、生图助手。
每种功能支持模型选择、提示词、正向提示词智能优化，反向提示词等选项。提示词可以添加变量，用于动态传入不同提示词。

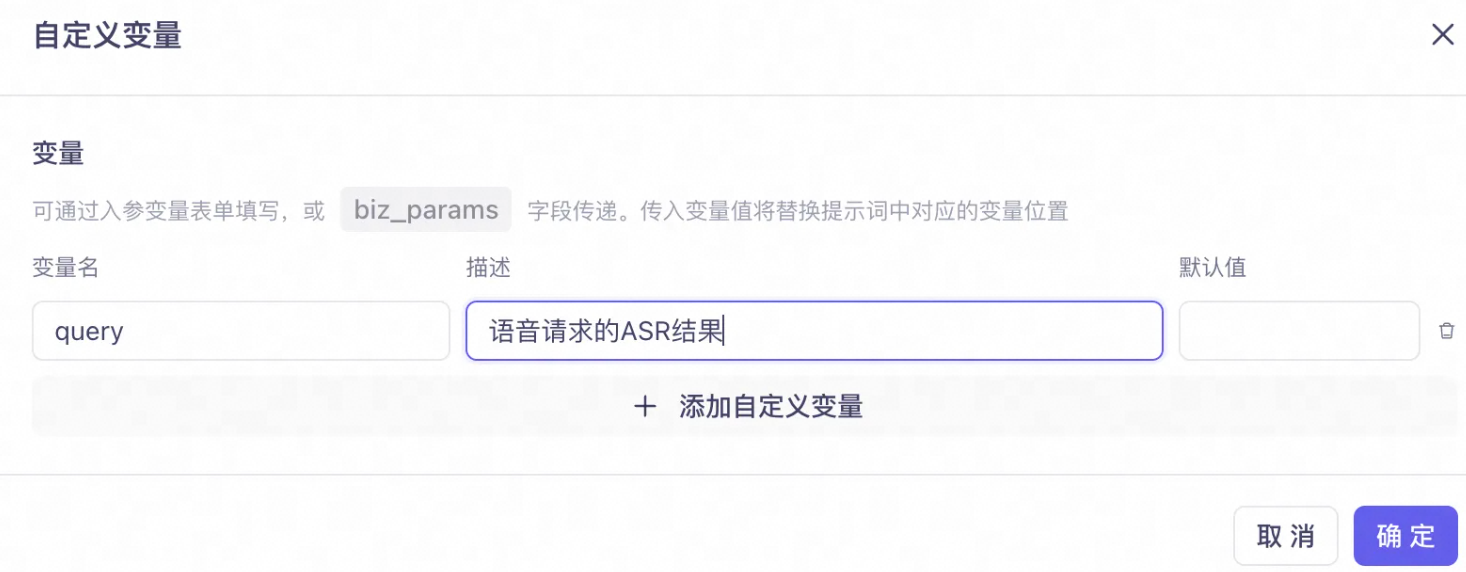

语音直通生图Agent必须在提示词中自定义 query 变量 ，用户只负责定义此变量，不需设置此变量值，系统会使用此变量将语音请求的ASR结果注入到生图的prompt中。如果用户没有在自定义变量中定义 query 变量，语音请求的query将无法注入到prompt。

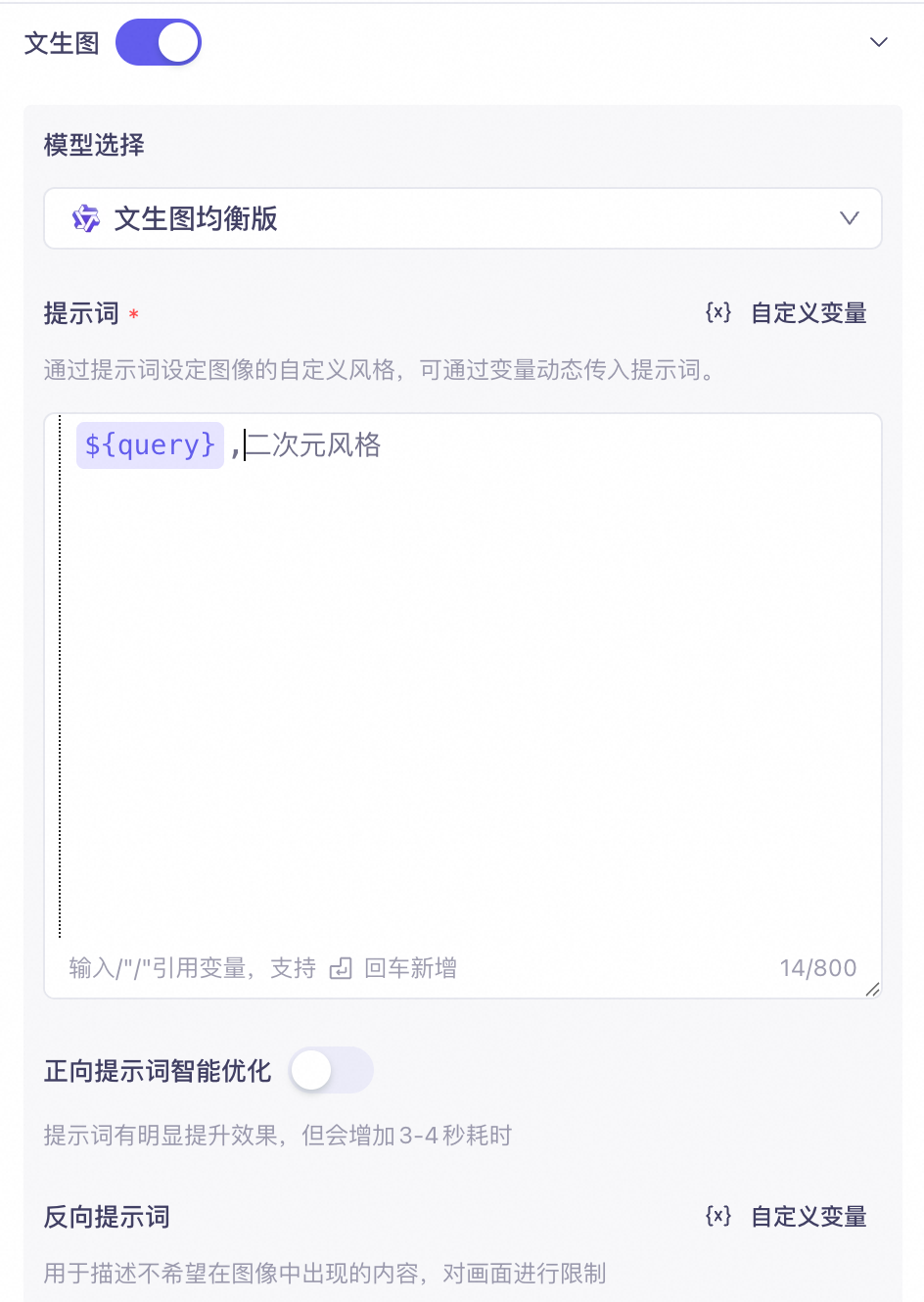

比如用户设置的文生图提示词如图为：${query}，二次元风格。用户语音请求的ASR结果为：一只可爱小狗，则生图模型收到的完整提示词为：一只可爱的小狗，二次元风格。
配置完成后请点击右上角发布按键进行发布（必须发布后才能测试）。
websocket协议接入
开始会话
请参考 开始会话消息的说明，本文需要在开始会话消息中进行如下配置。
开启文本流式返回
parameters.downstream.intermediate_text字段置为dialog
parameters.downstream.incremental_response字段置为true
设置直通生图Agent和自定义透传参数
parameters.biz_params.commands[ ]字段用于设置直通的Agent。
parameters.biz_params.user_defined_params字段用户设置需要透传给agent的参数。
bizParams | 参数 | 一级参数 | 类型 | 说明 |
commands[] | ||||
name | String | 固定为“agent_command” | ||
exec_params | Object | |||
app_id | String | 管控台应用列表中的 agent，本文固定为"image_to_image"，表示图像生成Agent | ||
intent | String | 本文固定为"open_image_to_image" | ||
slots | Array | agent需要的槽位信息 | ||
user_defined_params | Object | 透传给 Agent 的参数 | ||
image_to_image | Object | 表示传递给生图Agent的参数 | ||
user_prompt_params | Object | 用于传递生图Agent中的提示词自定义变量 |
parameters.biz_params.commands.exec_params.slots参数说明
name | string | 是 | 表示槽位名 |
norm_value | string | 是 | 表示槽位值 |
在生图Agent中，需填充如下function、size两种槽位信息。
{
"slots": [
{
"name": "function",
"norm_value" :"textToImage"
},
{
"name":"size",
"norm_value":"768*768"
}
]
}function用来指定具体的生图功能，支持三种配置，本文只支持文生图。
textToImage：文生图
imageAssistant：生图助手
sketchToImage：涂鸦生图
size用来指定生成图片的分辨率，分辨率和选择的玩法及模型强相关，支持的分辨率范围见下表
生图模式 | 模型配置 | 支持分辨率 |
文生图 | 轻量版 | 图像分辨率宽高范围在[200, 2048]，宽高比在[1:4, 4:1]。比如256x2048是不允许的，因为宽高比为1:8。 |
均衡版 | ||
高级版 | 图像分辨率：总像素在[1280*1280, 1440*1440]之间 图像宽高比：[1:4, 4:1] |
parameters.biz_params.user_defined_params.image_to_image.user_prompt_params参数说明
传递生图Agent内的提示词自定义变量时需要。本文要求必须在提示词中定义自定义变量query，所以必填。注意本文中query必须为空字符串，将由系统将语音请求的结果填充到query变量中。
一级参数 | 二级参数 | 类型 | 是否必选 | 说明 |
user_prompt_params | positive | object | 是 | 提示词中的自定义变量，本文中必填 |
negative | object | 否 | 反向提示词的自定义变量 |
{
"biz_params": {
"commands": [
{
"exec_params": {
"app_id": "image_to_image",
"intent": "open_image_to_image",
"slots": [
{
"name": "function",
"norm_value": "textToImage"
},
{
"name": "size",
"norm_value": "768*768"
}
]
},
"name": "agent_command"
}
],
"user_defined_params": {
"image_to_image": {
"user_prompt_params": {
"positive": {
"query": ""
}
}
}
}
}
}parameters.downstream.intermediate_text字段、parameters.downstream.incremental_response字段只能在创建WSS连接的开始消息中设置，在整轮对话中生效。
而parameters.biz_params.commands[ ]、parameters.biz_params.user_defined_params字段可在开始消息中设置，创建连接后也可以通过UpdateInfo - Input Message消息动态更新。
开始会话消息示例
{
"header": {
"action": "run-task",
"streaming": "duplex",
"task_id": "b96c2068b*****"
},
"payload": {
"function": "generation",
"input": {
"app_id": "mm_***********",
"directive": "Start",
"workspace_id": "llm-***********"
},
"model": "multimodal-dialog",
"parameters": {
"biz_params": {
"commands": [
{
"exec_params": {
"app_id": "image_to_image",
"intent": "open_image_to_image",
"slots": [
{
"name": "function",
"norm_value": "textToImage"
},
{
"name": "size",
"norm_value": "768*768"
}
]
},
"name": "agent_command"
}
],
"user_defined_params": {
"image_to_image": {
"user_prompt_params": {
"positive": {
"query": ""
}
}
}
}
},
"client_info": {
"device": {
"uuid": "uuid_12345"
},
"location": {
"city_name": "杭州",
"latitude": "120.121",
"longitude": "30.221"
},
"user_id": "test_12345"
},
"downstream": {
"audio_format": "pcm",
"debug": false,
"incremental_response": "true",
"intermediate_text": "dialog",
"pitch_rate": 100,
"sample_rate": 48000,
"speech_rate": 100,
"type": "Audio",
"voice": "longanhuan",
"volume": 50
},
"upstream": {
"mode": "duplex",
"type": "AudioAndVideo"
}
},
"task": "multimodal-generation",
"task_group": "aigc"
}
}关于对话状态的说明
接入语音请求直通生图Agent模式后，对话状态将由listening→thinking→responding→listening循环转为listening→thinking→listening循环，因为语音请求直通生图Agent模式不会合成TTS，所以没有responding状态。
返回事件说明
解析生图返回的消息请监听 RespondingContent 事件。如果生图耗时较长（比如分辨率较高），会先返回心跳包，最后返回生成的图像链接。
一级参数 | 二级参数 | 类型 | 是否必选 | 说明 |
output | event | string | 是 | 事件名称：RespondingContent |
dialog_id | string | 是 | 对话ID | |
round_id | string | 是 | 本轮交互的ID | |
llm_request_id | string | 是 | 调用llm的request_id | |
text | string | 是 | 生成图像的url，在生成过程内容为RUNNING，生成结束后为图片的url | |
spoken | string | 是 | 用于TTS合成的内容，在未开启语音合成功能时不用关注。本实践内容和text字段相同。 | |
finished | bool | 是 | 输出是否结束 | |
finish_reason | string | 否 | 结束原因，目前只有一种：
| |
extra_info | object | 否 | 其他扩展信息，目前支持：
|
output.extra_info.agent_info的参数说明
一级参数 | 二级参数 | 类型 | 是否必选 | 说明 |
round | string | 是 | 对话轮次 | |
device | device_id | string | 是 | 请求时使用的device.uuid |
intent_infos | intent | string | 是 | 使用的agent，本实践固定为"open_image_to_image" |
domain | string | 是 | 使用的agent，本实践固定为"image_to_image" |
返回心跳包示例
{
"header": {
"task_id": "b96c206****",
"event": "result-generated",
"attributes": {
}
},
"payload": {
"output": {
"event": "RespondingContent",
"text": "RUNNINGRUNNING",
"spoken": "RUNNINGRUNNING",
"finished": false,
"extra_info": {
"tool_infos": [
{
"output": "",
"tool_name": "image_to_image",
"success": true,
"arguments": {
},
"type": "agent"
}
],
"agent_info": {
"intent_infos": [
{
"domain": "image_to_image",
"intent": "open_image_to_image"
}
],
"location": {
"city": "杭州",
"latitude": "120.121",
"longitude": "30.221"
},
"device": {
"device_id": "uuid_12345"
},
"round": 2
},
"query": "生成一只小羊的图片。"
},
"dialog_id": "48b2f122-****",
"round_id": "0dc854c6c****",
"llm_request_id": "0614e****"
}
}
}返回生成的图像链接示例
{
"header": {
"task_id": "b96c20****",
"event": "result-generated",
"attributes": {
}
},
"payload": {
"output": {
"event": "RespondingContent",
"text": "img_url",
"spoken": "img_url",
"finished": true,
"finish_reason": "stop",
"extra_info": {
"tool_infos": [
{
"output": "",
"tool_name": "image_to_image",
"success": true,
"arguments": {
},
"type": "agent"
}
],
"agent_info": {
"intent_infos": [
{
"domain": "image_to_image",
"intent": "open_image_to_image"
}
],
"location": {
"city": "杭州",
"latitude": "120.121",
"longitude": "30.221"
},
"device": {
"device_id": "uuid_12345"
},
"round": 2
},
"query": "生成一只小羊的图片。"
},
"dialog_id": "48b2f122-****",
"round_id": "0dc854c6c****",
"llm_request_id": "0614e****"
}
}
}通过RTOS C SDK(license)接入示例
初始化配置
mmi_user_config_t mmi_config = C_MMI_CONFIG_DEFAULT();
mmi_config.text_mode = C_MMI_TEXT_MODE_BOTH; // 也可以配置成C_MMI_TEXT_MODE_LLM_ONLY
mmi_config.incremental_response = 1;
... // 其他配置
c_mmi_config(&mmi_config);在需要开启生图能力时，执行下列代码
cJSON *biz = cJSON_CreateObject();
cJSON *commands = cJSON_AddArrayToObject(biz, "commands");
cJSON *command = cJSON_CreateObject();
cJSON *exec_params = cJSON_AddObjectToObject(command, "exec_params");
cJSON_AddStringToObject(exec_params, "app_id", "image_to_image");
cJSON_AddStringToObject(exec_params, "intent", "open_image_to_image");
cJSON *slots = cJSON_AddArrayToObject(exec_params, "slots");
cJSON *s_function = cJSON_CreateObject();
cJSON *s_size = cJSON_CreateObject();
cJSON_AddStringToObject(s_function, "name", "function");
cJSON_AddStringToObject(s_function, "norm_value", "textToImage");
cJSON_AddStringToObject(s_size, "name", "size");
cJSON_AddStringToObject(s_size, "norm_value", "768*768");
cJSON_AddItemToArray(slots, s_function);
cJSON_AddItemToArray(slots, s_size);
cJSON_AddStringToObject(command, "name", "agent_command");
cJSON_AddItemToArray(commands, command);
cJSON *user_defined_params = cJSON_AddObjectToObject(biz, "user_defined_params");
cJSON *image_to_image = cJSON_AddObjectToObject(user_defined_params, "image_to_image");
cJSON *user_prompt_params = cJSON_AddObjectToObject(image_to_image, "user_prompt_params");
cJSON *positive = cJSON_AddObjectToObject(user_prompt_params, "positive");
cJSON_AddStringToObject(positive, "query", "");
c_mmi_update_biz_params(biz);之后语音输入需要生成的图片内容即可获得图片链接
