功能介绍

通过HTTP协议接入图像生成Agent，实现文生图、图生图、涂鸦生图功能。目前仅支持直通链路。

适用于壁纸生成、涂鸦作画、照片美化、图像风格化等各类图像生成场景。

直通链路是指不经过语音识别（ASR）、意图识别、语音合成（TTS）等节点，将请求直接送入图像生成Agent，并直接返回图片生成结果。

接入说明

前提条件

首先需要开通阿里云百炼模型服务，并获取API KEY。

请参考获取API Key，API KEY作为百炼模型服务的鉴权凭证。

管控台配置

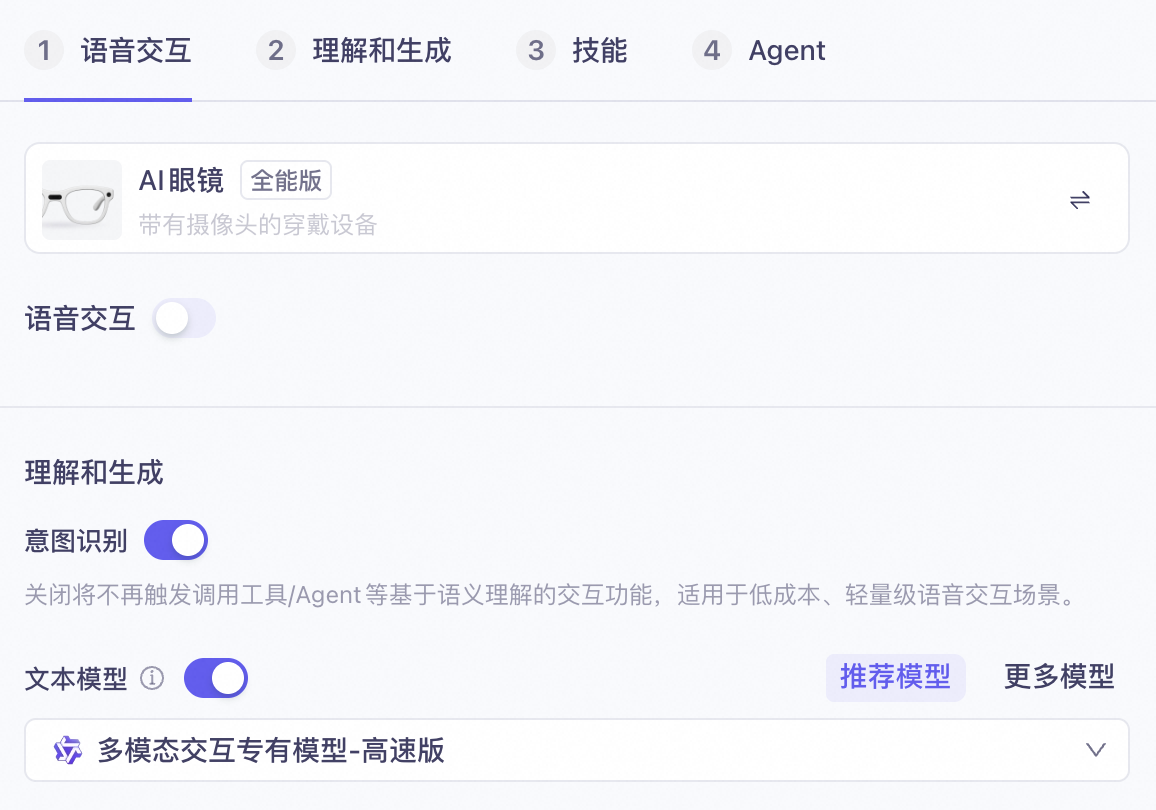

在多模态开发套件中创建多模态交互应用，选择全能版（不要选择视觉版），关闭语音交互。保持意图识别、文本模型开启。

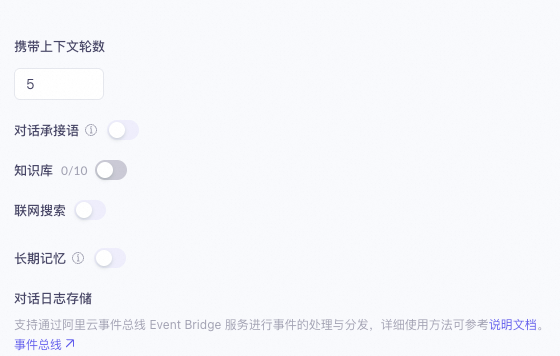

关闭对话承接语、知识库、联网搜索、长期记忆。

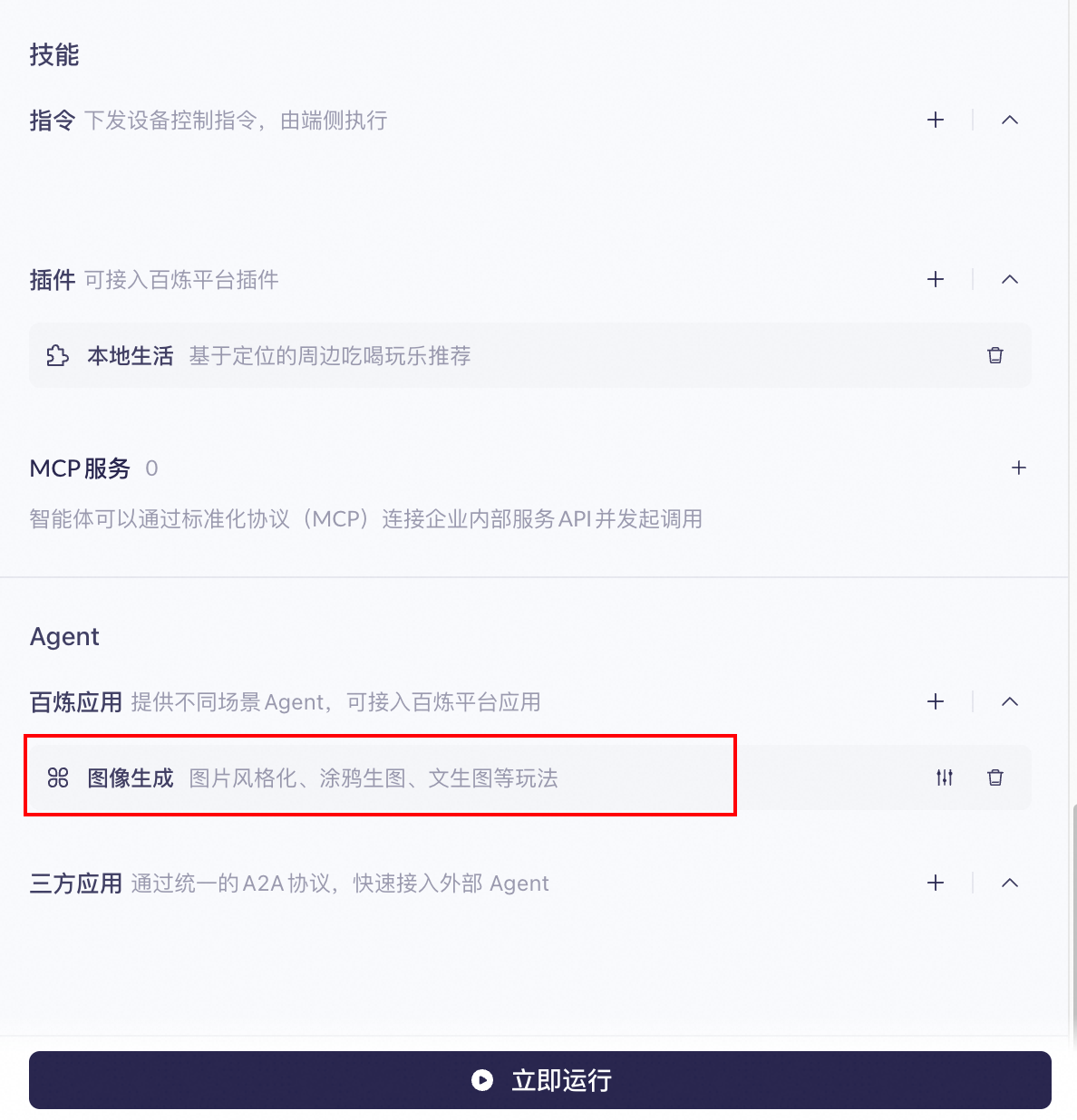

技能、MCP服务全部清空，Agent只保留生图玩法Agent。

配置图像生成Agent，支持涂鸦生图、生图助手、文生图3种玩法。
1. 涂鸦生图：基于手绘的涂鸦线稿生成图片。
2. 生图助手：基于上传的图片生成新图片。
3. 文生图：基于输入的文本指令生成图片。

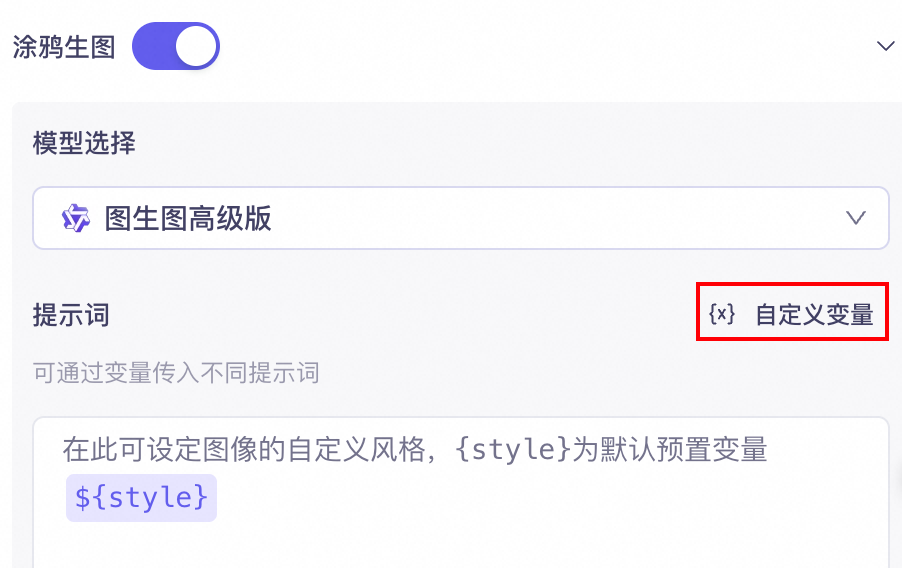

每种功能支持模型选择、提示词、正向提示词智能优化，反向提示词等选项。提示词可以添加变量，用于动态传入不同提示词。

配置完成后请点击右上角发布按键进行发布（必须发布后才能测试）。

HTTP协议接入

请求参数说明

一级参数	二级参数	类型	是否必选	说明
model		string	是	阿里云百炼模型名称，固定为"multimodal-dialog"，请直接复制使用
input	directive	string	是	指令名称：Request
	app_id	string	是	客户创建的应用ID（获取APP ID），可在多模态交互开发套件控制台的“我的应用”页面查看
	dialog_id	string	否	对话id，默认不填时是新对话，服务端会自动生成并在返回结果中下发，格式示例："12345678-1234-1234-1234-1234567890ab"，共36个字符。当希望继续之前的对话时，把当时服务端下发的dialog_id在这里传入。生图玩法不考虑上下文，不填即可。
	text	string	是	要处理的文本。注意，在本实践中没有文本请置为""空字符串。
parameters	client_info	object	是	参数说明参考下方 parameters.client_info的参数说明表格
	images	list[]	否	需要参考的图片，在图生图场景需要，文生图不需要，parameters.images的参数说明表格
	biz_params	object	否	按需配置，参数说明参考下方parameters.biz_params的参数说明表格

parameters.client_info的参数说明

一级参数	二级参数	类型	是否必选	说明
user_id		string	是	终端用户ID，客户根据自己业务规则生成，用来针对不同终端用户实现定制化功能。最大长度36个字符。
device	uuid	string	否	客户端全局唯一的ID，需要用户自己生成并传入SDK，最大长度40个字符。一个终端用户可以有多个设备，那么每一个设备的uuid都不同，但user_id相同。

parameters.images的参数说明

一级参数

类型

是否必选

说明

type

string

是

图片类型，支持两种：base64/url

value

string

是

图片内容。

当type为base64时，这里是图片的base64字符串。
当type为url时，这里是图片的url地址。

parameters.biz_params的参数说明

一级参数	二级参数	类型	是否必选	说明
commands[i]	name	string	是	表示直通到agent，本实践中固定为“agent_command”，请直接复制使用
commands[i]	exec_params	object	是	表示指定的agent，本实践固定，具体请参考commands.exec_params参数说明
user_defined_params	image_to_image	object	否	表示用户自定义的agent参数，image_to_image表示传递给生图agent的参数，本实践仅在当需要传递生图agent内的提示词自定义变量时需要填充

parameters.biz_params.commands.exec_params参数说明

一级参数	二级参数	类型	是否必选	说明
exec_params	app_id	string	是	表示指定的agent，本实践固定为"image_to_image",请复制使用
	intent	string	是	表示指定agent的动作，本实践固定为"open_image_to_image",请复制使用
	slots	list[]	是	agent需要的槽位信息

parameters.biz_params.commands.exec_params.slots参数说明

name	string	是	表示槽位名
norm_value	string	是	表示槽位值

在生图agent中，需填充如下function、size两种槽位信息。

{
      "slots": [
          {
            "name": "function",
            "norm_value" :"imageAssistant"
          },
          {
            "name":"size",
            "norm_value":"768*768"
          }
      ]
}

function用来指定具体的生图功能，支持三种配置：

textToImage：文生图
imageAssistant：生图助手
sketchToImage：涂鸦生图

size用来指定生成图片的分辨率，分辨率和选择的玩法及模型强相关，支持的分辨率范围见下表

生图模式	模型配置	支持分辨率
文生图	轻量版	图像分辨率：只支持如下分辨率 ['768768', '5761024', '1024576', '10241024', '7201280', '1280720', '8641152', '1152864']
	均衡版	图像分辨率：总像素在 [512512, 20482048]之间推荐分辨率范围：总像素在 [10241024, 15361536]之间，出图效果更佳。
	高级版	图像分辨率：总像素在[12801280, 14401440]之间图像宽高比：[1:4, 4:1]
生图助手/涂鸦生图	轻量版	图像分辨率：宽高均在[512, 4096]像素之间
	均衡版	注意，此模型设置的output的size不生效，输出根据输入图像的分辨率等比例自适应缩放
	高级版	图像分辨率：总像素在 [768768, 12801280] 图像宽高比：[1:4, 4:1]

parameters.biz_params.user_defined_params.image_to_image.user_prompt_params参数说明

重要

本实践仅在当需要传递生图agent内的提示词自定义变量时需要填充。

一级参数

二级参数

类型

是否必选

说明

user_prompt_params

positive

object

否

提示词中的自定义变量

negative

object

是

反向提示词的自定义变量

"user_defined_params": {
    "image_to_image": {
        "user_prompt_params": {
            "positive": {
                "hair": "长头发",
                "name": "张三"
            },
            "negative": {
                "style": "低分辨率"
            }
        }
    }
}

文生图请求示例

{
    "model": "multimodal-dialog",
    "input": {
        "directive": "Request",
        "app_id": "xxxxxx",
        "text": ""
    },
    "parameters": {
        "client_info": {
            "user_id": "test-251222",
            "device": {
                "uuid": "test-251222-123"
            }
        },
      "biz_params": {
        "commands": [
          {
            "name": "agent_command",
            "exec_params": {
              "app_id": "image_to_image",
              "intent": "open_image_to_image",
		"slots": [
		  {
		    "name": "function",
		    "norm_value" :"textToImage"
			},
		  {
		    "name":"size",
		    "norm_value":"768*768"
		        }
		]
            }
          }
        ],
	  "user_defined_params": {
		"image_to_image": {
                  "user_prompt_params":{
                    "positive":{
                       "hair": "长头发"，
                       "name": "张三"
                      },
                    "negative":{
                       "style": "低分辨率"
                      }
                    }
		}
	  }
      }
    }
}

文生图curl请求示例

curl --location "https://dashscope.aliyuncs.com/api/v1/services/aigc/multimodal-generation/generation" \
  --header 'Content-Type: application/json' \
  --header 'Authorization: Bearer your_api_key' \
  --header 'X-DashScope-SSE: enable' \
  --data '{
    "model": "multimodal-dialog",
    "input": {
        "directive": "Request",
        "app_id": "xxxxxx",
        "text": ""
    },
    "parameters": {
        "client_info": {
            "user_id": "test-251222",
            "device": {
                "uuid": "test-251222-123"
            }
        },
        "biz_params": {
            "commands": [
                {
                    "name": "agent_command",
                    "exec_params": {
                        "app_id": "image_to_image",
                        "intent": "open_image_to_image",
                        "slots": [
                            {
                                "name": "function",
                                "norm_value": "textToImage"
                            },
                            {
                                "name": "size",
                                "norm_value": "768*768"
                            }
                        ]
                    }
                }
            ],
            "user_defined_params": {
                "image_to_image": {
                    "user_prompt_params": {
                        "positive": {
                            "hair": "长头发",
                            "name": "张三"
                        },
                        "negative": {
                            "style": "低分辨率"
                        }
                    }
                }
            }
        }
    }
}'

重要

请替换请求中的your_api_key（API_KEY）、app_id，img_url。
text字段请置为""空字符串，否则会进入意图
user_defined_params仅需在传递生图玩法中Agent提示词自定义变量时才需传递。

生图助手请求示例

{
    "model": "multimodal-dialog",
    "input": {
        "directive": "Request",
        "app_id": "xxxxxx",
        "text": ""
    },
    "parameters": {
        "images": [
            {
                "type": "url",
                "value": "img_url"
            }
        ],
        "client_info": {
            "user_id": "test-251222",
            "device": {
                "uuid": "test-251222-123"
            }
        },
        "biz_params": {
            "commands": [
                {
                    "name": "agent_command",
                    "exec_params": {
                        "app_id": "image_to_image",
                        "intent": "open_image_to_image",
                        "slots": [
                            {
                                "name": "function",
                                "norm_value": "imageAssistant"
                            },
                            {
                                "name": "size",
                                "norm_value": "768*768"
                            }
                        ]
                    }
                }
            ],
            "user_defined_params": {
                "image_to_image": {
                    "user_prompt_params": {
                        "positive": {
                            "hair": "长头发",
                            "name": "张三"
                        },
                        "negative": {
                            "style": "低分辨率"
                        }
                    }
                }
            }
        }
    }
}

生图助手curl请求示例

curl --location "https://dashscope.aliyuncs.com/api/v1/services/aigc/multimodal-generation/generation" \
  --header 'Content-Type: application/json' \
  --header 'Authorization: Bearer your_api_key' \
  --header 'X-DashScope-SSE: enable' \
  --data '{
    "model": "multimodal-dialog",
    "input": {
        "directive": "Request",
        "app_id": "xxxxxx",
        "text": ""
    },
    "parameters": {
        "images": [
            {
                "type": "url",
                "value": "img_url"
            }
        ],
        "client_info": {
            "user_id": "test-251222",
            "device": {
                "uuid": "test-251222-123"
            }
        },
        "biz_params": {
            "commands": [
                {
                    "name": "agent_command",
                    "exec_params": {
                        "app_id": "image_to_image",
                        "intent": "open_image_to_image",
                        "slots": [
                            {
                                "name": "function",
                                "norm_value": "imageAssistant"
                            },
                            {
                                "name": "size",
                                "norm_value": "768*768"
                            }
                        ]
                    }
                }
            ],
            "user_defined_params": {
                "image_to_image": {
                    "user_prompt_params": {
                        "positive": {
                            "hair": "长头发",
                            "name": "张三"
                        },
                        "negative": {
                            "style": "低分辨率"
                        }
                    }
                }
            }
        }
    }
}'

重要

请替换请求中的your_api_key（API_KEY）、app_id，img_url。
text字段请置为""空字符串，否则会进入意图
user_defined_params仅需在传递生图玩法中Agent提示词自定义变量时才需传递。

涂鸦生图请求示例

参考生图助手请求示例，仅需将parameters.biz_params.commands.exec_params.slots内的function槽位从imageAssistant（表示生图助手）改为sketchToImage（表示涂鸦生图）。

文本返回事件说明

一级参数	二级参数	类型	是否必选	说明
output	event	string	是	事件名称：RespondingContent
	dialog_id	string	是	对话ID
	round_id	string	是	本轮交互的ID
	llm_request_id	string	是	调用llm的request_id
	text	string	是	生成图像的url，在生成过程内容为RUNNING，生成结束后为图片的url
	spoken	string	是	用于TTS合成的内容，在未开启语音合成功能时不用关注。本实践内容和text字段相同。
	finished	bool	是	输出是否结束
	finish_reason	string	否	结束原因，目前只有一种： stop 表示正常结束
	extra_info	object	否	其他扩展信息，目前支持： agent_info: 智能体信息，见

output.extra_info.agent_info的参数说明

一级参数	二级参数	类型	是否必选	说明
round		string	是	对话轮次
device	device_id	string	是	请求时使用的device.uuid
intent_infos	intent	string	是	使用的agent，本实践固定为"open_image_to_image"
	domain	string	是	使用的agent，本实践固定为"image_to_image"

返回示例如下

{
    "output": {
        "round_id": "xxx",
        "llm_request_id": "xxx",
        "extra_info": {
            "agent_info": {
                "round": 1,
                "device": {
                    "device_id": "test-251222-123"
                },
                "intent_infos": [
                    {
                        "intent": "open_image_to_image",
                        "domain": "image_to_image"
                    }
                ]
            },
            "query": ""
        },
        "dialog_id": "6c4340eb-xxx-4055-8d66-0794df7986e0",
        "spoken": "img_url",
        "finished": true,
        "text": "img_url",
        "event": "RespondingContent"
    },
    "request_id": "xxx"
}

重要

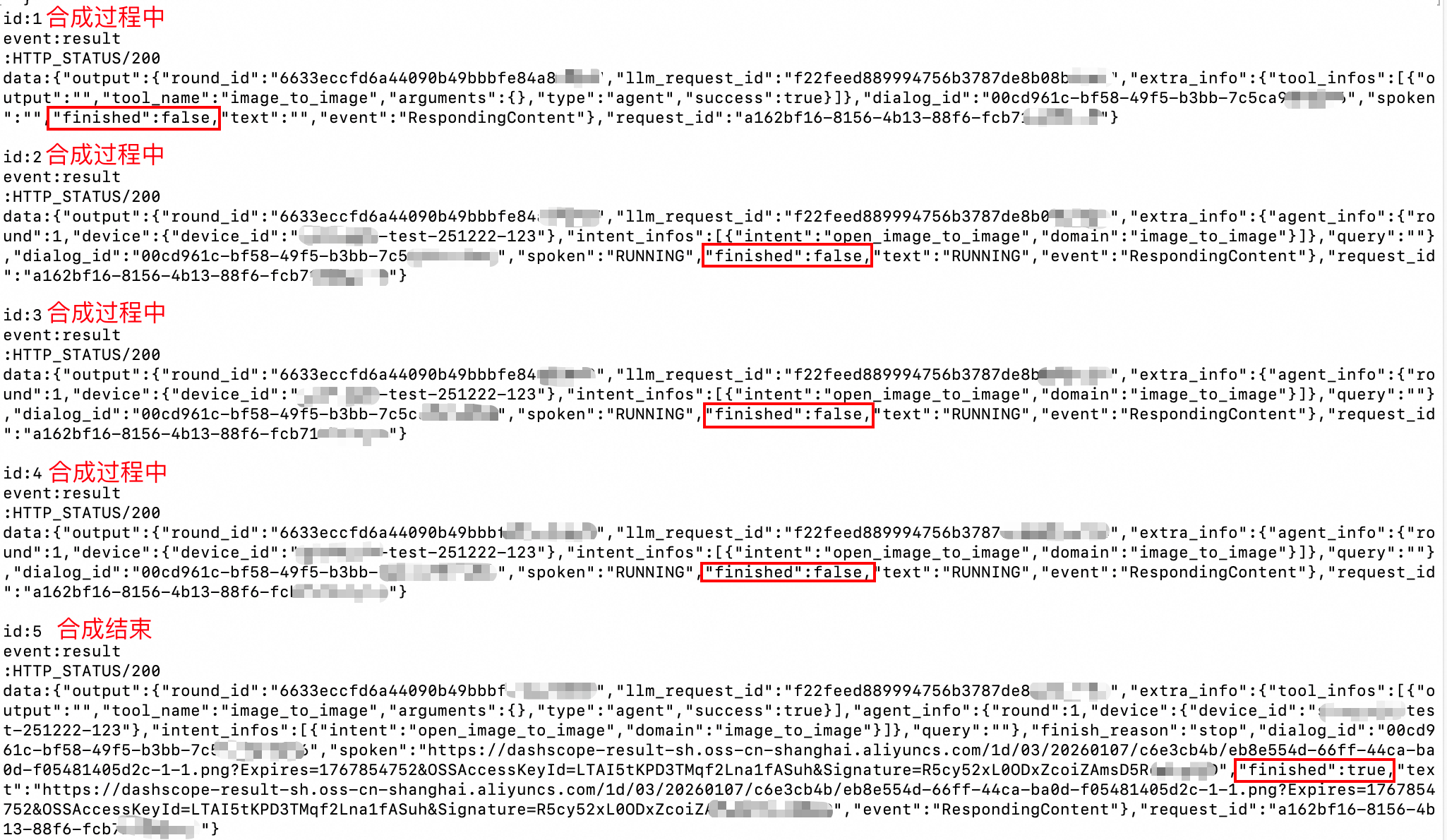

在图像生成过程中，每3-5秒会返回一个心跳包，output.text="RUNNING"表示合成中，此时output.finished = false
当图像合成结束，output.finished = true，此时output.text字段为img_url
