管理灵骏网卡

更新时间:

灵骏网卡LNI(LingJun Network Interface)是对灵骏节点物理网卡bond接口的抽象,与灵骏节点实例绑定。灵骏网卡可以实现同一灵骏网段内不同灵骏节点间的网络互通。 本文为您介绍灵骏网卡的概念以及如何配置灵骏网卡的辅助私网IP。

背景信息

灵骏节点通过灵骏网卡接入灵骏网络,以实现与其他云产品互通。灵骏网卡随灵骏节点实例一起创建,不支持与灵骏节点实例解绑。


查看灵骏网卡

  1. 登录灵骏控制台

  2. 在左侧导航栏,选择网络资源>灵骏网卡

  3. 查看灵骏网卡的灵骏网段可用区灵骏子段主私网IP等信息。您可以根据实例ID、灵骏网段、节点ID等条件,对灵骏网卡实例进行筛选。

    • 灵骏网段:灵骏网卡与绑定的灵骏节点实例,属于同一个灵骏网段。

    • 灵骏子网:灵骏网卡属于灵骏网段中的某一个灵骏子网中。灵骏网段和灵骏子网的更多信息,请参见管理灵骏网段

    • 可用区:灵骏网卡绑定的灵骏节点实例的可用区。

    • 主私网IP地址:灵骏节点创建时系统分配的IPv4地址。

    • 辅助私网IPv4地址:用户可以独立申请灵骏网段中空闲的IPv4地址作为辅助私网IP。

管理辅助私网IP

  1. 登录灵骏控制台

  2. 在左侧导航栏,选择网络资源>灵骏网卡

  3. 单击灵骏网卡的实例ID名称。

  4. 查看灵骏网卡的实例ID可用区灵骏网段私网IP等信息。

  5. 添加或删除灵骏网卡的辅助私网IP地址。

    • 单击相应辅助私网IP后操作列的删除,在弹出的对话框中单击确认,删除已有的辅助私网IP。

      重要

      辅助私网IP的状态为可用不可用状态时,才能删除相应的IP地址。

    • 单击增加,为灵骏网卡添加辅助私网IP。

      • 如果需要指定辅助私网IP地址,先在文本框中输入,然后单击确定

      • 如果不需要指定辅助私网IP地址,直接单击确定。相应的辅助私网IP地址状态会变为执行中,待分配完成后,会显示分配的IP地址,并且私网IP地址状态变为可用

配置辅助私网IP

在灵骏控制台申请灵骏网段中空闲的IPv4地址作为辅助私网IP后,还需要在灵骏节点上完成配置,才可以正常使用该辅助私网IP与其他云产品连通。

为RHEL 7/8、CentOS 7/8等系列OS配置辅助私网IP

  • 适用的操作系统:Alibaba Cloud Linux 2/3、CentOS 7/8、Red Hat 7/8、Anolis 7/8。

  • 以下代码示例以主网卡bond0为例演示操作,请根据您的实际需求修改网卡标识符。

  1. 登录灵骏节点实例,登录方式请参见使用灵骏集群服务

  2. 通过以下方式查询子网掩码和默认网关。

    1. 使用ipconfig命令查询子网掩码,并使用route -n命令查询默认网关。查询示例如下图所示。view-ips

      其中,netmask对应的255.255.*.*为IPv4子网掩码,Gateway对应的192.**.**.253为默认网关。

    2. 如果部分系统不支持ipconfig,请使用ip addr show命令查询子网掩码,并使用ip route show命令查询默认网关。查询示例如下图所示。image

      其中,172.**.**.17/25中的25为子网掩码长度,172.**.**.125为默认网关。

  3. 修改网络配置文件。

    1. 如果配置单个私网IP地址,运行vi /etc/sysconfig/network-scripts/ifcfg-bond0命令,并添加相应的配置项。基于第2步中ip addr show命令的查询结果,配置项示例如下所示

      [root@cis-bm-heyuan-103 ~]# cat /etc/sysconfig/network-scripts/ifcfg-bond0
      # Created by cloud-init on instance boot automatically, do not edit.
      #
      BONDING_MASTER=yes
      BONDING_OPTS="mode=active-backup miimon=100"
      BONDING_SLAVE0=enp59s0f0
      BONDING_SLAVE1=enp59s0f1
      BOOTPROTO=none
      DEFROUTE=yes
      DEVICE=bond0
      IPADDR1=172.**.**.17
      NETMASK1=255.255.255.128
      GATEWAY1=172.**.**.125
      IPADDR2=172.**.**.27
      PREFIX2=25
      GATEWAY2=172.**.**.125
    2. 其中IPADDR代表辅助私网IP,PREFIX代表子网掩码,GATEWAY代表网关。如果需要继续配置更多辅助私网IPv4地址,递增IPADDRPREFIXGATEWAY后的序号并继续添加配置项即可。

  4. 重启网络服务

    操作系统

    重启方式

    • Alibaba Cloud Linux 2

    • CentOS 7

    • Red Hat 7

    • Anolis 7

    运行以下命令重启网络服务:

    • service network restart

    • systemctl restart network

    • Alibaba Cloud Linux 3

    • CentOS 8

    • Red Hat 8

    • Anolis 8

    按以下步骤操作:

    1. 运行systemctl restart NetworkManager命令重启网络服务。

    2. 运行nmcli device reapply eth0命令重连eth0网卡,或者运行reboot命令重启实例。

  5. 运行ip addr show查看配置结果,配置1个辅助私网IP的效果示例如下图所示。image

为Windows系列OS配置辅助私网IP

  1. 登录灵骏节点实例,请参见使用灵骏集群服务

  2. 查询实例的子网掩码和默认网关。

    1. 打开命令提示符或Windows PowerShell工具。

    2. 运行ipconfig命令查询ECS实例的子网掩码和默认网关。

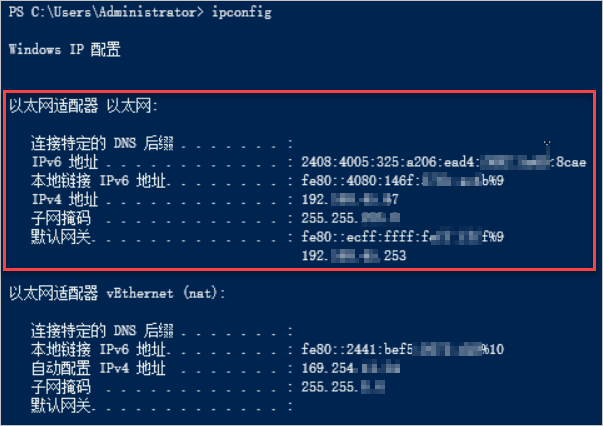

      返回示例如下图所示,当前网络连接名为以太网windows-viewip-original

  3. 打开网络和共享中心。

  4. 单击更改适配器设置

  5. 双击当前网络连接名,例如以太网,然后在以太网状态对话框中单击属性

  6. 以太网属性对话框中,双击Internet 协议版本4(TCP/IPv4)

  7. Internet 协议版本4(TCP/IPv4)属性对话框中,选择使用下面的IP地址,然后单击高级

  8. 高级TCP/IP设置对话框中,设置IP地址。

    1. IP地址区域,单击添加,然后输入已分配的IP地址和查询获取的子网掩码

      您可以重复该步骤为同一网卡适配器添加多个IP地址。

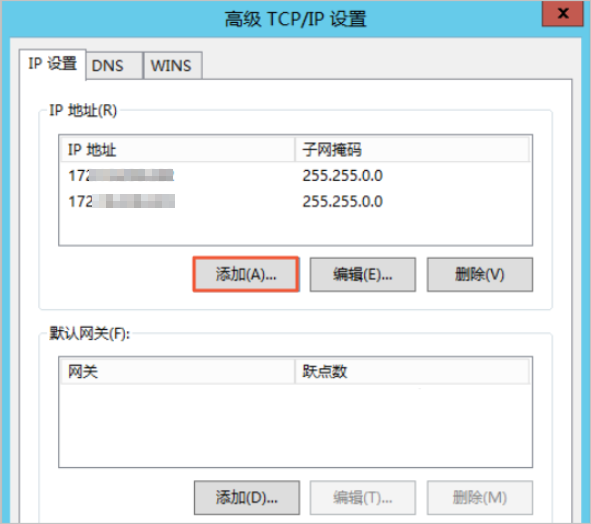

      添加IP地址

    2. 默认网关区域,单击添加,然后输入查询获取的默认网关

  9. 单击确定

  10. 运行ipconfig命令查询ECS实例的子网掩码和默认网关。

    返回示例如下图所示,当前网络连接名为以太网windows-viewip-original
