获取客户端真实信息

工作原理

适用范围

• 仅 NLB 类型的服务资源支持 ProxyProtocol v2 功能，ALB 和 CLB 不支持。

• Proxy Protocol 需要后端服务器支持该协议才能正常使用。如果后端服务器不具备解析Proxy Protocol协议能力，直接开启 ProxyProtocol 功能，很可能会导致后端服务解析异常，从而影响服务可用性。

• NLB 监听支持通过 Proxy Protocol 携带原始连接信息（源IP、目的IP、源端口、目的端口等）并添加到 TCP 或 UDP 数据头中，且不会丢弃或覆盖任何原有数据。

• NLB 仅支持Proxy Protocol v2版本。Proxy Protocol v2版本支持多种传输协议，如TCP和UDP，更多信息，请参见The PROXY protocol。

获取客户端真实 IP

本文仅介绍服务提供方如何获取客户端真实 IP，服务私网访问的完整流程可参考共享用户自建服务。

1. 配置 NLB 监听，开启 ProxyProtocol：前往NLB 控制台 - 实例页面，单击目标 NLB 实例 ID。在实例属性区域，确保配置修改保护未开启。

   • 未配置监听：选择监听页签，单击创建监听，修改高级配置，启用开启ProxyProtocol开关。

   • 已配置监听：单击监听 ID，编辑监听，修改高级配置，启用开启ProxyProtocol开关。

2. 配置后端应用解析协议：

   此处以CentOS 7.9操作系统、Nginx 1.20.1 版本配置为例。具体请以您实际使用的环境为准。

   1. 登录后端服务器，执行nginx -t命令查看配置文件所在路径。默认通常为 /etc/nginx/nginx.conf。

   2. 修改 Nginx 配置文件，在 listen 指令中添加 proxy_protocol 参数。

      http {
          # 配置日志格式，使用$proxy_protocol_addr变量记录客户端真实IP
          log_format  main  '$proxy_protocol_addr - $remote_addr - $remote_user [$time_local] "$request" '
                            '$status $body_bytes_sent "$http_referer" '
                            '"$http_user_agent" "$http_x_forwarded_for"';

          server {
              # 在监听端口上添加proxy_protocol参数
              listen       80 proxy_protocol;
              #...
          }
      }

   3. 执行sudo nginx -s reload命令，重新加载Nginx配置文件。

3. 验证后端服务器可获取客户端真实IP：

   1. 服务使用方登录终端节点所属 VPC 的 ECS 实例，执行curl http://<终端节点域名>。

   2. 服务提供方登录后端服务器执行tail -f /var/log/nginx/access.log 查看 Nginx 访问日志：

      Nginx日志文件默认路径为：/var/log/nginx/access.log。

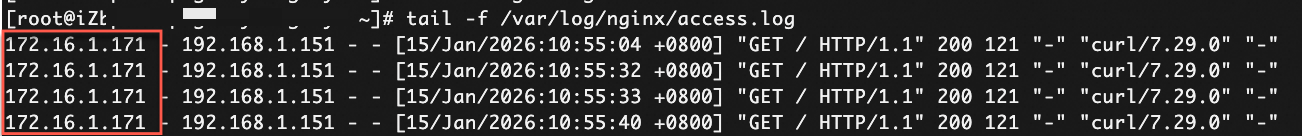

      每行日志中，$proxy_protocol_addr变量对应的IP地址即为客户端真实IP地址。



获取阿里云扩展信息

本文仅介绍服务提供方如何获取阿里云扩展信息，服务私网访问的完整流程可参考共享用户自建服务。

1. 配置 NLB 监听，开启 ProxyProtocol：前往NLB 控制台 - 实例页面，单击目标 NLB 实例 ID。在实例属性区域，确保配置修改保护未开启。

   • 未配置监听：选择监听页签，单击创建监听，修改高级配置，启用开启ProxyProtocol开关。

   • 已配置监听：单击监听 ID，编辑监听，修改高级配置，启用开启ProxyProtocol开关。

2. 调用UpdateListenerAttribute，配置ProxyProtocolEnabled、Ppv2VpcIdEnabled、Ppv2PrivateLinkEpIdEnabled、Ppv2PrivateLinkEpsIdEnabled均为true，通过 Proxy Protocol 协议携带 PrivateLink 相关信息到后端服务器。

3. 配置后端应用解析扩展字段：

   标准应用无法直接解析阿里云扩展字段。本文以scapy抓包库为例，解析并输出阿里云扩展信息。

   1. 服务提供方登录后端服务器，执行pip3 install scapy安装 scapy。

   2. 保存以下脚本为parse_ppv2_extensions.py：

      #!/usr/bin/env python3
      from scapy.all import sniff
      import argparse
      import sys

      # 禁用输出缓冲
      sys.stdout = open(sys.stdout.fileno(), mode='w', buffering=1)
      sys.stderr = open(sys.stderr.fileno(), mode='w', buffering=1)

      ppv2_signature = [13, 10, 13, 10, 0, 13, 10, 81, 85, 73, 84, 10]  # "\r\n\r\n\0\r\nQUIT\n"
      ep_id = "null"
      vpc_id = "null"
      eps_id = "null"
      client_ip = ""
      client_port = 0
      endpoint_ip = ""
      endpoint_id = ""
      parser = argparse.ArgumentParser(description="input parameter")
      parser.add_argument('--dstport', default='destination port', required=True)
      args = parser.parse_args()
      rs_port = args.dstport
      ppv2_cnt = 0

      def convert_list_to_string(l):
          tmp = ""
          for c in l:
              tmp += chr(c)
          return tmp

      def convert_list_to_ip(l):
          return ".".join(map(str, l))


      def pack_callback(packet):
          global endpoint_id, client_port, client_ip, vpc_id, ppv2_cnt, endpoint_ip, eps_id
          if ('Raw' in packet):
              byte_list = list(packet['Raw'].load)
              if (byte_list[0:12] == ppv2_signature):
                  ppv2_cnt += 1
                  client_ip = convert_list_to_ip(byte_list[16:20])
                  endpoint_ip = convert_list_to_ip(byte_list[20:24])
                  client_port = byte_list[24] * 256 + byte_list[25]
                  tlv = byte_list[28:]
                  i = 0
                  while i < len(tlv):
                      tlv_type = tlv[i]
                      tlv_length = tlv[i + 1] * 256 + tlv[i + 2]
                      tlv_value_first_byte = tlv[i + 3]
                      tlv_value_true_value = tlv[i + 4: i + 4 + tlv_length - 1]
                      if tlv_type == 225:  # 0xE1
                          if tlv_value_first_byte == 1:   # vpc_id
                              vpc_id = convert_list_to_string(tlv_value_true_value)
                          if tlv_value_first_byte == 2:   # endpoint_id
                              endpoint_id = convert_list_to_string(tlv_value_true_value)
                          if tlv_value_first_byte == 3:   # eps_id
                              eps_id = convert_list_to_string(tlv_value_true_value)

                      i += 1 + 2 + tlv_length
                  print("receive total %d ppv2 packet, ClientIp: %s, ClientPort: %d, EndpointIp: %s, EndpointId: %s, VpcId: %s, EndpointServiceId: %s" % ( ppv2_cnt, client_ip, client_port, endpoint_ip, endpoint_id, vpc_id, eps_id))
                  sys.stdout.flush()  # 强制刷新输出


      filterstr = "ip and tcp and dst port " + rs_port
      print("start to capture ppv2 packet on port " + rs_port)
      sys.stdout.flush()
      sniff(iface="eth0", filter=filterstr, prn=pack_callback)


   3. 执行sudo python3 parse_ppv2_extensions.py --dstport < NLB服务器组的后端服务端口>。

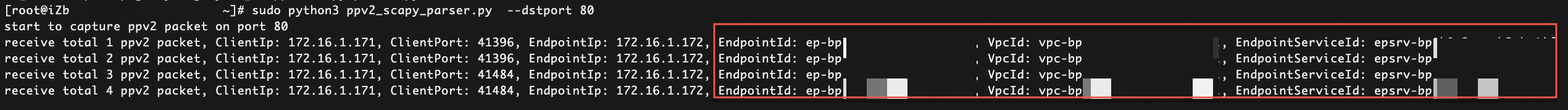

   4. 服务使用方登录终端节点所属 VPC 的 ECS 实例，执行curl http://<终端节点域名>访问服务后，可在后端服务器查看到阿里云扩展信息。
