OIDC协议对接及配置说明

本文为您介绍OIDC的鉴权服务器的标准协议及配置说明。

说明

独立部署版本支持对接OIDC协议,可自行完成对接。若需要紧急支持专家指导,请联系Quick BI运营负责人

背景信息

OpenID Connect(OIDC)是建立在 OAuth 2.0 协议之上的身份认证和授权协议,是OAuth2.0的扩展,属于比较主流的登录协议。对于已有支持OIDC的鉴权服务器的租户,需要在原有基础上针对外部系统进行接入,从而实现单点登录以及打通企业内部员工基础信息的需求。

本文为您介绍OIDC的鉴权服务器的标准协议以及如何与Quick BI进行SSO登录集成对接,对接说明请参见协议对接说明

应用场景

  • 支持授权码模式的 OIDC 标准协议(须满足相关 endpoint 及其参数定义)。

  • 支持使用配置化的方式对Quick BI进行接入。

  • 仅用于登录对接,Quick BISP服务提供方,以下涉及的对接配置需要IDP方(租户侧)提供。

快速开始

1. 接入前准备

1.1 租户侧在OIDC鉴权服务器上配置Quick BI客户端

各个三方OIDC的鉴权服务器配置客户端的方式可能不一致,根据实际情况操作,目的是完成以下Quick BI 接入的配置项,包括:

配置项

是否必填

说明

client ID

颁布给 Quick BI 用于标识身份的客户端ID。

client secret

颁布给 Quick BI 用于身份校验的客户端Secret。

callback url

在获取授权码后回调 Quick BI 的地址,格式上为:Quick BI 域名 + /login/oidc/callback

例如,租户侧部署的 Quick BI 域名为 https://a.quickbi.com,则该回调地址为:https://a.quickbi.com/login/oidc/callback

1.2 网络要求

对接前,请确保您的鉴权服务器地址和Quick BI服务地址的网络连通性!

2. 在Quick BI进行对接配置

2.1 开启OIDC登录

步骤一:使用登录认证超管账号进入超级管理员后台。


若账号无权限登录时,会出现以下界面,提示“无权限禁止访问”。请联系Quick BI运维人员添加权限。image.png

步骤二: 选择登录系统管理->登录全局开关,开启/关闭指定的三方登录方式,保存后立即生效image

2.2 OIDC登录对接配置

步骤一:打开登录认证配置页面

在运维中心->登录策略配置或开放平台->登录认证中打开。两个路径打开的配置效果是一样的,下面以在运维中心打开对应页面为例,页面如下:


步骤二:添加登录策略

若您已配置过登录策略,则跳过步骤二。

每个登录策略都允许配置一套域名/IP拦截策略,用来指定访问指定域名或IPQuick BI支持的登录方式。

登录策略配置请参见自定义企业登录门户

步骤三:选中需要开启OIDC登录的策略,并单击编辑策略。


步骤四:在编辑策略页面,选择基础设置。


步骤五:配置OIDC三方登录

重要

在您进行OIDC三方登录配置前,若您未开启Quick BI账号,建议开启,原因如下:1)防止三方登录设置错误后,无法登录Quick BI;2)自定义账号配置成功且能正常登录后,可根据需要关闭Quick BI账号。

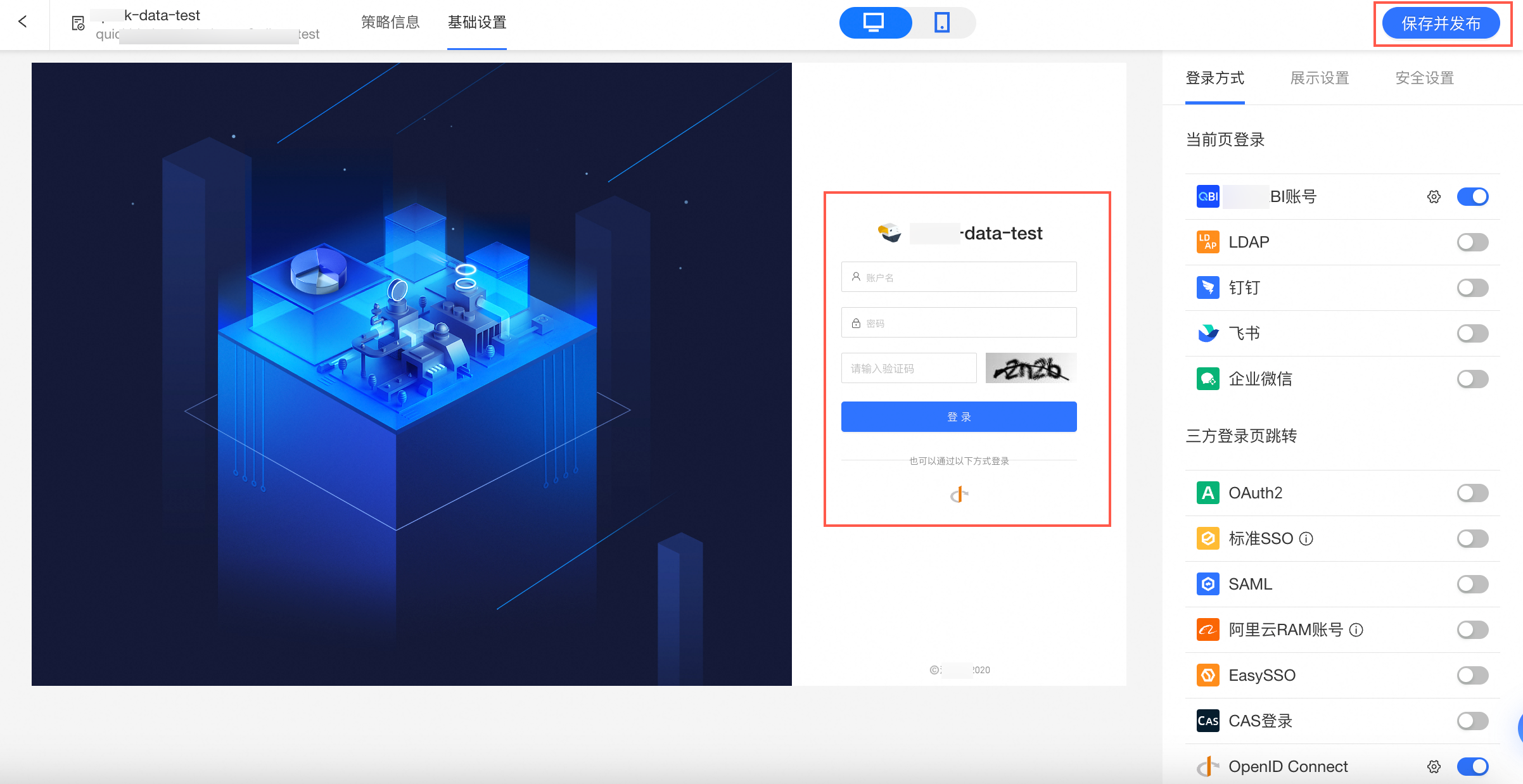

  • Quick BI账号配置页面如下(相关配置项请参见内置账号配置说明):

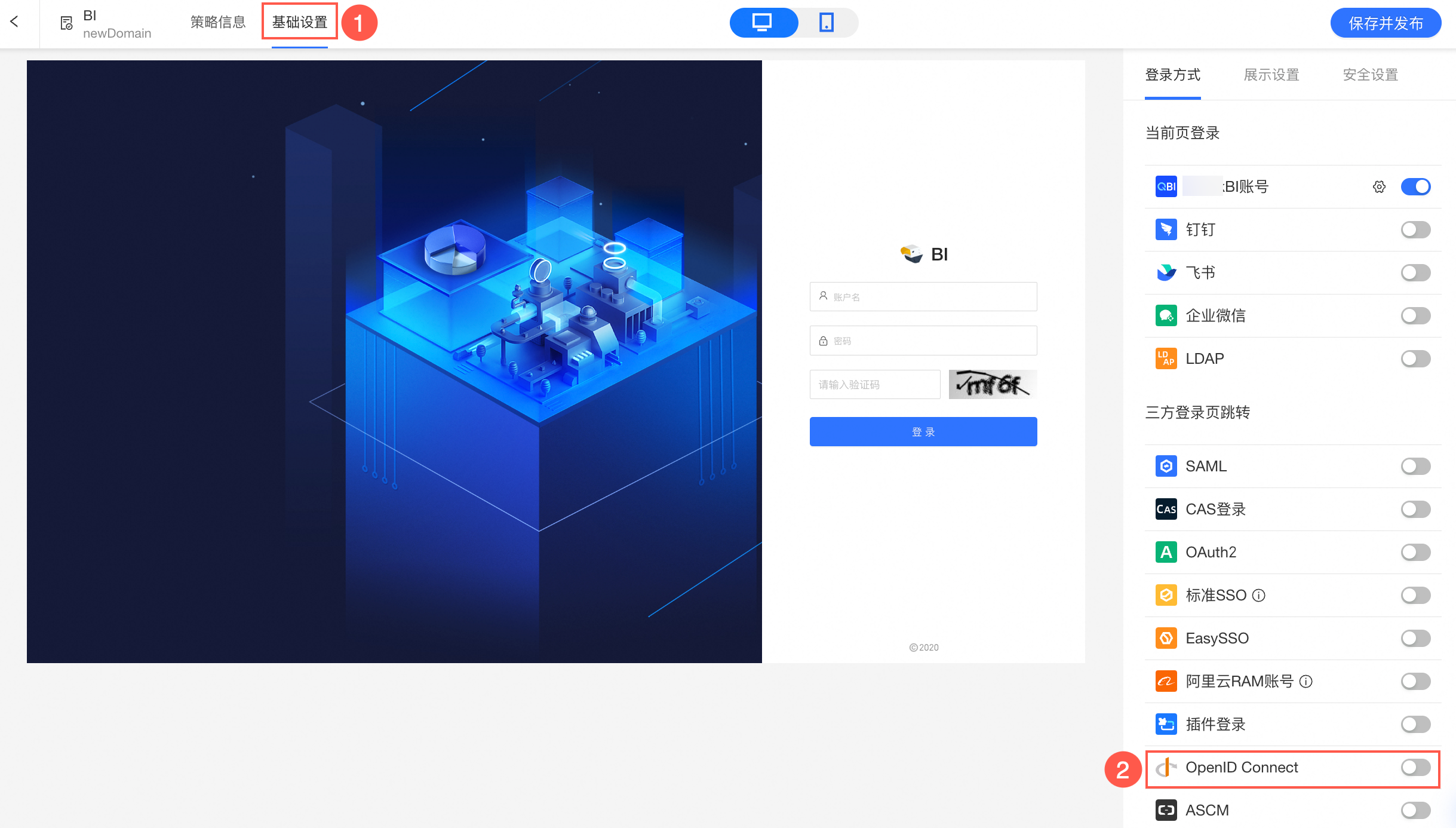

  • 开启OIDC登录

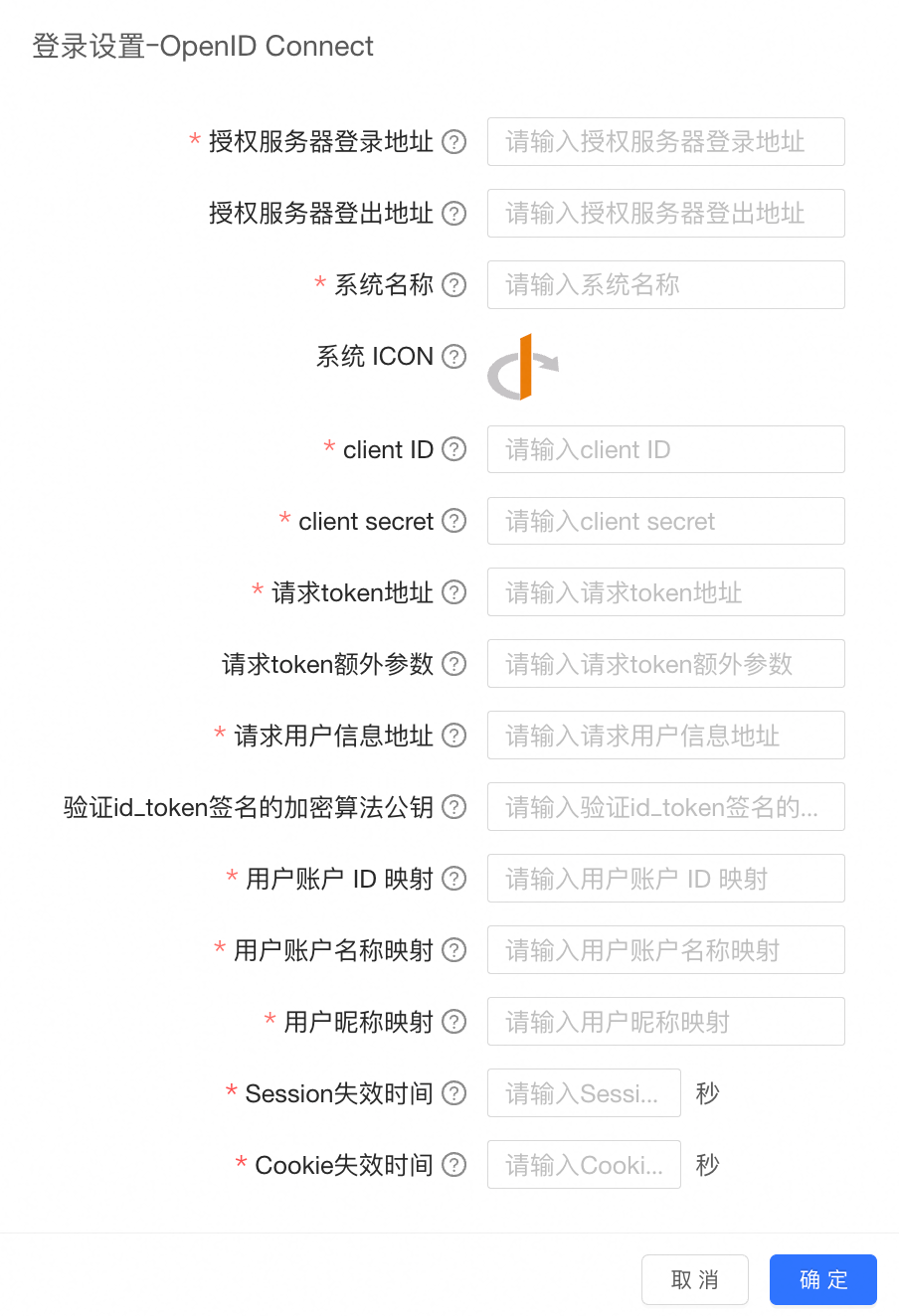

  • 在弹出窗口填写OIDC的配置信息。


其中,OIDC 协议相关的配置项及说明如下:

配置项

是否必填

说明

填写规范/参考值

提供方

授权服务器登录地址

用于获取 授权码(code) URL。通常来说是三方的登录地址,根据实际情况需要带入Quick BI的颁布信息。

https://github.com/login/oauth/authorize?client_id=fc9cxxxxxxxxxxaxxxxf&scope=read

由租户侧鉴权服务器(IDP)提供

授权服务器登出地址

授权服务器登出时的URL地址。

填写规范:

Quick BI调用接口的请求方式为GET,

请求时的token会放入Header中:

addHeader("Authorization", "Authorization Header类型"+ " " + "token的值");

参考值:https://github.com/logout

由租户侧鉴权服务器(IDP)提供

系统名称

对接的系统名称,用于在登录项的按钮组标题显示。

三方账户OIDC

由租户侧自定义

系统ICON

对接的系统图标,用于在登录项中的显示图标,最大32K。(icon注意对齐一下)

由租户侧自定义

client ID

由 OIDC 鉴权服务器颁发给应用的 ID。

fc9cxxxxxxxxxxaxxxxf

由租户侧鉴权服务器(IDP)提供

client secret

由 OIDC 鉴权服务器颁发给应用的密钥。

c711xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx5

由租户侧鉴权服务器(IDP)提供

请求token地址

OIDC 鉴权服务器请求token的地址。

https://eiam-api-cn-hangzhou.aliyuncs.com/v2/idaas_mayjwcaw6huncj2nk3rgqqvd7m/app_mzutlrgucmvgjgpmowq5qyhflm/oauth2/token

由租户侧鉴权服务器(IDP)提供

请求token额外参数

请求access token时需要添加的额外静态参数。

{"redirect_uri":"http://{quickbi服务器地址}/login/ram/oauth2/callback","grant_type":"authorization_code"}

由租户侧鉴权服务器(IDP)提供

请求用户信息地址

OIDC鉴权服务器请求用户信息的地址。

https://api.github.com/user

由租户侧鉴权服务器(IDP)提供

验证id_token签名的加密算法公钥

用于解密OIDC签名算法的公钥。

填写规范:为JSON格式。

"kty" (key type): 表示密钥的类型。在这里,它是"RSA",意味着这是一个RSA类型的公钥。

"e": RSA算法的指数部分,通常是一个固定的小数值,这里是"AQAB",这实际上是数字65537Base64url编码形式。

"use": 密钥的预期用途。这里的"sig"表示该密钥用于签名验证。

"kid" (key ID): 是用来标识密钥的唯一ID。这对于管理多组密钥非常有用,特别是在密钥轮换的情况下。

"n": RSA算法的模数部分,是公钥的核心组成部分。这里显示的是一个很长的数字,经过Base64url编码。

{
  "keys": [
    {
      "kty": "RSA",
      "e": "AQAB",
      "use": "sig",
      "kid": "KEY8MWJoYCsQehRMSxknckYMPJ94k6Z2VMoW",
      "n": ""
    }
  ]
}

由租户侧鉴权服务器(IDP)提供

用户账户ID映射

从获取的用户信息中得到账户ID所在的字段映射。

sub

由租户侧鉴权服务器(IDP)提供

用户账户名称映射

从获取的用户信息中得到账户名称所在的字段映射。

$.preferred_username

preferred_username

由租户侧鉴权服务器(IDP)提供

用户昵称映射

从获取的用户信息中得到昵称所在的字段映射。

nick

由租户侧鉴权服务器(IDP)提供

Session 失效时间(秒)

指定登录态Session的失效时间,失效后,重新发起登录校验。单位为秒,推荐值为86400。

86400

由租户侧自定义

Cookie 失效时间(秒)

Cookie的失效时间,单位为秒,失效后需重新登录。若值为-1,表示随浏览器关闭失效; 若值大于 0,则按指定值失效,推荐值为86400。

86400

由租户侧自定义

步骤六: 保存并发布策略

重要
  • 保存发布后立即生效,请慎重操作。

  • 推荐新建无痕模式窗口或者打开其他浏览器测试登录配置是否成功,以防退出登录后由于登录配置错误导致无法登录。


3. 登录验证

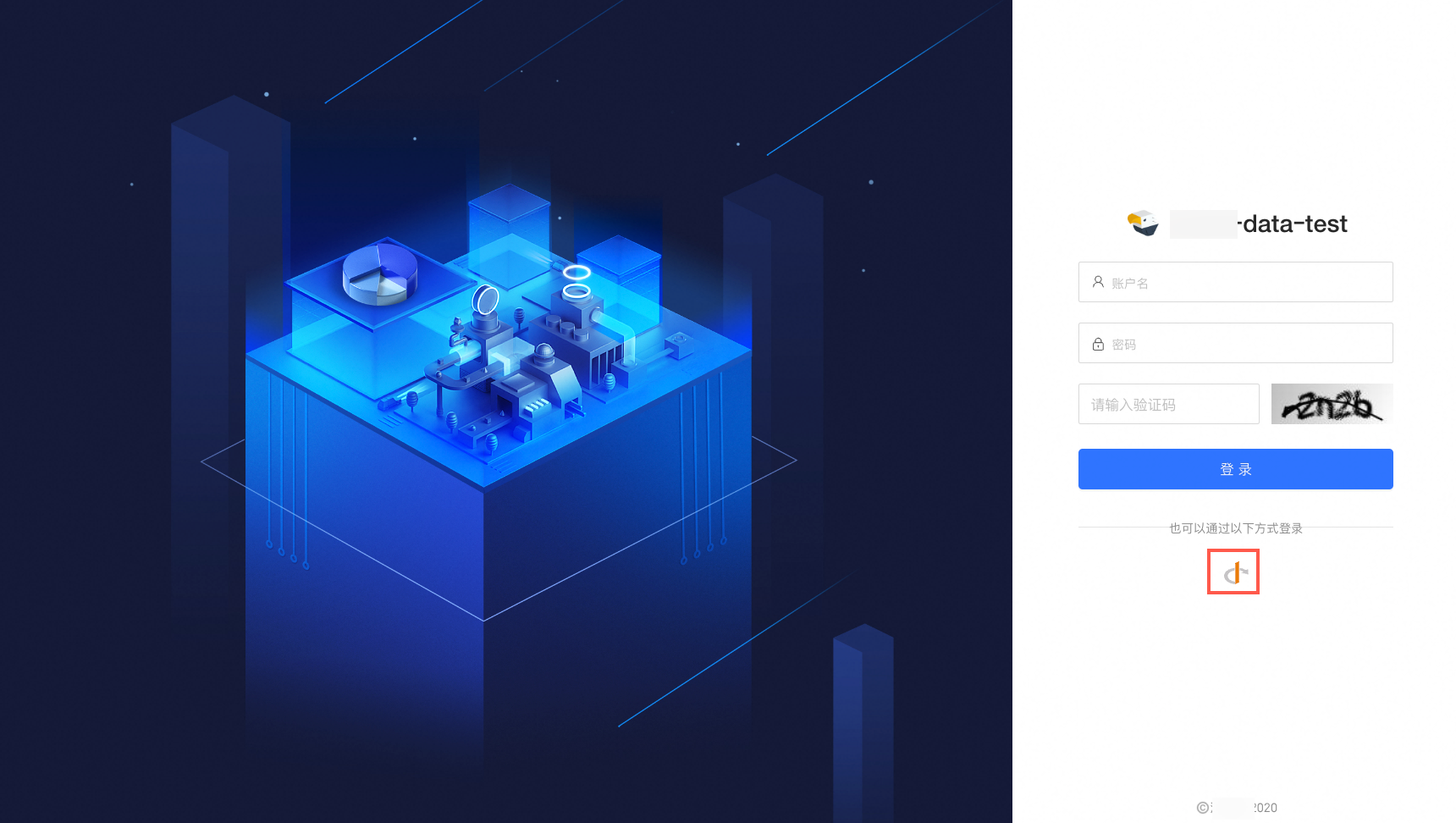

在您完成OIDC登录对接配置后,请访问Quick BI服务地址,并点击OIDC登录,进行登录验证。


说明

为了防止其他因素干扰,推荐新建无痕窗口用来测试登录。

需要注意的是所有的无痕窗口共用cookies,通过关闭窗口清空登录态时需要保证所有无痕窗口被关闭。

协议对接说明

1. 登录流程

  1. 三方用户访问Quick BI页面,未登录跳转到登录策略中配置的[授权服务器登录地址]

  2. OIDC服务器认证登录后通过自身系统中配置的callback_url重定向到Quick BI页面返回授权码code

  3. Quick BI接收到请求后,提取请求中的所有参数包括code,加上登录策略中配置的[client ID][client secret][请求OIDC_token额外参数]调用[请求 OIDC_token 地址]获取OIDC令牌

  4. Quick BI拿到OIDC后调用登录策略中配置的RSA验签公钥验证OIDC签名,验签成功后解析OIDC获取登录用户的信息

  5. Quick BI拿到返回值后,通过登录策略中配置的JSONPATH规则解析得到三方账户ID,账户名,昵称并写入session登录,保存Quick BI的登录cookie


2. 三方用户信息映射

Quick BI 通过 OIDC鉴权完毕后,需要获取租户侧的用户信息注入系统,维护账户信息,其中必要参数有:

  • 用户在 OIDC 服务器上的内部ID(对应Quick BIAccountId)

  • 用户在OIDC 服务器上的账户名称(对应Quick BI的账号)

  • 用户在 OIDC 服务器上的昵称(对应Quick BI的昵称)

对于用户信息接口返回,目前仅支持 JSON 格式的接口返回,Quick BI 侧以 JSONPath 的语法解析上述的必要参数,返回如下为例:

{
 "id": 1,
 "account_name": "xxx",
 "nick_name": "xxx"
}

相关的配置项为:

配置项

是否必选

说明

用户账户 ID 映射

id:标识获取ID字段。

用户账户名称映射

account_name:标识获取account_name字段。

用户昵称解析映射

nick_name:标识获取nick_name字段。
