气泡图是一种用于描述多个变量数据之间关系的可视化图表，它通过二维坐标系中气泡的位置和大小直观展示数据表现情况。本文将为您介绍如何为气泡图添加数据并配置样式。

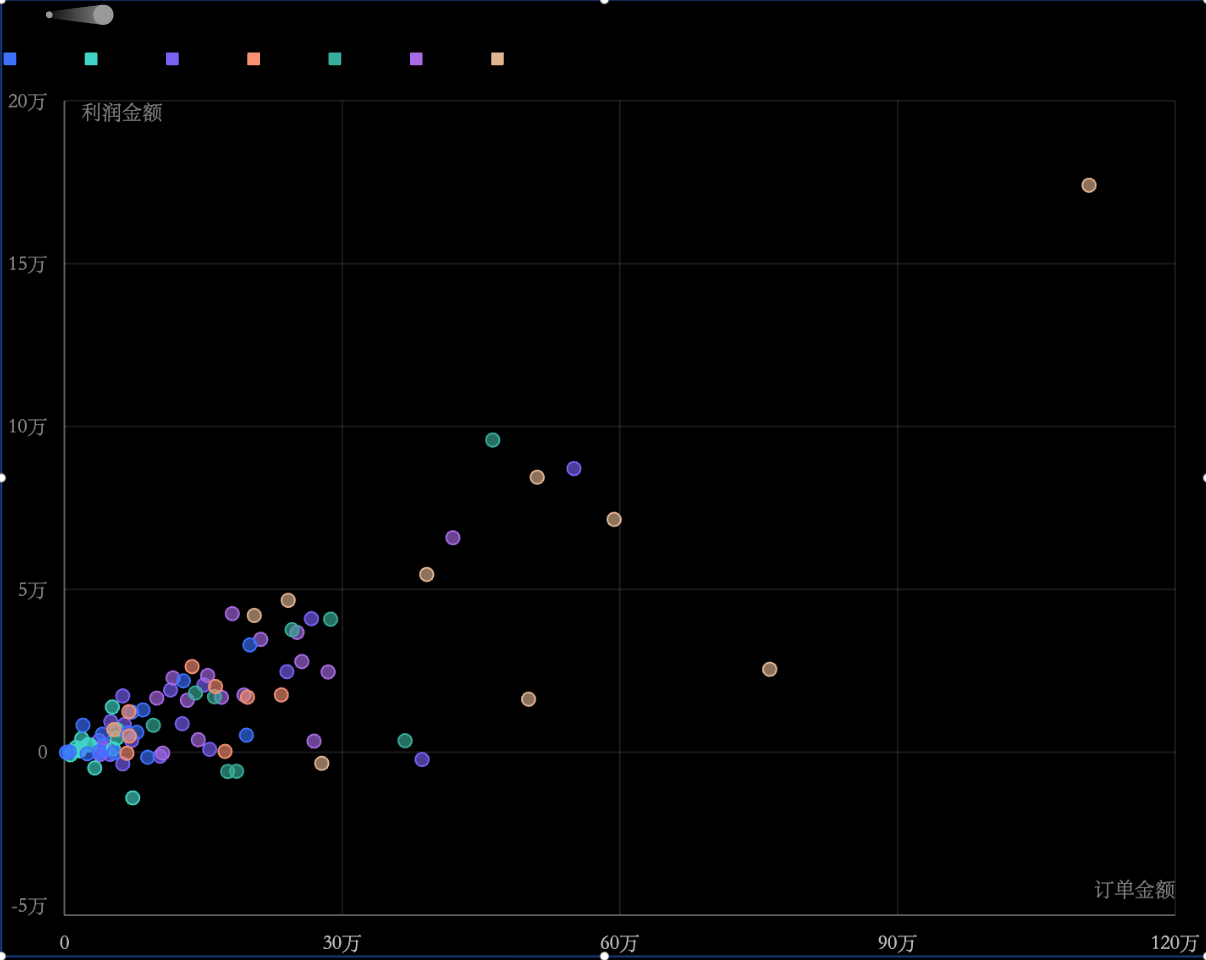

效果图

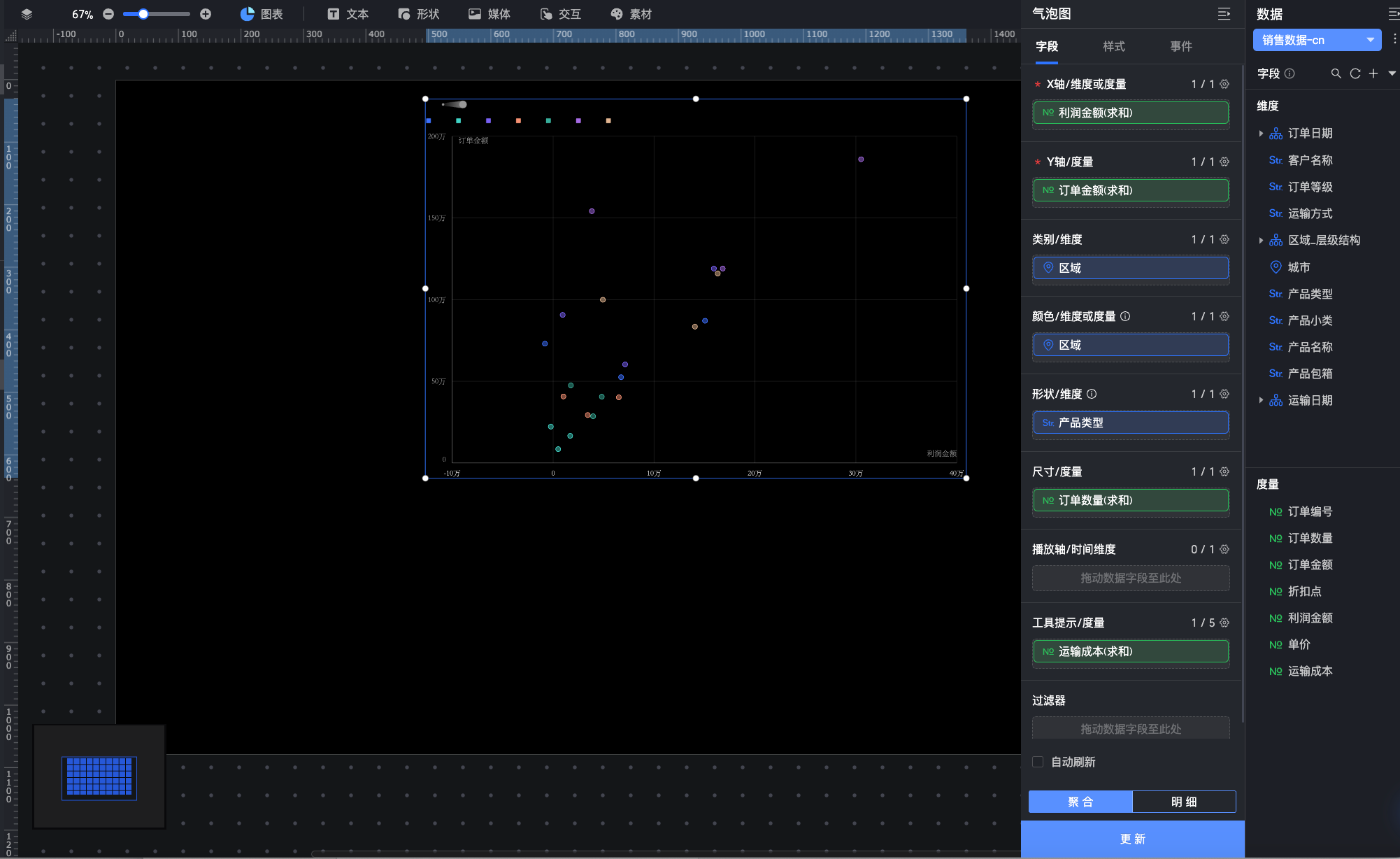

配置数据

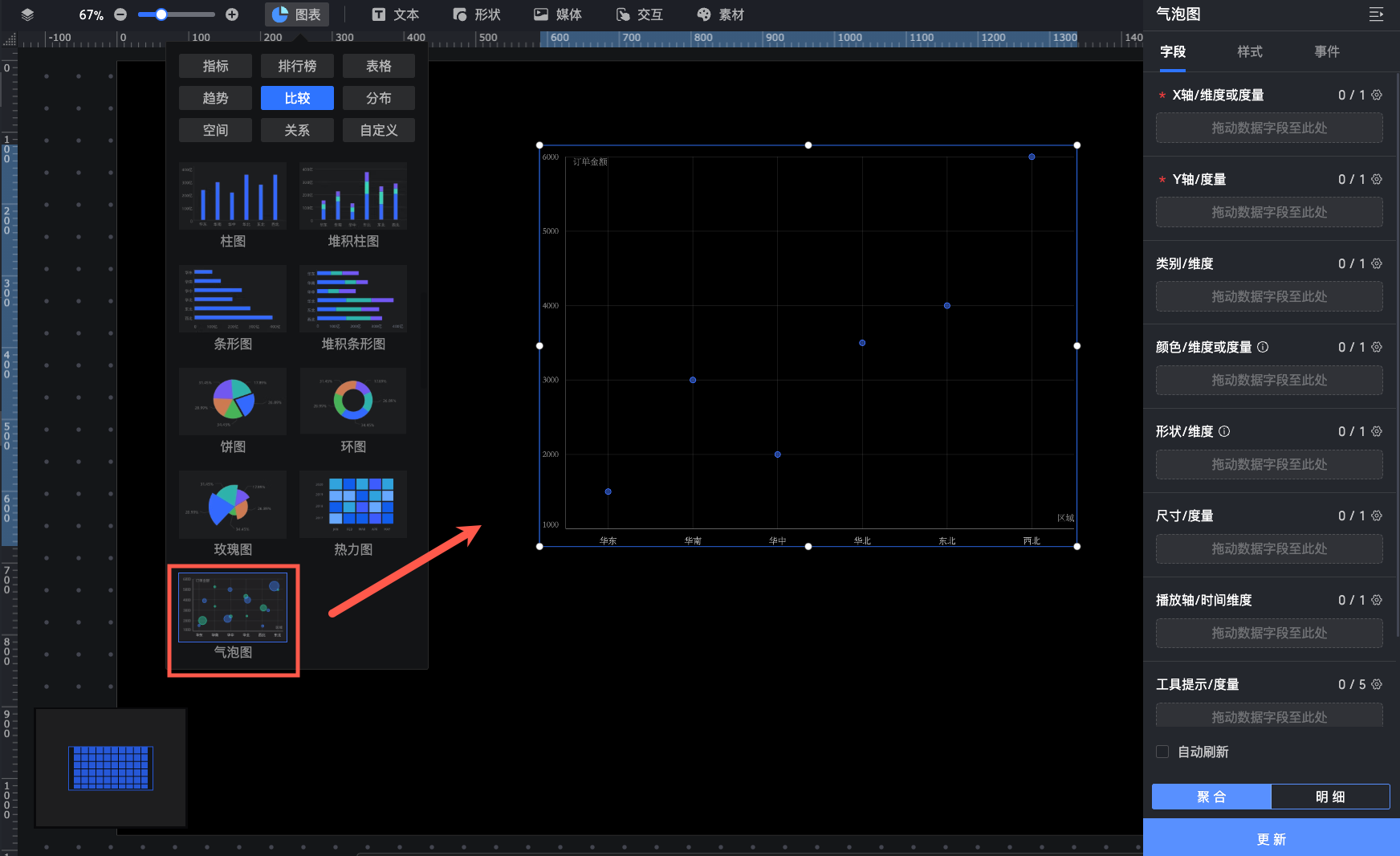

在组件库区域的图表中，找到气泡图并拖至画布中。

在数据面板中选择所需数据集，并按照以下说明，在字段页签下配置图表的字段数据。

配置字段	说明
X轴/维度或度量	配置X轴所代表的数据，支持拖入维度或度量字段。图中拖入了订单金额字段，意味着每个气泡在X轴上的位置取决于其订单金额的大小。
Y轴/度量	配置Y轴所代表的数据，仅支持拖入度量字段，Y轴需与X轴配合使用以确定气泡在二维坐标系中的具体位置。图中拖入了利润金额字段，意味着每个气泡在Y轴上的位置取决于其利润金额的大小。
类别/维度	配置数据的分类维度，以观察不同类别数据之间的对比及分布情况。图中拖入了区域字段，意味着将以区域维度对数据进行分组处理。
颜色/维度或度量	配置决定气泡颜色的依据字段，支持拖入维度或度量字段并在样式页签下的绘图区域 > 配色设置中，自定义设置气泡颜色。说明仅当类别/维度中已存在相关字段时，才支持配置当前字段。当拖入维度字段时，将根据不同的维度值生成对应的气泡颜色，例如：拖入区域字段，东北区域的气泡颜色显示为蓝色。当拖入度量字段时，将根据度量值的数值大小趋势，生成对应的颜色变化，例如：拖入订单数量字段，气泡颜色将根据订单数量的数值大小由深至浅显示。图中拖入区域字段，意味着不同的气泡颜色代表不同的区域。
形状/维度	配置决定气泡形状的依据字段，仅支持拖入维度字段并在样式页签下的绘图区域 > 气泡样式中，自定义设置气泡形状。说明仅当类别/维度中已存在相关字段时，才支持配置当前字段。图中拖入产品类型字段，意味着不同的气泡形状代表不同的产品类型。
尺寸/度量	配置决定气泡大小的依据字段，仅支持拖入度量字段，系统将根据度量值的大小对应生成气泡的大小。图中拖入订单数量字段，意味着气泡的大小由订单数量的大小决定。

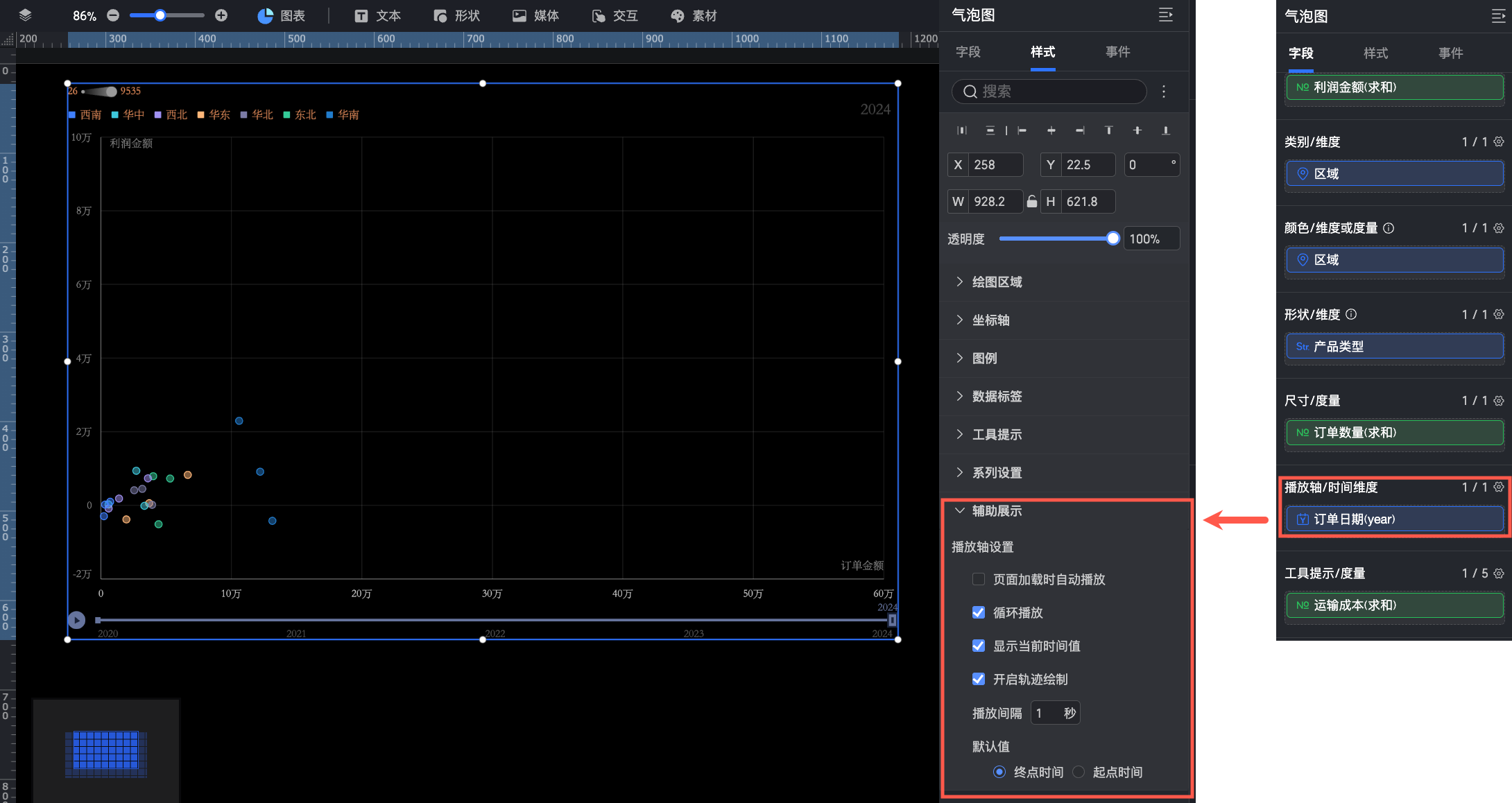

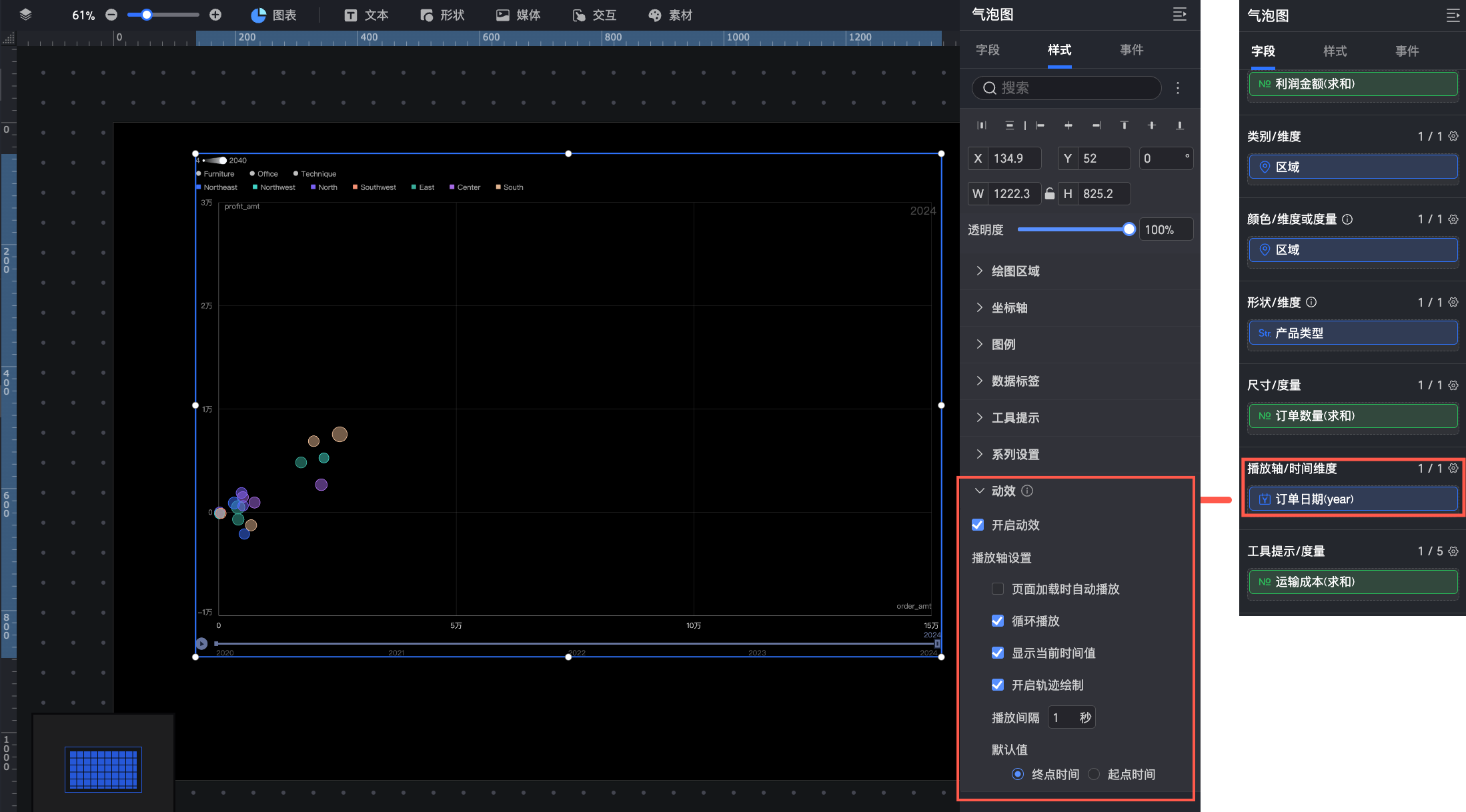

播放轴/时间维度	如果您的数据中包含时间信息，可以将时间字段拖入该处，从而生成随时间变化的动态气泡图。图中不涉及。

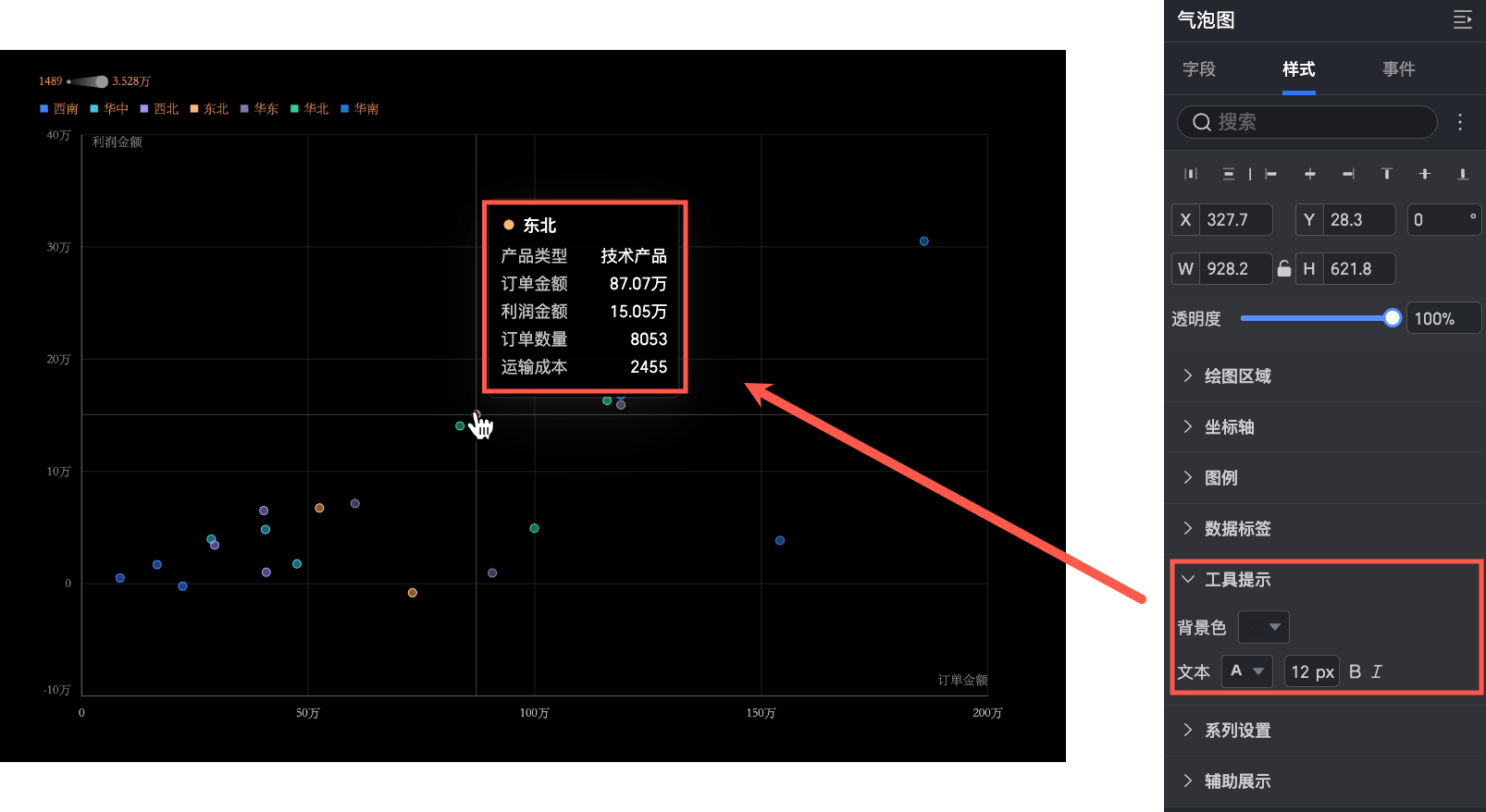

工具提示/度量	当报表查看者将鼠标悬停于某个气泡上时，将展示工具提示以传达更多当前气泡点的详细信息，例如：某个度量的具体数值等。您可以在此配置您希望在工具提示中展示的具体度量信息。图中拖入运输成本字段，意味着后续将在工具提示中展示当前气泡点的运输成本数据。

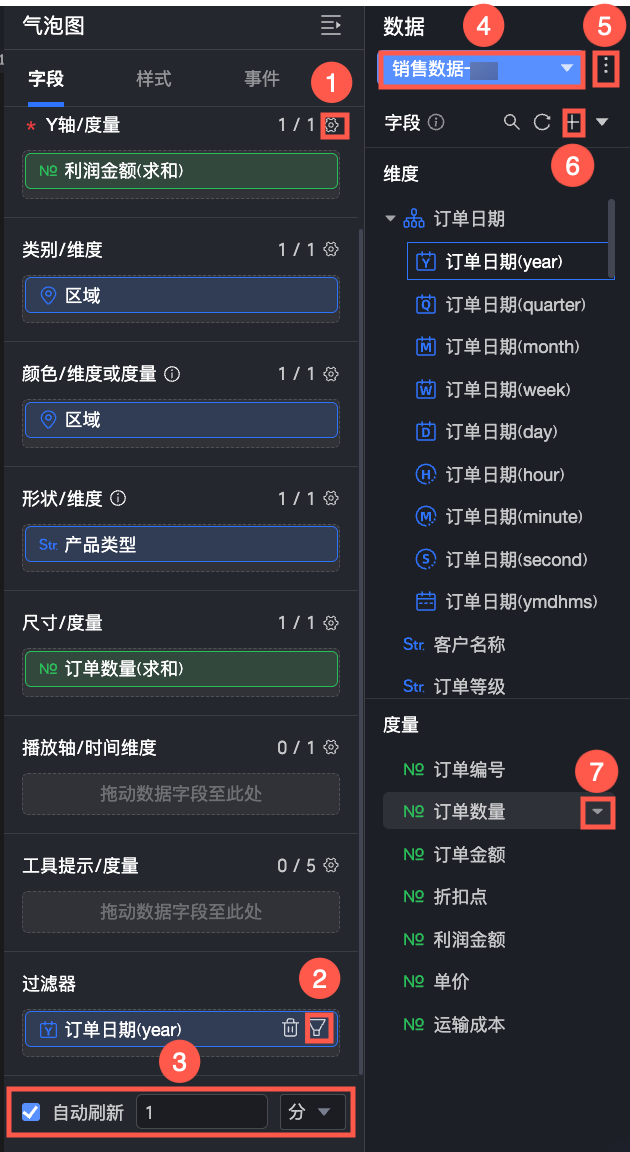

您还可以对数据进行以下操作：

批量设置字段格式（①），详细操作请参见批量配置字段样式。
设置字段过滤（②），详细操作请参见筛选数据。
设置自动刷新数据（③），详细操作请参见定时刷新数据。
切换数据集（④），详细操作请参见切换数据集。
编辑数据集（⑤），详细操作请参见编辑数据集。
加工数据（⑥），详细操作请参见新建计算字段、新建分组维度和占位符。
复制字段（⑦），详细操作请参见复制转维度。

配置样式

位置和尺寸

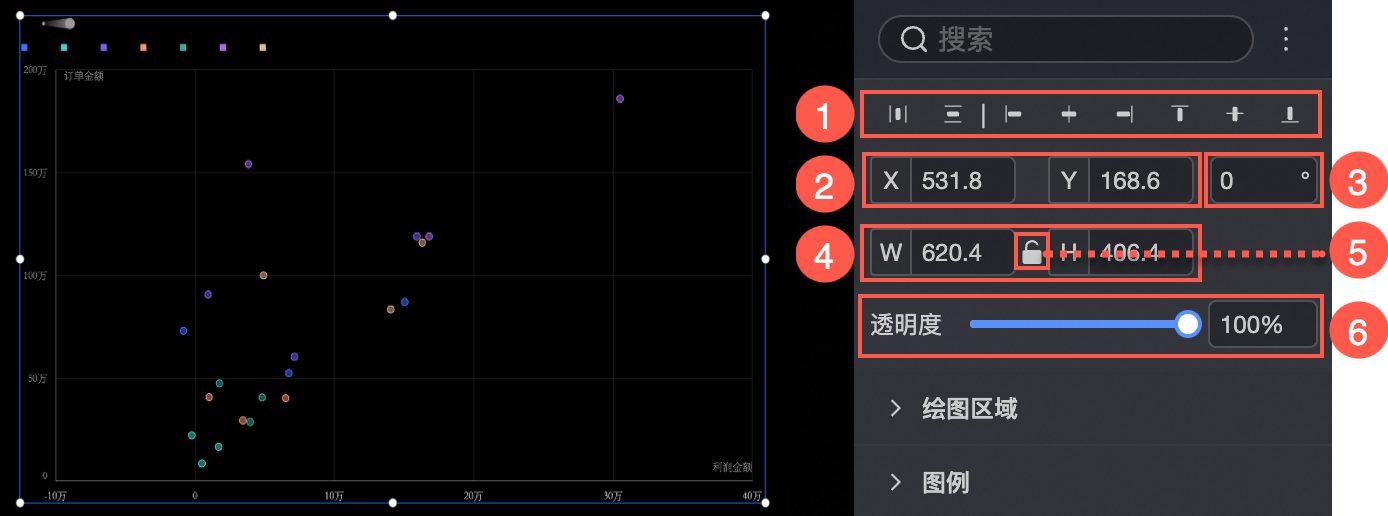

您可以在配置区对组件进行如下设置：

调整组件的对齐方式（①）：支持左对齐、居中和右对齐等。
调整组件的尺寸（②）：以左上角为原点，设置X和Y轴的值，调整位置。
调整组件的角度（③）：设置旋转角度的值。
调整组件的大小（④）：设置W和H的值，调整组件的宽度和高度。
锁定组件（⑤）：锁定组件后，无法调整组件的大小。
调整透明度（⑥）：设置组件的透明度。

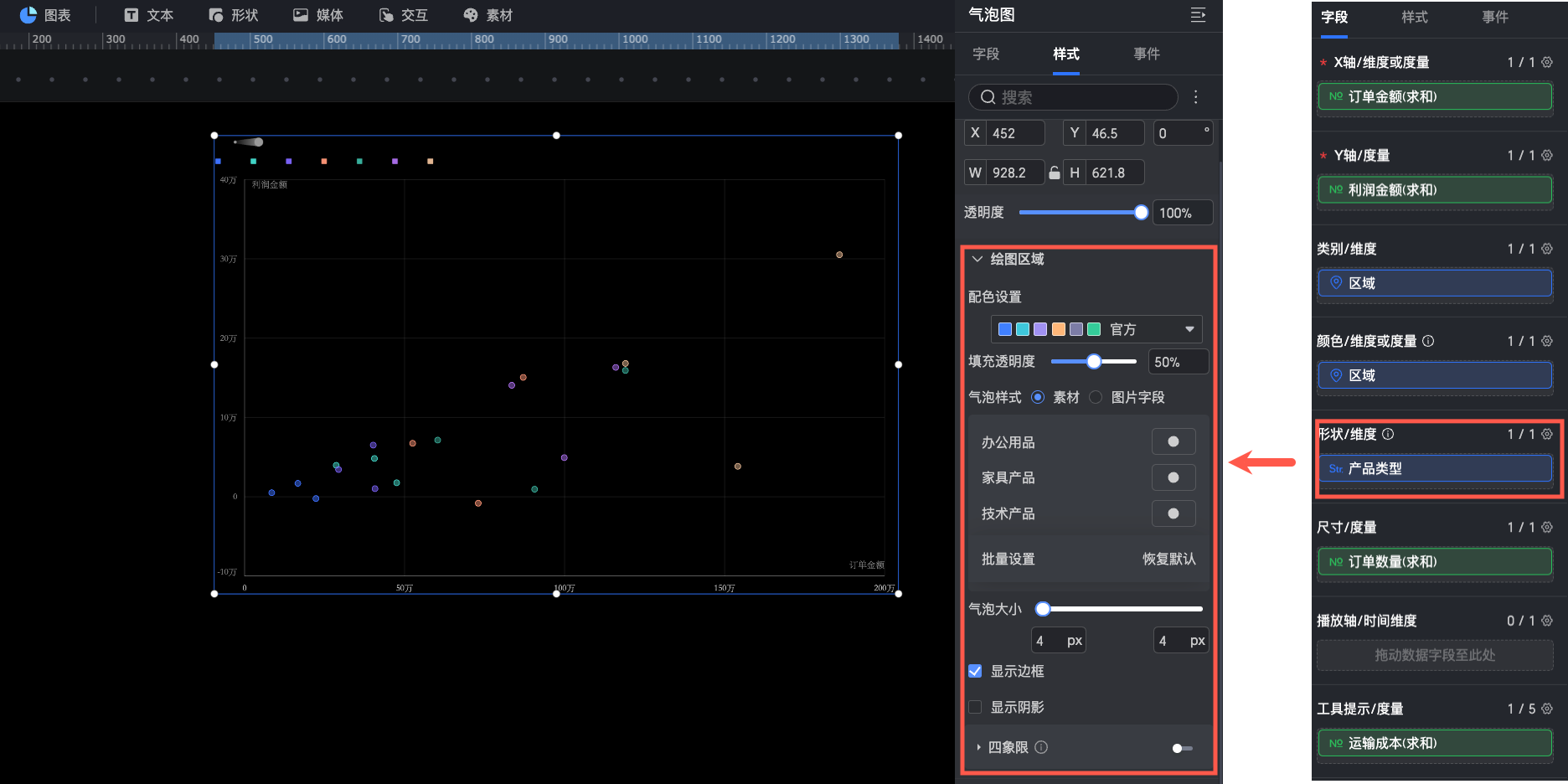

绘图区域

在绘图区域中，设置配色、气泡样式和开启四象限功能。当字段面板中配置的字段不同时，支持操作的配置项不同。

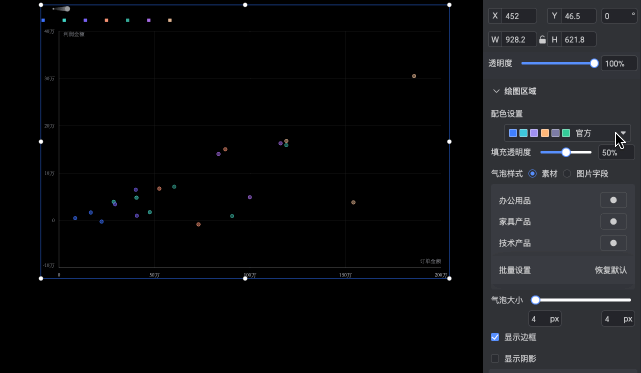

当形状/维度区域中配置了相关字段时：支持以下配置。

配置项	说明
配色设置	设置当前图表中气泡的整体配色，支持选择不同的内置系统主题并自定义单个维度值的所属颜色。当颜色/维度或度量区域配置度量字段时，需要设置度量的数据映射区间及配色。
填充透明度	设置气泡的透明度。

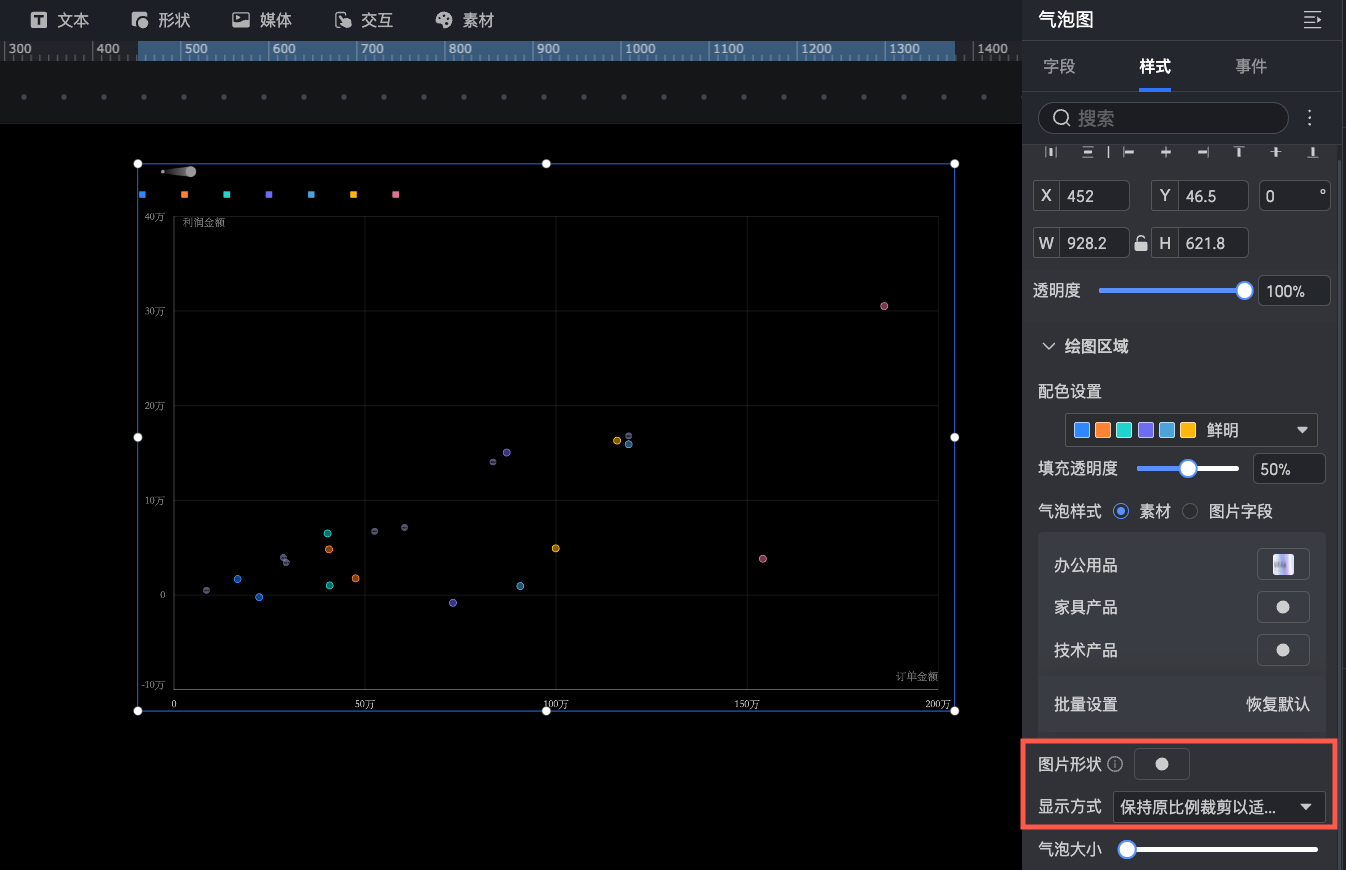

气泡样式	设置气泡图形的样式，支持选择素材或图片字段。素材：为每个维值设置不同的图形图案，支持选择系统内置素材和上传自定义图片。图片字段：选择数据集中图片字段的图片进行填充。仅当数据集中包含图片字段，且字段类型为图片类型（）时，才能使用图片字段。当上传自定义图片、使用图片字段时，您还可以在此设置图片的形状及显示方式。
气泡大小	设置气泡的大小。
显示边框	设置是否显示气泡的边框。
显示阴影	设置是否显示气泡的阴影。
四象限	当X轴和Y轴字段的取值均为度量字段时，可以开启四象限功能。

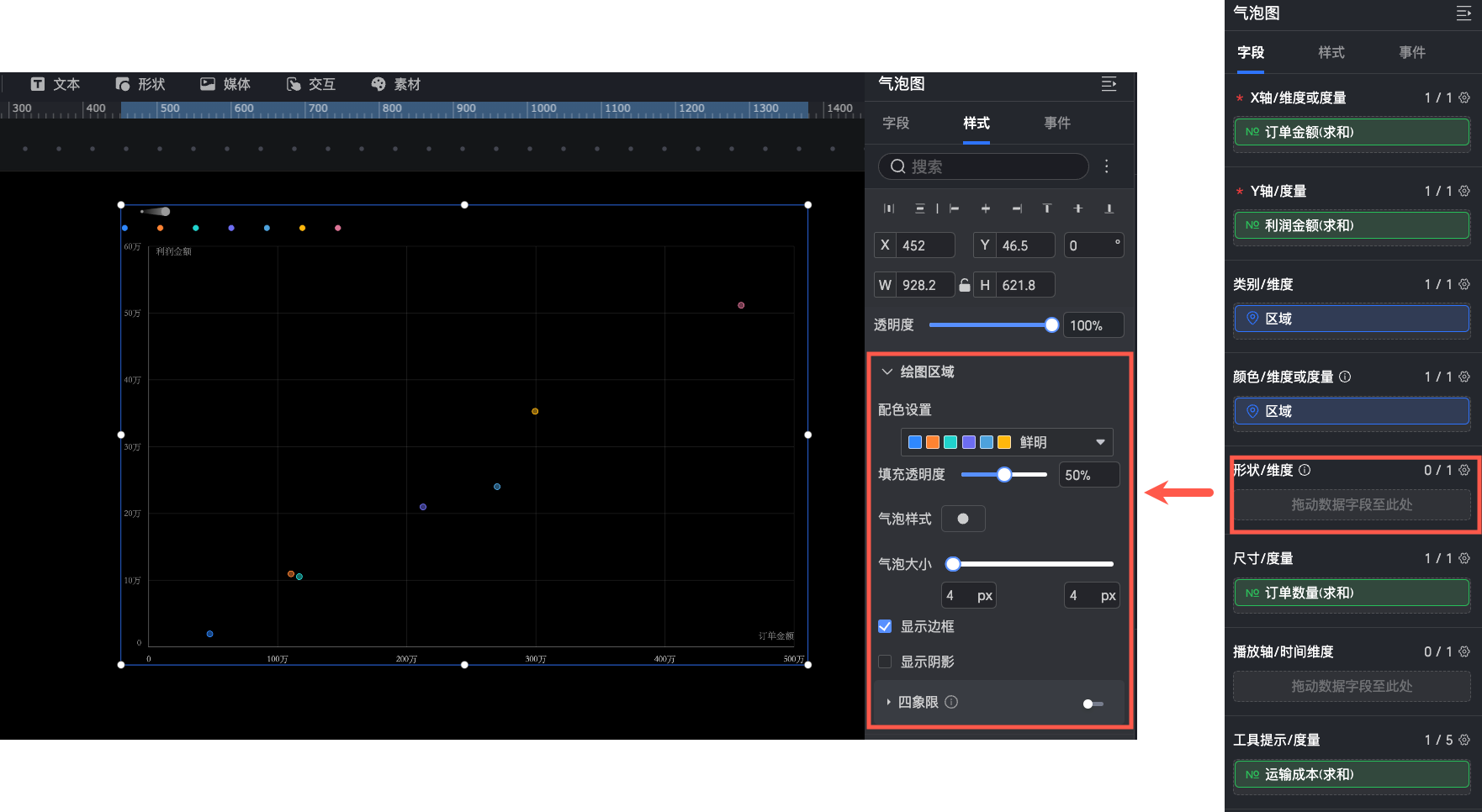

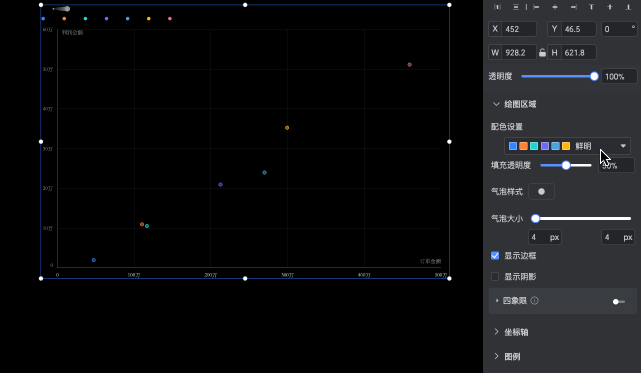

当形状/维度区域中没有配置字段时：支持以下配置。

配置项	说明
配色设置	设置当前图表中气泡的整体配色，支持选择不同的内置系统主题并自定义单个维度值的所属颜色。当颜色/维度或度量区域配置度量字段时，需要设置度量的数据映射区间及配色。
填充透明度	设置气泡的透明度。
气泡样式	为图表中所有气泡设置图形样式，支持选择系统内置图标或上传自定义图片。当上传自定义图片时，您还可以在此设置图片的形状及显示方式。
气泡大小	设置气泡的大小。
显示边框	设置是否显示气泡的边框。
显示阴影	设置是否显示气泡的阴影。
四象限	当X轴和Y轴字段的取值均为度量字段时，可以开启四象限功能。

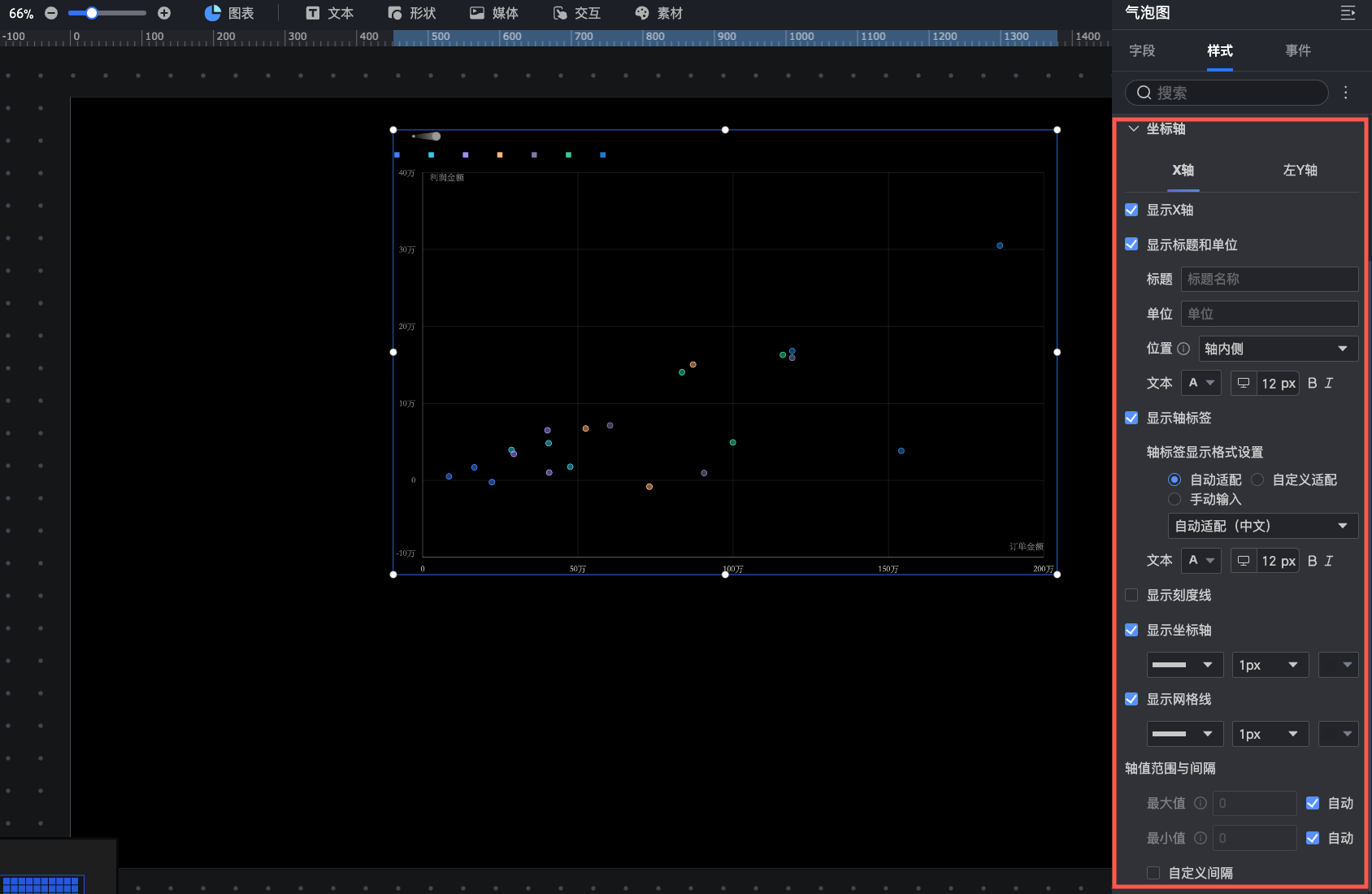

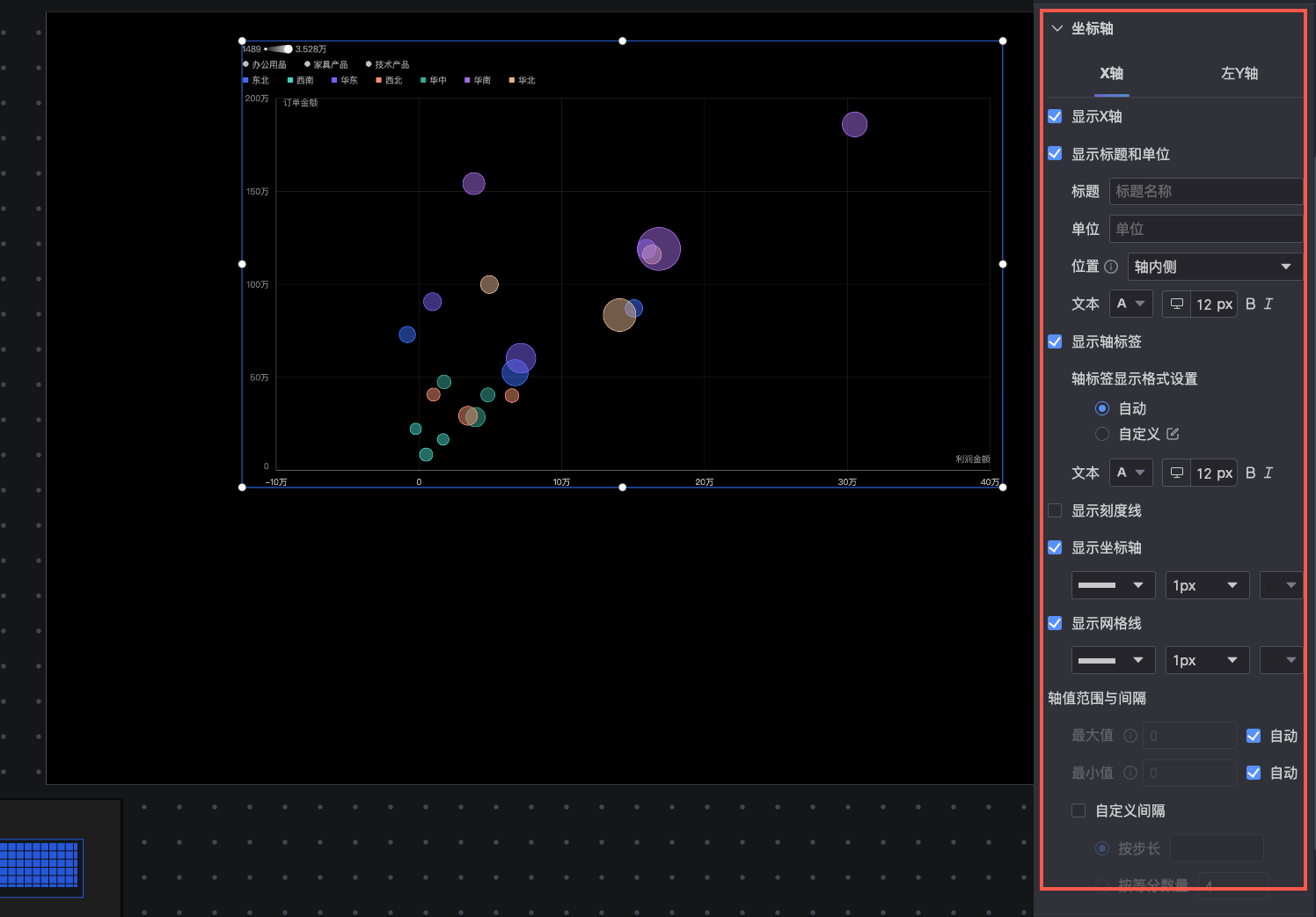

坐标轴

您可以在坐标轴区域，进行如下操作。

名称	配置项	说明
X轴	显示X轴	设置是否显示X轴。
	显示标题和单位	设置X坐标轴上是否显示轴标题和单位。
	显示轴标签	设置X轴上是否显示标签。
	轴标签显示格式设置	设置轴标签显示格式。支持自动适配、自定义格式和手动输入。说明您也可以在数据页面中，批量设置度量的显示格式。请参见配置图表字段。
	显示刻度线	设置X坐标轴上是否显示刻度线。
	显示坐标轴	设置是否显示坐标轴，包括线型、线宽和颜色。
	显示网格线	设置X轴上是否显示网格线，包括线型、线型、线宽和颜色。
	轴值范围与间隔	设置X轴的轴值范围（最大、最小值），以及各刻度间的间隔大小。最大值：设置X轴的最大值。默认为自动，您可以根据实际需求手动输入，当输入的数值小于度量字段的最大值时，将无法生效。最小值：设置X轴的最小值，默认为自动。您可以根据实际需求手动输入，当输入的数值大于度量字段的最小值时，将无法生效。自定义间隔：设置X轴上个各刻度间的间隔大小，支持按步长或按等分数量。按步长：自定义输入X轴上相邻两个刻度之间的差值大小。按等分数量：将X轴根据等分数量划分为若干个相等的部分。您可以自定义输入具体的等分数量，系统将按照该数量自动均匀分布X轴上的刻度。
左Y轴	显示左Y轴	设置是否显示左Y轴。
	显示标题和单位	支持设置轴标题和单位的位置，可以选择轴外侧和轴上方。
	显示轴标签	设置坐标轴上是否显示标签。
	轴标签显示格式设置	设置轴标签显示格式。支持自动适配、自定义格式和手动输入。说明您也可以在数据页面中，批量设置度量的显示格式。请参见配置图表字段。
	显示刻度线	设置左Y轴上是否显示刻度线。
	显示坐标轴	设置是否显示坐标轴，包括线型、线宽和颜色。
	显示网格线	设置坐标轴上是否显示网格线，包括线型、线宽和颜色。
	轴值范围与间隔	设置左Y轴的轴值范围（最大、最小值），以及各刻度间的间隔大小。最大值：设置左Y轴的最大值。默认为自动，您可以根据实际需求手动输入，当输入的数值小于度量字段的最大值时，将无法生效。最小值：设置左Y轴的最小值，默认为自动。您可以根据实际需求手动输入，当输入的数值大于度量字段的最小值时，将无法生效。自定义间隔：设置左Y轴上个各刻度间的间隔大小，支持按步长或按等分数量。按步长：自定义输入左Y轴上相邻两个刻度之间的差值大小。按等分数量：将左Y轴根据等分数量划分为若干个相等的部分。您可以自定义输入具体的等分数量，系统将按照该数量自动均匀分布左Y轴上的刻度。
