下拉列表

下拉列表是Quick BI数据大屏交互控件中的一种,可以实现让报表查看者从预定义的选项列表中选择一个值,作为报表查询条件的输入,从而获取符合特定条件的数据的效果。下拉列表主要适用于需要报表查看者从一组预定义的选项中进行选择,以获取对应数据的场景。本文将为您介绍如何添加并配置下拉列表。

前提条件

已创建数据大屏。具体操作,请参见新建数据大屏

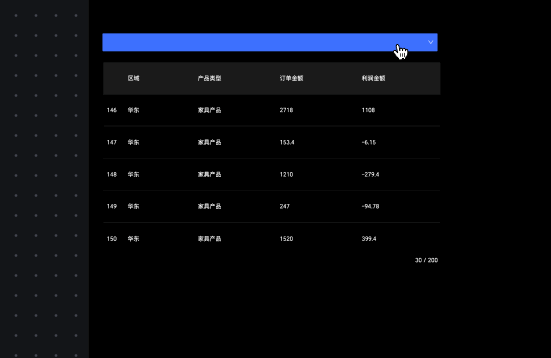

效果图

111

添加下拉列表控件

  1. 在仪表板编辑页面,单击顶部菜单栏的交互,添加下拉列表控件。添加下拉列表

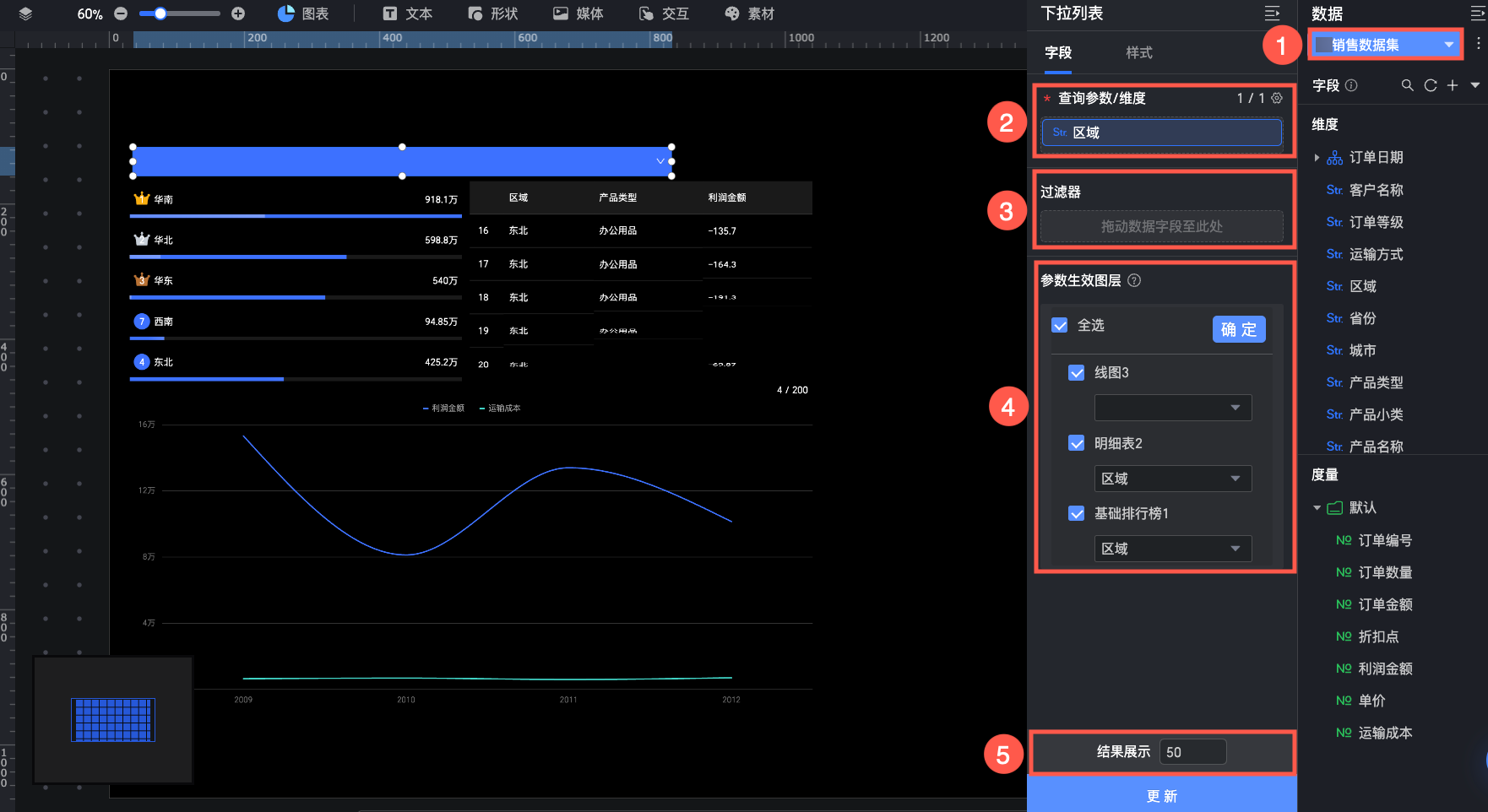

  2. 根据以下说明,配置下拉列表。image

    配置内容

    说明

    ① 来源数据集

    数据面板中,为当前下拉列表添加数据集以作为查询参数来源。

    ② 查询参数

    字段面板的查询参数区域中,拖入需要作为下拉列表选项值来源的字段。

    后续进行实际查询时,报表查看者可以在下拉列表中通过选择该字段中的某一个值来查询特定数据。例如:查询参数为地区,当在下拉列表中选择东北区域时,即可查看东北区域的相关数据。

    ③ 过滤器

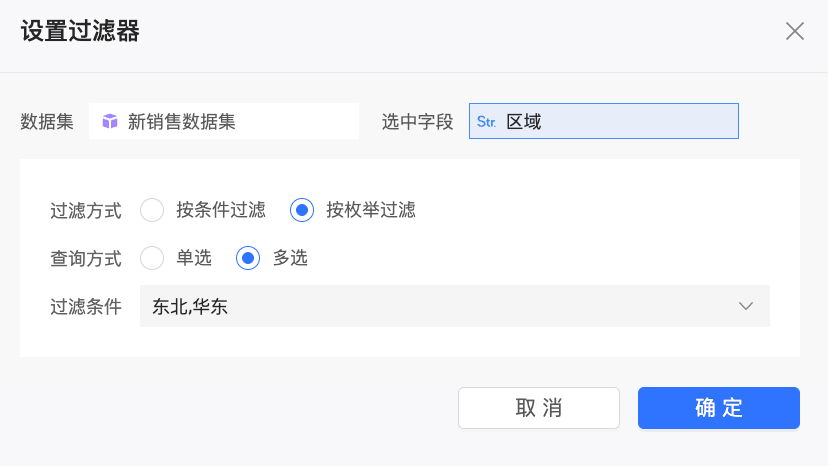

    当您希望报表仅展示部分特定信息,后续报表查看者都仅基于该部分数据进行相关操作时,您可以在字段面板的过滤器区域中,拖入需要进行过滤的字段,并通过点击image图标在设置过滤器弹窗中配置过滤条件。例如:设置当前报表仅展示东北、华东区域的相关数据。


    ④ 参数生效图层

    完成以上配置项设置后单击更新,即可在字段面板的参数生效图层区域中,选择受下拉列表查询参数控制的图表及其关联字段。支持选择来源于不同数据集的图表,以达到通过下拉列表来实现跨数据集查询的效果。选中图表后:

    • 如果图表和查询参数属于同一个数据集,则勾选该图表后将会自动选中与查询参数相同的字段,您也可以手动切换成其他字段。

    • 如果图表和查询参数不属于同一个数据集,则勾选该图表后需要您手动选择关联字段。

    被选定的图表,后续将根据下拉列表中设置的选项值,自动对图表内的数据进行调整。

    说明

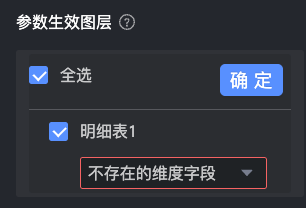

    • 在配置好了生效图表等信息后,如果某一图表切换了数据集,且查询参数中的字段在新数据集中不存在,则后续在通过下拉列表查询信息时,下拉列表中的条件对该图表不生效。同时,下拉列表参数生效图层区域中,该图表的字段配置处将显示“不存在的维度字段”。此时需要更新生效图表的相关信息。image

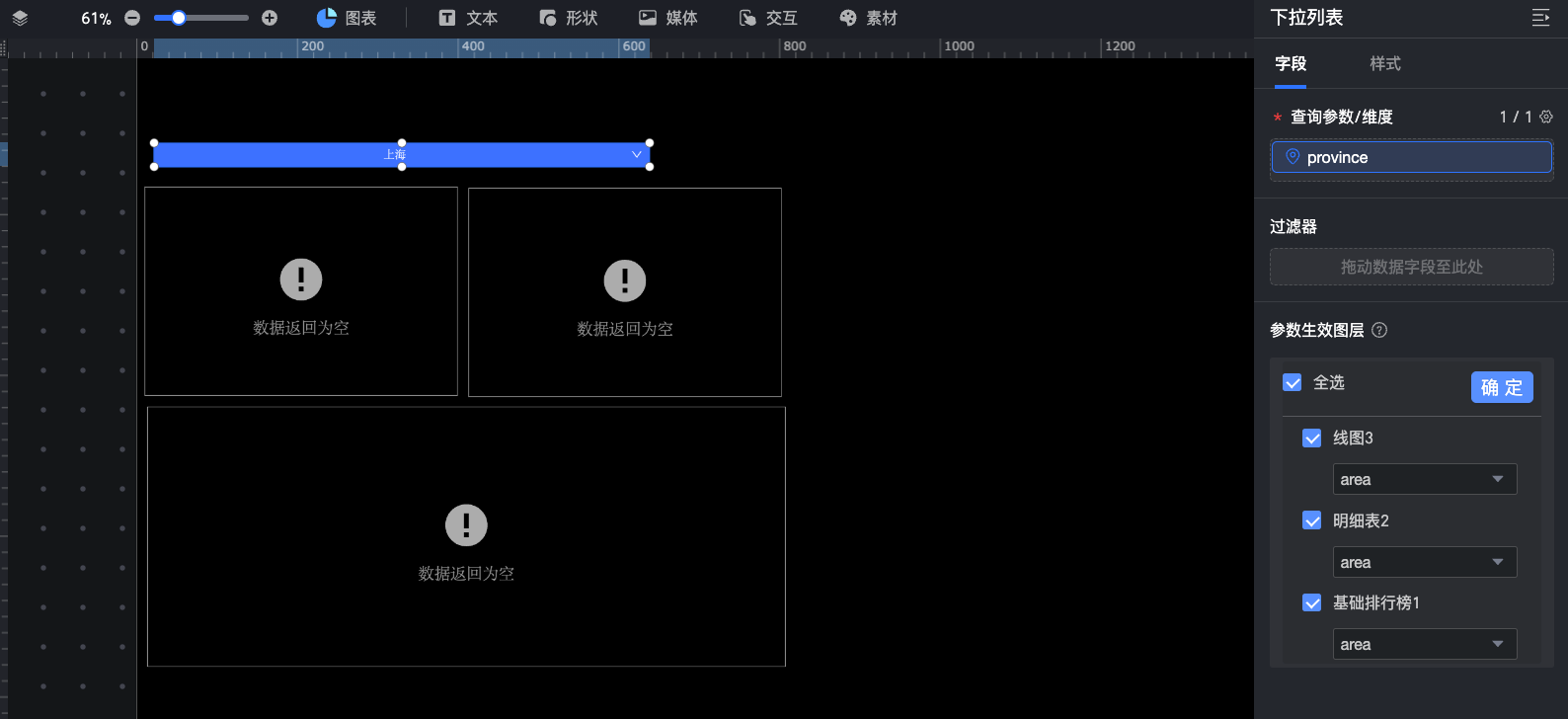

    • 在配置好了生效图表等信息后,如果将下拉列表中原有的查询参数字段替换成其他字段,或更换了下拉列表的数据集,则后续在通过下拉列表查询信息时,查询到的数据可能为空。此时需要重新配置合理的查询参数字段,或更新生效图表的相关信息。image

    ⑤ 结果展示

    设置下拉列表中选项值的展示个数。

    说明
    • 此处默认设置为展示50条,最高上限为1000条,您可以按需填写1-1000的任意整数。

    • 当下拉列表中的选项值数量较多时,您可以通过在查询框中输入选项值的关键词,以快速定位您需要选择的选项。111

    • 如果您未在下拉展示中搜索到想要的结果,您可尝试从数据库中搜索。image

  1. (可选)您还可以对数据进行以下操作:字段设置

下拉列表样式配置

位置和尺寸

您可以在配置区对下拉列表的位置和尺寸进行如下设置:

  • 调整下拉列表的对齐方式:支持左对齐、居中和右对齐等。

  • 调整下拉列表的尺寸:以左上角为原点,设置XY轴的值,调整位置。

  • 调整下拉列表的角度:设置旋转角度的值。

  • 调整下拉列表的大小:设置WH的值,调整下拉列表的宽度和高度。

  • 锁定下拉列表:锁定下拉列表后,您将无法调整下拉列表的大小和位置。

位置和大小

文本样式

您可以在配置区对下拉列表文本进行如下设置:

  • 调整下拉列表文本的字体样式:支持设置文本的字体、颜色、字体大小、加粗、倾斜。

  • 调整下拉列表的背景:支持设置下拉列表的背景填充色。

  • 调整下拉列表的边框:支持设置下拉列表边框的样式、颜色以及宽度。

  • 调整下拉列表的圆角半径:支持设置下拉列表边框的圆角半径。

文本样式

功能

您可以设置下拉列表的维值。功能
