飞线地图

飞线地图以一个地图轮廓为背景,用动态的飞线反映两地域或多地域间的数据关系。本文为您介绍如何为飞线地图添加数据并配置样式。

前提条件

效果图

Untitled

图表字段配置

  1. 在组件库区域的图表中,找到飞线地图并拖至画布中。


  2. 字段标签页,选择需要的维度字段和度量字段:

    • 地理信息支持通过区域名称经纬度两种方式创建。

      若选择区域名称,双击或拖拽区域From/维度中的区域名称/维度,双击或拖拽省份To/维度中的区域名称/维度。双击或拖拽订单金额飞线颜色/度量,双击或拖拽利润金额飞线粗细/度量。

      若选择经纬度,双击或拖拽经度字段纬度字段From/维度To/维度的经纬度/维度。双击或拖拽订单金额飞线颜色/度量,双击或拖拽利润金额飞线粗细/度量。位置标签/维度选填。


  3. 您还可以对数据进行以下操作:


图表样式配置

下面为您介绍图表的样式配置,图表通用的样式配置请参见配置图表样式

  1. 地图区域

    您可以在配置区对组件进行如下设置:

    • 显示范围中,可以选择自动自定义自定义范围会根据选择的字段变化。

      同时也支持手动调整。开启后会自动生成当前的中心点和缩放值,并且可以手动修改调整。

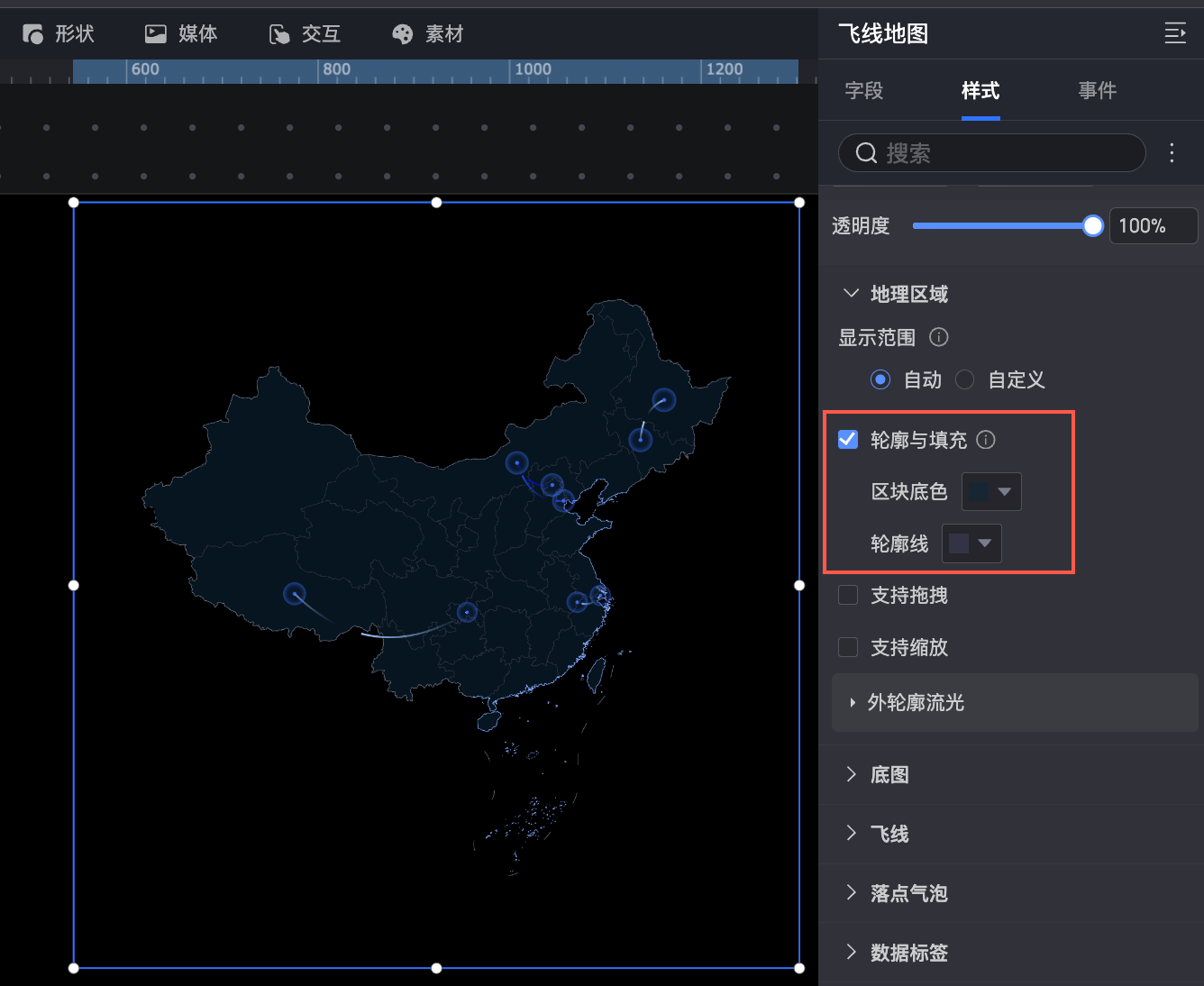

    • 轮廓与填充中,可以配置区块底色和轮廓线的颜色。


    • 勾选支持拖拽支持缩放以后在预览大屏时,可实现拖拽和缩放图表的操作。

      Untitled

    • 外轮廓流光中,支持选择是否开启,开启后支持设置流光颜色(纯色/渐变)、粗细、速率以及长度

      Untitled

  2. 显示底图中,支持多种样式的高德底图展示。


  3. 飞线

    在飞线区域中,您可以设置数据映射区间飞线颜色、透明度、飞线形状、粗细、弧度以及流光动效

    开启流光动效后,可以设置动画的时长以及间隔

    111

  4. 落点气泡

    您可以选择是否开启落点气泡,开启后可以设置气泡的颜色、形状、大小以及气泡动效

    开启气泡动效后,可以设置气泡的动效类型(呼吸/水波)、动效速率、扩散范围、波纹环数

    落点气泡

  5. 数据标签

    勾选显示数据标签后,您可以在配置区对组件进行如下设置:

    • 标签展示形式:支持智能显示和全量显示,其中智能显示适用于地名较多的情况。

    • 内容:

      通过区域名称模式创建地图,支持显示区域名称

      通过经纬度模式创建地图,支持显示经纬度。如配置了位置标签/维度,也可以同时显示位置标签

    • 标签展示形式:支持智能显示和全量显示,其中智能显示适用于地名较多的情况。

    • 位置:默认自动,支持展示选择气泡上方气泡下方气泡中心

    • 文字样式:对数据标签区域名称、经纬度的文字样式进行设置。


  6. 图例

    图例中,设置是否显示图例、图例位置、背景色、文本样式


  7. 工具提示

    在工具提示中,支持设置开启工具提示。

    开启工具提示,鼠标hover在区块时进行展示。

    飞线地图-tooltip

    图表事件配置

    配置项

    名称

    配置图

    说明

    图层事件

    开启链接跳转

    图层事件

    图层事件中可以选择开启链接跳转、点击弹出图层、点击跳转页面三种方式具体设置请参见设置点击事件
