桑基图

桑基图是一种特定类型的流程图,用于将数据从一组状态(节点)到另一组状态的流动和分流情况可视化展示。在桑基图中,不同流程分支的宽度与相应的数据流量大小成正比,使得用户能够直观地追踪和比较各个路径上的数据量。它特别适用于展示能量、物料、资金、用户行为等在不同阶段或类别间的转移和分配。

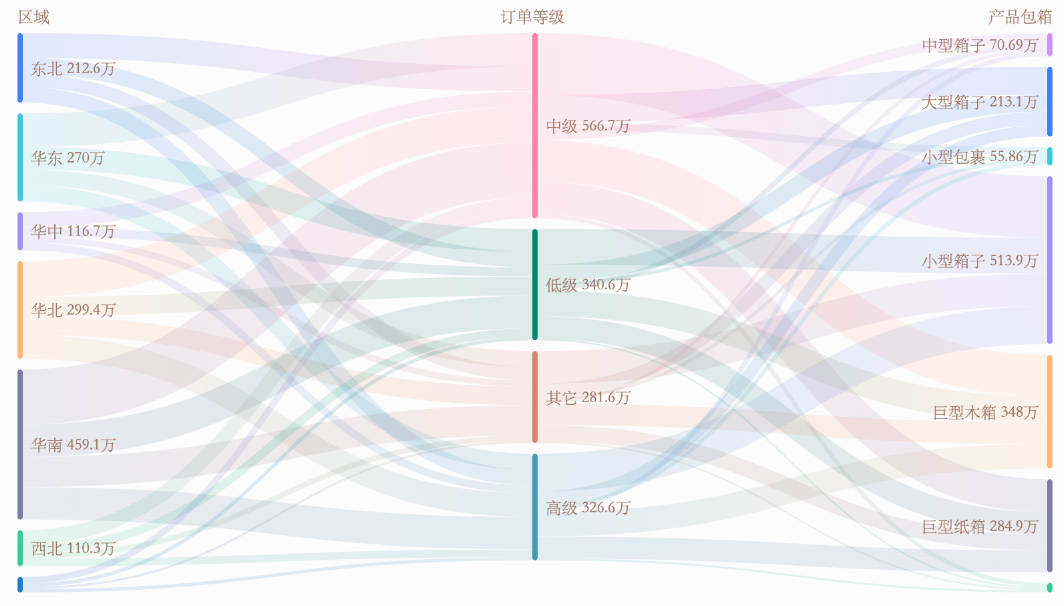

效果图


配置数据

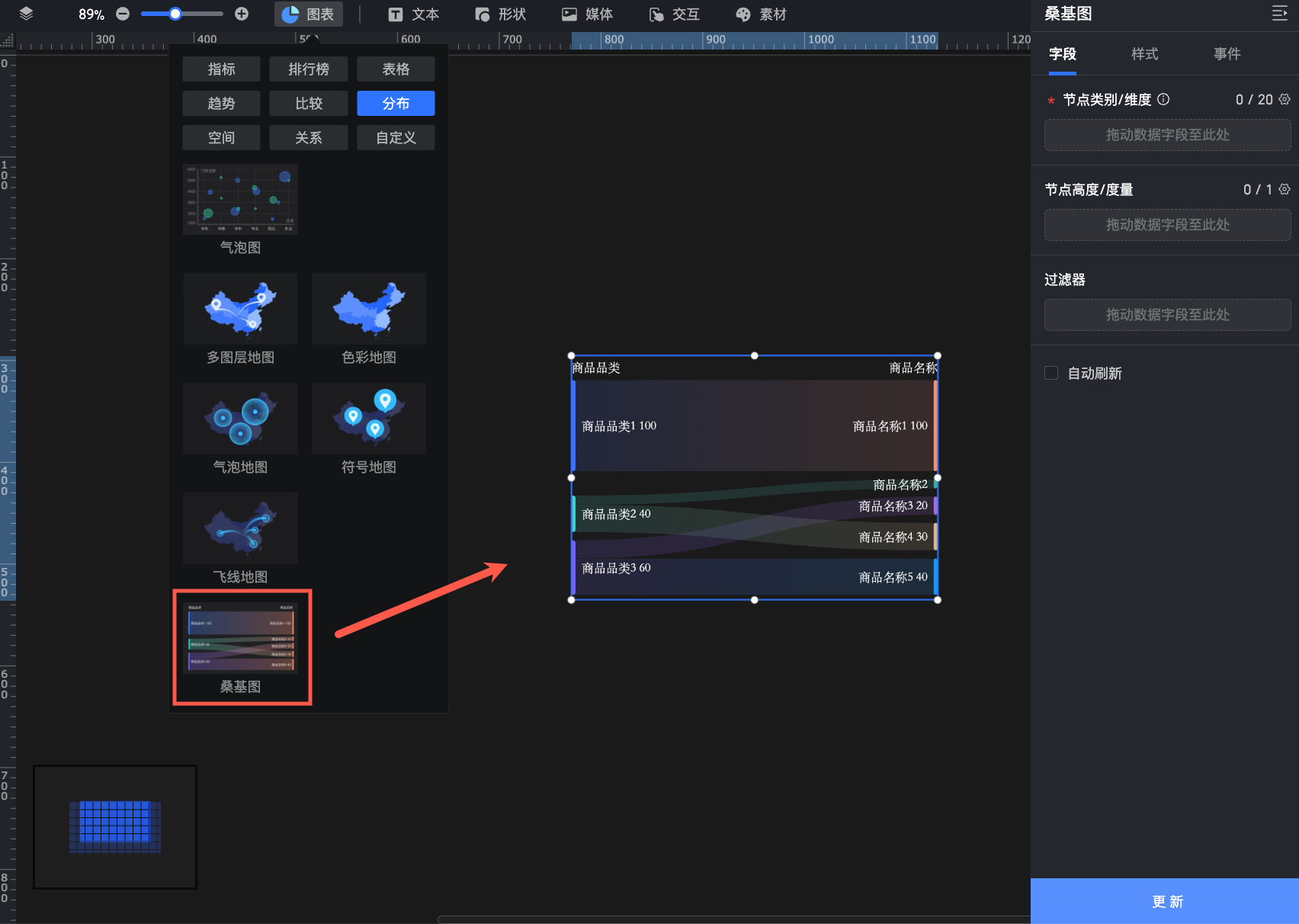

  1. 在组件库区域的图表中,找到桑基图并拖至画布中。image

  2. 数据区域中选择所需数据集,并按照以下说明配置图表的字段数据。image

    • 节点类型/维度中,配置决定节点类型的字段,每个节点代表一个分类或阶段,例如:产品类型、营销活动阶段等。图中拖入区域产品类型产品包箱字段,以查看三个节点间的流量流动和分流情况。

    • 节点高度/度量中,配置决定节点高度的字段,以可视化查看每个节点流量的分布情况。图中拖入订单金额字段,以查看每个区域不同产品类型的订单金额分布情况,以及每个产品类型下不同包箱的订单金额分布情况。

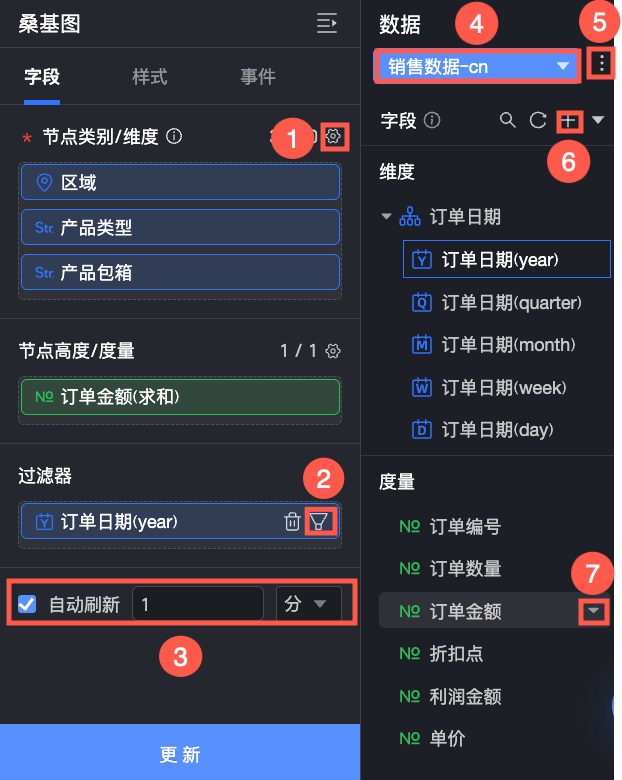

您还可以对数据进行以下操作:image

配置样式

位置和尺寸

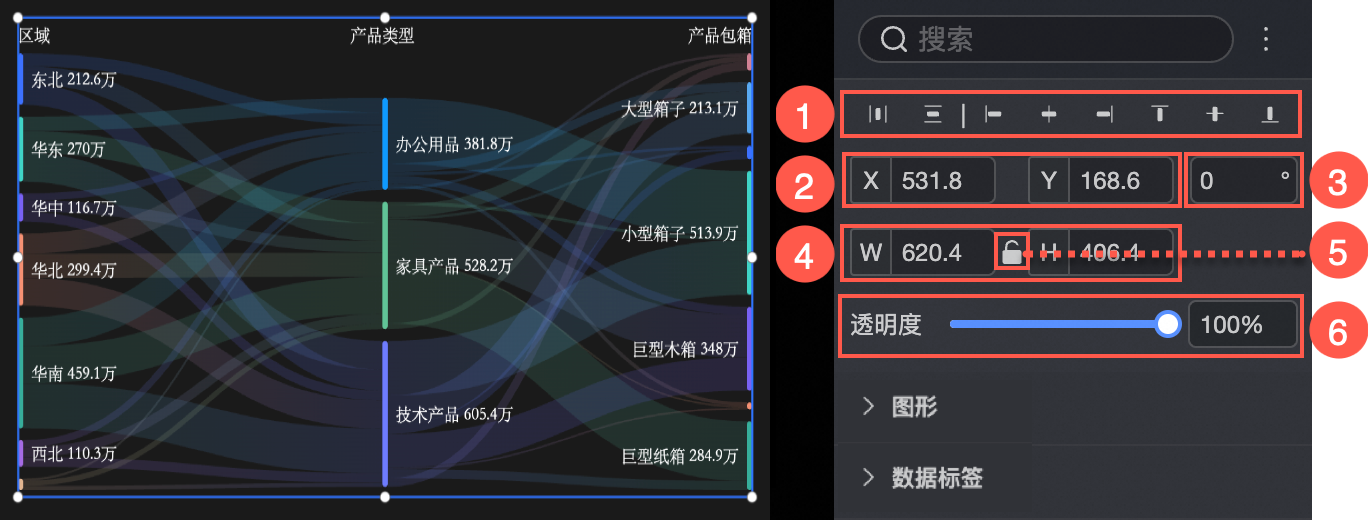

您可以在配置区对组件进行如下设置:

  • 调整组件的对齐方式(①):支持左对齐、居中和右对齐等。

  • 调整组件的尺寸(②):以左上角为原点,设置XY轴的值,调整位置。

  • 调整组件的角度(③):设置旋转角度的值。

  • 调整组件的大小(④):设置WH的值,调整组件的宽度和高度。

  • 锁定组件(⑤):锁定组件后,无法调整组件的大小。

  • 调整透明度(⑥):设置组件的透明度。

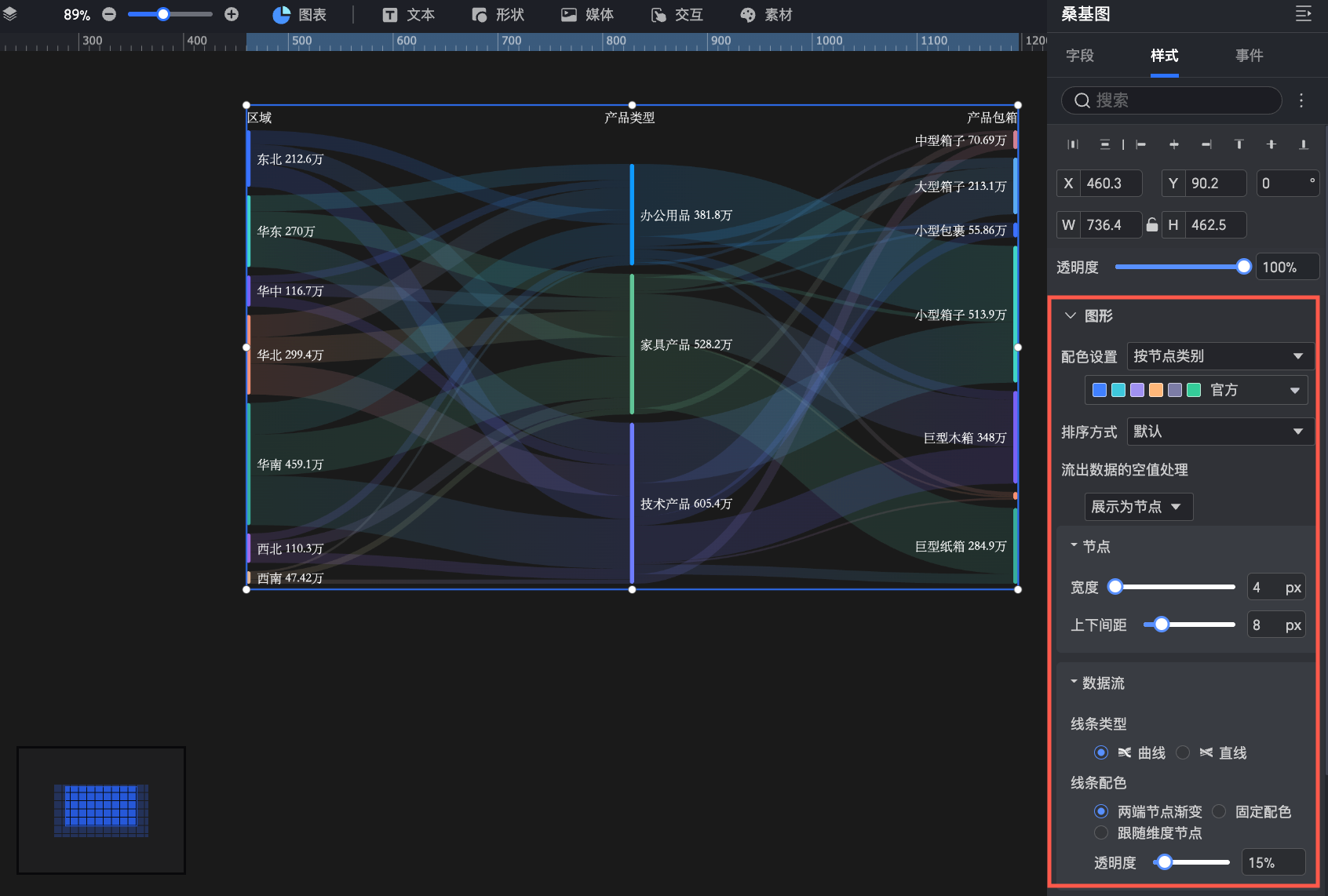

图形

您可以在图形区域,进行如下操作。


  • 配色设置:设置图表的整体配置,支持选择按节点类别单色

    • 按节点类别:不同节点类别赋予不同的颜色,您可以从系统提供的配色方案中选择,也可以为每个类别单独自定义颜色。

    • 单色:图表整体统一为一个颜色。

  • 排序方式:默认不排序,支持设置按节点高度升序按节点高度降序

  • 流出数据的空值处理:默认展示为节点,支持设置展示为流失条不展示流向。其中,展示为流失条支持配置流失条的颜色。

  • 节点:设置节点的宽度上下间距

  • 数据流:设置数据流的线条类型线条配色透明度

数据标签

您可以在数据标签区域,进行如下操作。


  • 全量显示:设置是否全量显示数据标签。若图表中度量值个数较多,建议您不勾选全量显示,此时系统将根据图表的情况显示部分数据标签,以保持图表的美观。

  • 内容:设置数据标签中的具体显示内容,支持显示维度度量信息,您可以按需勾选。

  • 分类:设置维度和度量文本的排列方式,支持左右排列或上下排列。

  • 文本样式:设置数据标签中文本的样式,包括字体颜色、大小等,您可以按需为维度和度量分别设置不同的文本样式。

类别标签

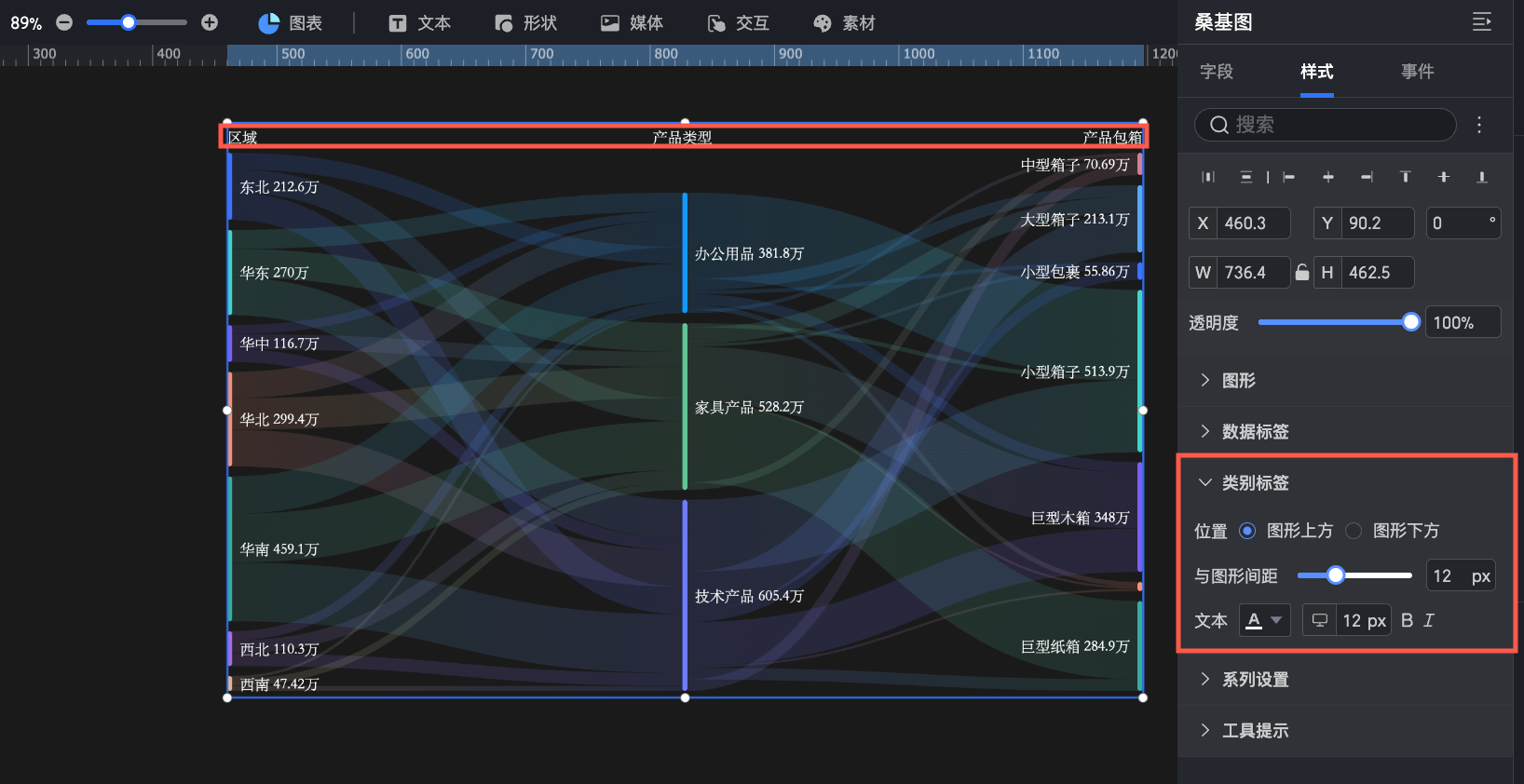

您可以在类别标签区域,进行如下操作。image

  • 位置:设置类别标签在图表中的显示位置,支持设置位于图形上方图形下方

  • 与图形间距:设置类别标签与图形间的垂直距离。

  • 文本:设置类别标签的文本样式。

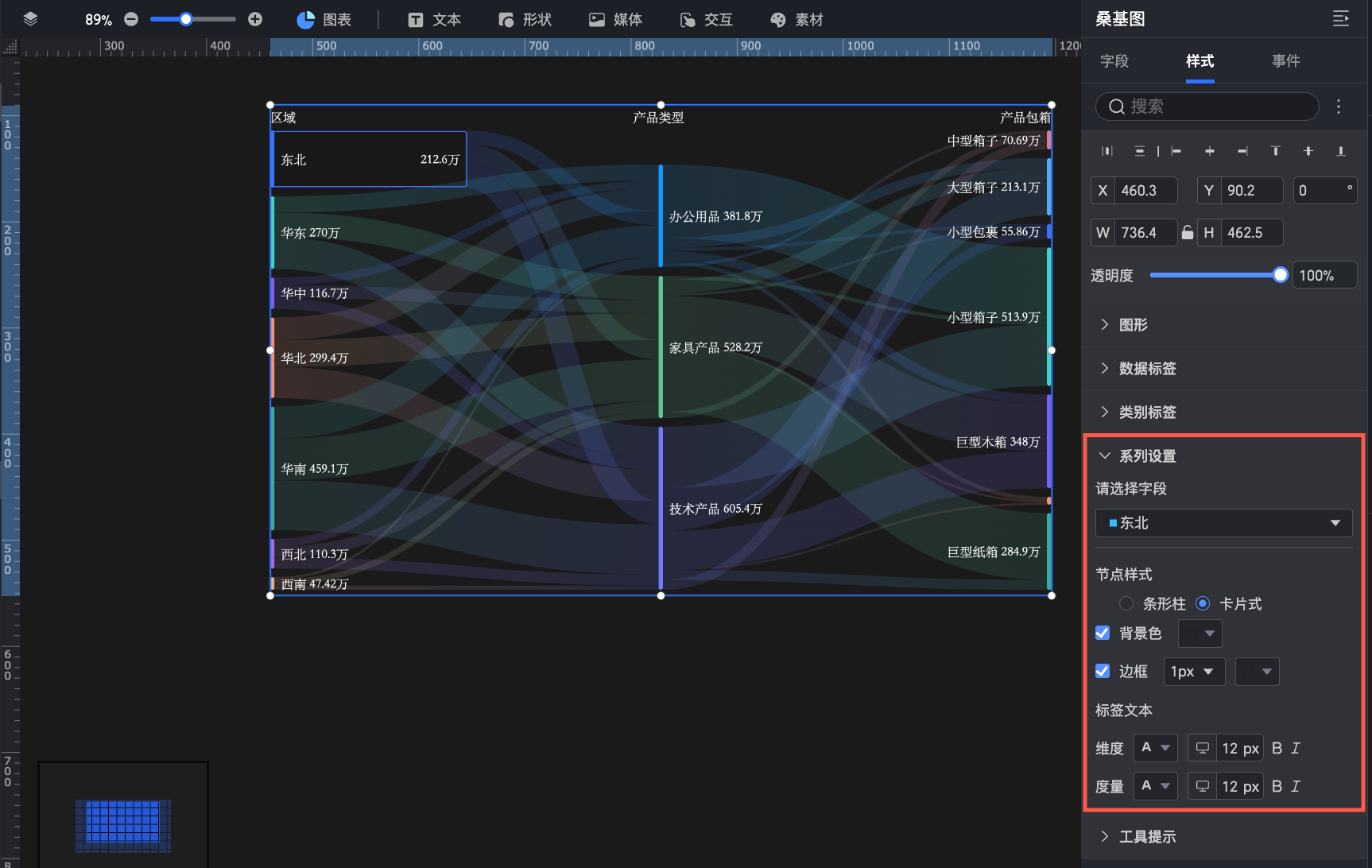

系列设置

您可以在系列设置区域,对某一维度值数据在图表中的展示样式进行如下操作。


  • 请选择字段:选择需要设置样式的维度值。

  • 节点样式:设置节点的展示样式,支持选择条形柱或卡片式。同时还可以在此设置节点的背景色及边框样式。

  • 标签文本:设置维度文本和度量文本的样式。

工具提示

当报表查看者将鼠标悬浮至某一气泡点时,将会自动显示工具提示。您可以在此设置工具提示的背景色和文本样式。
