调用链分析

筛选调用链

在调用链分析页签，按照以下说明筛选链路。

• 在左侧快捷筛选区域，通过状态、耗时、接口名称和主机地址维度快速筛选链路。

  筛选条件将会显示在页面顶部文本框内。

• 单击筛选右侧的文本框，在弹出的常用查询面板中选择需要查询的条件，也可以直接在文本框中输入查询的语句进行查询。查询语法说明，请参见调用链分析查询用法说明。

• 单击聚合右侧的下拉框，筛选所需的聚合条件。

  说明

  • 单击文本框右侧的图标可以保存当前筛选条件。

  • 单击文本框右侧已保存视图可以查看已保存的筛选条件，单击目标的筛选条件可以快速查看对应筛选条件下的链路信息。

链路列表

筛选设置完成后，调用链分析页签将会显示筛选过滤后的链路查询信息，包括调用次数和HTTP错误数的柱状图，调用耗时的时序曲线，以及Span列表和Trace列表。

在Span列表和Trace列表区域，您可以执行以下操作：

• 单击目标调用链的TraceId或右侧操作列的详情，可以查看调用链详情和拓扑视图。更多信息，请参见Trace详情。

• 单击目标调用链右侧操作列的日志，可以查看链路对应的日志信息。更多信息，请参见日志分析。

• Trace列表每个TraceId默认展示了Root Span，单击图标可以展开查看该TraceId下的所有Span。

• 单击右上角的图标可以增加或隐藏列表显示的参数。

• 将鼠标悬浮于调用链参数上，单击右侧的图标，可以将当前参数值添加为筛选条件。

散点图

散点图页面以时间为横轴，耗时指标为纵轴，显示调用链的耗时分布情况。将鼠标悬浮于散点上，可以显示散点对应的调用链的基本信息。单击散点可以查看调用链对应的调用详情。更多信息，请参见Trace详情。

全链路聚合

调用链分析对查询到的Span可以按照各个维度进行分析，但这些分析是针对单个Span，并未在链路级别深度分析。而全链路聚合功能支持通过指定条件查询分布式调用链路的TraceId（最多5000个），然后基于这些TraceId查询对应的Span，并聚合这些Span得出最终结果，整个过程保证聚合的链路完整性。

对于入口Span，A的请求数/请求比例表示A的请求总数为10次，比例为100%。B的请求数/请求比例为4/40.00%，表示只有4次请求调用了B，同理只有1次请求调用了C，对应的请求比例分别为40%和10%。其余的请求可能因逻辑判断或者异常而未调用B和C。这里反映了请求的分布比例。

A的span数/请求倍数为10/1.00，表示每次请求只调用了一次A，但是对于B而言，4次请求有8个Span，每次请求调用了2次B。这里反映了一次请求中Span的分布比例。

A的平均自身耗时/比例为5.00ms/25.00%，表示A除了B和C之外的平均耗时为5ms，只占整体平均耗时的25%。而子Span B和C因为没有子Span，所以自身耗时即整体耗时。这里反映了耗时的分布比例。

A的异常数/异常比例为2/20.00%，表示A发生了2次异常，占整体请求的20%。B的异常数/异常比例为2/50.00%，因为每次请求调用了2次B，总的请求数是4，异常比例是50%，那么2次请求发生了异常。所以B的分布可能是：一共有4次请求，其中有2次请求调用的4个Span B都是正常的，剩下2次请求中，首次Span B的调用都发生异常，然后重新调用成功。

全链路拓扑

全链路拓扑页签显示调用链聚合后的应用间拓扑。如下图所示，表示两个应用间存在调用关系，同时展示相应的请求数、错误数、响应时间等数据。

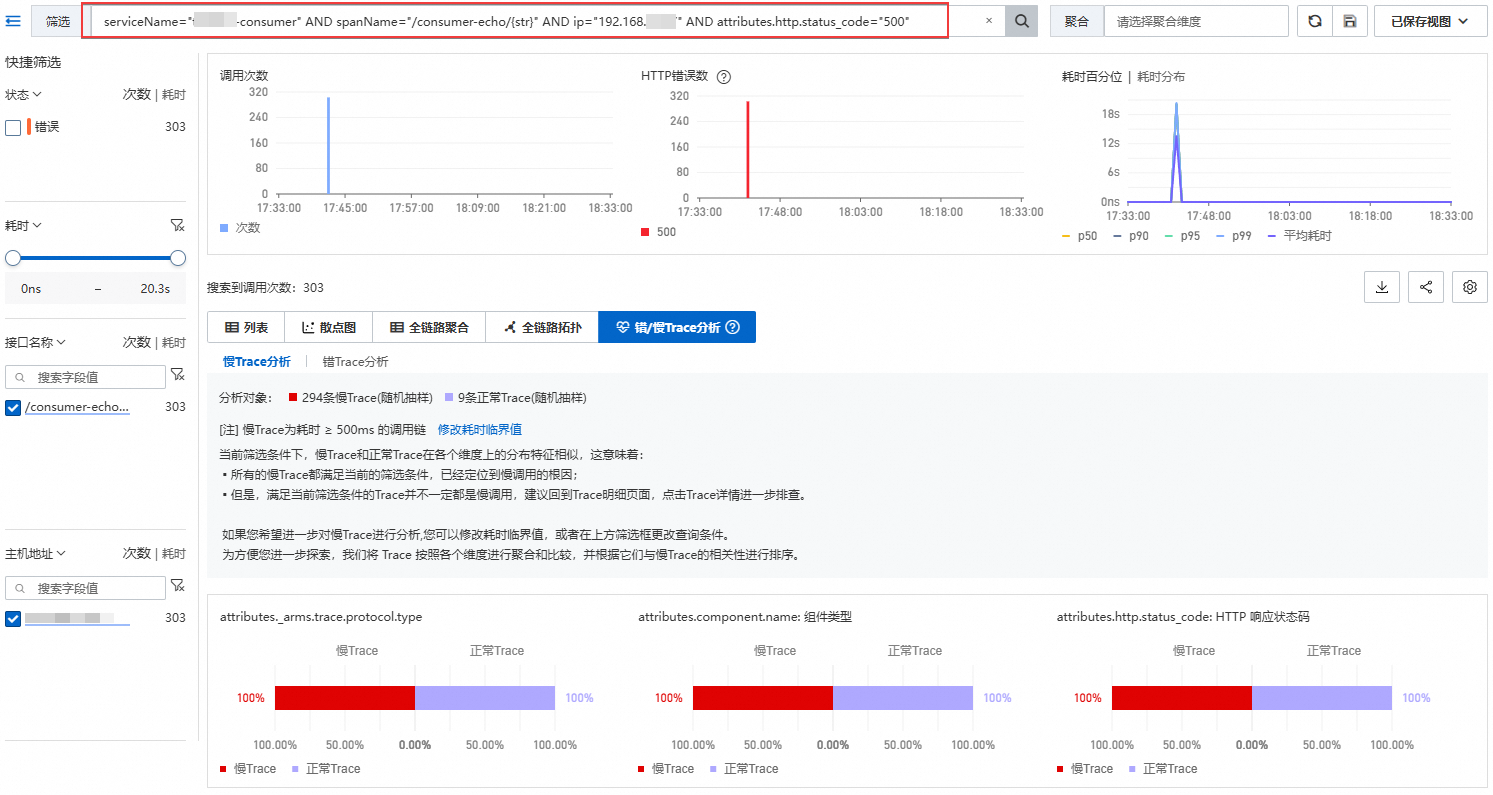

错/慢Trace分析

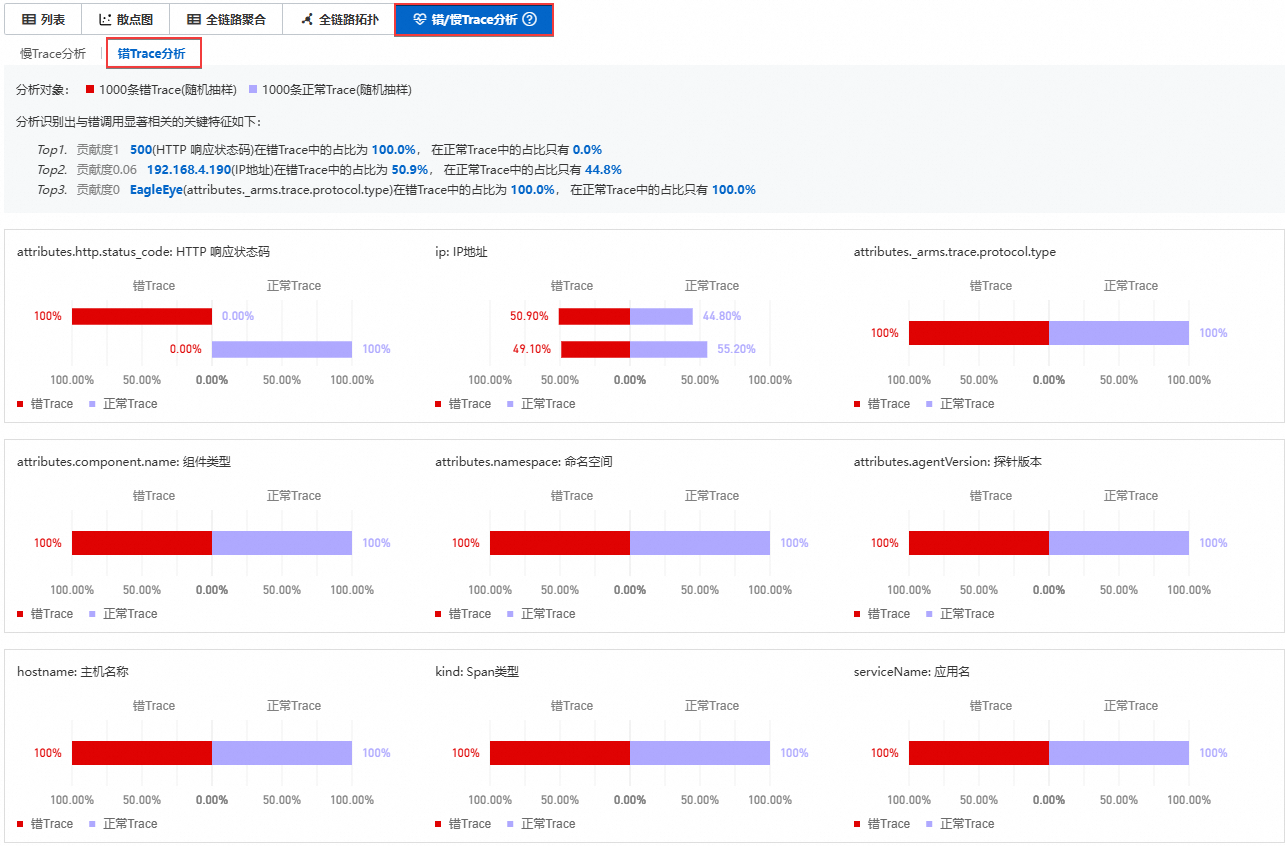

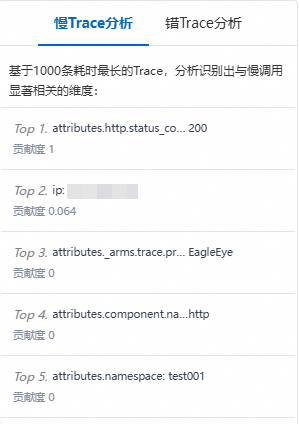

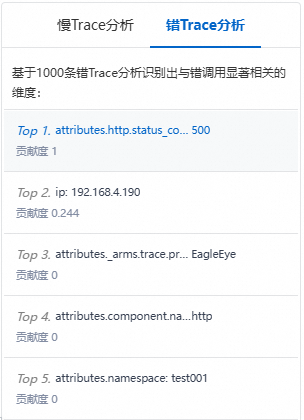

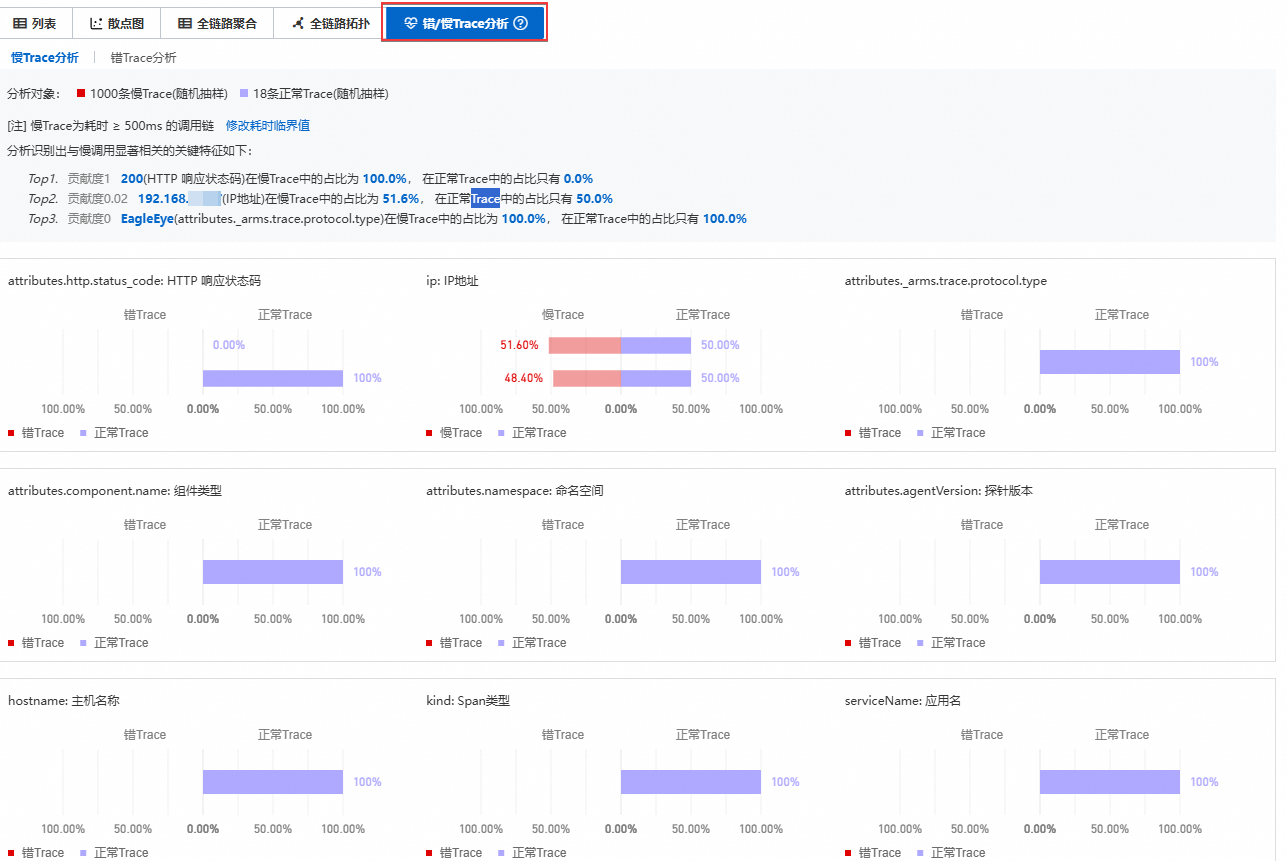

错/慢Trace分析一般用于异常调用链的维度特征提取，并进一步进行根因分析与定位，主要提供慢Trace分析和错Trace分析两种。

通过指定一组调用链列表，后台通过智能算法将选中的调用链与基线调用链进行对比分析，提取并展示高特征值的维度分析数据，便于进行异常根因的分析与排查。

二次开发

链路数据保存在您的SLS中，Project名称为proj-xtrace-<encode>-<region-id>，logstore名称为logstore-tracing。其中<region-id>是调用链分析对应的地域，例如cn-hangzhou。数据格式的含义，请参见调用链分析参数说明。您可以基于已存储的全量链路明细数据进行二次开发，自由组合筛选条件与聚合维度进行实时分析，可以满足不同场景的自定义诊断需求。更多使用方法，请参见实时分析链路数据。
