云网络

云网络的核心承载单元是专有网络VPC。VPC是云上安全隔离的虚拟网络环境，可灵活定义私网地址，划分子网，部署云服务。逻辑隔离的特性，使得VPC网络可以作为企业组网的管理单元，按照组织、业务、系统角色来规划企业的网络环境。

阿里云支持多种连通不同VPC网络的方案，包括对等连接、私网连接，以及云企业网。从企业上云的整体组网方案来看，我们通常建议通过云企业网来实现复杂的云上网络拓扑设计。

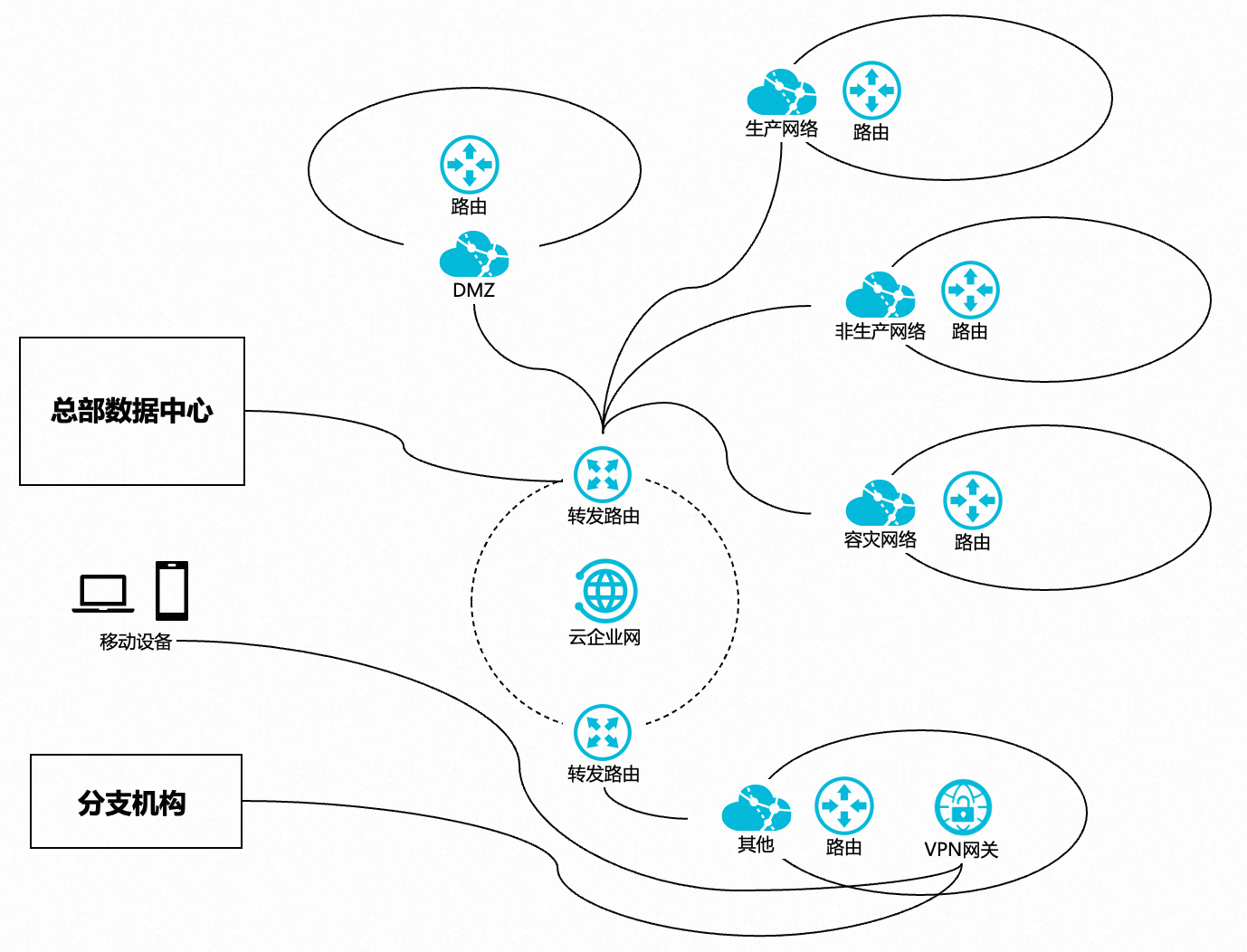

在SAP系统架构的规划中，我们通常建议按照如下的方式进行组网规划。

按系统角色规划网络

我们建议按照SAP系统角色来划分不同的虚拟网络段，以及将需要暴露到公网的组件单独放在一个虚拟网络中，构成DMZ区域。

部分共享服务，例如对象存储、云解析、云防火墙、WAF、负载均衡、弹性公网IP等，本身并没有VPC的概念，是在一个阿里云地域内都可用的服务。

而在VPC内部，可以按照需求灵活划分子网，例如将应用服务器、数据库服务器分布在不同的子网中。

以下是网络划分的一个示例。

VPC	网段（示例）	子网	网段（示例）	说明
生产网络	10.0.0.0/16	SAP应用子网	10.0.0.0/24	SAP生产环境应用服务器
生产网络	10.0.0.0/16	SAP数据库子网	10.0.1.0/24	SAP生产环境数据库服务器
非生产网络	192.168.0.0/16	SAP应用子网	192.168.0.0/24	SAP非生产环境应用服务器
非生产网络	192.168.0.0/16	SAP数据库子网	192.168.1.0/24	SAP非生产环境数据库服务器
DMZ网络	10.1.0.0/16	SAP DMZ子网	10.1.0.0/24	需要连接公网的SAP组件
容灾网络	10.11.0.0/16	SAP应用子网	10.11.0.0/24	SAP容灾环境应用服务器
容灾网络	10.11.0.0/16	SAP数据库子网	10.11.1.0/24	SAP容灾环境数据库服务器
容灾DMZ	10.12.0.0/16	SAP DMZ子网	10.12.0.0/24	容灾环境的DMZ区

网间互联

网间互联指的是不同网络之间的互联。在企业上云的场景中，通常指的是云上VPC网络间的互通，以及云上网络与本地网络之间的互通。

阿里云提供如下云网络产品，可以帮助您灵活组建一个混合云网络环境。

用途	云产品	简介	适用场景
VPC间互联	VPC对等连接	在两个VPC之间建立连接，实现私网互通。需要手动配置路由表。可以跨地域连接。不支持路由传递，即A与B、B与C分别配置了对等连接，但A与C无法互通。	小规模组网，VPC数量不超过2个。
VPC间互联云上云下组网	云企业网	网间互联的核心组件，通过转发路由器连通不同的私有网络，包括VPC间的互通、云上云下互通、跨账号和跨地域的互通等。支持路由学习，多个网络环境的互通配置简单。转发路由器功能强大，可以灵活定义网络访问路径。可管理跨地域互连的带宽，监控流量。	大规模组网，VPC数量超过2个，并且涉及到跨多个地域的互联需求。
云上云下组网	高速通道	在本地数据中心与云上网络间建立高速、稳定、安全的私网通信。	组建云上云下混合云网络，对网络性能、稳定性、安全性有较高要求。
云上云下组网	VPN网关	基于公网构建的加密隧道，将企业数据中心、企业办公网络或移动设备与云上私有网络互联。分IPSec-VPN与SSL-VPN。可以选择直接内嵌进云企业网的转发路由器中，而不在VPC中单独部署VPN网关。	对云上云下组网的网络性能与稳定性要求不高，追求性价比；选择VPN网关构建混合云组网的备用线路；有大量移动设备入网的需求。

公网访问

通常在一套SAP系统中，存在需要公网访问的组件。例如SAProuter、SAP Cloud Connector、提供对外服务的Fiori等。因此在云上网络架构中，我们建议单独划分一块面向公网的网络区域，即DMZ区。

阿里云弹性公网IP与NAT网关的组合，可以快速地为云上网络提供一个安全可靠的公网访问入口。

部署操作示例：

创建公网NAT网关，部署在DMZ VPC、DMZ子网中。
创建弹性公网IP，建议采用按流量付费的模式，配置灵活。
在创建好的NAT网关中，分别配置SNAT与DNAT条目，绑定对应的弹性公网IP。
- SNAT：出方向公网访问，条目粒度按实际业务需求，可以采用VPC粒度（VPC内工作负载均可访问公网）、交换机粒度（指定交换机子网的工作负载均可访问公网）、ECS/弹性网卡粒度（仅指定的ECS可访问公网）。
- DNAT：入方向公网访问，私网地址选择对应的工作负载，如部署SAProuter、SAP Cloud Connector的ECS。按照实际业务需求配置端口映射方式。

说明

DNAT配置端口映射时，注意如下SAP组件的默认端口。

SAP support访问SAProuter的端口为3299。
SAP Cloud Connector的连接端口以及管理网页端口为8443。

重要

公网NAT网关创建后，会在对应VPC路由表中写入一条0.0.0.0/0的默认路由条目，指向NAT网关实例。

如果VPC已经连接了云企业网的转发路由器，默认情况下，这条指向NAT网关的路由条目不会发布到转发路由中，需要手动操作发布动作。发布后，与这个转发路由器相连的所有VPC，均会学习到这条路由，进而使得这些VPC内的工作负载都获得访问公网的能力。

如果您希望严格控制内网环境的公网访问能力，建议您不要将该路由发布到转发路由器中。

云存储

在一套SAP系统部署的完整架构中，通常包含多种存储使用场景的需求。针对这些使用场景的需求，以下云存储产品在云上部署SAP系统架构中扮演重要的角色。

块存储

块存储EBS（Elastic Block Storage）是以“数据块”为最小单位提供读写的存储形态，在云上以“云盘”的形式为客户提供服务，是为云服务器 ECS 、容器计算服务 ACS 等提供的低时延、持久性、高可靠的块级随机存储。

ECS上部署的SAP系统对于云盘的需求，来源于对于文件系统的需求。SAP应用服务器与HANA数据库服务器，分别有不同的文件系统和对应的存储设备的需求。

阿里云有如下类型的块存储涉及到SAP部署架构的建议：（不同类型的块存储详细对比请参考块存储概述）

云盘类型	特点	在SAP部署中的使用场景
ESSD 云盘	高IOPS 低延迟	系统盘应用服务器文件系统
ESSD AutoPL 云盘	容量与性能可解耦支持预配置云盘性能（允许在存储容量不变的情况下，根据业务需求灵活配置预配置性能）支持性能突发（波动型业务在面临突发的数据读写压力时，ESSD AutoPL云盘会根据业务实际情况临时提升云盘性能）	HANA服务器数据盘
ESSD Entry 云盘	高IOPS 低延迟	系统盘开发/测试系统数据盘

其他的云盘类型，包括上一代云盘、本地盘、弹性临时盘，因其特殊的使用场景，以及所支持的ECS机型限制与SAP认证的ECS机型不符等原因，均不在此展开。

通用需求

每一台ECS实例都需要一块“系统盘”来承载ECS的操作系统。系统盘的生命周期与ECS一致，在创建ECS实例时同步创建，在释放ECS实例时同步释放。

文件系统	用途	云盘选型建议	建议容量
/	操作系统	ESSD PL0 ESSD Entry	100GiB

SAP应用服务器

NetWeaver软件架构的SAP应用服务器，区分不同的组件，在ECS上的部署方式也不同。但无论采用哪一种部署，主要的本地文件系统可以统一考虑。

文件系统	用途	云盘选型建议	建议容量
/usr/sap	SAP应用安装的文件系统	ESSD PL0	ASCS (ERS) 单独部署：100GiB PAS/AAS：根据单台ECS上计划安装的实例数量酌情规划，可按照 100GiB/实例的标准规划。

说明

此处仅考虑本地文件系统。

在SAP应用架构中，global file system，包括/sapmnt和/usr/sap/trans，由NFS承载，在文件存储章节中探讨。

另外，针对高可用架构，ASCS和ERS实例部署的最佳实践同样建议采用NFS的方式在集群中共享/usr/sap/<SID>/<ASCSinstance>和/usr/sap/<SID>/<ERSinstance>文件系统，在文件存储章节，以及高可用架构章节中探讨。

SAP HANA服务器

SAP HANA数据库的部署，包含几个重要的本地文件系统的规划划分。并且，SAP HANA数据库对存储IO性能也有较高的要求，因此规划SAP HANA部署时，如何选型和划分云盘，如何创建文件系统，需要特别关注。

文件系统	用途	云盘选型建议	建议容量
/hana/data	HANA数据库数据文件系统	ESSD PL1 及以上 ESSD AutoPL（推荐）	按照ECS实例内存大小的 1.2 ～ 1.5 倍规划。 /hana/data文件系统，建议采用3块存储做LVM条带化，提升IO吞吐性能。
/hana/log	HANA数据库日志文件系统	ESSD PL1 及以上 ESSD AutoPL（推荐）	按照ECS实例内存大小的 0.5 倍规划。
/hana/shared	HANA软件组件、安装介质、配置、日志等。	ESSD PL1 ESSD AutoPL（推荐）	按照ECS实例内存大小的 1 倍规划。

举例：假设选择的ECS实例内存为1TB：

/hana/data，总容量规划为1.5TB，选择3块500GB的ESSD AutoPL云盘，挂盘后按照LVM做条带化操作。
/hana/log，总容量规划为0.5TB，选择1块500GB的ESSD AutoPL云盘。
/hana/shared，总容量规划为1TB，选择1块1TB的ESSD AutoPL云盘。

说明

LVM条带化，条带数（stripe）为3，条带大小通常建议设为256KiB。若发挥最大IO性能，需要根据负载特性，以及实际业务的压测结果来选取合适的条带大小。

条带化命令参考：lvcreate -L <lv容量> -n <lv名称> -i 3 -I 256 <vg名称>

文件存储

阿里云文件存储 NAS（File Storage NAS）是一个可大规模共享访问，弹性扩展的分布式文件系统。在SAP部署架构中，NAS通常用作承载SAP应用服务器的global file system。

阿里云NAS提供多种规格选择，不同规格类型对比，请参考选型指导。

关于SAP部署架构中，NAS的选型建议、对应的文件系统、以及使用场景，请参考下表。

文件系统	用途	NAS选型建议	使用场景
/usr/sap/trans	存储传输文件、support package安装文件等。	通用型NAS - 性能型	SAP应用服务器部署
/sapmnt	存储参数文件。	通用型NAS - 性能型	SAP应用服务器部署
/usr/sap/<SID>/<ASCSinstance> /usr/sap/<SID>/ERSinstance>	ASCS/ERS高可用集群，实例安装的目标文件系统。	通用型NAS - 性能型极速型NAS	SAP ASCS/ERS高可用集群部署

对象存储

阿里云对象存储OSS（Object Storage Service）是一款海量、安全、低成本、高可靠的云存储服务，可提供99.9999999999%（12个9）的数据持久性，99.995%的数据可用性。多种存储类型供选择，全面优化存储成本。

在标准的SAP组件以及部署架构中，通常不包含对OSS的需求。不过有些业务流程可能涉及到文件落盘存储、数据备份等场景，可以考虑通过OSS产品特性来优化存储架构设计，获得最高的性价比。

关于OSS的产品特性、选型、售卖模式、配置指导，请参考官网文档。
