SAP NetWeaver 与 S/4HANA 应用服务器的高可用

1.1 选型原则

说明：SLES for SAP Applications 在标准版 SLES 基础上包含以下关键差异：

• 预集成 SAP 专用的高可用资源代理包（如 SAPInstance、SAPHanaSR 等）。

• 享有 SAP 和 SUSE 联合提供的技术支持通道。

• 与 SAP 软件的兼容性经过 SUSE 和 SAP 联合验证。

1.2 推荐版本

说明：具体版本请结合 SAP 产品可用性矩阵（PAM）和 SUSE 官方支持声明确认。

1.3 获取方式

阿里云上获取 SLES/SLES for SAP 操作系统有两种方式：

• 云市场购买订阅：在创建 ECS 实例时，从镜像市场选择 SLES 或 SLES for SAP 镜像。操作系统的订阅费用按需或包年包月计入 ECS 账单，无需单独管理 OS 许可证。适合新上云或希望简化许可证管理的场景。

• 自带许可证（BYOL）：如果已持有 SUSE 有效订阅，可使用自定义镜像方式将现有 OS 许可证用于阿里云 ECS 实例。需自行完成 SUSE 订阅注册和软件源（Repository）配置。适合已有企业级 SUSE 协议或从线下迁移上云的场景。

2.1 同可用区部署（推荐）

在同可用区部署模式下，ASCS 和 ERS 节点位于同一可用区，共享存储（NAS）也部署在同一可用区。

架构特点：

• 节点间网络延迟最低（通常 < 1ms）

• 共享存储访问延迟最低，适合对响应时间敏感的 Enqueue 操作

• 成本较低，无需跨可用区带宽费用

适用场景：

• 生产环境常规 HA 需求

• 对 SAP 事务响应时间有较高要求的系统

• 希望简化运维复杂度的场景

共享存储建议：

• 推荐使用阿里云 NAS（通用型或极速型） 作为 /sapmnt/<SID>、/usr/sap/<SID> 等共享目录的存储后端。

• 在 Simple Mount 架构下，ASCS 和 ERS 实例目录可共享同一个 NAS 文件系统。

2.2 跨可用区部署

在跨可用区部署模式下，ASCS 和 ERS 节点分别位于不同可用区，以实现可用区级别的故障隔离。

架构特点：

• 提供可用区级故障容灾能力

• 节点间网络延迟增加（通常 1-3ms，具体取决于地域）

• 共享存储访问延迟增加，可能影响 ASCS/ERS 性能

• 虚拟 IP 漂移必须使用跨可用区方案（如路由表漂移aliyun-vpc-move-ip方案）

• 架构复杂度和成本均高于同可用区部署

共享存储建议：

• 在跨可用区部署模式下，推荐使用阿里云 CPFS 同城冗余版本（ZRS）作为共享存储。CPFS ZRS 支持跨可用区访问和数据冗余，是跨可用区场景下实现存储层高可用的正确选择。

  注：当前阿里云 CPFS ZRS 处于邀测状态，如需创建，请参考 CPFS 存储冗余官网文档，提交工单进行申请。

• CPFS 跨可用区方案的优势：

  • 真正的跨可用区冗余：CPFS ZRS 文件系统本身具备跨可用区数据冗余能力，任一可用区故障不影响其他可用区对存储的访问。

  • 延迟可控：同一地域内跨可用区访问 CPFS 的延迟通常在 1~3ms，对 SAP Enqueue 和 Message Server 的性能影响在可接受范围内。若将 SAP 实例节点部署在与 CPFS ZRS 交换机所在的可用区内，可进一步降低访问延迟，实现同可用区内 IO 访问的效果。

  • 统一管理：一个 CPFS 文件系统即可覆盖所有集群节点的共享存储需求，无需为每个可用区创建独立的存储实例。

• CPFS 的关键注意事项：

  • NFSv3 协议：CPFS-NFS 当前仅支持 NFSv3，不支持 NFSv4。SAP ASCS/ERS 场景下 NFSv3 完全满足功能需求。

  • CPFS-NFS 客户端：需要安装阿里云专用的 CPFS-NFS 客户端（aliyun-alinas-utils），并通过 mount -t cpfs-nfs 命令挂载。

  • AppArmor 配置：在 SUSE 操作系统上，CPFS-NFS 客户端的 haproxy 代理进程受 AppArmor 限制，需在挂载参数中指定 hp_config_dir 为 AppArmor 放行的路径（详见 4.3.4 节）。

决策建议：

3.1 ASCS/ERS 节点

ASCS 和 ERS 节点的资源需求相对较低，主要消耗 CPU 和内存用于锁管理和消息路由。

推荐实例族（按代际优先级排序）：

ASCS/ERS 节点典型选型建议：

3.2 PAS/AAS 节点

PAS（Primary Application Server）和 AAS（Additional Application Server）承载实际的业务负载，选型需根据 SAP Sizing 结果确定。这些节点不需要集群化，通过多实例横向扩展（Adding AAS）来提升处理能力和可用性。

常用实例族包括：

4.1 存储用途总览

4.2 同可用区场景：NAS

在同可用区部署模式下，推荐使用阿里云 NAS 作为应用层共享存储。

NAS 配置要点：

• 选择 通用型 NAS 或 极速型 NAS（对延迟更敏感的场景选极速型）

• NAS 文件系统应与 ECS 节点位于同一可用区

• 为 ASCS 和 ERS 各创建独立的 NAS 文件系统（传统架构），或共享一个 NAS（Simple Mount 架构）

• NAS 挂载参数推荐：

vers=4,minorversion=0,rsize=1048576,wsize=1048576,hard,timeo=600,retrans=2,_netdev,noresvport

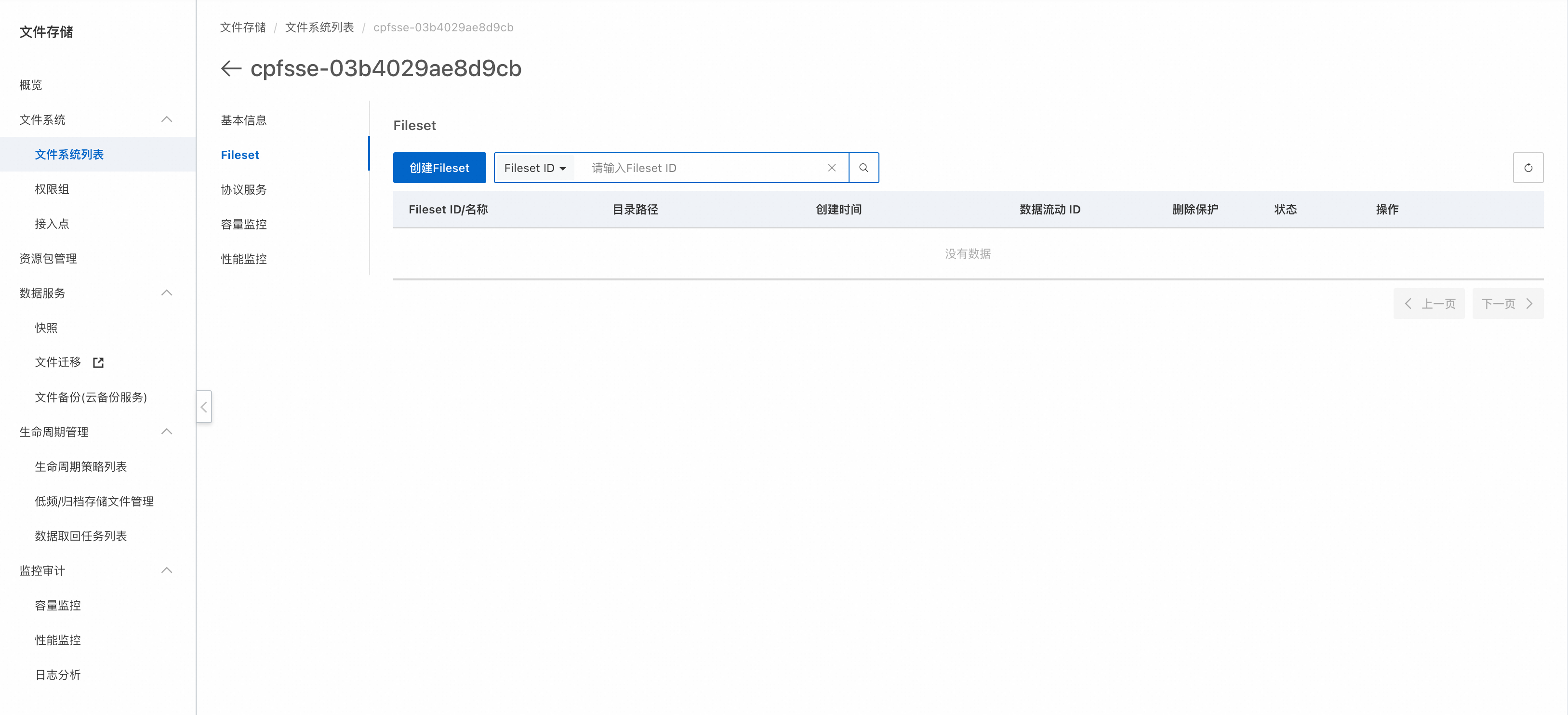

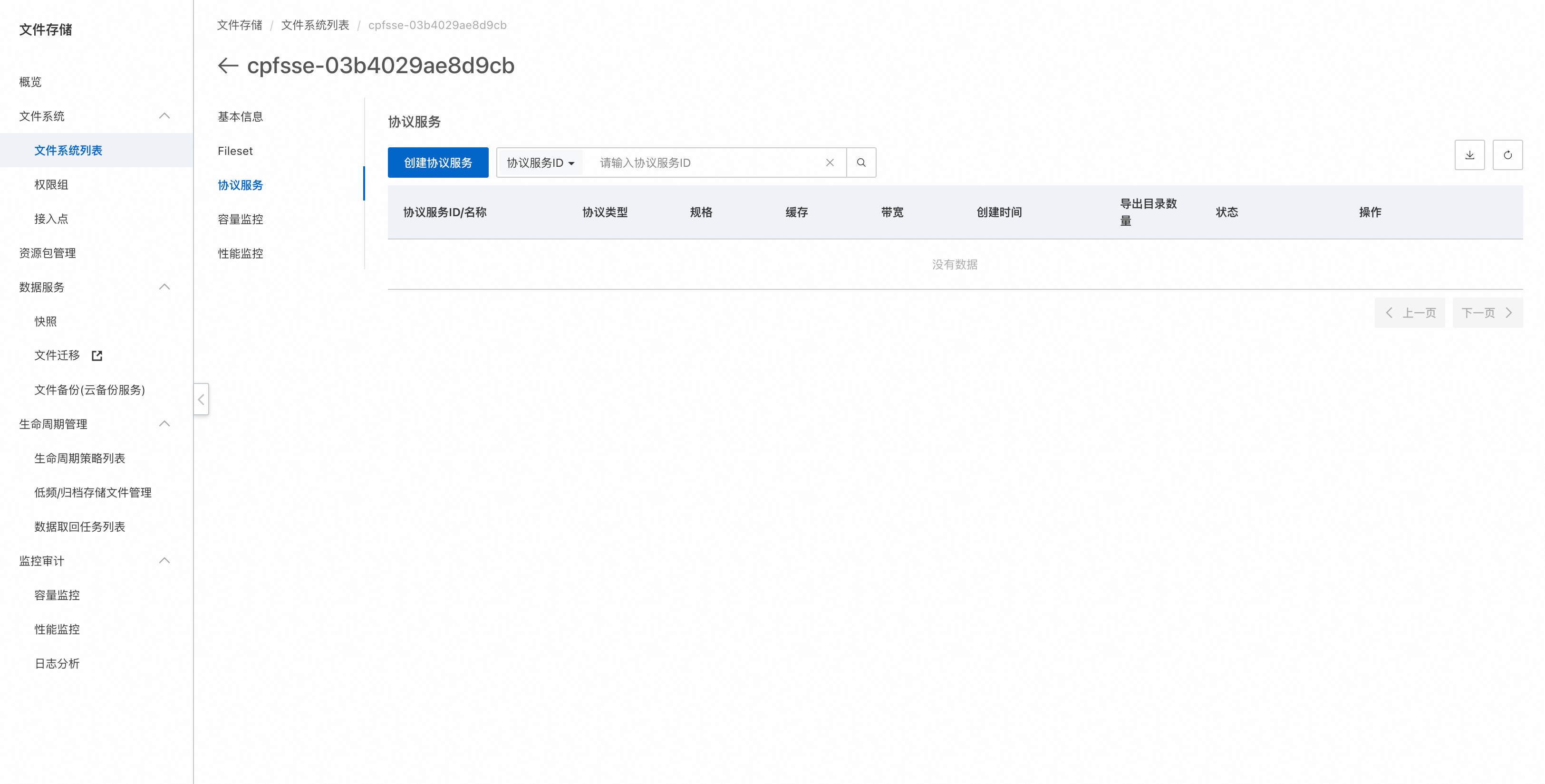

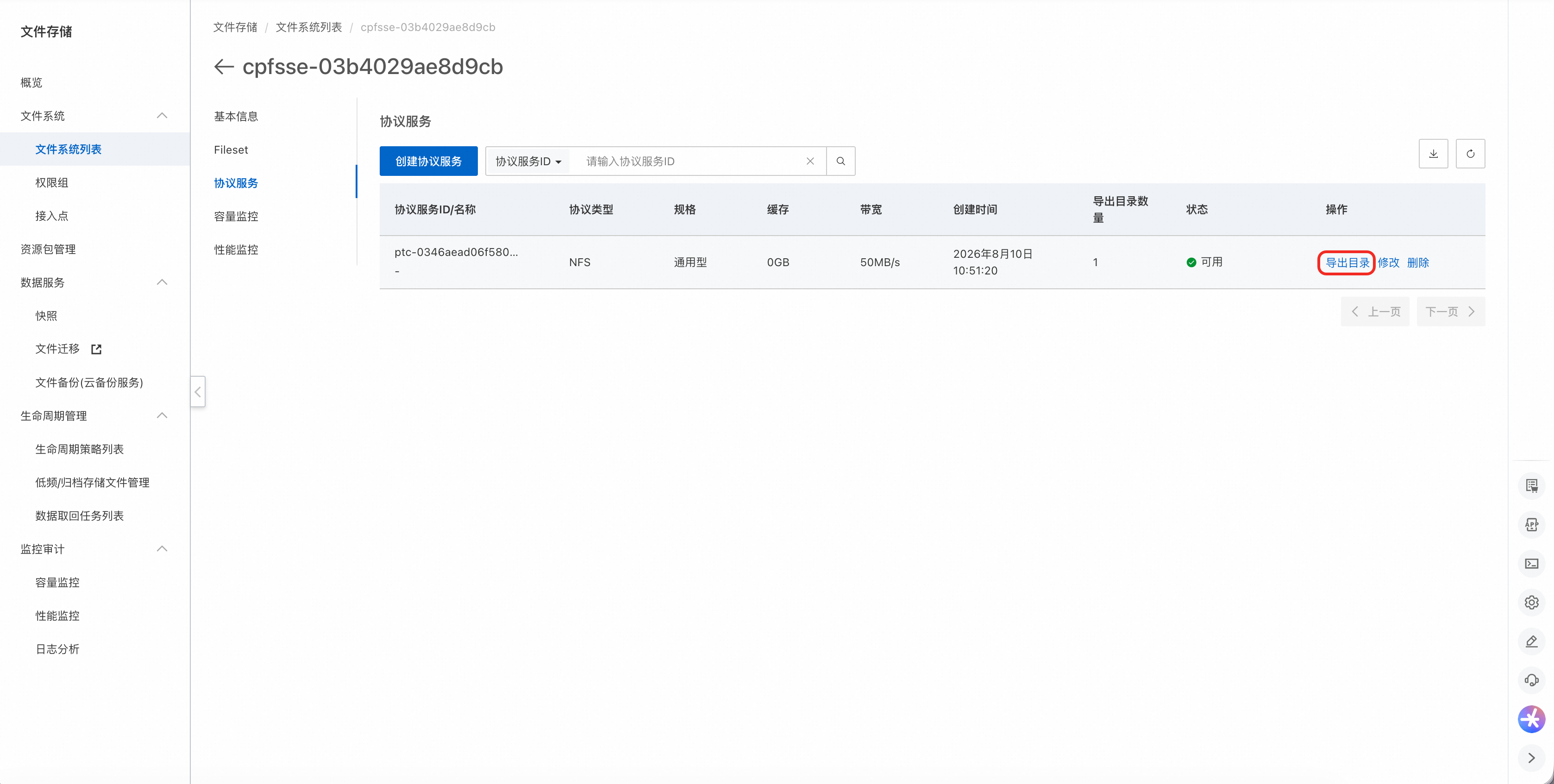

4.3 跨可用区场景：CPFS

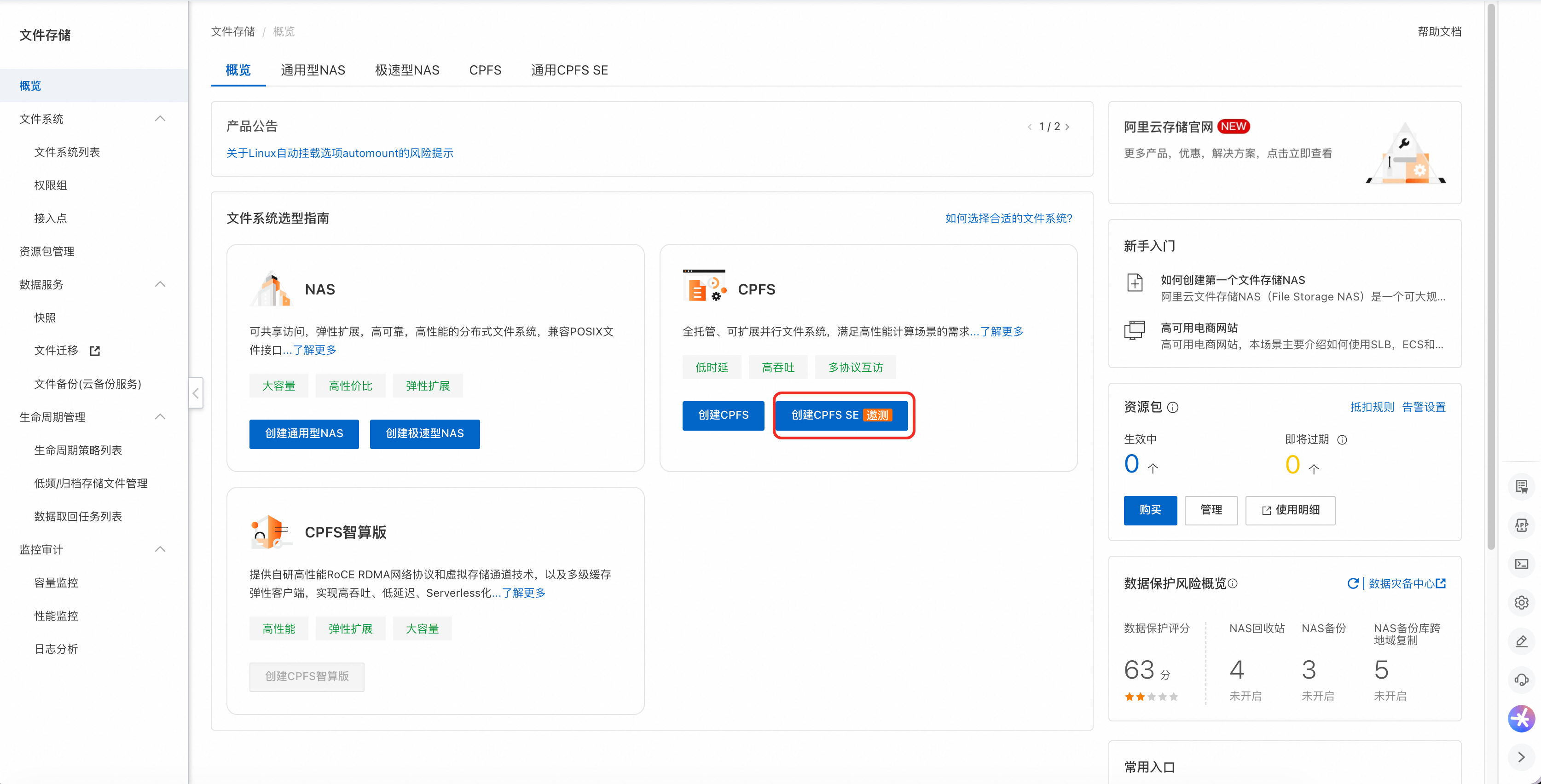

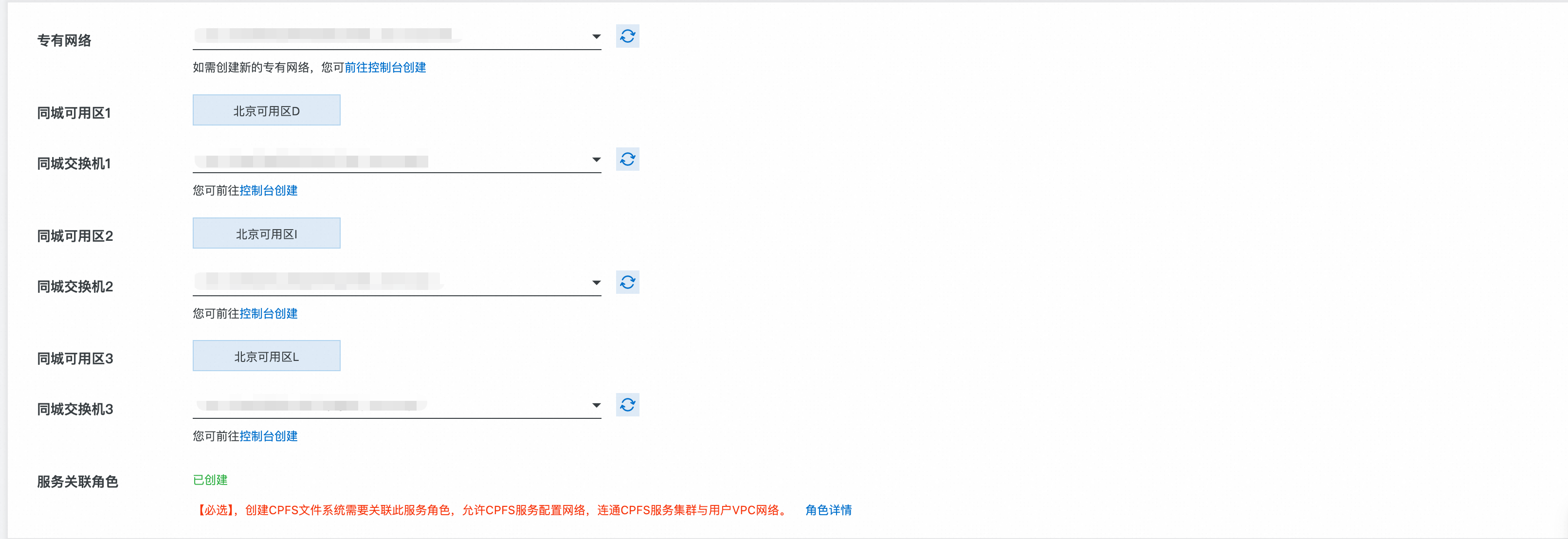

在跨可用区部署模式下，推荐使用阿里云 CPFS 同城冗余版本（ZRS）作为共享存储。CPFS ZRS 支持跨可用区访问和数据冗余，是跨可用区场景下实现存储层高可用的正确选择。

注：当前阿里云 CPFS ZRS 处于邀测状态，如需创建，请参考 CPFS 存储冗余官网文档，提交工单进行申请。

CPFS 方案核心优势：

• 跨可用区冗余：CPFS ZRS 文件系统本身具备跨可用区数据冗余能力，多个可用区可同时访问同一文件系统。任一可用区故障不影响其他可用区的存储访问。

• 统一访问点：不同可用区的 ECS 实例使用相同的 CPFS 挂载地址，无需为每个可用区创建独立的存储实例。

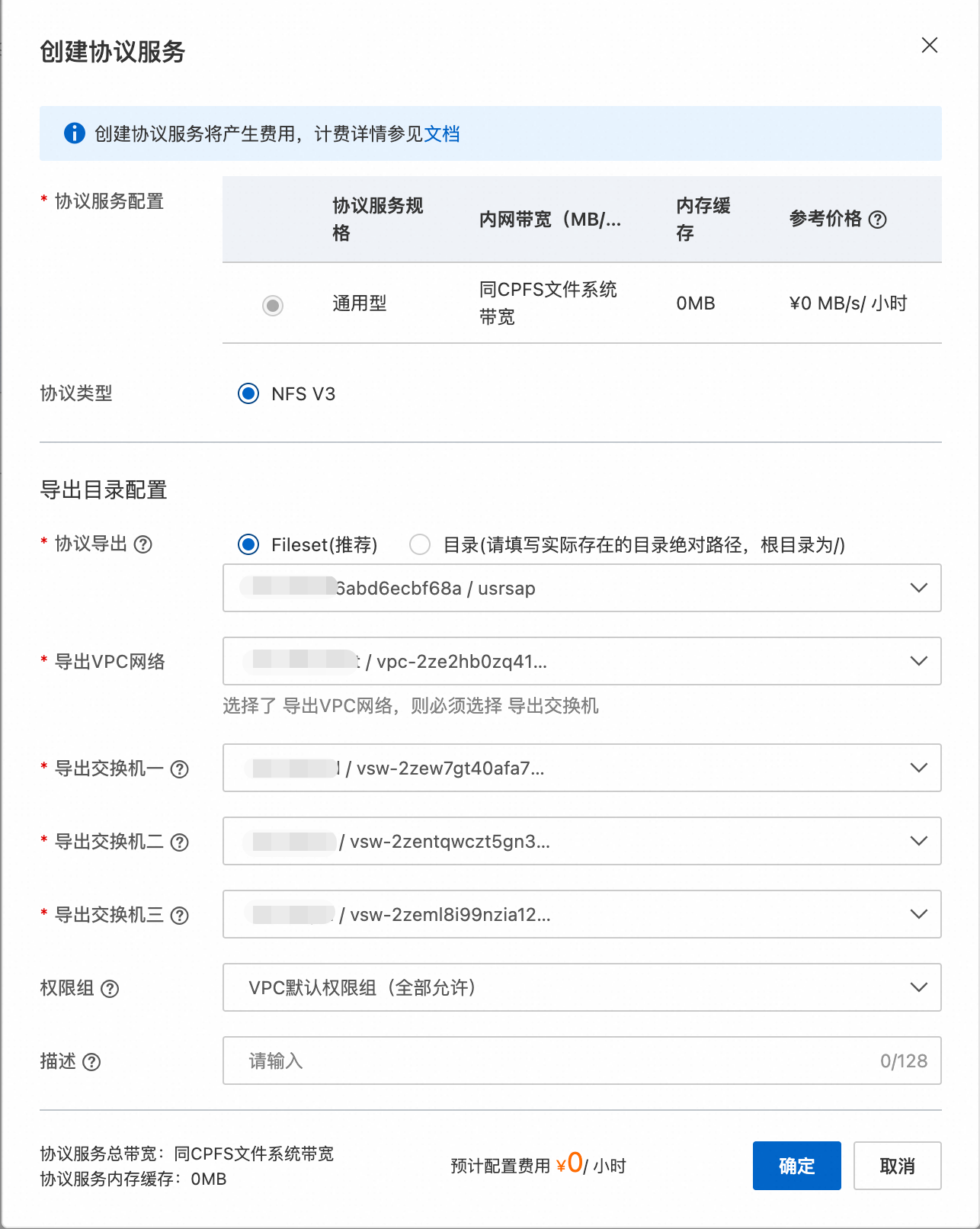

• 协议支持：CPFS 通过 NFSv3 协议提供文件系统访问，功能上完全满足 SAP ASCS/ERS 的共享存储需求。

CPFS 使用要点：

• 需要在 ECS 实例上安装阿里云 CPFS-NFS 客户端（aliyun-alinas-utils）。

• CPFS 使用 cpfs-nfs 文件系统类型挂载，通过 haproxy 进程代理 IO 访问。

• 在 SUSE 操作系统上，haproxy 受 AppArmor 限制，挂载参数中必须指定 hp_config_dir（详见 4.3.4 节）。

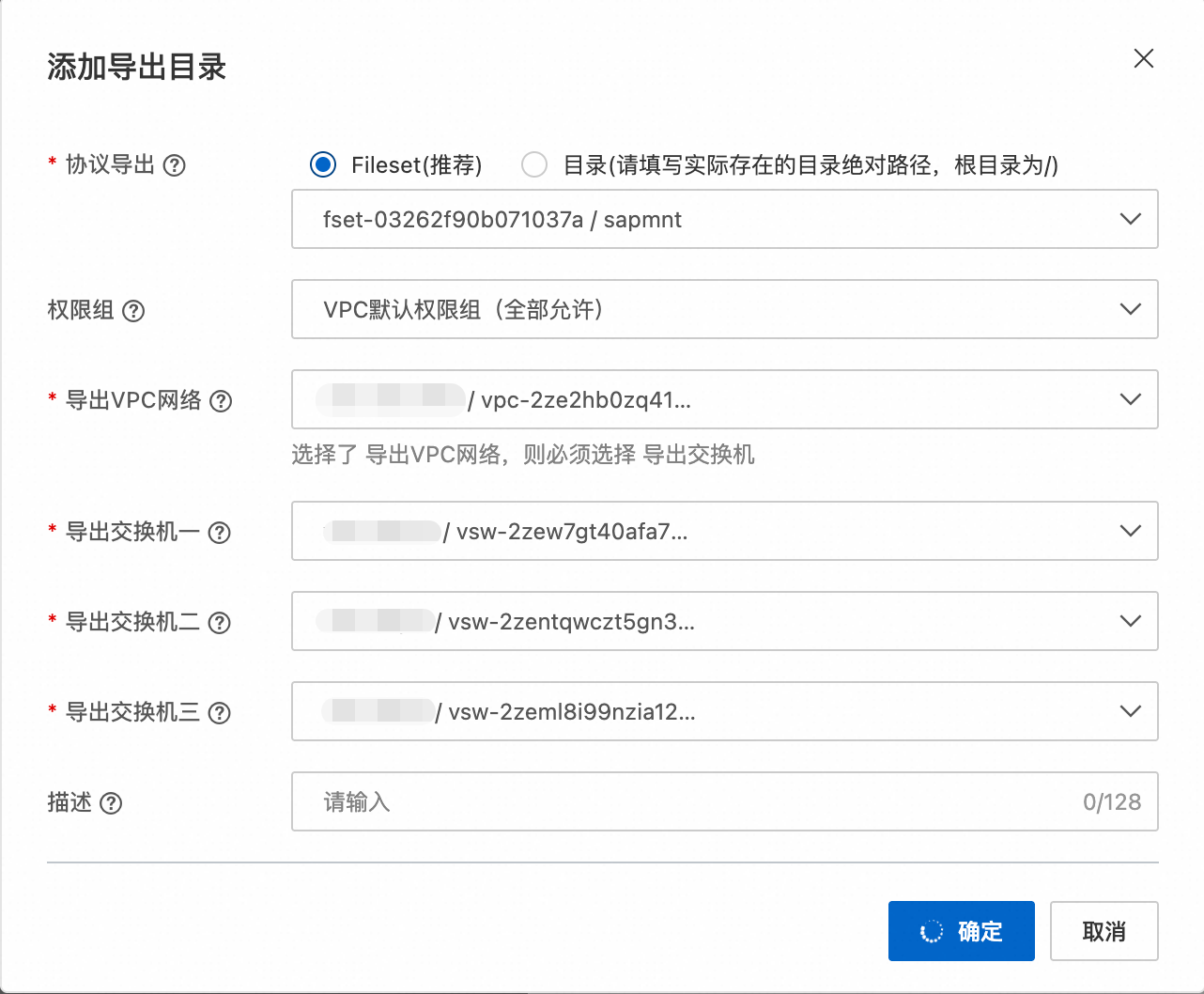

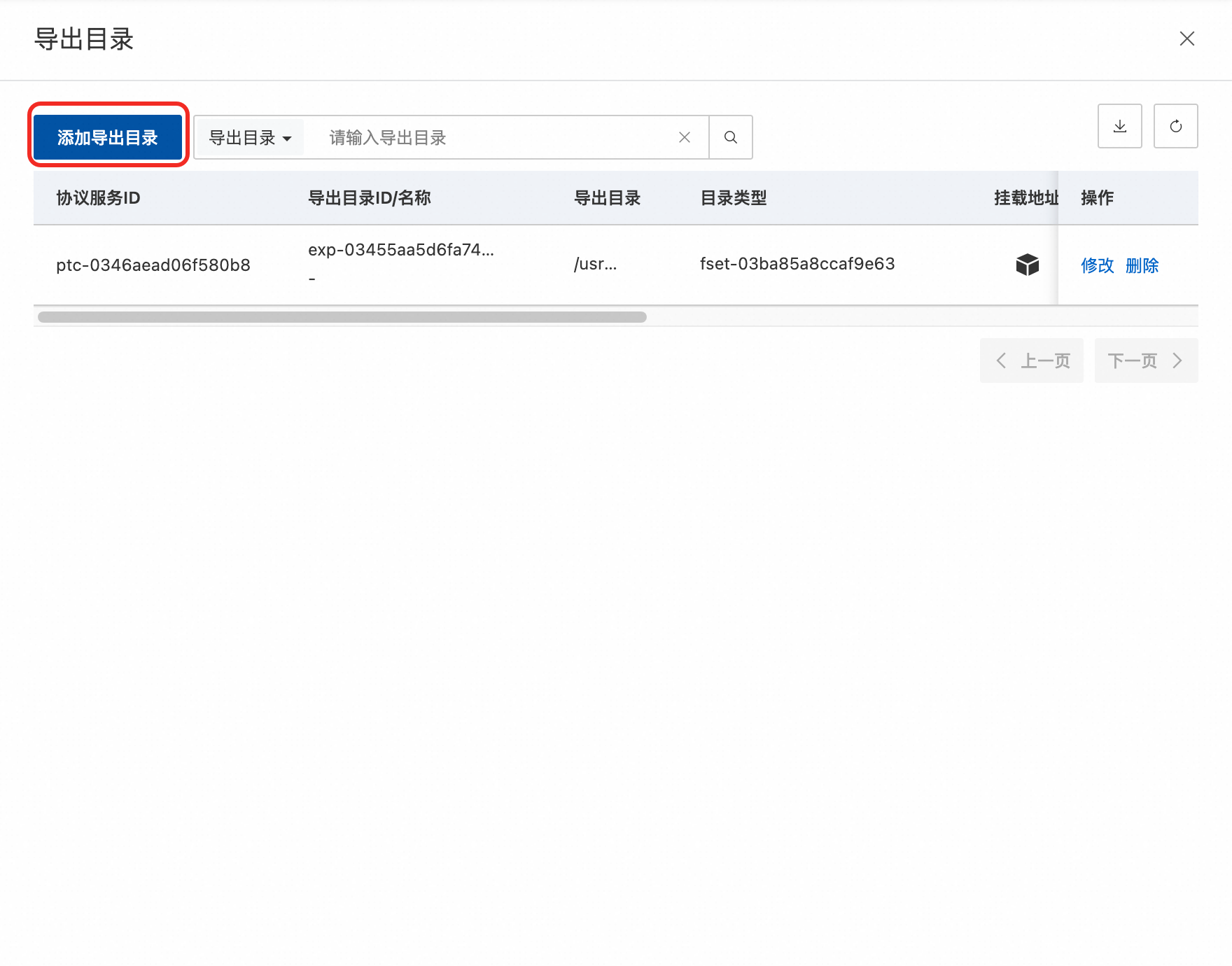

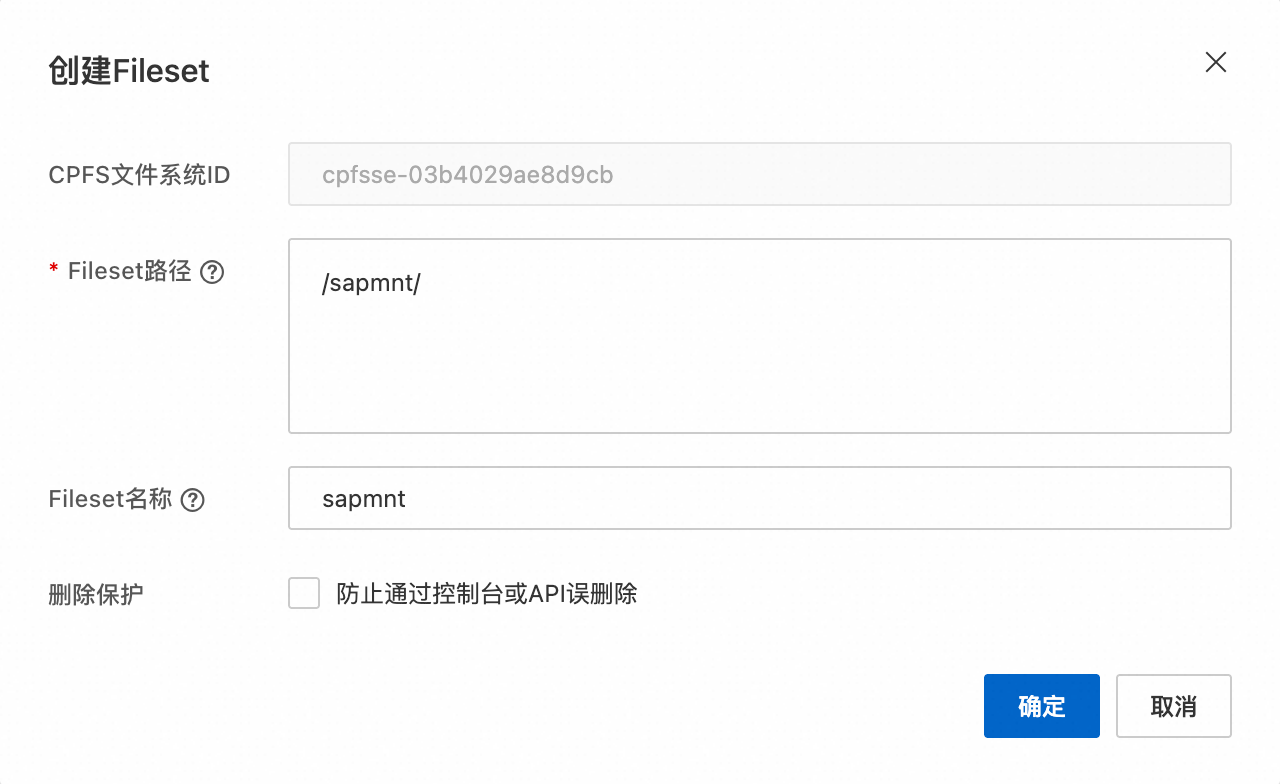

• ASCS 和 ERS 实例目录可共享同一个 CPFS 文件系统的不同导出目录。

部署建议：

• 部署前应在目标地域实测 CPFS 跨可用区访问延迟，确保满足 SAP 业务对 Enqueue 和 Message Server 响应时间的要求。

• 建议在 /etc/fstab 中使用 _netdev 参数防止网络就绪前挂载。

• hp_config_dir 参数应选择 haproxy 的 AppArmor profile 已放行的路径（推荐 /etc/haproxy/）。

# 下载 CPFS-NFS 客户端 RPM 包（SUSE 15 专用）
wget https://cpfs-hangzhou-nfs-client.oss-cn-hangzhou.aliyuncs.com/aliyun-alinas-utils-latest.lp15.x86_64.rpm

# 安装客户端
sudo zypper --no-gpg-checks install -y aliyun-alinas-utils-*.rpm

# 验证安装
which mount.cpfs-nfs
# 预期输出：/usr/sbin/mount.cpfs-nfs

# /sapmnt - CPFS 跨可用区共享
<cpfs file system id>.region.cpfs.aliyuncs.com:/share/<导出目录>   /sapmnt   cpfs-nfs   vers=3,rsize=1048576,wsize=1048576,hard,timeo=600,retrans=2,_netdev,noresvport,hp_config_dir=/etc/haproxy/   0   0

# /usr/sap - CPFS 跨可用区共享
<cpfs file system id>.region.cpfs.aliyuncs.com:/share/<导出目录>   /usr/sap   cpfs-nfs   vers=3,rsize=1048576,wsize=1048576,hard,timeo=600,retrans=2,_netdev,noresvport,hp_config_dir=/etc/haproxy/   0   0

/etc/apparmor.d/usr.sbin.haproxy

# 查看 haproxy 的完整 AppArmor profile
cat /etc/apparmor.d/usr.sbin.haproxy

# 快速提取所有路径白名单规则
grep -E '^\s*/' /etc/apparmor.d/usr.sbin.haproxy

# 查看 AppArmor 状态（确认 haproxy profile 处于 enforce 模式）
aa-status | grep haproxy

# 查看 /var/log/aliyun/cpfs/mount.log 获取挂载失败时的详细错误信息
tail -50 /var/log/aliyun/cpfs/mount.log

5.1 可用区与 IP 地址规划

IP 地址规划需结合可用区部署方式。以下为示例规划：

同可用区部署示例：

跨可用区部署示例：

5.2 阿里云 OpenAPI 端点

集群 STONITH 设备和 VIP 资源代理需要通过阿里云 OpenAPI 进行操作。在 VPC 内部可以通过内网端点访问，无需配置 NAT 网关：

• ECS 端点：ecs-vpc.<region-id>.aliyuncs.com

• VPC 端点：vpc-vpc.<region-id>.aliyuncs.com

5.3 /etc/hosts 配置

所有集群节点的 /etc/hosts 必须包含完整的名称解析（示例）：

10.0.1.10      sapapp1          # ASCS 节点
10.0.1.11      sapapp2          # ERS 节点（同可用区）
# 或 10.0.2.10  sapapp2          # ERS 节点（跨可用区）
10.0.100.11    vsapascs         # ASCS 虚拟主机名
10.0.100.12    vsapers          # ERS 虚拟主机名

6.1 Simple Mount 架构（推荐）

Simple Mount 架构通过 NFS 共享替代集群控制的文件系统资源，大幅简化集群配置和维护。

同可用区部署 - NFS Server (阿里云 NAS):
├── /sapmnt/<SID>             ──  所有节点 NFSv4 挂载
└── /usr/sap/<SID>            ──  所有集群节点 NFSv4 挂载
    ├── ASCS<xx>/             ──  ASCS 实例目录
    ├── ERS<xx>/              ──  ERS 实例目录
    └── SYS/                  ──  系统目录

跨可用区部署 - NFS Server (阿里云 CPFS):
├── /share/sapmnt             ──  所有节点 CPFS-NFS (NFSv3) 挂载
└── /share/usrsap             ──  所有集群节点 CPFS-NFS (NFSv3) 挂载
    ├── ASCS<xx>/             ──  ASCS 实例目录
    ├── ERS<xx>/              ──  ERS 实例目录
    └── SYS/                  ──  系统目录

各节点本地文件系统:
/usr/sap/                     ──  本地 XFS（包含 sapservices, saphostagent）

同可用区部署（NAS），在各节点的 /etc/fstab 中配置 NFS 挂载：

<nas-endpoint>:/sapmnt/<SID>     /sapmnt/<SID>     nfs     vers=4,rsize=1048576,wsize=1048576,hard,timeo=600,retrans=2,_netdev,noresvport  0 0
<nas-endpoint>:/usr/sap/<SID>    /usr/sap/<SID>    nfs     vers=4,rsize=1048576,wsize=1048576,hard,timeo=600,retrans=2,_netdev,noresvport  0 0

跨可用区部署（CPFS），在各节点的 /etc/fstab 中配置 CPFS-NFS 挂载：

<cpfs-endpoint>:/share/sapmnt    /sapmnt           cpfs-nfs vers=3,rsize=1048576,wsize=1048576,hard,timeo=600,retrans=2,_netdev,noresvport,hp_config_dir=/etc/haproxy/  0 0
<cpfs-endpoint>:/share/usrsap    /usr/sap           cpfs-nfs vers=3,rsize=1048576,wsize=1048576,hard,timeo=600,retrans=2,_netdev,noresvport,hp_config_dir=/etc/haproxy/  0 0

6.2 Classic Mount 架构

Classic Mount 架构为 ASCS 和 ERS 各使用独立的 NAS 文件系统，通过 Pacemaker 的 Filesystem 资源代理控制挂载/卸载：

NAS 文件系统 1 --> /usr/sap/<SID>/ASCS<xx>  (由集群控制挂载)
NAS 文件系统 2 --> /usr/sap/<SID>/ERS<xx>   (由集群控制挂载)
NFS 共享       --> /sapmnt                   (OS 层面挂载)
NFS 共享       --> /usr/sap/<SID>/SYS        (OS 层面挂载)

7.1 前提条件

• 操作系统：SUSE Linux Enterprise Server for SAP Applications 15 SP1 或更高版本

• 软件包：sap-suse-cluster-connector >= 3.1.0，sapstartsrv-resource-agents >= 0.9.1，resource-agents >= 4.x

• 禁用 ASCS 和 ERS 的 systemd 自启动服务

• 安装阿里云专用 STONITH 设备（fence_aliyun）和 VIP 资源代理（aliyun-vpc-move-ip）

7.2 阿里云专用组件安装

安装相关依赖包：

zypper install libcurl-devel fence-agents
pip3 install pycurl pexpect
pip install aliyun-python-sdk-core aliyun-python-sdk-vpc aliyun-python-sdk-ecs

安装 fence_aliyun：

curl https://raw.githubusercontent.com/ClusterLabs/fence-agents/refs/heads/main/agents/aliyun/fence\_aliyun.py \
  -o /usr/sbin/fence_aliyun
chmod 755 /usr/sbin/fence_aliyun
chown root:root /usr/sbin/fence_aliyun
sed -i "s|@PYTHON@|$(which python3 2>/dev/null || which python 2>/dev/null)|" /usr/sbin/fence_aliyun
sed -i "s|@FENCEAGENTSLIBDIR@|/usr/share/fence|" /usr/sbin/fence_aliyun

安装 aliyun-vpc-move-ip：

mkdir -p /usr/lib/ocf/resource.d/aliyun
curl https://raw.githubusercontent.com/ClusterLabs/resource-agents/refs/heads/main/heartbeat/aliyun-vpc-move-ip \
  -o /usr/lib/ocf/resource.d/aliyun/vpc-move-ip
chmod 755 /usr/lib/ocf/resource.d/aliyun/vpc-move-ip
chown root:root /usr/lib/ocf/resource.d/aliyun/vpc-move-ip

配置 RAM 角色认证：

创建 RAM 策略 SAP-HA-ROLE-POLICY，包含以下权限：

{
    "Version": "1",
    "Statement": [
        {
            "Effect": "Allow",
            "Action": [
                "ecs:StartInstance",
                "ecs:StopInstance",
                "ecs:RebootInstance",
                "ecs:Describe*"
            ],
            "Resource": ["*"]
        },
        {
            "Effect": "Allow",
            "Action": [
                "vpc:CreateRouteEntry",
                "vpc:DeleteRouteEntry",
                "vpc:Describe*"
            ],
            "Resource": ["*"]
        }
    ]
}

创建 RAM 角色 SAP-HA-ROLE 并绑定该策略，然后将此RAM角色绑定到所有集群ECS实例：

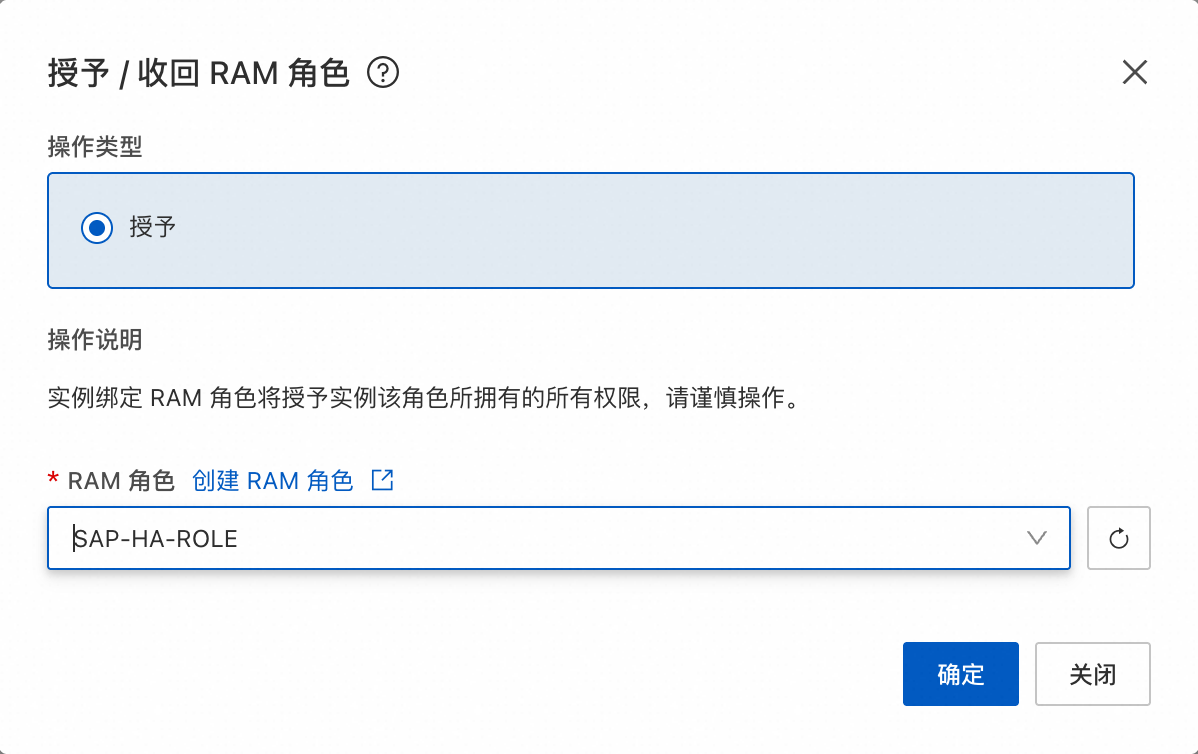

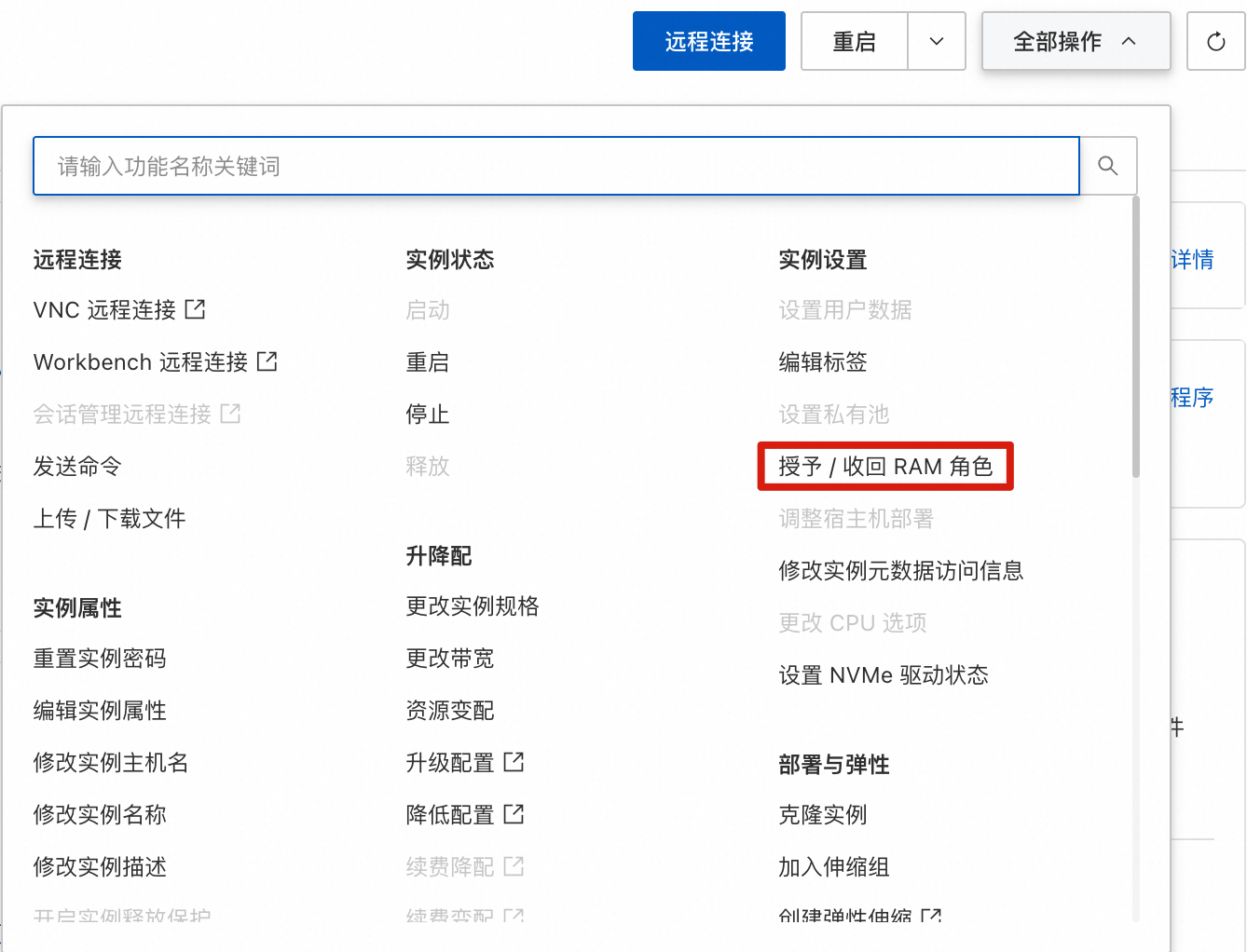

在控制台选择对应的 ECS 实例，在"全部操作"中点击"授予 / 收回 RAM 角色"。

在弹出的对话框中，RAM 角色选择在前置步骤中创建的"SAP-HA-ROLE"，并完成授予。

针对 HANA 集群的 ECS 节点，同样执行上述动作。

阿里云 CLI 授权：

在 ECS 上安装阿里云 CLI：

/bin/bash -c "$(curl -fsSL https://aliyuncli.alicdn.com/install.sh)"

配置阿里云 CLI 授权：

# aliyun configure --profile ecsRamRoleProfile --mode EcsRamRole
Configuring profile 'ecsRamRoleProfile' in 'EcsRamRole' authenticate mode...
Ecs Ram Role []:
Default Region Id []:
Default Output Format [json]: json (Only support json)
Default Language [zh|en] en:
Saving profile[ecsRamRoleProfile] ...Done.

• Ecs Ram Role: SAP-HA-ROLE

• Default Region Id: 输入 ECS 所在的 region id，如 cn-shanghai

7.3 配置节点间 SSH 互信

分别在两个节点上以 root 用户生成密钥并交换公钥：

ssh-keygen -t rsa -b 4096 -N "" -f /root/.ssh/id_rsa
ssh-copy-id -i /root/.ssh/id_rsa.pub root@<对端节点>

验证：

ssh root@<对端节点> "hostname"

7.4 集群初始化

# 在节点1执行
ha-cluster-init -y -i eth0 -u

# 在节点2执行
ha-cluster-join -y -c <节点1的 node 名称或 ip 地址> -i eth0

虚拟主机名的初始化

SAP 应用层高可用架构下，要将 ASCS 与 ERS 实例分别安装在对应的虚拟主机名下。但在 Pacemaker 集群控制的 aliyun-vpc-move-ip 资源正常运行之前，ECS 的虚拟 IP 地址是不生效的，对应的虚拟主机名也无法正确解析。因此在 ASCS 与 ERS 实例安装之前，建议先在已经初始化的集群中，配置好 aliyun-vpc-move-ip 资源。

以 ENSA2 Simple Mount 架构在阿里云上的资源配置（SID=EN2，ASCS实例号=00，ERS实例号=10）为例，对应的 aliyun-vpc-move-ip 集群脚本如下：

# ASCS虚拟IP（使用阿里云vpc-move-ip）
# routing_table参数的值为ECS所在VPC对应的默认路由表ID
primitive rsc_ip_EN2_ASCS00 ocf:aliyun:vpc-move-ip \
    params address=<ascs-vip> \
           routing_table=<routing-table-id> \
           endpoint=vpc-vpc.<region-id>.aliyuncs.com \
           interface=eth0 \
    op monitor interval=10s timeout=20s

# ERS虚拟IP
# routing_table参数的值为ECS所在VPC对应的默认路由表ID
primitive rsc_ip_EN2_ERS10 ocf:aliyun:vpc-move-ip \
    params address=<ers-vip> \
           routing_table=<routing-table-id> \
           endpoint=vpc-vpc.<region-id>.aliyuncs.com \
           interface=eth0 \
    op monitor interval=10s timeout=20s

完成上述配置后，确保 aliyun-vpc-move-ip 资源正常运行，虚拟 IP 地址能够被 Ping 通，虚拟主机名能够被正确解析和访问，之后即可进行 ASCS 与 ERS 实例的安装动作。

实例安装时，需要为 SWPM 提供对应的启动参数，确保实例安装在虚拟主机名上。

./sapinst SAPINST_USE_HOSTNAME=<虚拟主机名>

实例成功安装后，继续集群资源的配置。

7.5 SAP 实例安装与集群接管准备

分别在节点一（本例为 sapapp1）通过 SAP SWPM 安装 ASCS 实例，在节点二（本例为 sapapp2）安装 ERS 实例。

安装时，参考 7.4 集群初始化章节，需要将 ASCS 和 ERS 实例安装在虚拟主机名上，因此在执行 SWPM 时需要提供虚拟主机名参数。

关于使用 SWPM 执行 ASCS 与 ERS 实例的安装步骤，请参考 SAP 官方安装 Guide。

安装完成后，需要进行一系列后处理操作，将实例的控制权从默认的 systemd 自启动机制移交给 Pacemaker 集群。

# 在 ASCS 节点
su - <sid>adm
sapcontrol -nr 00 -function Stop
sapcontrol -nr 00 -function StopService

# 在 ERS 节点
su - <sid>adm
sapcontrol -nr 10 -function Stop
sapcontrol -nr 10 -function StopService

# 在 ASCS 节点注册 ERS：
LD_LIBRARY_PATH=/usr/sap/hostctrl/exe:$LD_LIBRARY_PATH; export LD_LIBRARY_PATH
/usr/sap/hostctrl/exe/sapstartsrv pf=/usr/sap/<SID>/SYS/profile/<SID>_ERS<xx>_<ers-virtual-hostname> -reg

# 在 ERS 节点注册 ASCS：
LD_LIBRARY_PATH=/usr/sap/hostctrl/exe:$LD_LIBRARY_PATH; export LD_LIBRARY_PATH
/usr/sap/hostctrl/exe/sapstartsrv pf=/usr/sap/<SID>/SYS/profile/<SID>_ASCS<xx>_<ascs-virtual-hostname> -reg

systemctl list-unit-files | grep SAP
# 预期输出（两个节点相同）：
# SAP<SID>_00.service   disabled   disabled
# SAP<SID>_10.service   disabled   disabled

systemctl disable SAP<SID>_00.service
systemctl stop SAP<SID>_00.service
systemctl disable SAP<SID>_10.service
systemctl stop SAP<SID>_10.service

systemctl list-unit-files | grep SAP
# SAP<SID>_00.service   disabled   disabled
# SAP<SID>_10.service   disabled   disabled

systemctl list-unit-files | grep sap
# saphostagent.service   enabled   enabled
# saptune.service        enabled   enabled

# SUSE：安装包名 sapstartsrv-resource-agents
zypper install sapstartsrv-resource-agents

# 两个节点上都启用
systemctl enable sapping.service sappong.service

# 验证
systemctl list-unit-files sapping.service sappong.service
# sapping.service   enabled   disabled
# sappong.service   enabled   disabled

# 为 ASCS 和 ERS 实例各创建 drop-in 目录和配置文件
# 重复执行，替换 <instance> 为 ASCS 和 ERS 的实例号
mkdir -p /etc/systemd/system/SAP<SID>_<instance>.service.d
cat << EOF > /etc/systemd/system/SAP<SID>_<instance>.service.d/HA.conf
[Service]
Restart=no
EOF

# 重载 systemd 使配置生效
systemctl daemon-reload

# 查看 drop-in 已被加载
systemd-delta | grep SAP
# [EXTENDED] /etc/systemd/system/SAPS4H_20.service /etc/systemd/system/SAPS4H_20.service.d/HA.conf

# 确认最终 Restart 值为 no
systemctl show SAP<SID>_<instance>.service | grep ^Restart=
# Restart=no

# Enqueue Server（通常为 Program_01）
# 将 Restart_Program_01 改为 Start_Program_01
sed -i 's/Restart_Program_01/Start_Program_01/' /sapmnt/<SID>/profile/<SID>_ASCS<xx>_<virtual-host>

# Enqueue Replicator（通常为 Program_00）
# 将 Restart_Program_00 改为 Start_Program_00
sed -i 's/Restart_Program_00/Start_Program_00/' /sapmnt/<SID>/profile/<SID>_ERS<xx>_<virtual-host>

zypper install sap-suse-cluster-connector
usermod -a -G haclient <sid>adm

service/halib = $(DIR_EXECUTABLE)/saphascriptco.so
service/halib_cluster_connector = /usr/bin/sap_suse_cluster_connector

# 在 ERS 节点
su - <sid>adm
sapcontrol -nr 10 -function StartService <SID>
sapcontrol -nr 10 -function Start

# 在 ASCS 节点
su - <sid>adm
sapcontrol -nr 00 -function StartService <SID>
sapcontrol -nr 00 -function Start

7.6 ENSA2 Simple Mount 集群资源配置（推荐）

7.6.1 SLES操作系统

前置条件检查

在Simple Mount资源配置下，sapstartsrv服务也将作为集群资源被集群独立管理，控制ASCS和ERS对应的sapstartsrv服务在哪个节点上运行。

因此需要检查当前操作系统中已经包含资源代理：sapstartsrv-resource-agents。

# 检查系统中是否已经安装sapstartsrv-resource-agents资源代理
ls /usr/lib/ocf/resource.d/suse/SAPStartSrv

# 如系统中无法找到上述文件，执行下面的命令进行安装
zypper install sapstartsrv-resource-agents

这个包来自 SLE-Module-SAP-Applications 模块。如果 zypper 找不到这个包，检查以下模块是否启用：

SUSEConnect --list-extensions | grep SAP

如果模块未激活，执行以下操作来激活模块：

SUSEConnect -p sle-module-sap-applications/<版本号>/x86_64

完整集群脚本示例

以下是基于 ENSA2 Simple Mount 架构在阿里云上的完整 Pacemaker 资源配置示例（SID=EN2，ASCS实例号=00，ERS实例号=10）：

# === 集群全局属性 ===
property cib-bootstrap-options: \
    stonith-enabled="true" \
    stonith-action="reboot" \
    stonith-timeout="150"

rsc_defaults rsc-options: \
    resource-stickiness="1" \
    migration-threshold="3"

op_defaults op-options: \
    timeout="600" \
    record-pending=true

# === STONITH资源（阿里云fence_aliyun） ===
primitive res_ALIYUN_STONITH_1 stonith:fence_aliyun \
        op monitor interval=120 timeout=60 \
        params filter="InstanceIds=[\"<ECS Id1>\", \"<ECS Id2>\"]" plug=<ECS Id1> ram_role=SAP-HA-ROLE region=<region ID> \
        meta target-role=Started

primitive res_ALIYUN_STONITH_2 stonith:fence_aliyun \
        op monitor interval=120 timeout=60 \
        params filter="InstanceIds=[\"<ECS Id1>\", \"<ECS Id2>\"]" plug=<ECS Id2> ram_role=SAP-HA-ROLE region=<region ID> \
        meta target-role=Started

# STONITH位置约束：节点不运行自己的STONITH资源
location loc_stonith1_not_on_sapapp1 res_ALIYUN_STONITH_1 -inf: sapapp1
location loc_stonith2_not_on_sapapp2 res_ALIYUN_STONITH_2 -inf: sapapp2

# === ASCS资源 ===
# ASCS虚拟IP（使用阿里云vpc-move-ip）
# routing_table参数的值为ECS所在VPC对应的默认路由表ID
primitive rsc_ip_EN2_ASCS00 ocf:aliyun:vpc-move-ip \
    params address=<ascs-vip> \
           routing_table=<routing-table-id> \
           endpoint=vpc-vpc.<region-id>.aliyuncs.com \
           interface=eth0 \
    op monitor interval=10s timeout=20s

# ASCS SAPStartSrv资源（Simple Mount架构专用）
primitive rsc_SAPStartSrv_EN2_ASCS00 ocf:suse:SAPStartSrv \
    params InstanceName=EN2_ASCS00_sapen2as

# ASCS SAPInstance资源
primitive rsc_sap_EN2_ASCS00 SAPInstance \
    op monitor interval=11 timeout=60 on-fail=restart \
    params InstanceName=EN2_ASCS00_sapen2as \
           START_PROFILE="/sapmnt/EN2/profile/EN2_ASCS00_sapen2as" \
           AUTOMATIC_RECOVER=false MINIMAL_PROBE=true \
    meta resource-stickiness=5000

# === ERS资源 ===
# ERS虚拟IP
# routing_table参数的值为ECS所在VPC对应的默认路由表ID
primitive rsc_ip_EN2_ERS10 ocf:aliyun:vpc-move-ip \
    params address=<ers-vip> \
           routing_table=<routing-table-id> \
           endpoint=vpc-vpc.<region-id>.aliyuncs.com \
           interface=eth0 \
    op monitor interval=10s timeout=20s

# ERS SAPStartSrv资源
primitive rsc_SAPStartSrv_EN2_ERS10 ocf:suse:SAPStartSrv \
    params InstanceName=EN2_ERS10_sapen2er

# ERS SAPInstance资源
primitive rsc_sap_EN2_ERS10 SAPInstance \
    op monitor interval=11 timeout=60 on-fail=restart \
    params InstanceName=EN2_ERS10_sapen2er \
           START_PROFILE="/sapmnt/EN2/profile/EN2_ERS10_sapen2er" \
           AUTOMATIC_RECOVER=false MINIMAL_PROBE=true IS_ERS=true \
    meta priority=1000

# === 资源组 ===
group grp_EN2_ASCS00 rsc_ip_EN2_ASCS00 rsc_SAPStartSrv_EN2_ASCS00 rsc_sap_EN2_ASCS00 \
    meta resource-stickiness=3000
group grp_EN2_ERS10 rsc_ip_EN2_ERS10 rsc_SAPStartSrv_EN2_ERS10 rsc_sap_EN2_ERS10

# === 约束 ===
# ASCS和ERS不能运行在同一节点
colocation col_sap_EN2_not_both -5000: grp_EN2_ERS10 grp_EN2_ASCS00

# ASCS优先在ERS所在节点启动（故障切换后）
location loc_sap_EN2_failover_to_ers rsc_sap_EN2_ASCS00 \
    rule 2000: runs_ers_EN2 eq 1

# ASCS先于ERS启动
order ord_sap_EN2_first_ascs Optional: rsc_sap_EN2_ASCS00:start rsc_sap_EN2_ERS10:stop symmetrical=false

SAPInstance 关键参数说明：

7.7 ENSA1 Classic Mount 集群资源配置

对于仍在使用SAP NetWeaver 7.40/7.50的场景，使用ENSA1架构。与ENSA2相比，主要区别在于：

• 使用Filesystem资源代理控制ASCS和ERS的文件系统挂载/卸载

• 不使用SAPStartSrv资源代理

• 资源组中包含Filesystem资源

• SAPInstance资源中不需要MINIMAL_PROBE=true参数

# === 集群全局属性（与 7.6 相同，同一集群） ===
property cib-bootstrap-options: \
    stonith-enabled="true" \
    stonith-action="reboot" \
    stonith-timeout="150"

rsc_defaults rsc-options: \
    resource-stickiness="1" \
    migration-threshold="3"

op_defaults op-options: \
    timeout="600" \
    record-pending=true

# === STONITH 资源（与 7.6 相同） ===
primitive res_ALIYUN_STONITH_1 stonith:fence_aliyun \
        op monitor interval=120 timeout=60 \
        params filter="InstanceIds=[\"<ECS Id1>\", \"<ECS Id2>\"]" plug=<ECS Id1> ram_role=SAP-HA-ROLE region=<region ID> \
        meta target-role=Started

primitive res_ALIYUN_STONITH_2 stonith:fence_aliyun \
        op monitor interval=120 timeout=60 \
        params filter="InstanceIds=[\"<ECS Id1>\", \"<ECS Id2>\"]" plug=<ECS Id2> ram_role=SAP-HA-ROLE region=<region ID> \
        meta target-role=Started

location loc_stonith1_not_on_sapapp1 res_ALIYUN_STONITH_1 -inf: sapapp1
location loc_stonith2_not_on_sapapp2 res_ALIYUN_STONITH_2 -inf: sapapp2

# === ASCS VIP ===
primitive rsc_ip_<SID>_ASCS00 ocf:aliyun:vpc-move-ip \
    params address=<ascs-vip> \
           routing_table=<routing-table-id> \
           endpoint=vpc-vpc.<region-id>.aliyuncs.com \
           interface=eth0 \
    op monitor interval=10s timeout=20s

# === ASCS Filesystem（Classic Mount：实例目录由集群管理挂载） ===
primitive rsc_fs_<SID>_ASCS00 Filesystem \
    params device="<nfs-server>:/<path-to-ascs-dir>" \
           directory="/usr/sap/<SID>/ASCS<xx>" \
           fstype=nfs4 \
    op start timeout=60s interval=0 \
    op stop timeout=60s interval=0 \
    op monitor interval=20s timeout=40s

# === ASCS SAPInstance（无 SAPStartSrv、无 MINIMAL_PROBE） ===
primitive rsc_sap_<SID>_ASCS00 SAPInstance \
    op monitor interval=11 timeout=60 on-fail=restart \
    params InstanceName=<SID>_ASCS00_<virtual-host> \
           START_PROFILE="/sapmnt/<SID>/profile/<SID>_ASCS00_<virtual-host>" \
           AUTOMATIC_RECOVER=false \
    meta resource-stickiness=5000 failure-timeout=60 \
         migration-threshold=1 priority=10

# === ERS VIP ===
primitive rsc_ip_<SID>_ERS10 ocf:aliyun:vpc-move-ip \
    params address=<ers-vip> \
           routing_table=<routing-table-id> \
           endpoint=vpc-vpc.<region-id>.aliyuncs.com \
           interface=eth0 \
    op monitor interval=10s timeout=20s

# === ERS Filesystem ===
primitive rsc_fs_<SID>_ERS10 Filesystem \
    params device="<nfs-server>:/<path-to-ers-dir>" \
           directory="/usr/sap/<SID>/ERS<xx>" \
           fstype=nfs4 \
    op start timeout=60s interval=0 \
    op stop timeout=60s interval=0 \
    op monitor interval=20s timeout=40s

# === ERS SAPInstance ===
primitive rsc_sap_<SID>_ERS10 SAPInstance \
    op monitor interval=11 timeout=60 on-fail=restart \
    params InstanceName=<SID>_ERS10_<virtual-host> \
           START_PROFILE="/sapmnt/<SID>/profile/<SID>_ERS10_<virtual-host>" \
           AUTOMATIC_RECOVER=false IS_ERS=true \
    meta priority=1000

# === 资源组 ===
group grp_<SID>_ASCS00 rsc_ip_<SID>_ASCS00 rsc_fs_<SID>_ASCS00 rsc_sap_<SID>_ASCS00 \
    meta resource-stickiness=3000
group grp_<SID>_ERS10 rsc_ip_<SID>_ERS10 rsc_fs_<SID>_ERS10 rsc_sap_<SID>_ERS10

# === 约束 ===
colocation col_sap_<SID>_not_both -5000: grp_<SID>_ERS10 grp_<SID>_ASCS00

location loc_sap_<SID>_failover_to_ers rsc_sap_<SID>_ASCS00 \
    rule 2000: runs_ers_<SID> eq 1

order ord_sap_<SID>_first_ascs Optional: rsc_sap_<SID>_ASCS00:start rsc_sap_<SID>_ERS10:stop symmetrical=false
