流程管理

编排节点和边

1. 从左侧菜单栏拖动任务到画布，完成创建节点操作。

2. 鼠标移到节点右侧或下侧，浮现"+"图标，拖拽到另一个节点左侧或上侧，完成新增依赖操作。

3. 鼠标左键选中节点或边，按 DELETE 键，完成删除操作。

4. 鼠标左键单击节点，或右键节点选择编辑，完成节点基本信息修改操作。

5. 鼠标右键节点，选择编辑脚本，完成节点脚本修改操作。

任务节点

任务节点的配置项说明如下。

逻辑节点

逻辑节点用于处理复杂的工作流控制逻辑，支持以下类型：状态分支、条件分支、外部依赖、人工节点。

if ((armon-job31==success || armon-job32==success) && armon-job33==success )
     switch to armon-job34
else
     switch to armon-job35

系统变量

工作流提供以下系统内置变量，可在任务脚本中直接引用。

自定义变量

工作流中所有任务都可以配置自定义变量。OUT 类型的变量会放入工作流的变量池，供下游节点使用，实现上下游数据传递。

1. 在任务定义中，添加 OUT 类型的自定义变量。

2. 在脚本中使用赋值语句输出变量。不同任务类型的赋值语句如下。

   任务类型	赋值语句	描述
   Shell	echo "#{setValue(val1=hello)}"	输出变量 val1，值为 hello。
   Python	print("#{setValue(var1=hello)}")	输出变量 var1，值为 hello。
   PHP	echo "#{setValue(var1=hello)}\n"	输出变量 var1，值为 hello。
   NodeJs	console.log("#{setValue(var1=hello)}");	输出变量 var1，值为 hello。
   PowerShell	Write-Host "#{setValue(var1=hello)}"	输出变量 var1，值为 hello。
   WinCmd	echo #{setValue(var1=hello)}	输出变量 var1，值为 hello。

自定义输出结果

任务脚本可以输出自定义结果，不同任务类型的输出语句如下。

导出

支持不同应用下多个工作流的批量导出。

导出格式为 JSON，总体结构包括工作流类型、导出格式、功能版本及工作流列表。工作流列表中的每一项包含工作流的定义信息（workflowInfo）、节点列表（nodes）和边列表（edges）。

{
  "kind": "SchedulerXWorkflows",
  "type": "JSON",
  "version": "2.0",
  "content": [
    {
      "workflowInfo": {},
      "nodes": [],
      "edges": []
    }
  ]
}


导出字段说明如下。

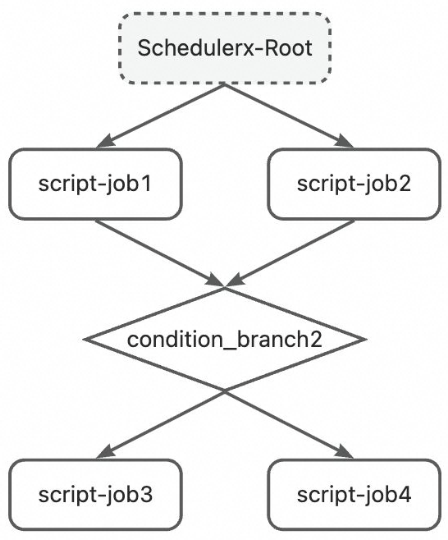

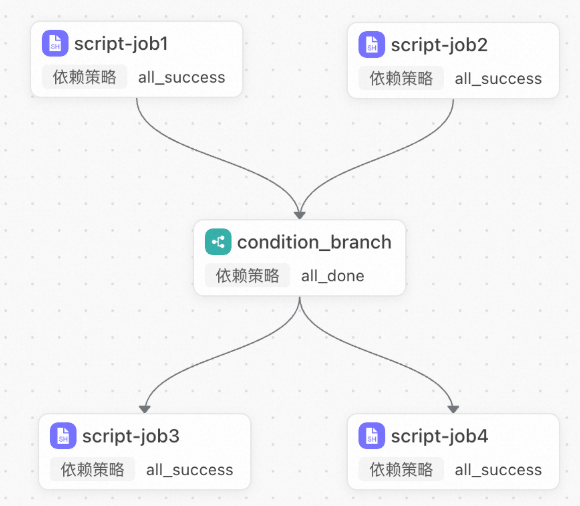

以下为完整导出示例，以包含条件分支的工作流为例。

{
  "kind": "SchedulerXWorkflows",
  "type": "JSON",
  "version": "2.0",
  "content": [
    {
      "workflowInfo": {
        "appName": "qiacheng-import-test",
        "appType": 1,
        "name": "qiacheng-success",
        "description": "qiacheng-success",
        "currentExecuteStatus": 0,
        "timeConfig": {
          "calendar": "workday",
          "dataOffset": 0,
          "timezone": "Hongkong",
          "timeType": 1,
          "paramMap": {},
          "timeExpression": "0 0 12 * * ?"
        },
        "version": "v1.0",
        "maxConcurrency": 1,
        "status": 0,
        "creator": "xxxxx",
        "updater": "xxxxx"
      },
      "nodes": [
        {
          "name": "script-job1",
          "description": "script-job1",
          "jobType": "script_shell",
          "executeMode": "standalone",
          "attemptInterval": 30,
          "startTimeType": 1,
          "startTime": -1,
          "weight": 1,
          "routeStrategy": 1,
          "priority": 5,
          "contentType": 2,
          "content": "...",
          "maxConcurrency": 1,
          "maxAttempt": 0,
          "xattrs": "{\"executorBlockStrategy\":1}",
          "parameters": "",
          "timeConfig": {
            "calendar": "",
            "dataOffset": 0,
            "paramMap": {},
            "timeType": -1,
            "timeExpression": ""
          },
          "monitorConfigInfo": {
            "endEarlyEnable": false,
            "failLimitTimes": 1,
            "failEnable": true,
            "failRate": 100,
            "timeoutKillEnable": false,
            "endEarly": 30,
            "sendChannel": "",
            "timeout": 300,
            "daysOfDeadline": 0,
            "alarmType": "CustomContacts",
            "missWorkerEnable": true,
            "timeoutEnable": true,
            "successNotice": false
          },
          "contactInfoList": [],
          "coordinate": { "x": -176, "y": 357 },
          "dependentStrategy": 1,
          "status": 1
        }
      ],
      "edges": [
        { "from": "Schedulerx-Root", "to": "script-job1" },
        { "from": "Schedulerx-Root", "to": "script-job2" },
        { "from": "script-job1", "to": "condition_branch" },
        { "from": "script-job2", "to": "condition_branch" },
        { "from": "condition_branch", "to": "script-job3" },
        { "from": "condition_branch", "to": "script-job4" }
      ]
    }
  ]
}


导入

通过上传 JSON 格式文件导入工作流。

导入时注意以下事项：

1. 若不存在指定的应用，系统自动创建。

2. 系统按照实例规格检测工作流和任务数量。例如，专业版小规格 x1 支持最大任务数 100、最大工作流数 20，超过限制时提示导入失败。

3. 导入格式与导出格式一致，详情请参见本文导出章节。
