通过CADT实现ALB可用区级容灾演练

使用限制

• 仅固定IP模式下的ALB实例支持可用区级容灾演练，动态IP模式下的ALB实例不支持。

• ALB可用区级容灾演练仅支持模拟1个可用区故障时的容灾场景。

前提条件

• 已开通容灾管理服务，具体操作请参考开通容灾管理服务。

• 容灾演练基于CADT应用进行，需要提前创建应用并完成部署，确保应用的状态为部署成功。

计费说明

云速搭CADT容灾管理服务按1年中购买的实例数量计费。具体计费规则，请参见CADT容灾管理服务计费说明。

应用示例

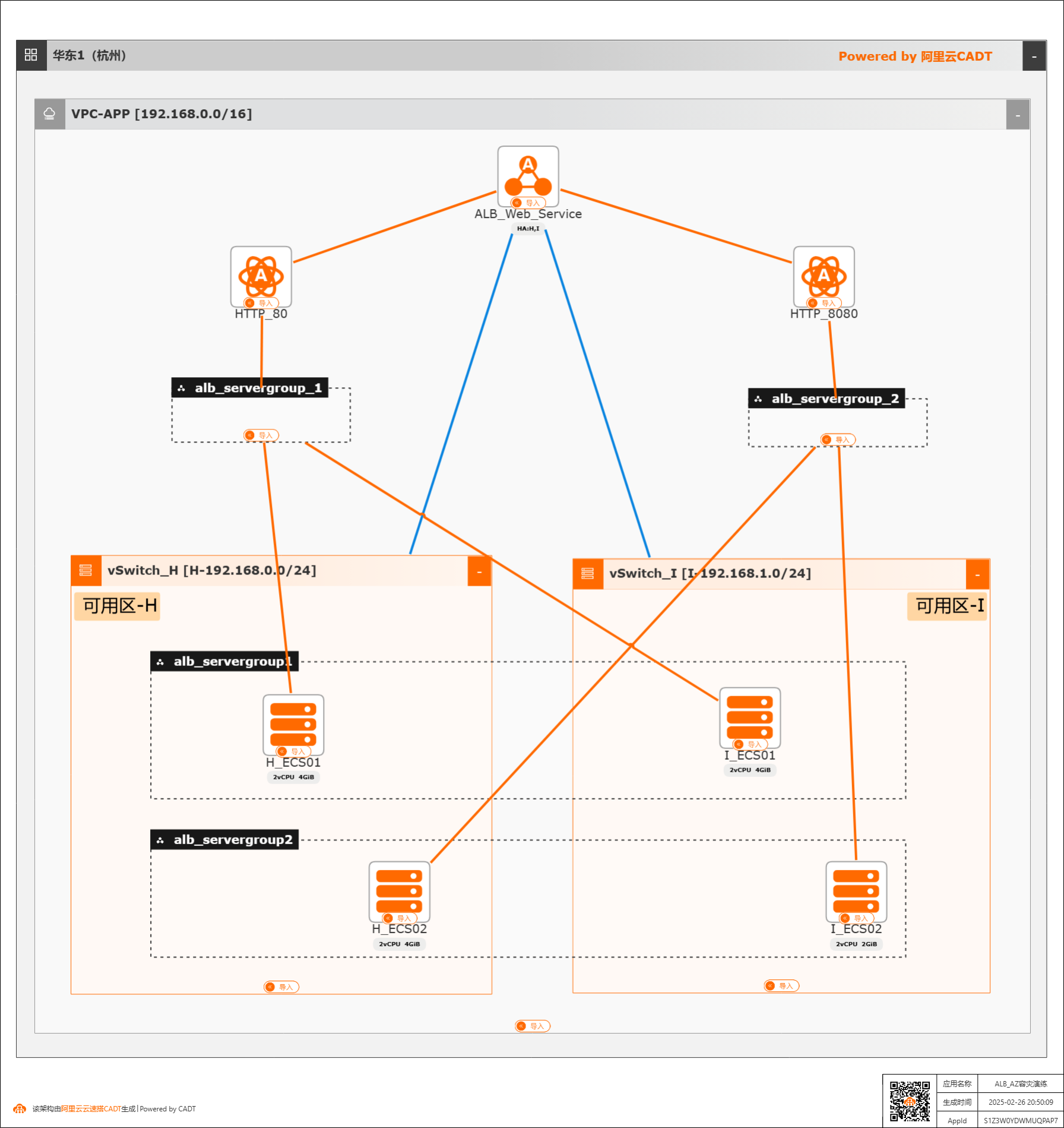

作为演示，本文部署了如下图所示的CADT应用，用于模拟ALB可用区级容灾场景，验证ALB高可用。

以下图应用为例，本文以模拟ALB实例的可用区A故障为例，验证ALB的可用区级容灾能力及ALB高可用。

步骤一：创建容灾计划

当CADT应用需要进行容灾演练时，需要先创建容灾计划，加入容灾计划的应用才具备容灾演练能力。

1. 登录云速搭CADT控制台，单击进入容灾管理服务页面。

2. 首先创建容灾计划，单击创建容灾计划，从下拉列表选择加入容灾计划的应用，并单击确定。

   说明

   只有状态为部署成功的CADT应用才能创建容灾计划。

步骤二：创建容灾集

容灾演练基于容灾集进行，容灾集包含了同一个容灾计划中不同产品以及切换策略的自由组合，可以实现灵活的容灾演练配置。

1. 在容灾计划页面，单击创建容灾集。

2. 在创建容灾集对话框，完成以下配置，并单击确定。

   配置项	描述
   容灾集名称	设置容灾集的名称。本文输入ALB AZ容灾演练。
   资源类型	选择容灾集中需要包含的资源类型。本文选择alb。
   主节点	设置进行容灾演练时，资源的主节点。本文选择对应的ALB实例。
   备节点	设置进行容灾演练时，资源的备节点。ALB实例属于多可用区部署，本文保持默认配置。

3. 容灾集创建成功后，您可以打开集合下拉列表查看详情。

步骤三：容灾切换演练

容灾切换功能：模拟ALB实例的可用区故障，验证ALB是否具备可用区级容灾能力。

容灾切换概念：根据容灾集中配置的资源及切换策略，进行资源切换演练。

1. 切换前，登录应用型负载均衡ALB控制台，查看切换前的可用区状态。

   1. 在实例页面，找到目录ALB实例，单击实例ID。

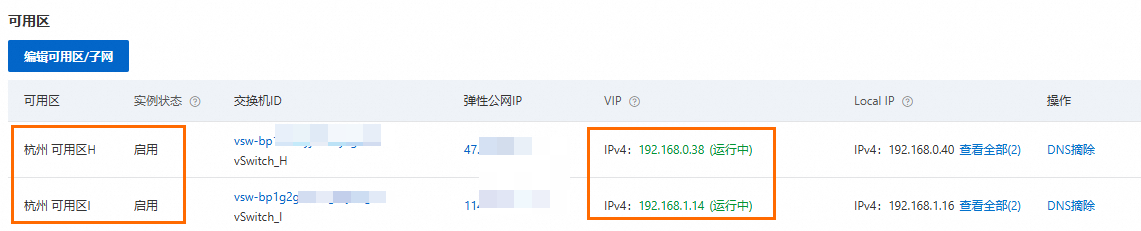

   2. 在实例详情页签，在可用区区域，查看切换前的可用区状态及VIP探测情况。

2. 登录云速搭CADT控制台，单击进入容灾管理服务页面，开始进行容灾切换演练。

   1. 单击容灾计划切换，在支持切换的可用区对话框中，选择一个可用区。本文选择乌兰察布 A区，表示模拟ALB实例的乌兰察布可用区A发生故障。

      说明

      容灾计划切换执行当前容灾计划中全部容灾集的切换操作，容灾集切换只执行对应容灾集中资源的切换操作。本文以执行容灾计划切换为例说明。

   2. 单击确定，并二次确认提示信息后，开始切换。

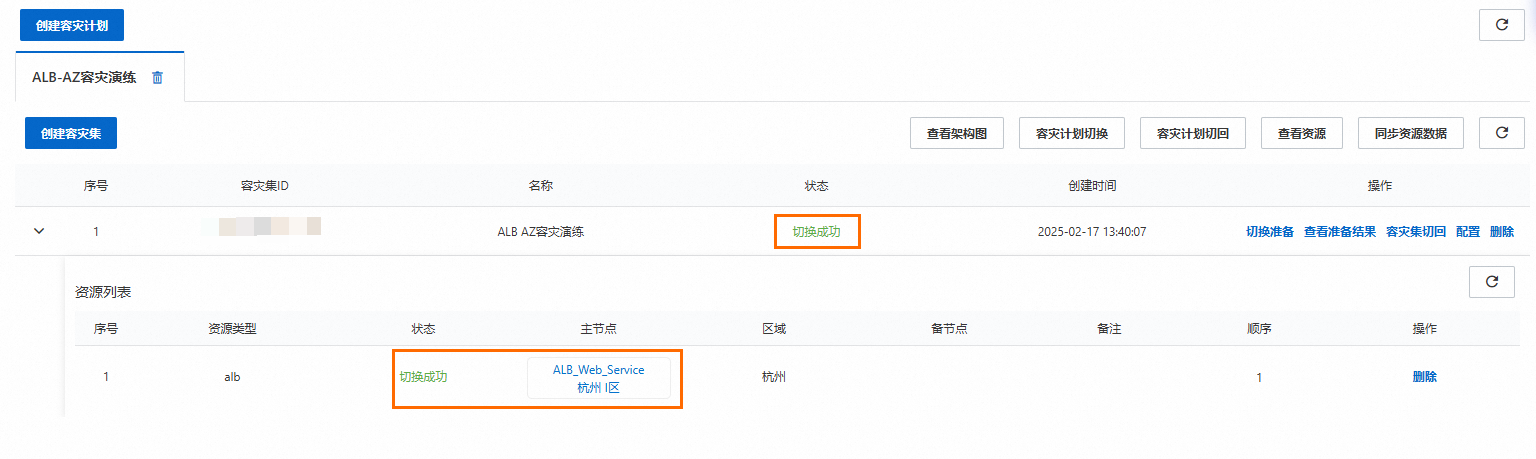

   3. 切换过程大约需要10~20秒，请刷新查看切换结果。

3. 登录应用型负载均衡ALB控制台，找到并单击目标ALB实例，在实例详情页签的可用区区域，查看可用区状态及VIP探测情况。

   此时乌兰察布可用区A的状态处于变配中，大约2秒后变更为停止。

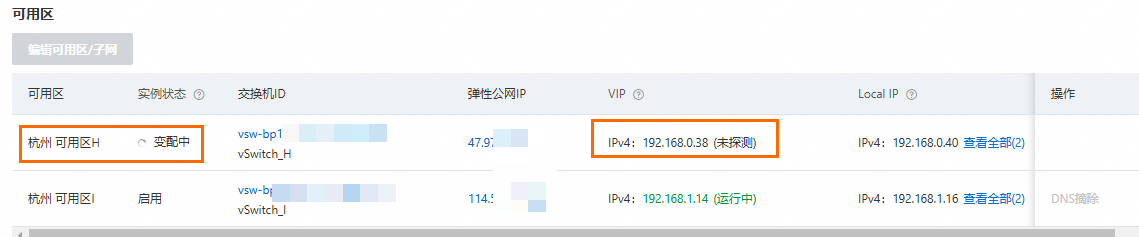

• 变配中：

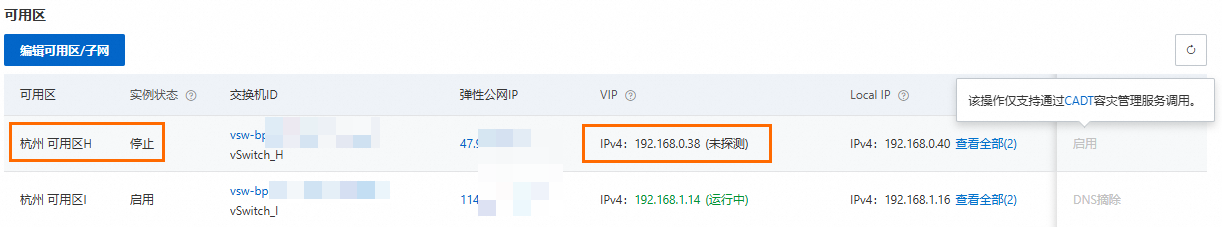

• 已停止：



结果表明：ALB具备可用区级容灾能力。ALB实例的乌兰察布可用区A发生故障时，ALB能够在短时间内停用该可用区，并继续使用其他启用的可用区提供服务。

步骤四：容灾切回演练

容灾切回功能：ALB可用区故障恢复后，验证ALB的容灾恢复能力。

容灾切回概念：与容灾切换相反，将资源切回到执行容灾切换之前的状态。

1. 登录云速搭CADT控制台，单击进入容灾管理服务页面，开始进行容灾切换演练。

   1. 单击容灾计划切回，在弹出的对话框中确认提示信息后，开始进行容灾切回演练，即模拟ALB实例的乌兰察布可用区A已恢复正常。

      说明

      容灾计划切回执行当前容灾计划中全部容灾集的切回操作，容灾集切回只执行对应容灾集中资源的切回操作。本文以执行容灾计划切回为例说明。

   2. 切回过程大约需要10~20秒，请刷新查看切回结果。

2. 登录应用型负载均衡ALB控制台，找到并单击目标ALB实例，在实例详情页签的可用区区域，查看可用区状态及VIP探测情况。

   此时乌兰察布可用区A的状态处于变配中，大约2秒后变更为启用。

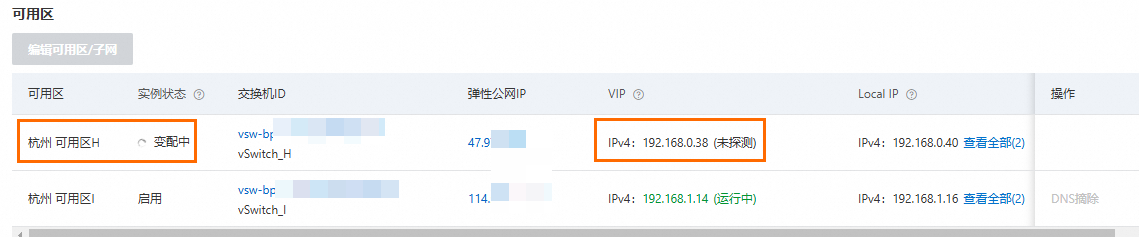

• 变配中：

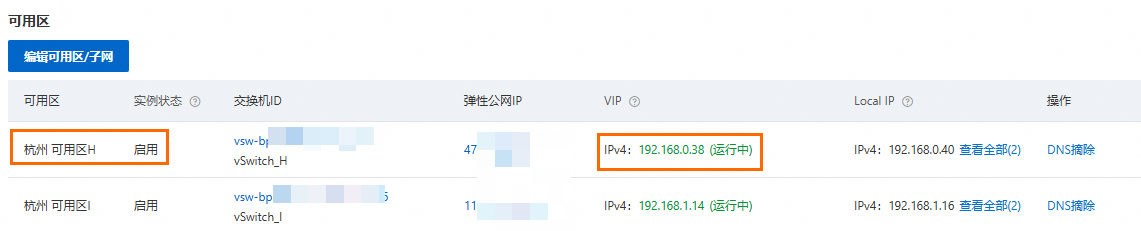

• 已启用：



结果表明：ALB具备可用区级容灾恢复能力。ALB实例的乌兰察布可用区A恢复正常时，ALB能够在短时间内恢复该可用区的服务能力。
