对于在线游戏、即时通讯等依赖UDP协议的业务，为保证玩家顺畅连接、提升用户体验，您可以使用UDP健康检查功能。该功能通过发送UDP数据包来监测后端服务器的响应情况，能够迅速识别和解决潜在问题，确保快速响应、及时进行故障检测，从而增强服务的可靠性和可用性。

用户场景

某在线游戏公司运营着多台后端服务器，这些服务器通过UDP协议处理玩家的游戏数据。为了确保玩家体验的流畅性，公司希望实时监控每台服务器的健康状态。当某台服务器出现异常时，能够迅速检测并隔离该服务器，此时新的玩家请求不会被发送到异常的服务器上，一旦服务器恢复正常，自动将其重新纳入服务，继续处理玩家请求。

该公司可以使用NLB的UDP健康检查功能，定期检查每台后端服务器的状态。当检测到异常服务器时，NLB会自动停止向其转发新的请求，并在服务器恢复后自动重新启用。

前提条件

您已在华东1（杭州）地域创建专有网络VPC，并在两个可用区内创建两台交换机VSW1、VSW2。具体操作，请参见创建和管理专有网络。
您已分别在VSW1和VSW2创建ECS01和ECS02实例。
您已在VPC中创建一个处于运行中状态的NLB实例。本文以私网NLB实例为例进行配置说明。具体操作可参考创建和管理NLB实例。

注意事项

后端服务器部署UDP业务时，可以通过UDP、TCP或HTTP健康检查方式监测其状态。然而，采用TCP或HTTP健康检查需要额外开放TCP端口，这可能导致网络配置复杂并增加潜在的安全风险。特别是在CLB迁移到NLB的场景中，为了确保服务能力的一致性，建议您使用UDP健康检查。
请确保后端服务器的安全组已放行用于UDP健康检查的端口。

配置流程

操作步骤

步骤一：部署服务

本文以CentOS 7.9为示例，演示使用Python快速部署一个可以响应UDP请求的服务。示例仅供参考，实际使用过程中以您自己开发的程序和服务为准。

在ECS01上部署UDP请求服务

登录ECS01服务后台。

执行vi udp_server.py，按i键进入编辑模式。

复制并粘贴如下代码：

部署测试服务代码参考

说明

第4行中的UDP_IP的IP，需要修改为后端服务器ECS01的私网IP。
第5行中的UDP_PORT的端口号，需要修改为后端服务器的端口号。

import socket

# 配置UDP服务器的IP地址和端口号
UDP_IP = "10.1.*.*"      # 替换为你的后端服务器IP
UDP_PORT = 161            # 替换为你的后端服务器端口

# 创建一个UDP套接字
with socket.socket(socket.AF_INET, socket.SOCK_DGRAM) as sock:
    # 将套接字绑定到指定的IP地址和端口号
    sock.bind((UDP_IP, UDP_PORT))
    print("UDP server up and listening ")

    # 服务器持续运行
    while True:
        # 接收来自客户端的数据（数据缓冲区大小为1024字节）
        data, addr = sock.recvfrom(1024)
        print(f"Received message: {data} from {addr}")

        # 检查接收到的数据内容
        if data == b"PING1":
            sock.sendto(b"PONG1", addr)
            print("Sent PONG1")

按Esc键，输入:wq保存修改。
执行sudo python3 udp_server.py命令，即可运行脚本。
当收到如下回复信息时，表示UDP后端服务已开启。
```
UDP server up and listening
```

如果出现启动失败，需要排查下端口是否已被占用，或者命令及代码是否复制粘贴错误。

在ECS02上部署UDP请求服务

登录ECS02服务后台。

执行vi udp_server.py，按i键进入编辑模式。

复制并粘贴如下代码：

部署测试服务代码参考

说明

第4行中的UDP_IP的IP，需要修改为后端服务器ECS02的私网IP。
第5行中的UDP_PORT的端口号，需要修改为后端服务器的端口号。

import socket

# 配置UDP服务器的IP地址和端口号
UDP_IP = "10.2.*.*"   # 替换为你的后端服务器IP
UDP_PORT = 161        # 替换为你的后端服务器端口

# 创建一个UDP套接字
with socket.socket(socket.AF_INET, socket.SOCK_DGRAM) as sock:
    # 将套接字绑定到指定的IP地址和端口号
    sock.bind((UDP_IP, UDP_PORT))
    print("UDP server up and listening ")

    # 服务器持续运行
    while True:
        # 接收来自客户端的数据（数据缓冲区大小为1024字节）
        data, addr = sock.recvfrom(1024)
        print(f"Received message: {data} from {addr}")

        # 检查接收到的数据内容
        if data == b"PING2":
            sock.sendto(b"PONG2", addr)
            print("Sent PONG2")

按Esc键，输入:wq保存修改。
执行sudo python3 udp_server.py命令，即可运行脚本。
当收到如下回复信息时，表示UDP后端服务已开启。
```
UDP server up and listening
```

如果出现启动失败，需要排查下端口是否已被占用，或者命令及代码是否复制粘贴错误。

步骤二：创建服务器组并开启健康检查

登录网络型负载均衡NLB控制台。
在顶部菜单栏，选择NLB实例所属的地域。
在左侧导航栏，选择网络型负载均衡NLB > 服务器组。
在服务器组页面，单击创建服务器组。

在创建服务器组对话框，配置以下信息。关键配置信息可参考下表配置，其余配置项保持默认值即可，如需修改可参考创建和管理服务器组。

配置	说明
服务器组类型	选择服务器类型。
选择后端协议	本文选择UDP协议。
配置健康检查	开启健康检查，并在健康检查配置右侧单击编辑。
健康检查协议	本文选择UDP协议。
健康检查端口	本文选择使用后端服务器端口。

服务器组信息配置完成后，单击创建。待服务器组创建成功后，在弹窗中单击添加后端服务器。
在添加后端服务器配置面板，选择ECS01和ECS02，然后单击下一步。
在配置端口和权重配置向导，输入端口161，权重保持默认值，然后单击确定，完成服务器添加。

步骤三：创建UDP监听

登录网络型负载均衡NLB控制台。
在顶部菜单栏，选择NLB实例所属的地域。
在实例页面，找到目标NLB实例，然后在操作列单击创建监听。
在负载均衡业务配置向导页面，配置以下信息。关键配置信息可参考下表配置，其余配置项保持默认值即可，如需修改可参考添加UDP监听。配置完成后单击提交。
配置监听：
配置
说明
选择监听协议
本文选择UDP监听。
监听端口
本文输入161。
选择服务器组：
配置
说明
选择服务器组
选择添加了ECS01与ECS02的服务器组。

步骤四：测试验证

检测正常服务器
1. 以该VPC内的任意一台Linux客户端为例进行测试验证。
  1. 执行vi udp_client.py，按i键进入编辑模式。
    复制并粘贴如下代码：
    部署测试服务代码参考
    说明
    以本文配置为例：
    若您需要访问后端服务器ECS01，第9行需要修改为PING1。
    若您需要访问后端服务器ECS02，第9行需要修改为PING2。
    import socket # 创建 UDP 套接字 client_socket = socket.socket(socket.AF_INET, socket.SOCK_DGRAM) server_address = ('10.0.*.*', 161) # 替换为您NLB实例的VIP和监听端口 # 发送数据 message = "PING1" # 访问ECS01替换为PING1，访问ECS02替换为PING2 client_socket.sendto(message.encode(), server_address) # 接收响应 data, address = client_socket.recvfrom(1024) print(f"Received data from server: {data.decode()}") # 关闭套接字 client_socket.close()
  2. 按Esc键，输入:wq保存修改。
2. 执行sudo python3 udp_client.py命令，收到如下图示的回复报文PONG1，表示ECS01服务器可以正常接收请求。
3. 执行sudo python3 udp_client.py命令，收到如下图示的回复报文PONG2，表示ECS02服务器可以正常接收请求。
故障模拟
修改后端服务器ECS01端口为80。
1. 在左侧导航栏，选择网络型负载均衡 NLB> 服务器组。
2. 在服务器组页面，单击目标服务器组实例ID。
3. 单击后端服务器页签，修改后端服务器ECS01端口为80。
登录网络型负载均衡NLB控制台查看健康检查异常的原因。
1. 在实例页面，单击目标实例ID。
2. 单击监听页签，在UDP监听的健康检查状态列查看健康检查状态为异常。

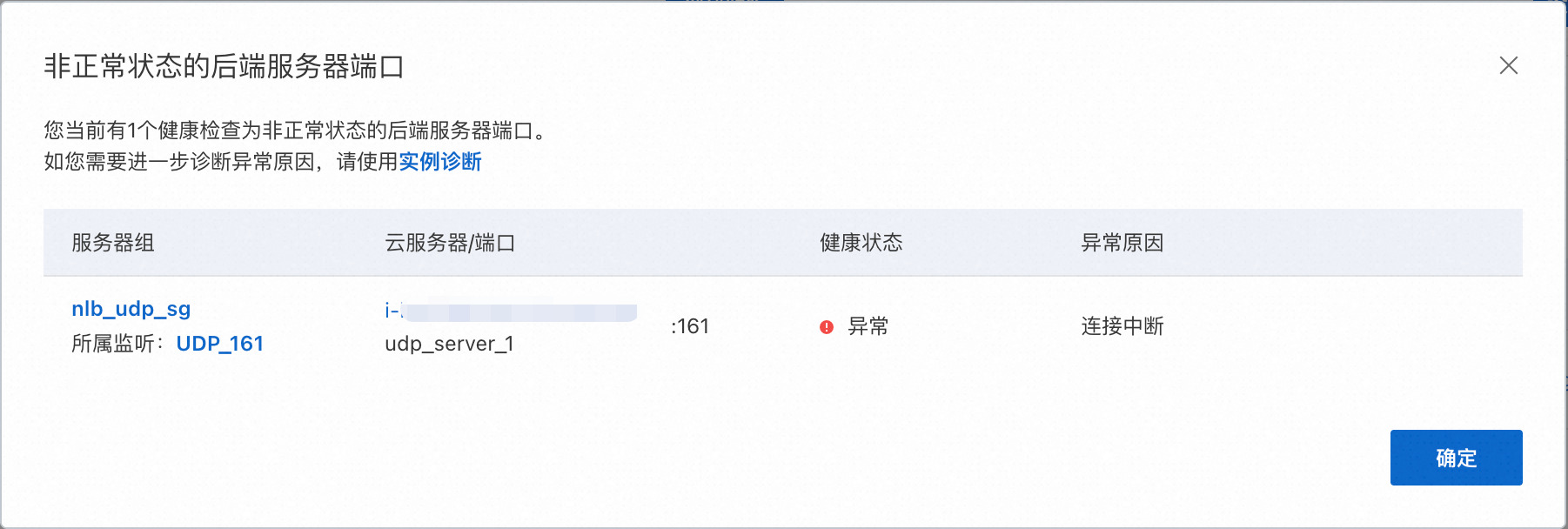

3. 单击异常，可以在弹出的对话框中查看异常的服务器和异常原因。本文异常的服务器和原因如下图所示。

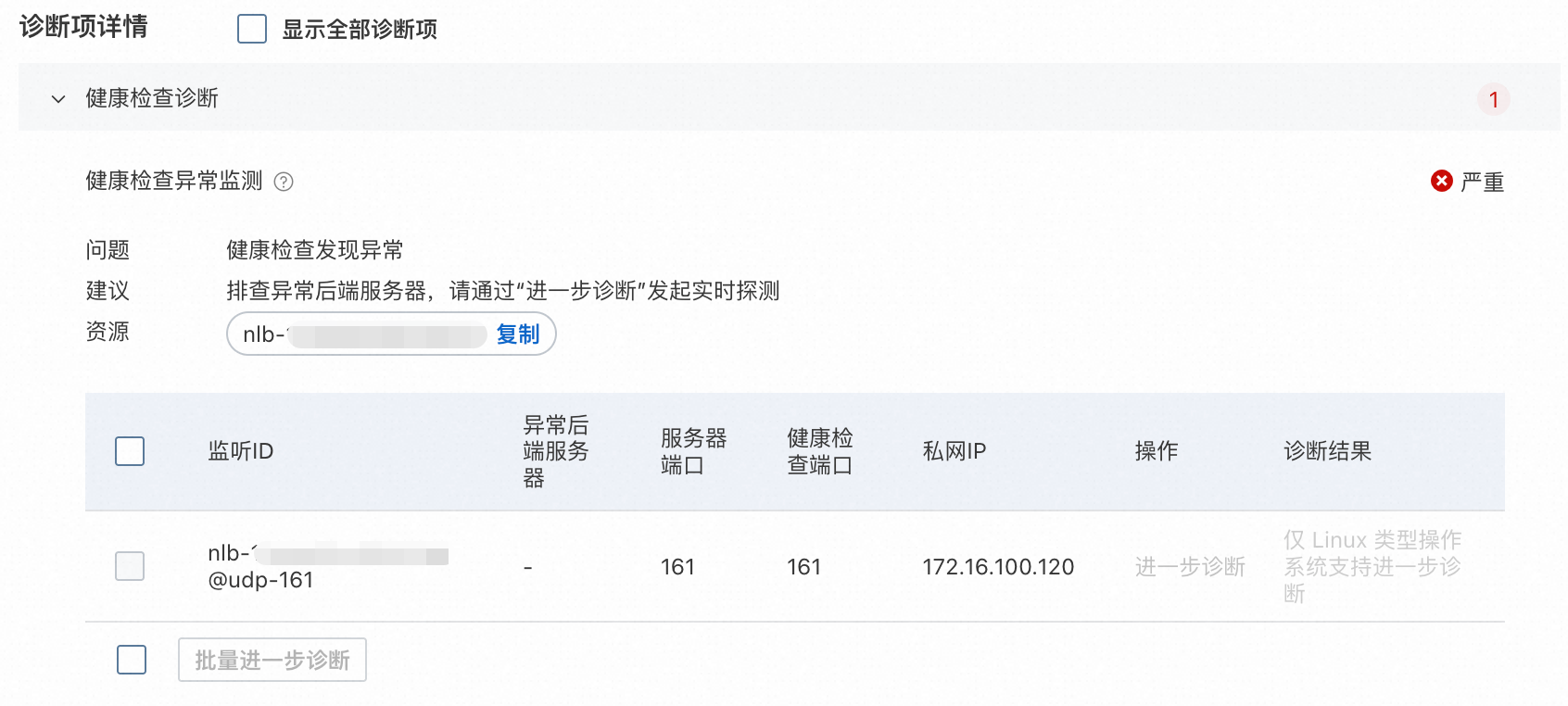

4. 在弹出的对话框中，单击实例诊断，在实例健康诊断面板，找到目标监听实例，在诊断结果列单击查看详情。
5. 诊断问题为后端服务器上的监听端口与健康检查端口不一致。
说明
您还可以通过以下方式进行健康检查异常排查：
- 使用网络监控工具（如Wireshark或TCPDump）捕获UDP流量并分析异常流量。具体操作，请参见网络异常时如何抓取数据包。
- 通过后端服务器所在主机的系统日志文件（如/var/log/messages）排查。

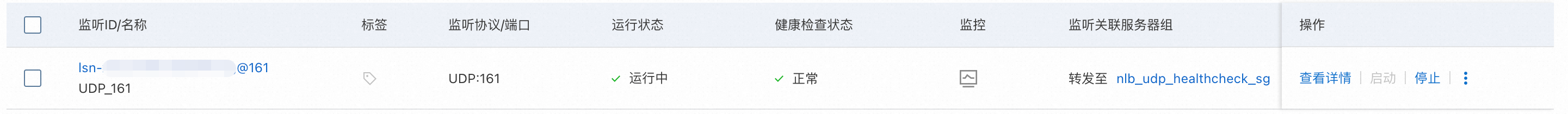

修改后端服务器ECS01端口为161，再次刷新NLB实例，健康检查状态显示正常。
说明
若您的健康检查异常为其他原因，具体的解决方案，请参见NLB健康检查异常排查方法。
