对接Grafana

更新时间:

表格存储对接Grafana后,您可以通过Grafana可视化展示表格存储中的数据。

前提条件

背景信息

Grafana是一款开源的可视化和分析平台,支持Prometheus、Graphite、OpenTSDB、InfluxDB、Elasticsearch、MySQL、PostgreSQL等多种数据源的数据查询、可视化等。更多信息,请参见Grafana官方文档

表格存储的表数据接入Grafana后,Grafana可以根据表数据生成大盘面板,将数据实时展示给需要的用户。

注意事项

目前表格存储支持使用Grafana实现数据可视化功能的地域有华东1(杭州)、华东2(上海)、华北2(北京)、华北3(张家口)、华南1(深圳)和新加坡。

步骤一:安装表格存储插件

如果使用阿里云可观测可视化 Grafana 版,请跳过此步骤。关于使用阿里云可观测可视化 Grafana 版的具体操作,请参见添加并使用Tablestore数据源

在Windows平台操作

  1. 下载表格存储Grafana插件包。具体下载路径为表格存储Grafana插件包

  2. 解压表格存储Grafana插件包,并将表格存储Grafana插件包放到Grafana插件的plugins-bundled目录中。

  3. 修改Grafana配置文件。

    1. 使用文本编辑器工具打开Grafana插件conf目录中的配置文件defaults.ini。

    2. 在配置文件的[plugins]节点中,设置allow_loading_unsigned_plugins参数。

      allow_loading_unsigned_plugins = aliyun-tablestore-grafana-datasource
  4. 在任务管理器中重启grafana-server.exe进程。

在Linux或者Mac平台操作

  1. 执行以下命令下载表格存储Grafana插件包。

    wget https://help-static-aliyun-doc.aliyuncs.com/file-manage-files/zh-CN/20220527/ygdf/tablestore-grafana-plugin-1.0.0.zip
  2. 将表格存储Grafana插件包解压到Grafana插件目录。

    根据Grafana的安装方式执行对应命令。

    • 使用YUM或RPM安装的Grafana(只适用于Linux平台):unzip tablestore-grafana-plugin-1.0.0.zip -d /var/lib/grafana/plugins

    • 使用.tar.gz文件安装的Grafana:unzip tablestore-grafana-plugin-1.0.0.zip -d {PATH_TO}/grafana-{VERSION}/data/plugins

  3. 修改Grafana配置文件。

    1. 进入文件目录打开配置文件。

      • 使用YUM或RPM安装的Grafana(只适用于Linux平台):/etc/grafana/grafana.ini

      • 使用.tar.gz文件安装的Grafana:{PATH_TO}/grafana-{VERSION}/conf/defaults.ini

        其中{PATH_TO}/grafana-{VERSION}为Grafana的安装路径,VERSION为Grafana的版本号。

    2. 在配置文件的[plugins]节点中,设置allow_loading_unsigned_plugins参数。

      allow_loading_unsigned_plugins = aliyun-tablestore-grafana-datasource
  4. 重启Grafana。

    1. 使用kill命令终止Grafana进程。

    2. 执行以下命令启动Grafana。

      • 使用YUM或RPM安装的Grafana(只适用于Linux平台):systemctl restart grafana-server

      • 使用.tar.gz文件安装的Grafana:./bin/grafana-server web

步骤二:配置数据源

  1. 登录Grafana。

    1. 在浏览器中输入http://localhost:3000/,进入Grafana登录界面。

    2. 输入Email or usernamePassword,单击Log in

      Grafana默认初始登录用户名和密码均为admin。首次登录时,请根据系统提示修改初始密码。

  2. 将鼠标移动到左侧导航栏的fig_config图标上,单击Data sources

  3. Data sources页签,单击Add data source

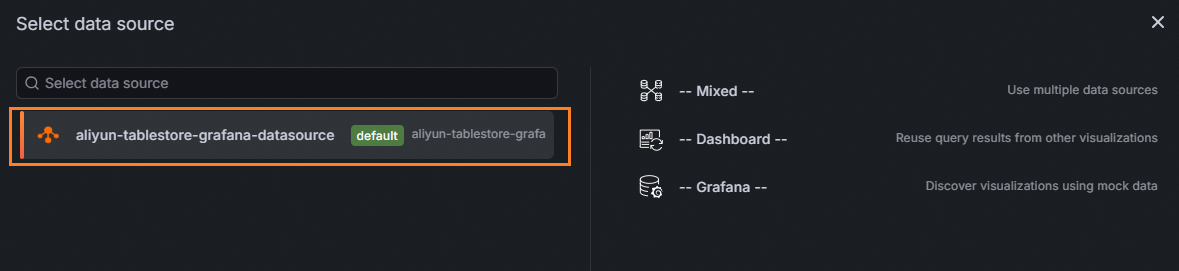

  4. Add data source页面的Others区域,单击aliyun-tablestore-grafana-datasource。

  5. Settings页面,根据下表说明配置相关参数。

    参数

    示例值

    说明

    Name

    aliyun-tablestore-grafana-datasource

    数据源名称,可自定义。默认为aliyun-tablestore-grafana-datasource。

    Endpoint

    https://myinstance.cn-hangzhou.ots.aliyuncs.com

    表格存储实例的服务地址,请根据访问的表格存储实例填写。更多信息,请参见服务地址

    Instance

    myinstance

    Tablestore实例名称。

    AccessId

    ************************

    拥有表格存储访问权限的阿里云账号或者RAM用户的AccessKey ID。

    AccessKey

    ********************************

    拥有表格存储访问权限的阿里云账号或者RAM用户的AccessKey Secret。

  6. 单击Save & test

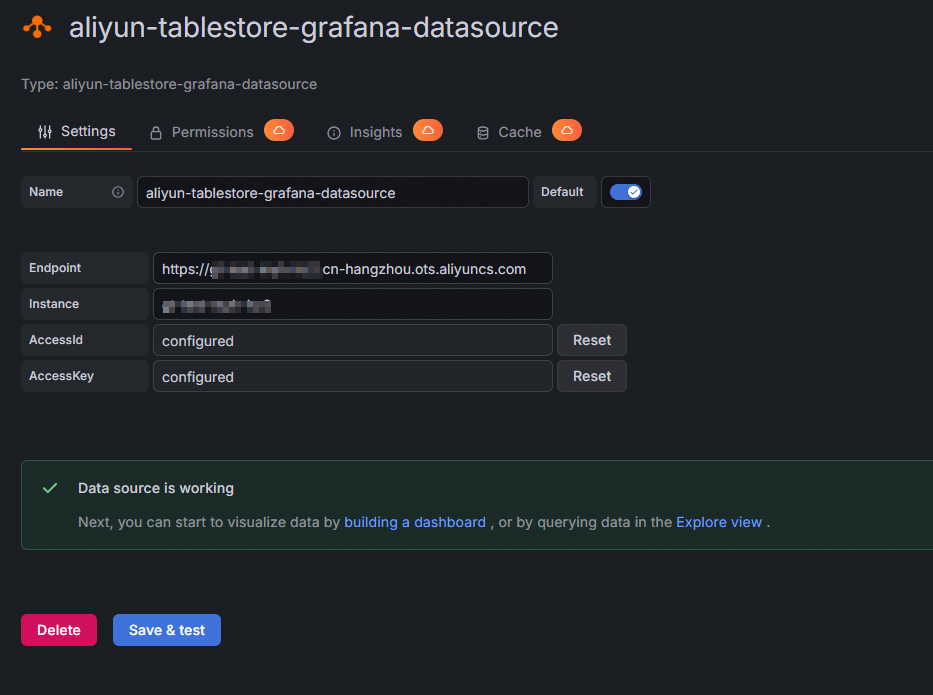

    连接成功后,界面会显示Data source is working信息。fig_20220425_setting

步骤三:创建大盘面板

  1. 在Grafana控制台界面,将鼠标移动到左侧导航栏的fig_20220425_add图标上,单击Dashboard

  2. New dashboard页面单击fig_20220425_adddashboard图标。

  3. Add panel区域,单击Add a new panel

  4. Edit Panel页面Query区域配置数据源查询条件。

    1. Data source下拉列表中选择tablestore数据源。

    2. 配置数据源参数。

      参数

      示例

      说明

      Query

      SELECT * FROM your_table WHERE $__unixMicroTimeRangeFilter(_time)AND _m_name = "your_measurement" AND tag_value_at(_tags, "your_tag")="your_tag_value"LIMIT 1000

      SQL查询语句。更多信息,请参见查询数据

      重要
      • 在WHERE子句中要通过预定义宏过滤时间范围,即示例中的$__unixMicroTimeRangeFilter。更多的时间宏函数请单击配置页面中的“Show Help”查看。

      • 如果以时序图形式展示,则需要返回以数字时间戳形式表示的时间列,并配置时间列的列名。

      Format As

      Timeseries

      结果处理形式。取值范围如下:

      • Timeseries(默认):普通时序图。

      • FlowGraph:多维图表展示。

      • Table:普通表格形式。

      Time Column

      _time

      返回数据中时间列的列名,时间列会作为时序图的横坐标。当选择Format AsTimeseries或者FlowGraph时可配置。

      Aggregation Column

      _field_name#:#_double_value

      将同一时间点的多行单列数据转换为同一时间点的单行多列数据,适用于将Tablestore时序SQL产生的单值模型数据转换为多值模型数据。当选择Format AsFlowGraph时可配置。格式为<数据点名称列>#:#<数值列>

  5. 单击Run SQL,执行SQL语句查看数据和调试。

  6. 设置并保存大盘面板。

    1. 在右侧设置监控图表的名称、类型、展示样式等。

      fig_20220426_dashboard
    2. 单击右上角的Apply

    3. 单击右上角的fig_20220426_savedashboard图标,在Save dashboard as...对话框,设置Dashboard name和大盘归属的Folder后,单击Save

步骤四:查看监控数据

  1. 在Grafana控制台界面,将鼠标移动到左侧导航栏的fig_20220426_view图标上,单击Browse

  2. Browse页签,单击目标目录下的监控大盘,即可查看目标大盘上的所有监控图表。
