您需要在应用中集成SDK，才能在控制台BOT管理中配置App防爬场景化规则。本文介绍了如何为Android应用集成WAF App防护SDK（以下简称SDK）。
背景信息
App防护SDK主要用于对通过App客户端发起的请求进行签名。WAF服务端通过校验App请求签名，识别App业务中的风险、拦截恶意请求，实现App防护的目的。
关于App防护提供的SDK所涉及的隐私政策，请参见Web应用防火墙App防护SDK隐私政策。
使用限制
Android应用支持如下三个软件版本的SO：arm64-v8a、armeabi-v7a。
Android应用的API版本必须是16及以上。
init初始化接口存在耗时操作，调用后不能立即同步调用vmpSign接口，请确保SDK的初始化接口和签名接口调用时间间隔2秒以上。
当使用proguard进行代码混淆时，请使用-keep选项对SDK的接口函数进行设置，例如：
-keep class com.aliyun.TigerTally.** {*;}
前提条件
已获取Android应用对应的SDK。
获取方法：请提交工单，联系产品技术专家获取SDK。
说明Android应用对应的SDK包含1个AAR文件，文件名为AliTigerTally_X.Y.Z.aar，其中X.Y.Z表示版本号。
已获取SDK认证密钥（即appkey）。

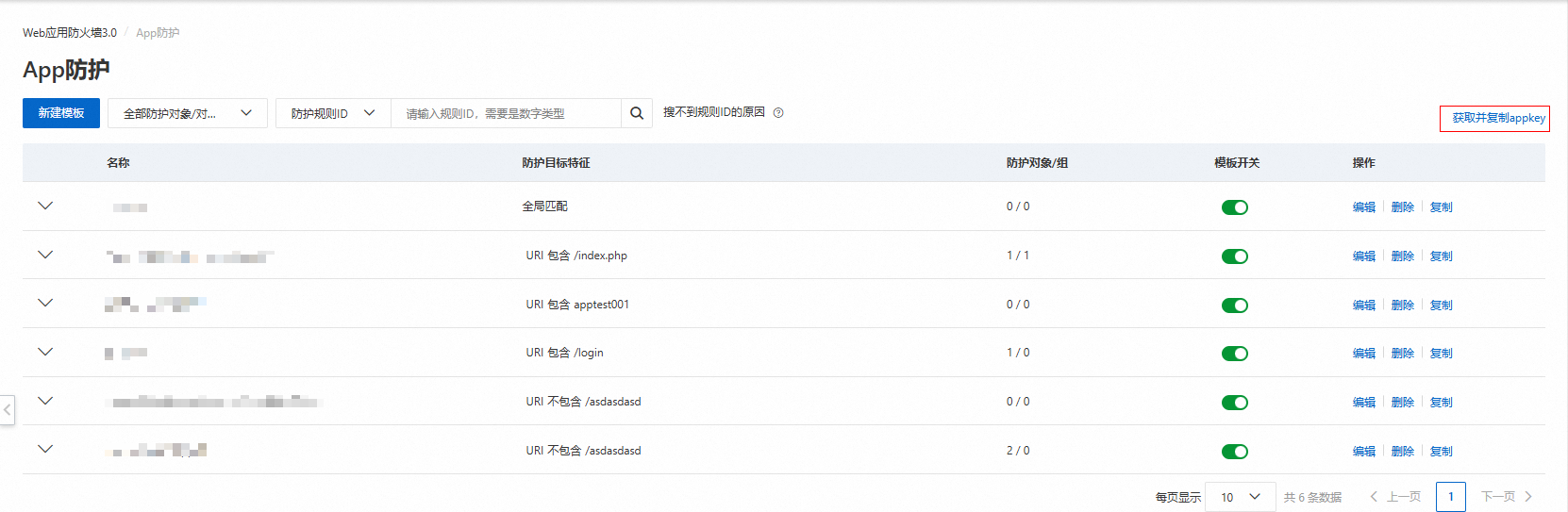

开启BOT管理后，即可在新建或编辑防护模板的防护场景定义配置导向中的APP SDK集成单击获取并复制appkey，获取SDK认证密钥。该密钥用于发起SDK初始化请求，需要在集成代码中使用。
说明每个阿里云账号拥有唯一的appkey（适用于所有接入WAF防护的域名），且Android和iOS应用集成SDK时都使用该appkey。
认证密钥示例：****OpKLvM6zliu6KopyHIhmneb_****u4ekci2W8i6F9vrgpEezqAzEzj2ANrVUhvAXMwYzgY_****vc51aEQlRovkRoUhRlVsf4IzO9dZp6nN_****Wz8pk2TDLuMo4pVIQvGaxH3vrsnSQiK****。
步骤一：新建工程

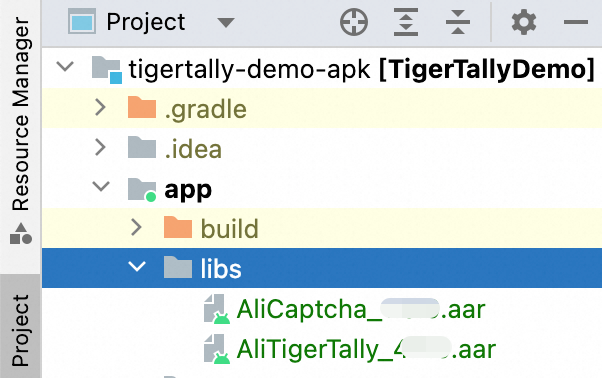

以Android Studio工具为例，新建一个Android工程，并按照配置向导完成创建。创建好的工程目录如下图所示。
步骤二：集成AAR包
将获取到的SDK文件AliTigerTally_X.Y.Z.aar拖放到/project/app/libs目录中。
打开App的build.gradle文件，将libs目录添加为查找依赖的源，并添加编译依赖为AliTigerTally_X.Y.Z.aar。
具体配置信息如下所示：
您需要将AliTigerTally_X.Y.Z.aar文件的版本号X.Y.Z替换成您获取的AAR文件的版本号。
//...
repositories {
flatDir {
dirs 'libs'
}
}
dependencies {
// ...
compile(name: 'AliTigerTally_X.Y.Z', ext: 'aar')
}步骤三：过滤SO CPU架构
如果项目在此之前未使用过SO，需在build.gradle中添加以下配置。
android {
defaultConfig {
ndk {
abiFilters 'arm64-v8a', 'armeabi-v7a'
}
}
}步骤四：为应用申请权限
必备权限
<uses-permission android:name="android.permission.INTERNET"/>可选权限
<uses-permission android:name="android.permission.BLUETOOTH"/> <uses-permission android:name="android.permission.READ_PHONE_STATE"/> <uses-permission android:name="android.permission.ACCESS_WIFI_STATE"/> <uses-permission android:name="android.permission.ACCESS_NETWORK_STATE"/> <uses-permission android:name="android.permission.READ_EXTERNAL_STORAGE"/> <uses-permission android:name="android.permission.WRITE_EXTERNAL_STORAGE"/>说明android.permission.READ_EXTERNAL_STORAGE和android.permission.WRITE_EXTERNAL_STORAGE权限在Android 6.0及以上版本需要动态申请。
步骤五：添加集成代码
数据签名。
设置业务自定义的终端用户标识，方便您更灵活地配置WAF防护策略。
/** * 设置用户账户 * * @param account 账户 * @return 错误码 */ public static int setAccount(String account)参数说明：
account：String类型，表示标识一个用户的字符串，建议您使用脱敏后的格式.
返回值：int类型，返回是否设置成功，0表示成功，-1表示失败。
示例代码：
// 游客身份可以暂时先不setAccount，直接初始化；登录以后调用setAccount和重新初始化 String account = "user001"; TigerTallyAPI.setAccount(account);
初始化SDK，执行一次初始化采集。
一次初始化采集表示采集一次终端设备信息，您可以根据业务的不同，重新调用init函数进行初始化采集。
初始化采集分为两种模式：采集全量数据、采集除需授权字段外的数据（不采集涉及终端设备用户隐私的字段，包括：imei、imsi、simSerial、wifiMac、wifiList、bluetoothMac、androidId）。
说明建议您在终端用户同意App的隐私政策前，采集除需授权字段外的数据；在终端用户同意App的隐私政策后，再采集全量数据。采集全量数据有利于更好地识别风险。
// 采集类型: 全量采集, 不采集隐私数据 public enum CollectType { DEFAULT, NOT_GRANTED } // 初始化回调 public interface TTInitListener { // code表示接口调用状态码 void onInitFinish(int code); } /** * SDK 初始化，带 callback * * @param appkey 密钥 * @param type 采集数据的类型 * @param otherOptions 各类参数选项 * @return 错误码 */ public static int init(Context context, String appkey, CollectType type, Map<String, String> otherOptions, TTInitListener listener);参数说明：
context：Context类型，传入您应用的上下文。
appkey：String类型，设置为您的SDK认证密钥。
type：CollectType类型，设置采集模式。取值：
DEFAULT：表示采集全量数据。
NO_GRANTED：表示采集除需授权字段外的数据。
otherOptions：Map<String, String>类型，信息采集可选项，默认可以为null。可选参数如下
字段名
说明
示例
IPv6
是否使用IPv6域名上报设备信息。
0：使用IPv4域名，默认值
1：使用IPv6域名。
1
Intl
是否使用国际域名上报设备信息。
0：中国内地上报，默认值
1：国际上报。
1
listener：TTInitListener类型，SDK初始化回调接口，可在回调中判断初始化结果的具体状态，默认可以传null。
TTCode
Code
备注
TT_SUCCESS
0
SDK初始化成功
TT_NOT_INIT
-1
SDK未调用初始化
TT_NOT_PERMISSION
-2
SDK需要的Android基础权限未完全授权
TT_UNKNOWN_ERROR
-3
系统未知错误
TT_NETWORK_ERROR
-4
网络错误
TT_NETWORK_ERROR_EMPTY
-5
网络错误，返回内容为空串
TT_NETWORK_ERROR_INVALID
-6
网络返回的格式非法
TT_PARSE_SRV_CFG_ERROR
-7
服务端配置解析失败
TT_NETWORK_RET_CODE_ERROR
-8
网关返回失败
TT_APPKEY_EMPTY
-9
AppKey为空
TT_PARAMS_ERROR
-10
其他参数错误
TT_FGKEY_ERROR
-11
密钥计算错误
TT_APPKEY_ERROR
-12
SDK版本和AppKey版本不匹配
返回值：int类型，返回初始化结果，0表示成功，-1表示失败。
示例代码：
// appkey代表阿里云客户平台分配的认证密钥 final String appkey="******"; // 可选参数, 可配置IPv6与国际上报 Map<String, String> options = new HashMap<>(); options.put("IPv6", "0");// 配置为IPv4 options.put("Intl", "0");// 中国内地上报 // 一次初始化采集，代表一次设备信息采集，可以根据业务的不同，重新调用函数init初始化采集 // 全量采集 int ret = TigerTallyAPI.init(this.getApplicationContext(), appkey, TigerTallyAPI.CollectType.DEFAULT, options, null); // 不采集隐私字段 int ret = TigerTallyAPI.init(this.getApplicationContext(), appkey, TigerTallyAPI.CollectType.NOT_GRANTED, options, null); Log.d("AliSDK", "ret:" + ret);
数据签名。
使用vmp技术对输入数据input进行签名处理，并且返回wtoken字符串用于请求认证。
/** * 数据签名 * * @param type 签名类型 * @param input 签名数据 * @return wtoken */ public static String vmpSign(int type, byte[] input);参数说明：
type：CollectType类型，设置数据签名类型，固定取值1。
input：byte[]类型，表示待签名的数据，一般是整个请求体request body。
返回值：String类型，返回wtoken字符串。
示例代码：
// 默认签名 String body = "i am the request body, encrypted or not!"; String wtoken = TigerTallyAPI.vmpSign(1, body.getBytes("UTF-8")); Log.d("AliSDK", "wToken:" + wtoken);
数据哈希。
自定义加签使用接口，将对传入的数据计算生成一个whash字符串，Post、Put、Patch请求需要传入request body，Get、Delete请求传入完整的URL地址。同时，whash字符串需要添加到http请求header的ali_sign_whash中。
// 请求类型: public enum RequestType { GET, POST, PUT, PATCH, DELETE } /** * 自定义Hash签名数据 * * @param type 数据类型 * @param input 哈希数据 * @return whash */ public static String vmpHash(RequestType type, byte[] input);参数说明：
type：RequestType类型，设置数据类型。取值：
GET：表示Get请求数据。
POST：表示Post请求数据。
PUT：表示Put请求数据。
PATCH：表示Patch请求数据。
DELETE：表示Delete请求数据。
input：byte[]类型，表示待加签的数据。
返回值：String类型，返回whash字符串。
示例代码：
// get 请求 String url = "https://tigertally.aliyun.com/apptest"; String whash = TigerTallyAPI.vmpHash(TigerTallyAPI.RequestType.GET, url.getBytes()); String wtoken = TigerTallyAPI.vmpSign(1, whash.getBytes()); Log.d("AliSDK", "whash:" + whash + ", wtoken:" + wtoken); // post 请求 String body = "hello world"; String whash = TigerTallyAPI.vmpHash(TigerTallyAPI.RequestType.POST, body.getBytes()); String wtoken = TigerTallyAPI.vmpSign(1, whash.getBytes()); Log.d("AliSDK", "whash:" + whash + ", wtoken:" + wtoken);说明调用vmpHash进行自定义加签时，签名接口vmpSign的参数input为生成的whash字符串，且在配置App防爬场景化策略时，自定义加签字段的值需设置为ali_sign_whash。
调用vmpHash生成Get请求的whash时，必须保证输入的URL地址和最终网络请求的URL一致，特别需要注意UrlEncode情况，部分框架会自动对中文或者参数进行UrlEncode编码。
接口vmpHash的参数input不支持字节或者空字符串，输入为URL时必须存在Path或者Param。
调用vmpSign时，如果请求体为空，例如，Post请求或Get请求的body为空，则填写空对象null或空字符串的Bytes值，例如
"".getBytes("UTF-8")。当whash或wtoken为以下字符串时表示初始化流程存在异常：
you must call init first：表示未调用init函数。
you must input correct data：表示传入数据错误。
you must input correct type：表示传入类型错误。
二次校验
判断结果。
根据response中cookie和body字段判断是否要进行二次校验。header中可能存在多个Set-Cookie。
/** * 判断是否进行二次校验 * * @param cookie cookie * @param body body * @return 0:通过 1:二次校验 */ public static int cptCheck(String cookie, String body)参数说明：
cookie：String类型，设置请求response中全部cookie。
body：String类型，设置请求response中全部body。
返回值：int类型，返回决策结果，0表示通过，1表示需要二次校验。
示例代码：
String cookie = "key1=value1;kye2=value2;"; String body = "...."; int recheck = TigerTallyAPI.cptCheck(cookie, body); Log.d("AliSDK", "recheck:" + recheck);
创建滑块。
根据cptCheck返回结果决定是否要创建一个滑块对象，TTCaptcha对象提供show和dismiss方法，对应显示滑块和隐藏滑块窗口。TTOption封装了滑块可配置的参数，TTListener包含了滑块的三种回调状态。如果需要自定义滑块窗口页面需要传入自定义页面地址，支持本地 html文件，或者远程页面。
/** * 创建滑块对象 * * @param activity 显示页面 * @param option 参数 * @param listener 回调 * @return 滑块验证对象 */ public static TTCaptcha cptCreate(Activity activity, TTOption option, TTListener listener); /** * 滑块对象 */ public class TTCaptcha { /** * 显示滑块 */ public void show(); /** * 隐藏滑块 */ public void dismiss(); /** * 获取滑块traceId，用于数据统计 */ public String getTraceId(); } /** * 滑块参数 */ public static class TTOption { // 是否支持点击空白处隐藏滑块 public boolean cancelable; // 是否支持隐藏滑块错误码 public boolean hideError; // 自定义页面，支持本地html文件和远程url public String customUri; // 设置语言 public String language; // 二次校验请求traceId public String traceId; // 滑块标题文案，最长20个字符 public String titleText; // 滑块描述文案，最长60个字符 public String descText; // 滑块颜色，格式例如"#007FFF" public String slideColor; // 是否隐藏traceId public boolean hideTraceId; } /** * 滑块回调 */ public interface TTListener { /** * 验证成功 * * @param captcha 滑块对象 * @param data token, 默认为traceId */ void success(TTCaptcha captcha, String data); /** * 验证失败 * * @param captcha 滑块对象 * @param code 错误码 */ void failed(TTCaptcha captcha, String code); /** * 验证异常 * * @param captcha 滑块对象 * @param code 错误码 * @param message 错误信息 */ void error(TTCaptcha captcha, int code, String message); }参数说明：
activity：Activity类型，设置当前页面activity。
option：TTOption类型，设置滑块配置参数。
listener：TTlistener类型，设置滑块状态回调。
返回值：TTCaptcha类型，返回滑块对象。
示例代码：
TTCaptcha.TTOption option = new TTCaptcha.TTOption(); // option.customUri = "file:///android_asset/ali-tt-captcha-demo.html"; // option.traceId = "4534534534adf433534534543"; option.titleText = "测试 Title"; option.descText = "测试 Description"; option.language = "cn"; option.cancelable = true; option.hideError = true; option.slideColor = "#007FFF"; option.hideTraceId= true; TTCaptcha captcha = TigerTallyAPI.cptBuild(this, option, new TTCaptcha.TTListener() { @Override public void success(TTCaptcha captcha, String data) { Log.d(TAG, "captcha check success:" + data); captcha.dismiss(); } @Override public void failed(TTCaptcha captcha, String code) { Log.d(TAG, "captcha check failed:" + code); } @Override public void error(TTCaptcha captcha, int code, String message) { Log.d(TAG, "captcha check error, code: " + code + ", message: " + message); } }); captcha.show();
说明验证异常，表示在加载滑块过程中检测到异常情况。验证失败，表示用户滑动结束后检测异常情况。
具体错误码如下所示：
1001：输入参数错误。
1002：网络检测异常。
1003：js回调数据异常。
1004：WebView加载异常。
1005：js滑块返回异常。
1100：主动关闭滑块。
最佳实践示例
package com.aliyun.tigertally.apk;
import androidx.appcompat.app.AppCompatActivity;
import android.os.Bundle;
import android.util.Log;
import com.aliyun.TigerTally.TigerTallyAPI;
import com.aliyun.TigerTally.captcha.api.TTCaptcha;
import okhttp3.MediaType;
import okhttp3.OkHttpClient;
import okhttp3.Request;
import okhttp3.RequestBody;
import okhttp3.Response;
public class DemoActivity extends AppCompatActivity {
private final static String TAG = "TigerTally-Demo";
private final static String APP_HOST = "******";
private final static String APP_URL = "******";
private final static String APP_KEY = "******";
private final static OkHttpClient okHttpClient = new OkHttpClient();
@Override
protected void onCreate(Bundle savedInstanceState) {
super.onCreate(savedInstanceState);
setContentView(R.layout.activity_demo);
doTest();
}
private void doTest() {
Log.d(TAG, "captcha flow");
new Thread(() -> {
// 初始化
// 全量采集
int ret = TigerTallyAPI.init(this, APP_KEY, TigerTallyAPI.CollectType.DEFAULT, null, null);
// 不采集隐私字段
// int ret = TigerTallyAPI.init(this, APP_KEY, TigerTallyAPI.CollectType.NOT_GRANTED, null, null);
Log.d(TAG, "tiger tally init: " + ret);
// 不能立即同步调用
try {
Thread.sleep(2000);
} catch (InterruptedException e) {
e.printStackTrace();
}
// 签名
String data = "hello world";
String whash = null, wtoken = null;
// 自定义加签
whash = TigerTallyAPI.vmpHash(TigerTallyAPI.RequestType.POST, data.getBytes());
wtoken = TigerTallyAPI.vmpSign(1, whash.getBytes());
Log.d(TAG, "tiger tally vmp: " + whash + ", " + wtoken);
// 正常加签
// wtoken = TigerTallyAPI.vmpSign(1, data.getBytes());
// Log.d(TAG, "tiger tally vmp: " + wtoken);
// 请求接口
doPost(APP_URL, APP_HOST, whash, wtoken, data, (code, cookie, body) -> {
// 判断是否需要显示滑块
int recheck = TigerTallyAPI.cptCheck(cookie, body);
Log.d(TAG, "captcha check result: " + recheck);
if (recheck == 0) return;
this.runOnUiThread(this::doShow);
});
}).start();
}
// 显示滑块
public void doShow() {
Log.d(TAG, "captcha show");
TTCaptcha.TTOption option = new TTCaptcha.TTOption();
// option.customUri = "file:///android_asset/ali-tt-captcha-demo.html";
// option.traceId = "4534534534adf433534534543";
option.titleText = "测试 Title";
option.descText = "测试 Description";
option.language = "cn";
option.cancelable = true;
option.hideError = true;
option.slideColor = "#007FFF";
TTCaptcha captcha = TigerTallyAPI.cptCreate(this, option, new TTCaptcha.TTListener() {
@Override
public void success(TTCaptcha captcha, String data) {
Log.d(TAG, "captcha check success:" + data);
captcha.dismiss();
}
@Override
public void failed(TTCaptcha captcha, String code) {
Log.d(TAG, "captcha check failed:" + code);
}
@Override
public void error(TTCaptcha captcha, int code, String message) {
Log.d(TAG, "captcha check error, code: " + code + ", message: " + message);
}
});
captcha.show();
}
// 发送请求
public static void doPost(String url, String host, String whash, String wtoken, String body, Callback callback) {
Log.d(TAG, "start request post");
int responseCode = 0;
String responseBody = "";
StringBuilder responseCookie = new StringBuilder();
try {
Request.Builder builder = new Request.Builder()
.url(url)
.addHeader("wToken", wtoken)
.addHeader("Host", host)
.post(RequestBody.create(MediaType.parse("text/x-markdown"), body.getBytes()));
if (whash != null) {
builder.addHeader("ali_sign_whash", whash);
}
Response response = okHttpClient.newCall(builder.build()).execute();
responseCode = response.code();
responseBody = response.body() == null ? "" : response.body().string();
for (String item : response.headers("Set-Cookie")) {
responseCookie.append(item).append(";");
}
Log.d(TAG, "response code:" + responseCode);
Log.d(TAG, "response cookie:" + responseCookie);
Log.d(TAG, "response body:" + (responseBody.length() > 100 ? responseBody.substring(0, 100) : ""));
if (response.isSuccessful()) {
Log.d(TAG, "success: " + response.code() + ", " + response.message());
} else {
Log.e(TAG, "failed: " + response.code() + ", " + response.message());
}
response.close();
} catch (Exception e) {
e.printStackTrace();
responseCode = -1;
responseBody = e.toString();
} finally {
if (callback != null) {
callback.onResponse(responseCode, responseCookie.toString(), responseBody);
}
}
}
public interface Callback {
void onResponse(int code, String cookie, String body);
}
}
