终端升级接入网关配置指南

您可以在硬件终端页面获取网关绑定码,并绑定网关,以便监控您网关设备的下载服务运行情况、绑定信息和已经缓存的版本。

背景信息

无影硬件终端的默认升级方式为互联网升级,即通过互联网下载升级包,若您要同时升级的硬件终端数量较多,为防止同时下载引发网络堵塞以及提高效率,您可以考虑绑定无影网关来实现局域网升级。

前提条件:环境准备

  • 个人电脑一台(如果没有RJ45接口需要自备USB to RJ45转换器)。

  • 超五类网线两根。

  • AL88 智能网关一台。

    请前往云市场搜索AL88,根据自己的实际业务需求选择合适的规格购买。

  • 可连接互联网的有线网口。

    重要

    如果因为安全策略需要评估设备接入或者设置MAC地址白名单,请提前准备。

步骤一:设备初始化

  1. 为设备通电并接线。

    1. 设备端ETH0连接企业内部网络(可连接互联网的有线网口)。

    2. 设备端ETH1 ~ ETH3任意网口连接个人电脑。

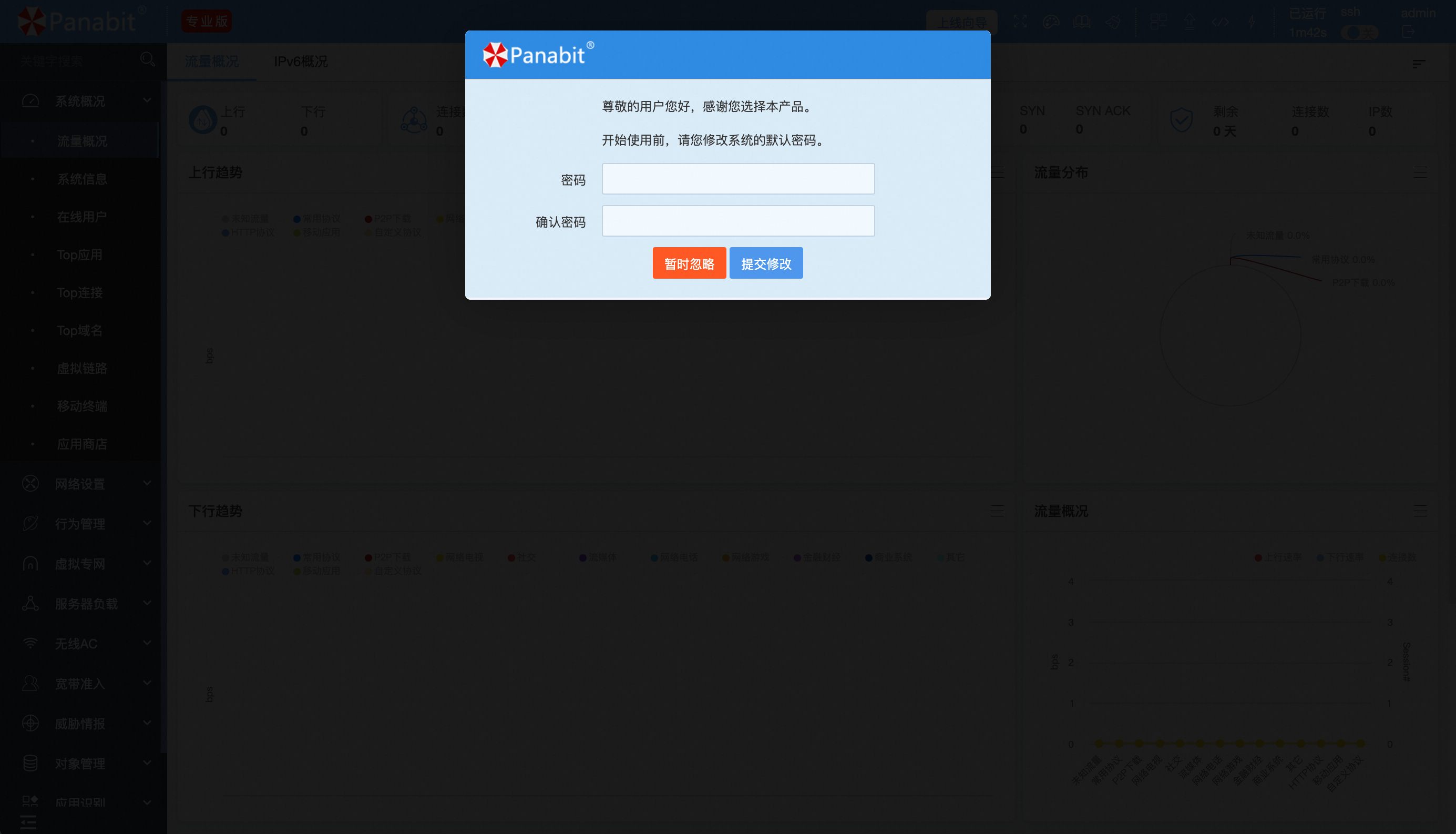

  2. 使用浏览器在局域网下打开设备后台管理地址https://192.168.254.1,初始密码为admin/panabit。


  3. 设备自带默认配置下,ETH0包含了DHCP、静态IP、PPPoE三种上网配置,后两种默认禁用,请根据实际情况选择联网方式。

    说明

    如果不是DHCP上网方式,可在网络设置 > WAN/LAN中修改对应的上网方式,然后点击条目后面的启用,并将DHCP上网禁用即可。

步骤二:绑定终端分组

  1. 登录无影云电脑企业版控制台

  2. 在左侧导航栏,选择终端管理 > 硬件终端

  3. 硬件终端页面单击右上角的终端升级设置

  4. 找到您需要接入网关的设备所在分组,单击操作列的生成网关绑定码

    说明

    该功能目前处于邀测中,如需体验,请提交工单申请开通。

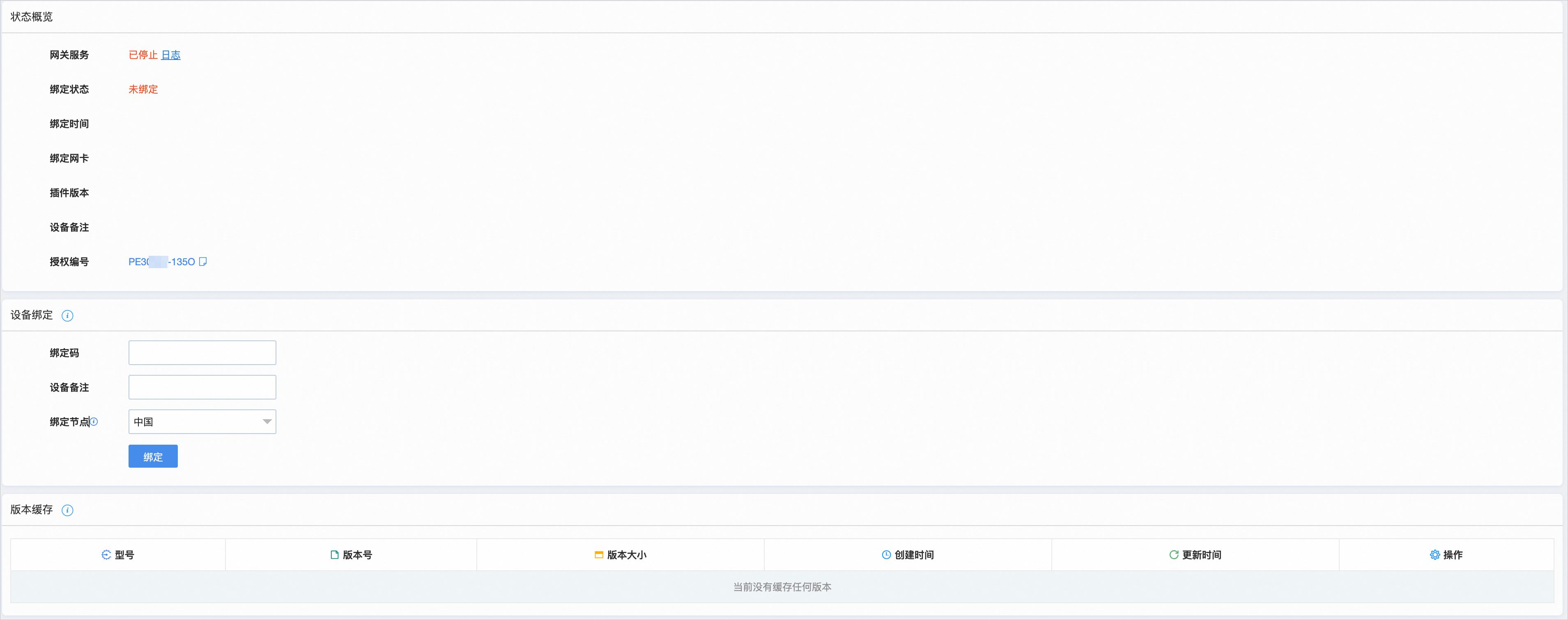

  5. 使用浏览器在局域网下打开设备后台管理地址https://192.168.254.1,在左侧导航栏选择应用商店 > 无影接入网关,在应用下方输入框输入上一步骤中获取到的网关绑定码,根据实际情况填写设备备注,并根据您所在的地域填入需要使用的节点。


  6. 填写完成后,单击绑定。绑定成功后,网关会自动缓存您位于同一个局域网下需要下载的版本,并且提供局域网下载服务。

    说明

    使用局域网下载时,您的终端设备与接入网关设备必须存在于一个局域网内;如果您的设备绑定在已经接入网关的设备下,但是没有位于一个局域网,则您的设备将无法使用公网升级。

  7. 绑定成功后,即可以在智能网关后台查看详情,也可以返回到无影云电脑企业版控制台的终端升级页面查看绑定情况。
