镜像构建并推送自定义镜像仓库

步骤导航

• 步骤一：新建流水线。

• 步骤二：配置流水线任务-代码源。

• 步骤三：配置流水线任务-构建镜像并推送到Harbor自定义镜像仓库。

• 步骤四：运行并查看目标流水线任务。

前提条件

• 请确保安装配置完成自定义的镜像仓库（ACR/Harbor），关于使用自定义ACR镜像仓库，具体操作请参阅使用个人版实例推送拉取镜像。

• 代码托管仓库需要包含构建镜像的Dockerfile指令文件。

步骤一：新建流水线

1. 登录流水线Flow服务控制台，在控制台界面，请单击右侧上方新建流水线按钮。

2. 在弹出窗口页面，根据需求选择合适的流水线模板，选择好流水线模板后，单击创建按钮。

步骤二：配置流水线任务-代码源

1. 在完成步骤一新建流水线后，将会自动跳转到流水线任务节点的操作页面。

2. 在流水线源任务节点，单击任务节点按钮添加流水线源，右侧滑出页面，单击菜单代码源，选择示例代码源，在下方代码类型配置项里，单击JAVA语言，最后单击添加按钮，完成代码源流水线任务配置。

   说明

   在添加流水线源，选择代码源时候，提供了多种代码源的托管仓库平台，如：自建Gitlab、Codeup、Github等，可以根据您的需求选择。

   重要

   • 构建镜像Dockerfile指令文件，是用于构建Docker镜像的指令文件，有关更多内容请参阅在Dockerfile中使用构建打包镜像并运行。

   • 本文使用示例代码源，在示例代码仓库根目录下有构建镜像的Dockerfile指令文件。

   • 如果您选择的非示例代码源，请确保您的代码仓库已创建配置了构建镜像的Dockerfile指令文件。

步骤三：配置流水线任务-构建镜像并推送到Harbor自定义镜像仓库

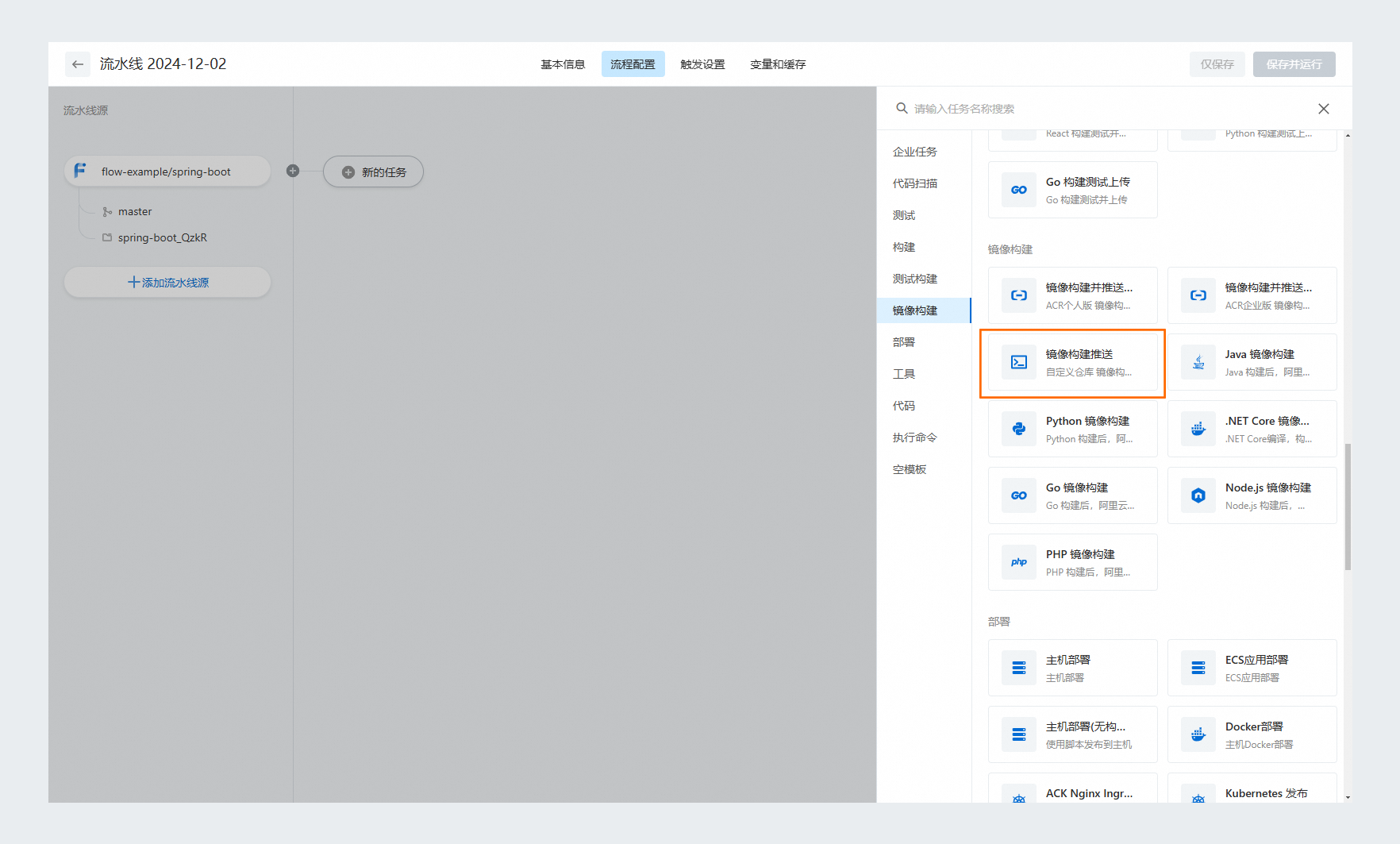

1. 完成步骤二配置流水线源任务后，单击任务节点或新建任务节点，右侧滑出编辑页面，单击导航菜单镜像构建，单击添加自定义镜像构建任务。

   说明

   关于自定义的镜像仓库，您可以使用阿里云ACR镜像仓库，也可以使用第三方的镜像仓库，如：Harbor，本文将使用Harbor镜像仓库演示。

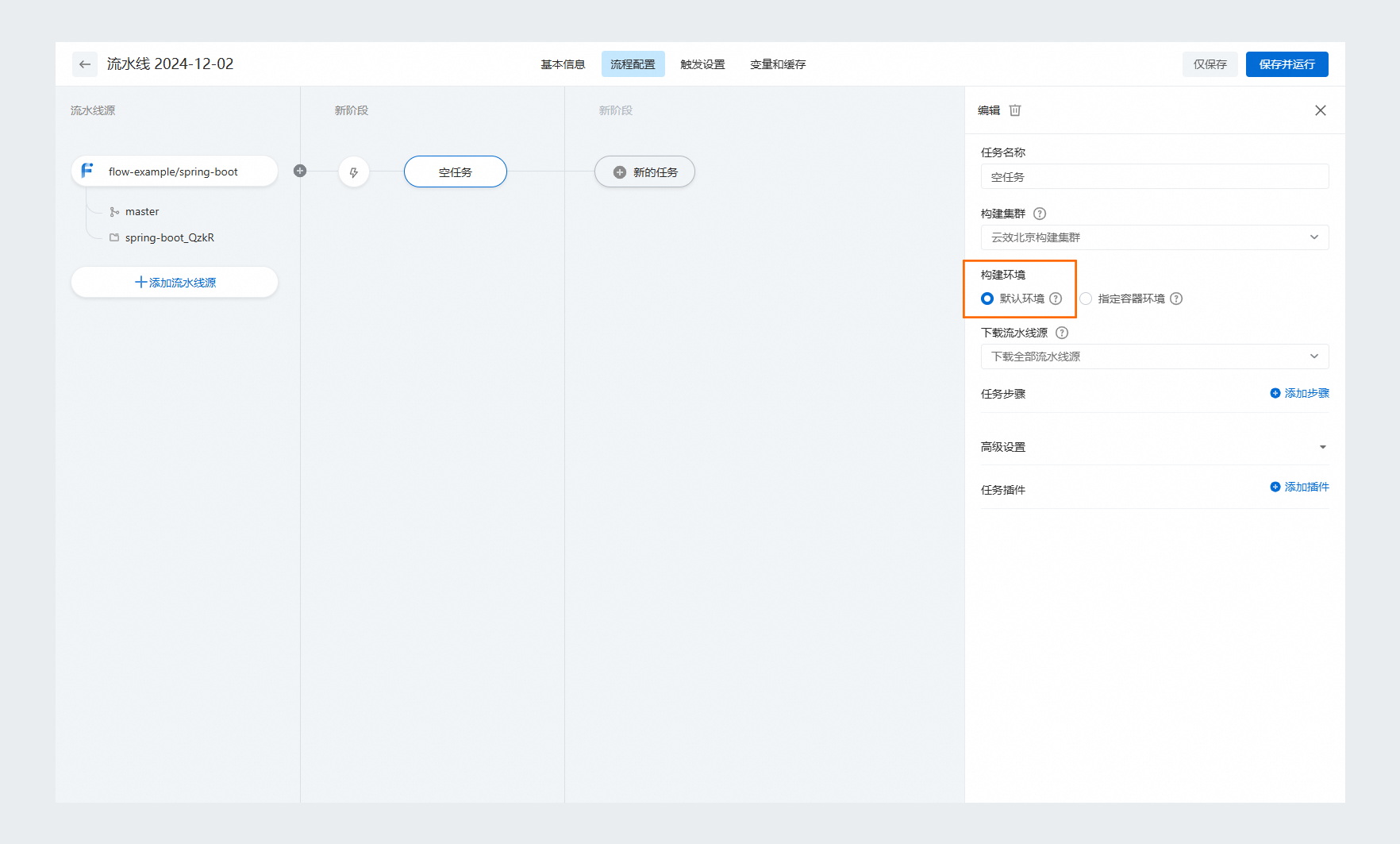

2. 单击新添加的任务自定义镜像构建，在编辑页面配置参数。

   参数	说明
   任务名称	自定义任务名称。
   构建集群	根据需求选择云效默认构建集群或者自定义的私有构建集群。 说明 如果选择使用公共的云效默认构建集群，需要设置支持HTTPS方式的镜像仓库地址。 关于选择使用私有构建集群，请参阅具体操作构建集群。
   指定构建节点	指定自定义的构建镜像节点。
   构建环境	根据需求选择合适的构建环境。 说明 任务执行期间，流水线任务构建环境分配给用户使用，构建环境使用权限归属用户，任务执行脚本由用户自定义。
   下载流水线源	根据需求选择合适的方式。

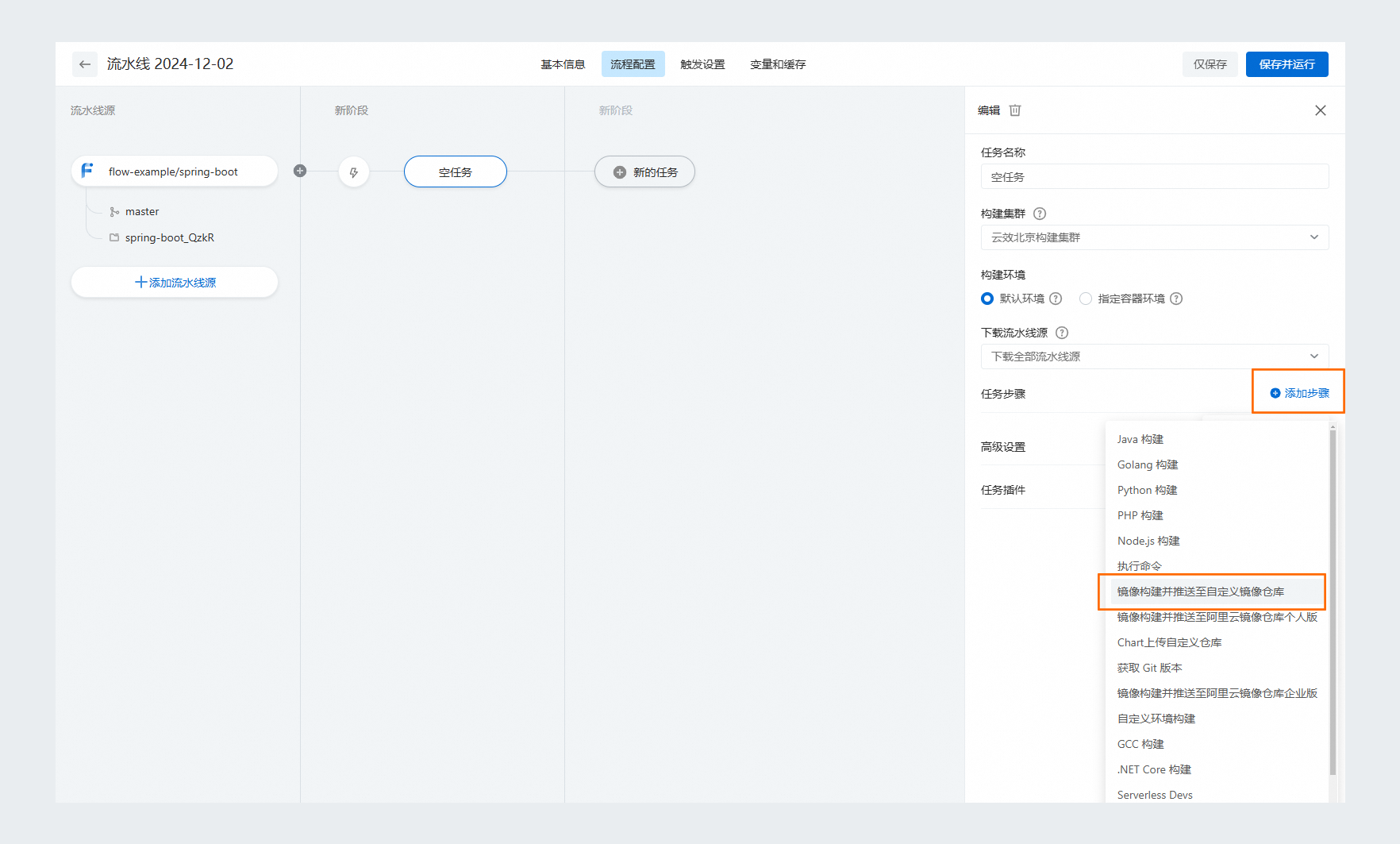

3. 在任务步骤配置项里，单击展开镜像构建并推送至自定义镜像仓库任务，完成以下任务参数设置。

   参数	说明
   步骤名称	您可以自定义步骤名称，本文保持默认名称。
   镜像仓库地址	设置您的自定义镜像仓库地址。 重要 镜像仓库地址格式，例如：172.xx.xx.133/library/test:latest：表示IP地址或者域名+项目名称+标签。 镜像仓库地址支持固定Repository，例如registry.cn-hangzhou.aliyuncs.com/ns/demo:1.0，或者带动态参数例如registry.cn-hangzhou.aliyuncs.com/ns/demo:${DATETIME}。
   选择凭据类型	根据需求选择，选择使用用户名/密码方式。
   用户名	自定义镜像仓库的登录用户名。
   密码	自定义镜像仓库的登录密码。
   Dockerfile路径	本文示例代码源仓库中Dockerfile文件位于根目录下，保持默认路径即可。 说明 如果非本文示例代码源，请正确设置您的Dockerfile路径地址。 Dockerfile路径，默认路径是相对于代码库根目录所在路径，如META/config/Dockerfile或Dockerfile。

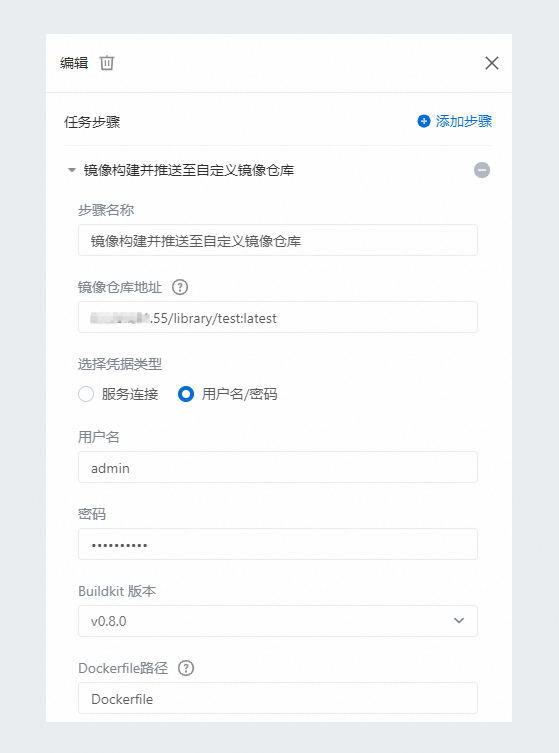

   完成参数配置后，单击右上方X关闭按钮，任务参数配置可以参考截图。

步骤四：运行并查看目标流水线任务

1. 在流水线Flow控制台界面我的流水线列表，单击目标流水线右侧运行按钮，再单击目标流水线名称，查看流水线任务节点界面。

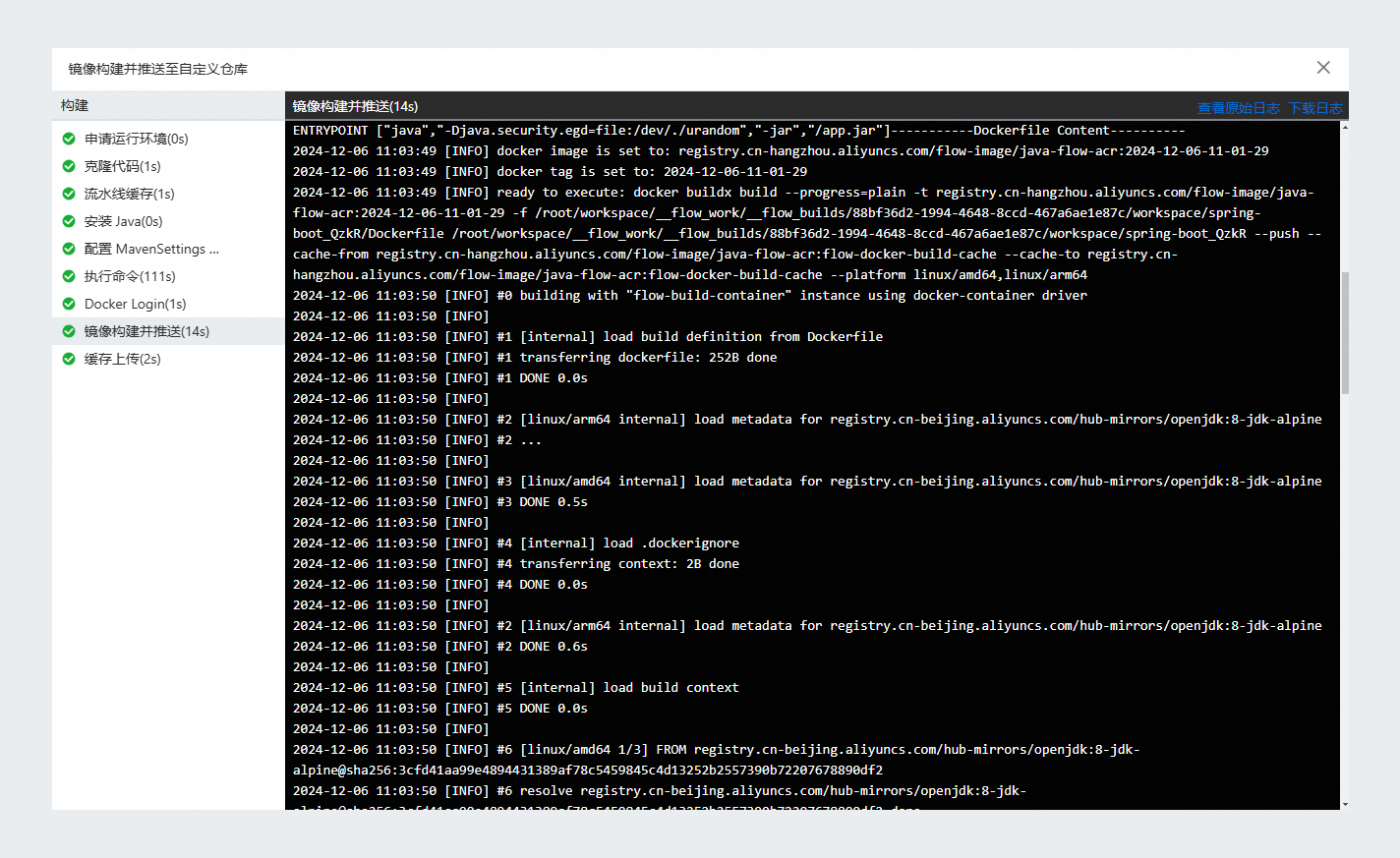

2. 运行流水线任务完成后，在构建镜像任务节点，右下方单击日志，在弹出窗口中，可以查看到流水线任务的执行过程结果日志，还可以在自定义镜像仓库里查看推送的镜像版本，运行流水线任务和查看日志操作完成。
