MSE+云效AppStack实现应用服务全链路灰度

场景描述

本文将以 A、B、C 三个 SpringCloud 应用为例，展示如何通过阿里云云效 AppStack 来整合 MSE 全链路灰度的功能，实现将应用一键部署到灰度环境，并进行全链路灰度的测试。假设已有 A、B、C 三个应用的基线版本正在运行。整体上应用的调用链路是，客户端入口流量首先达到网关应用，而后按顺序经过 A、B、C 三个应用：

一次需求发布窗口中，应用 A 和 C 进行了迭代，需要对 A 和 C 的新版本进行全链路灰度测试，调用链路如下：

前提条件

开启 MSE 微服务治理

• 将 ACK 微服务应用接入 MSE 治理中心。具体操作，请参见ACK微服务应用接入MSE治理中心。

• 创建 MSE nacos，并复制其内网域名。具体操作，请参见创建Nacos引擎。

• 创建 MSE 云原生网关，并关联第一步创建的 Nacos。具体操作，请参见创建MSE云原生网关和新建服务来源。

操作步骤

步骤一：创建应用，部署基线版本

在云效 应用交付AppStack 创建三个应用，用于部署应用的基线版本。应用的初始化可以使用应用模板批量配置（详见 应用模板）。

以 spring-cloud-a 应用为例配置流程如下：

1. 应用关联代码仓库，可以在Codeup中导入示例代码 https://github.com/aliyun/alibabacloud-microservice-demo.git。



2. 应用环境配置，应用通常可以划分开发环境、测试环境、预发环境、生产环境，可以关联不同的部署资源（如K8s集群），分别对不同阶段测试验证，并最终提供线上服务。



3. 应用 Kubernetes 部署编排 YAML 配置。

   • 将容器镜像定义成占位符{{ .AppStack.image.backend }}，由流水线运行时传入构建好的镜像。

   • 在应用配置的spec.template.metadata.labels下加入 MSE 基本配置及灰度相关。

   说明

   • msePilotCreateAppName为 MSE 服务治理接入的应用名；msePilotAutoEnable为是否接入MSE服务治理的开关 on 表示开启，off 表示关闭；alicloud.service.tag则是 MSE 用于灰度发布的节点标签。您可以在 MSE 服务治理控制台，节点详情页面看到节点的标签情况。更多信息，请参见ACK和ACS微服务应用接入MSE治理中心（Java版）、节点详情。

   • {{if eq .AppStack.envName "gray" }}是基于 GO template 的方式识别当前云效发布的应用环境。如果环境名称为gray，则为灰度服务。更多信息，请参见Kubernetes 部署编排。

   • nacos-server 需要替换成上述创建的 Nacos 内网域名。

   apiVersion: apps/v1
   kind: Deployment
   metadata:
     name: spring-cloud-a-{{ .AppStack.envName }}
     labels:
       run: spring-cloud-a-{{ .AppStack.envName }}
     namespace: {{ .Values.namespace }}
   spec:
     selector:
       matchLabels:
         app: spring-cloud-a-{{ .AppStack.envName }}
     template:
       metadata:
         labels:
           app: spring-cloud-a-{{ .AppStack.envName }}
           # MSE 灰度相关配置
           msePilotCreateAppName: spring-cloud-a
           msePilotAutoEnable: 'on'
           {{ if eq .AppStack.envName "gray" }}
           alicloud.service.tag: gray
           {{ end }}
       spec:
         containers:
         - name: spring-cloud-a
           image: {{ .AppStack.image.backend }} # 应用镜像占位符，由流水线运行时传入
           imagePullPolicy: Always
           ports:
             - containerPort: 20001
           livenessProbe:
             tcpSocket:
               port: 20001
             initialDelaySeconds: 30
             periodSeconds: 60
           env:
           - name: spring.cloud.nacos.discovery.server-addr
             value: 'nacos-server'   # nacos-server 替换为上述创建的 Nacos 内网域名
           - name: dubbo.registry.address
             value: 'nacos://nacos-server:8848'  # nacos-server 替换为上述创建的 Nacos 内网域名



4. 应用研发流程配置分为测试阶段、预发阶段、生产阶段。生产阶段包括镜像构建（也可以选择已有镜像发布）、发布审核、生产发布多个任务。

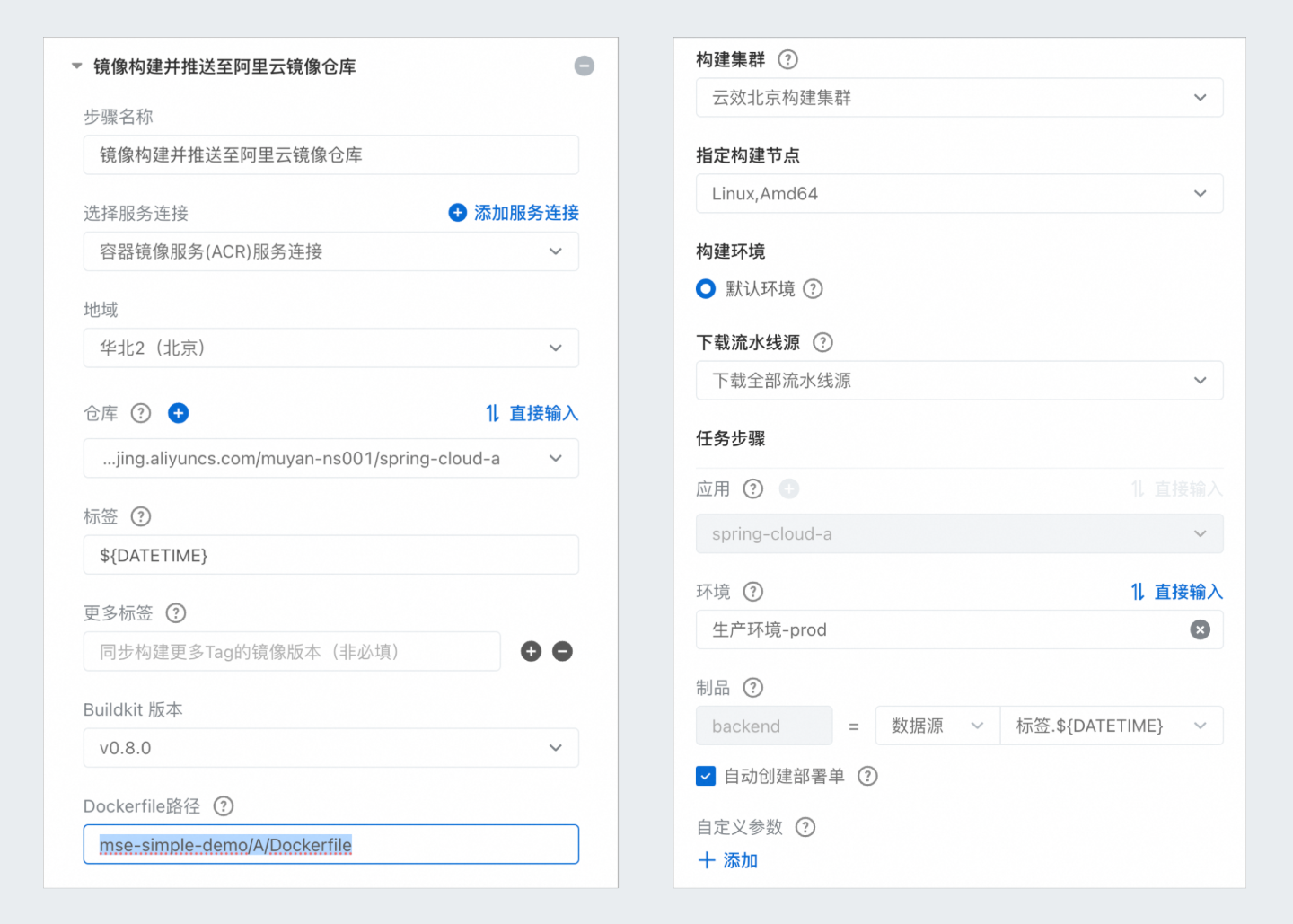

   • 镜像构建：选择镜像构建组件，配置需要推送到的镜像仓库、标签默认${DATETIME}、用于构建的 Dockerfile 路径本示例为mse-simple-demo/A/Dockerfile。

   • 人工卡点：配置生产发布的审批人。

   • 生产环境部署：选择AppStack部署组件，应用自动填充当前应用、环境选择「生产环境-prod」，制品选择构建的镜像。





5. 单击运行生产发布流程，触发应用镜像构建，镜像构建成功后推送到目标镜像仓库。人工审批通过后，触发部署正式环境，单击查看部署单详情，查看部署进度，部署单成功后即完成了正式（基线）环境的部署。进入环境详情可以查看 Deployment 资源状态和详细信息。







以上即完成了一个应用的配置和上线流程，从应用 spring-cloud-a 的代码、环境、编排 YAML、研发流程等配置实现spring-cloud-a 基线环境的部署。spring-cloud-b、 spring-cloud-c 部署流程同上即可。

步骤二：配置灰度流程

1. 创建 MSE 全链路灰度泳道。

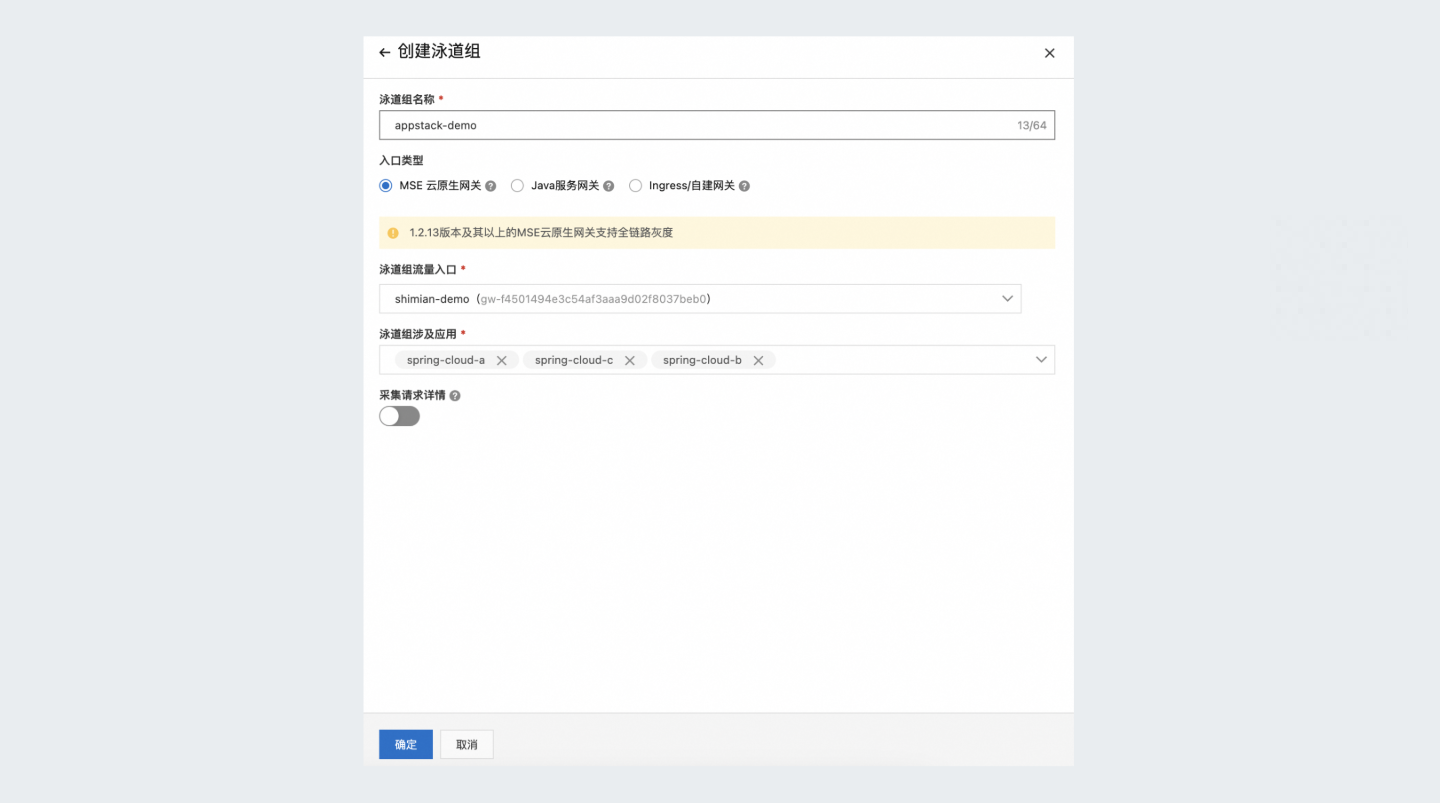

   1. 创建全链路灰度泳道组：进入 MSE 治理中心 > 全链路灰度，单击+ 创建泳道组及泳道（如果您已经创建过泳道组，则单击+ 创建泳道组）。入口类型选择MSE 云原生网关，泳道组流量入口选择目标云原生网关，泳道组涉及应用选择 spring-cloud-a、spring-cloud-b、spring-cloud-c。

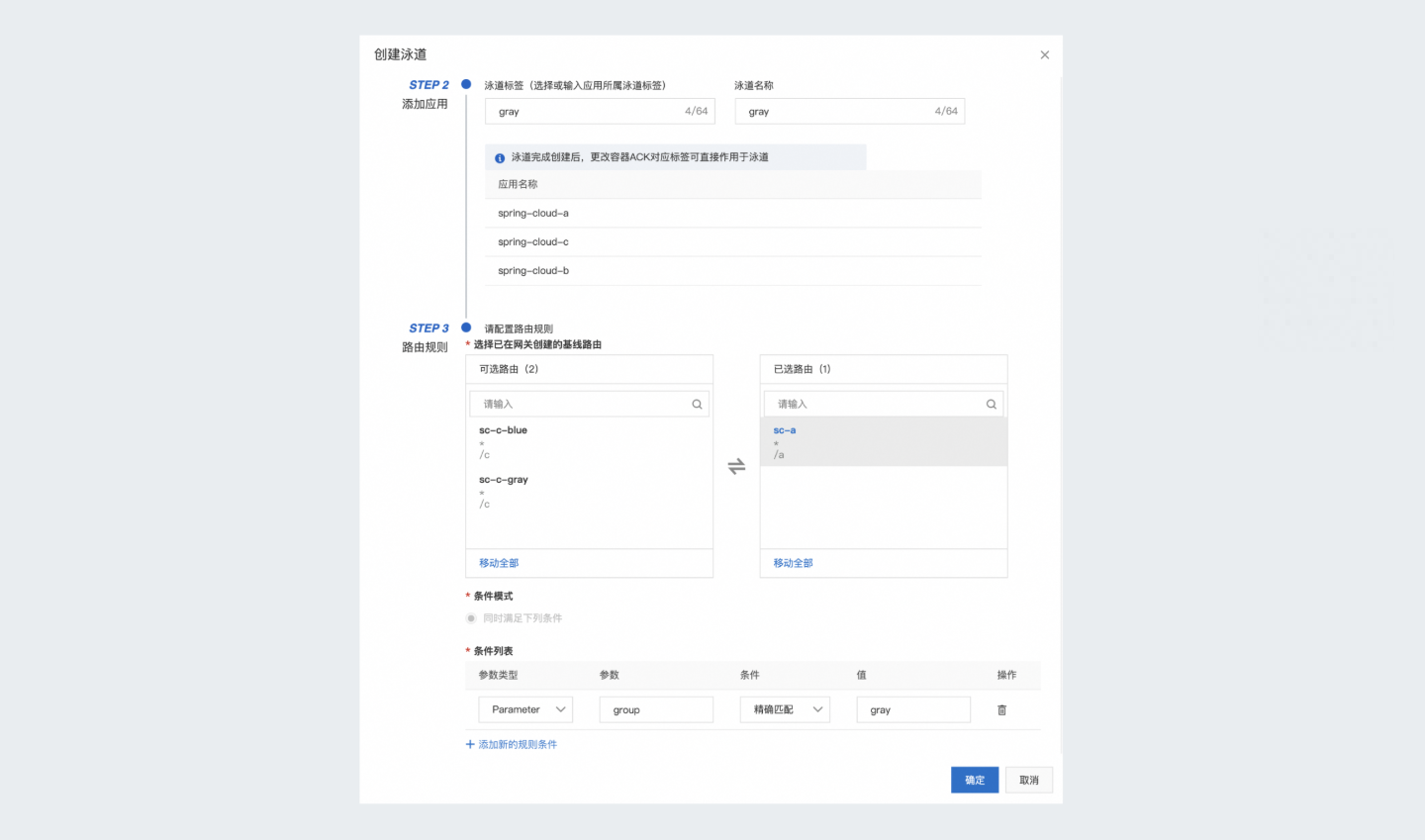

   2. 创建分流泳道：泳道标签设置为 gray，路由规则条件列表添加 Parameter group=gray，则请求参数中携带 group=gray的请求将去往灰度泳道。

2. AppStack 应用增加灰度流程。

   进入云效应用交付AppStack应用，在设置 > 研发流程配置 > 生产阶段编辑流水线。

   1. 在发布阶段添加灰度环境部署任务，选择AppStack 部署组件，应用自动填充当前应用，环境选择灰度环境-gray，制品选择构建的镜像。



   2. 在灰度环境清理阶段添加灰度环境清理任务，选择AppStack清理环境组件，应用自动填充当前应用，环境选择灰度环境-gray，选择仅清理资源保留环境元数据，下次发布时可以重新部署拉起灰度服务资源。



配置完成后，保存生产阶段流程，即可进入下一步。

步骤三：新需求发布，部署灰度环境，灰度验证

1. 灰度环境部署。

当接收到一个新的业务需求，涉及 spring-cloud-a 和 spring-cloud-c 应用的改动。A、C应用各自完成代码开发、测试预发验证后，进入生产发布阶段。分别单击运行A、C 生产阶段研发流程，触发A、C灰度环境部署，单击查看部署单详情，部署单成功后即完成 A、C 灰度环境的部署。

2. 开始灰度验证。

• 发起带灰度标识的请求，则结果如下（A 和 C 进行了灰度发布，B 没有进行灰度发布，所以请求去往了 B 的基线环境）：

  > curl -X GET http://47.96.XX.XXX/A/a?group=gray
  Agray[192.168.110.161][config=base] -> B[192.168.110.14] -> Cgray[192.168.110.160]

• 如果请求不带灰度标识，则去往 A、B、C 的基线环境：

  > curl -X GET http://47.96.XX.XXX/A/a?group=xxx
  A[192.168.110.162][config=base] -> B[192.168.110.57] -> C[192.168.110.62]

可以在 MSE 控制台上看到刚刚发起的灰度请求。

步骤四：灰度验证通过，发布生产环境

上述灰度验证通过后，即可继续发布生产环境。点击手动触发生产环境发布，查看生产发布批次，观测新老版本号，部署完成后观测生产监控日志。

步骤五：生产发布成功后，销毁灰度环境

生产发布成功后，销毁灰度环境资源，所有流量都进入生产环境。

至此即完成了应用基线环境的准备、灰度流程配置、灰度发布验证、生产发布、灰度销毁完整流程。
