创建Web应用防火墙(WAF)日志分析仪表盘后,您可以在仪表盘中编辑、删除已有日志图表或通过复制创建新的日志图表。

前提条件

已创建日志分析仪表盘。更多信息,请参见步骤1:创建WAF日志分析仪表盘

背景信息

本实践提供了13个默认的图表配置范例,具体请参见WAF日志图表及告警配置参考

建议您先熟悉告警配置步骤,再参考范例添加图表并在添加图表的过程中直接配置告警。更多信息,请参见步骤3:配置日志告警

操作步骤

  1. 进入自定义的Web应用防火墙日志分析仪表盘。
  2. 单击仪表盘右上角的编辑编辑图表
    仪表盘切换到编辑模式。
  3. 在仪表盘编辑模式下,根据需要编辑、删除当前仪表盘中已有图表或通过复制添加新的图表。
    说明 您可以先通过复制添加图表,然后再编辑图表的配置。通过该方式在仪表盘里添加多个图表,实现多样化的数据展示以及告警配置。
    • 通过复制添加新的图表

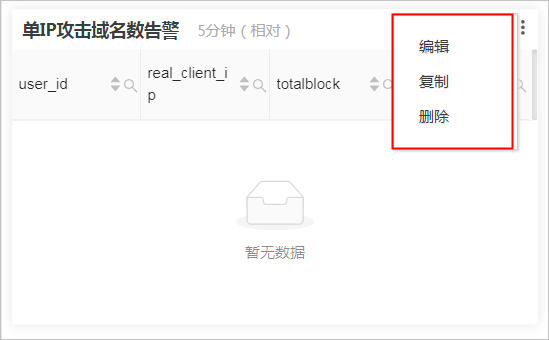

      1. 定位到要复制的图表,将光标悬置在图表右上角的选项图标(操作选项)上,并单击复制

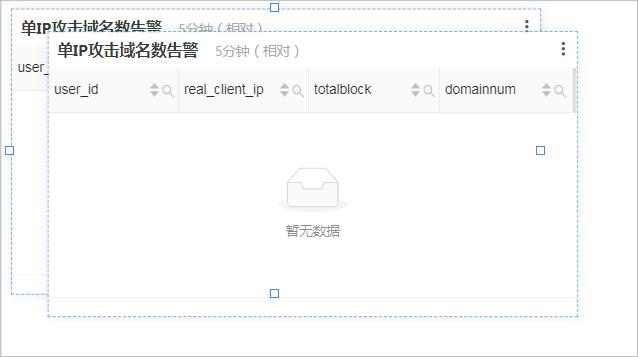

        成功复制图表后,当前图表旁边出现一个相同的图表。复制图表
      2. 用光标拖动复制生成的图表到仪表盘上的合适位置。
    • 编辑已有图表
      1. 定位到要编辑的图表,将光标悬置在图表右上角的选项图标(操作选项)上,并单击编辑图表操作选项

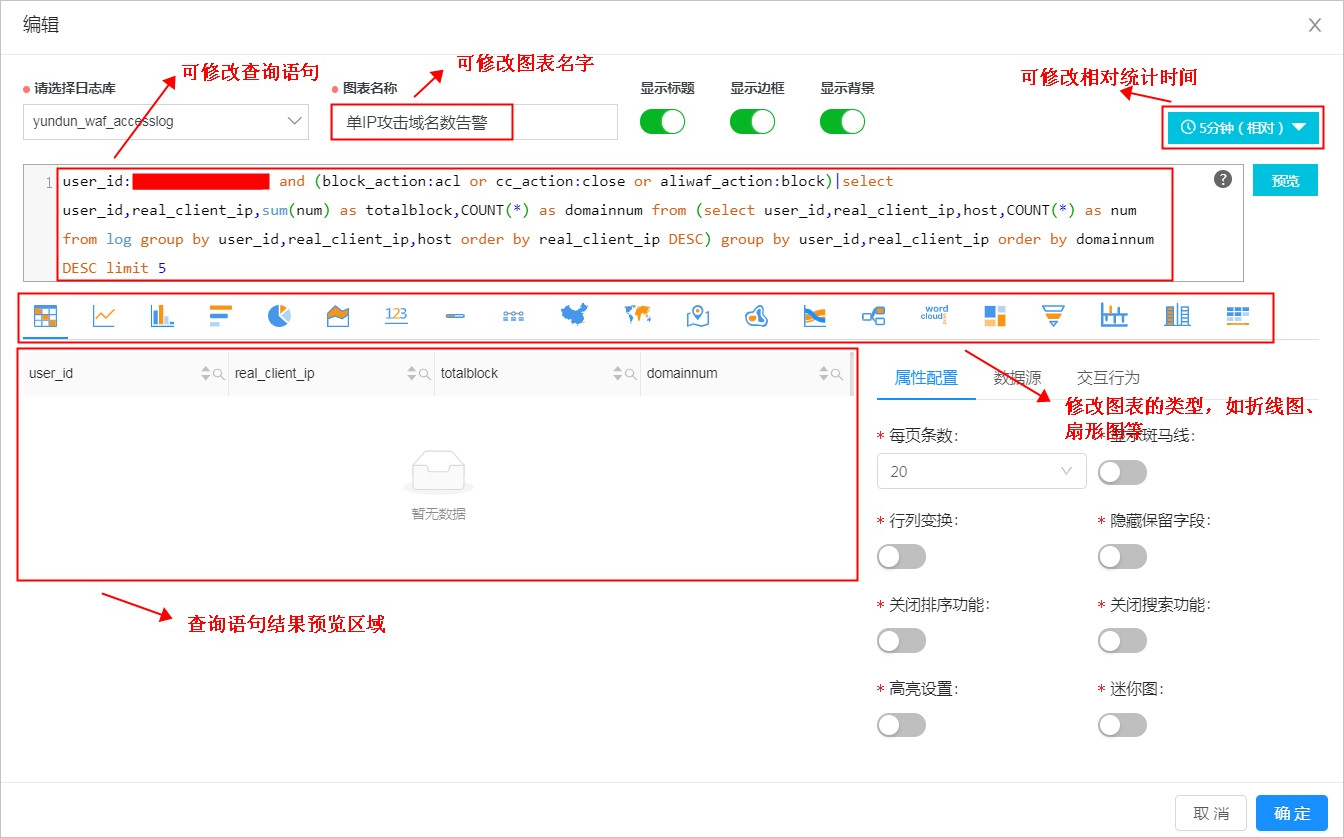

      2. 编辑页面,根据需要修改当前图表的配置,例如图表名称、SQL查询语句、相对统计时间、图表类型等,并单击确定
        说明 如果您修改了SQL查询语句,则必须单击预览,由系统自动检查语句的正确性后才可以单击确定。如果SQL查询语句有问题,您会收到报错信息,这时确定按钮不可操作。只有将SQL查询语句修改正确后,您才可以单击确定
        编辑图表页面
    • 删除已有图表

      定位到要删除的图表,将光标悬置在图表右上角的选项图标(操作选项)上,并单击删除

后续步骤

步骤3:配置日志告警
