跨账号VPC互连

更新时间:2017-12-15 09:25:36

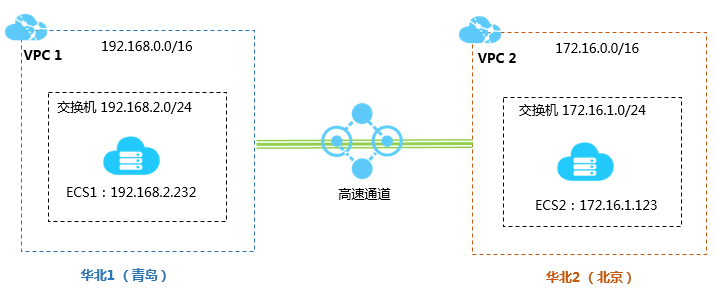

本操作以如下两个VPC为例演示如何使用高速通道实现跨账号VPC私网互连。

配置账号A账号B
VPC ID vpc-12345678(VPC A) vpc-87654321(VPC B)
地域 华北2(北京) 华东1(杭州)
路由器ID vrt-AAA 1vrt-BBB
VPC网段 192.168.0.0/16 172.16.0.0/12
交换机网段 192.168.100.0/24 172.16.100.0/24

前提条件

  • 两个VPC中交换机地址不能冲突。

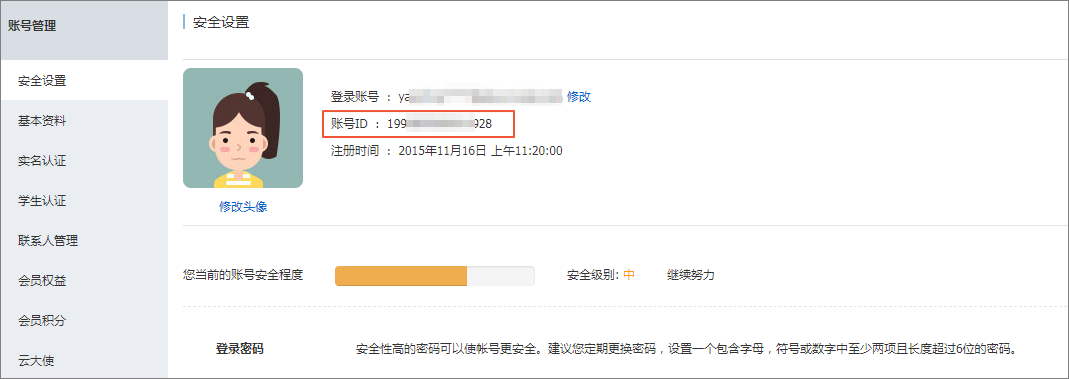

  • 已获取双方的阿里云账号ID和路由器ID。

步骤一:创建发起端路由器接口

在搭建高速通道的过程中,需要在两侧VPC的路由器上分别创建发起端和接受端路由器接口,然后由发起端发起VPC连接。

完成以下操作,在账号A下的VPC中创建发起端的路由器接口:

  1. 使用账号A登录高速通道管理控制台

  2. 在左侧导航栏,单击专有网络连接 > 路由器接口

  3. 单击创建路由器接口,参考以下配置,创建路由器接口。具体配置说明,参见创建路由器接口

    • 计费方式:选择一种计费方式,本操作中选择按量付费。

    • 连接场景:选择VPC互连

    • 创建路由器接口场景:选择只创建发起端

    • 地域:选择本端VPC的所属地域,本操作中选择华北2(北京)

    • 本端VPC ID:选择发起端的VPC,本操作中选择VPC A的ID。

    • 对端地域:选择要连接的VPC的所属地域,本操作中选择华东1(杭州)

    • 规格:选择发起端路由器接口的规格,本操作中选择大型1档

      buy2

  4. 单击立即购买,完成创建。大约一分钟后,返回路由器接口列表页面。选择华北2(北京)地域,即可看到账号A的路由器接口。为方便表示,本操作中以ri-AAA表示账号A的路由器接口ID。

    start

步骤二:创建接受端路由器接口

完成以下操作,在账号B下的VPC中创建接受端的路由器接口:

  1. 使用账号B登录高速通道管理控制台

  2. 在左侧导航栏,单击专有网络连接 > 路由器接口

  3. 单击创建路由器接口,参考以下配置,创建路由器接口。具体配置说明,参见创建路由器接口

    • 计费方式:选择一种计费方式,本操作中选择按量付费。

    • 连接场景:选择VPC互连

    • 创建路由器接口场景:选择只创建接受端

    • 地域:选择本端VPC的所属地域,本操作中选择华东1(杭州)

    • 本端VPC ID:选择接收端路由器接口所在的VPC,本操作中选择VPC B的ID。

    • 对端地域:选择要连接的VPC的所属地域,本操作中选择华北2(北京)

      receive

  4. 单击立即购买,完成创建。大约一分钟后,返回路由器接口列表页面。选择华东1(杭州)地域,即可看到账号B的路由器接口。为方便表示,本操作中以ri-BBB表示账号B的路由器接口ID。

步骤三:添加对端路由器接口并发起连接

完成以下操作,在两侧的路由器接口中添加对端路由器接口并发起连接:

  1. 使用账号B登录高速通道管理控制台

  2. 路由器接口列表页面,单击路由器接口ri-BBB操作列下的更多 > 编辑对端路由器接口信息

  3. 在弹出的对话框中,根据以下信息为账号B配置对端路由器接口:

    • 对端账号ID:对端账号ID。在本操作中输入账号A。

    • 对端路由器ID:对端路由器ID。在本操作中输入vrt-AAA。

    • 对端路由器接口ID:对端路由器接口ID。在本操作中输入ri-AAA。

  4. 单击确定

  5. 重复以上步骤,为账号A为配置对端路由器接口。

  6. 返回路由器接口列表页面,在路由器接口ri-AAA的操作列下单击发起连接。当两个账号下的路由器接口ri-AAA和ri-BBB的状态为已激活时,表示连接成功。

步骤四:配置路由

创建路由器接口后,完成以下操作为两端的VPC配置路由:

  1. 在路由器接口列表页面,找到目标路由器接口,然后单击路由配置

    route

  2. 在虚拟路由器列表页面中单击添加路由

  3. 在弹出的对话框中,根据以下信息配置路由。

    • 目标网段:输入对端VPC的网段。

    • 下一跳类型:选择路由器接口

    • 路由器接口:选择普通路由并选择路由器接口。

  4. 重复上述步骤,为另一侧的路由器接口配置路由。本操作中的路由配置如下表所示。

目标网段 下一跳 说明
172.16.100.0/24(VPC B的交换机网段) VPC A的路由器接口 VPC A的路由表配置
192.168.100.0/24(VPC A的交换机网段) VPC B的路由器接口 VPC B的路由表配置
