基础流程

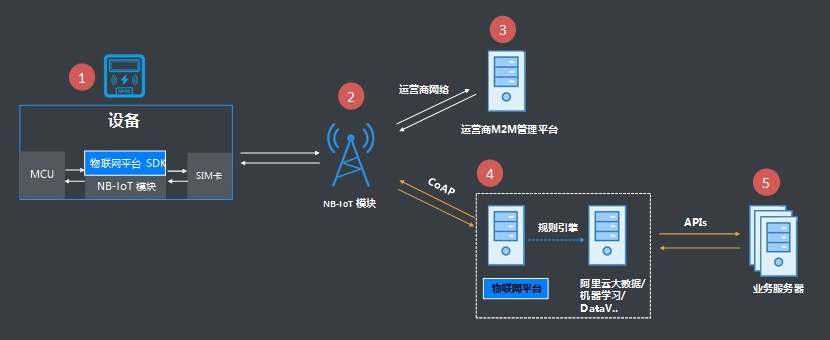

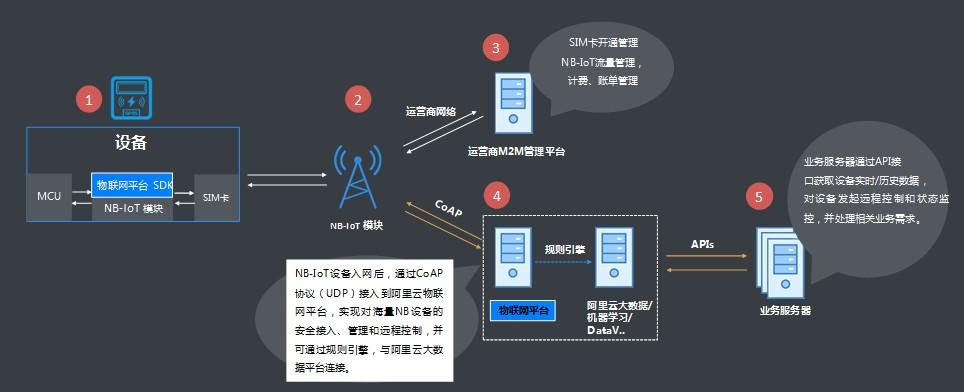

CoAP协议适用在资源受限的低功耗设备上,尤其是NB-IoT的设备使用,基于CoAP协议将NB-IoT设备接入物联网平台的流程如下图所示。



基础流程说明如下:
  1. 设备端NB-IoT模块中,集成阿里云物联网平台SDK,厂商在物联网平台的控制台申请设备证书(ProductKey、DeviceName和DeviceSecret)并烧录到设备中。
  2. NB-IoT设备通过运营商的蜂窝网络进行入网,需要联系当地运营商,确保设备所属地区已经覆盖NB网络,并已具备NB-IoT入网能力。
  3. 设备入网成功后,NB设备产生的流量数据及产生的费用数据,将由运营商的M2M平台管理,此部分平台能力由运营商提供。
  4. 设备开发者可通过 CoAP/UDP 协议,将设备采集的实时数据上报到阿里云物联网平台,借助物联网平台,实现海量亿级设备的安全连接和数据管理能力,并可通过规则引擎,与阿里云的各类大数据产品、云数据库和报表系统打通,快速实现从连接到智能的跨越。
  5. 物联网平台提供相关的数据开放接口和消息推送服务,可将数据转发到业务服务器中,实现设备资产与实际应用的快速集成。

使用C-SDK建立CoAP链接

IoT提供了C版本SDK示例,可以参考DEMO

  1. SDK中使用IOT_CoAP_Init 和 IOT_CoAP_DeviceNameAuth与云端建立CoAP认证。
    示例代码:

    iotx_coap_context_t *p_ctx = NULL;
    p_ctx = IOT_CoAP_Init(&config);
    if (NULL != p_ctx) {
      IOT_CoAP_DeviceNameAuth(p_ctx);
      do {
        count ++;
        if (count == 11) {
          count = 1;
        }
        IOT_CoAP_Yield(p_ctx);
      } while (m_coap_client_running);
      IOT_CoAP_Deinit(&p_ctx);
    } else {
      HAL_Printf("IoTx CoAP init failed\r\n");
    }
    函数声明:

    /**
    * @brief Initialize the CoAP client.
    * This function initialize the data structures and network,
    * and create the DTLS session.
    *
    * @param [in] p_config: Specify the CoAP client parameter.
    *
    * @retval NULL : Initialize failed.
    * @retval NOT_NULL : The contex of CoAP client.
    * @see None.
    */
    iotx_coap_context_t *IOT_CoAP_Init(iotx_coap_config_t *p_config);

    /**
    * @brief Handle device name authentication with remote server.
    *
    * @param [in] p_context: Pointer of contex, specify the CoAP client.
    *
    * @retval IOTX_SUCCESS : Authenticate success.
    * @retval IOTX_ERR_SEND_MSG_FAILED : Send authentication message failed.
    * @retval IOTX_ERR_AUTH_FAILED : Authenticate failed or timeout.
    * @see iotx_ret_code_t.
    */
    int IOT_CoAP_DeviceNameAuth(iotx_coap_context_t *p_context);
  2. SDK使用接口IOT_CoAP_SendMessage发送数据,使用IOT_CoAP_GetMessagePayload和IOT_CoAP_GetMessageCode接收数据。
    示例代码:

    /* send data */
    static void iotx_post_data_to_server(void *param)
    {
      char path[IOTX_URI_MAX_LEN + 1] = {0};
      iotx_message_t message;
      iotx_deviceinfo_t devinfo;
      message.p_payload = (unsigned char *)"{\"name\":\"hello world\"}";
      message.payload_len = strlen("{\"name\":\"hello world\"}");
      message.resp_callback = iotx_response_handler;
      message.msg_type = IOTX_MESSAGE_CON;
      message.content_type = IOTX_CONTENT_TYPE_JSON;
      iotx_coap_context_t *p_ctx = (iotx_coap_context_t *)param;
      iotx_set_devinfo(&devinfo);
      snprintf(path, IOTX_URI_MAX_LEN, "/topic/%s/%s/update/", (char *)devinfo.product_key,
      (char *)devinfo.device_name);
      IOT_CoAP_SendMessage(p_ctx, path, &message);
    }

    /* receive data */
    static void iotx_response_handler(void *arg, void *p_response)
    {
      int len = 0;
      unsigned char *p_payload = NULL;
      iotx_coap_resp_code_t resp_code;
      IOT_CoAP_GetMessageCode(p_response, &resp_code);
      IOT_CoAP_GetMessagePayload(p_response, &p_payload, &len);
      HAL_Printf("[APPL]: Message response code: 0x%x\r\n", resp_code);
      HAL_Printf("[APPL]: Len: %d, Payload: %s, \r\n", len, p_payload);
    }
    函数声明:

    /**
    * @brief Send a message with specific path to server.
    * Client must authentication with server before send message.
    *
    * @param [in] p_context : Pointer of contex, specify the CoAP client.
    * @param [in] p_path: Specify the path name.
    * @param [in] p_message: Message to be sent.
    *
    * @retval IOTX_SUCCESS : Send the message success.
    * @retval IOTX_ERR_MSG_TOO_LOOG : The message length is too long.
    * @retval IOTX_ERR_NOT_AUTHED : The client hasn't authenticated with server
    * @see iotx_ret_code_t.
    */
    int IOT_CoAP_SendMessage(iotx_coap_context_t *p_context, char *p_path, iotx_message_t *p_message);

    /**
    * @brief Retrieves the length and payload pointer of specified message.
    *
    * @param [in] p_message: Pointer to the message to get the payload. Should not be NULL.
    * @param [out] pp_payload: Pointer to the payload.
    * @param [out] p_len: Size of the payload.
    *
    * @retval IOTX_SUCCESS : Get the payload success.
    * @retval IOTX_ERR_INVALID_PARAM : Can't get the payload due to invalid parameter.
    * @see iotx_ret_code_t.
    **/
    int IOT_CoAP_GetMessagePayload(void *p_message, unsigned char **pp_payload, int *p_len);

    /**
    * @brief Get the response code from a CoAP message.
    *
    * @param [in] p_message: Pointer to the message to add the address information to.
    * Should not be NULL.
    * @param [out] p_resp_code: The response code.
    *
    * @retval IOTX_SUCCESS : When get the response code to message success.
    * @retval IOTX_ERR_INVALID_PARAM : Pointer to the message is NULL.
    * @see iotx_ret_code_t.
    **/
    int IOT_CoAP_GetMessageCode(void *p_message, iotx_coap_resp_code_t *p_resp_code);
  3. 您还可以使用其他C-SDK接口:
    • IOT_CoAP_Yield 接口接收数据。

      请在任何需要接收数据的地方调用这个API,如果系统允许,请起一个单独的线程,执行该接口。


      /**
      * @brief Handle CoAP response packet from remote server,
      * and process timeout request etc..
      *
      * @param [in] p_context : Pointer of contex, specify the CoAP client.
      *
      * @return status.
      * @see iotx_ret_code_t.
      */
      int IOT_CoAP_Yield(iotx_coap_context_t *p_context);
    • IOT_CoAP_Deinit 接口释放内存。

      /**
      * @brief De-initialize the CoAP client.
      * This function release CoAP DTLS session.
      * and release the related resource. *
      * @param [in] p_context: Pointer of contex, specify the CoAP client.
      *
      * @return None.
      * @see None.
      */
      void IOT_CoAP_Deinit(iotx_coap_context_t **p_context);

具体使用请参考C-SDK中\sample\coap\coap-example.c的实现。

CoAP协议自主接入流程

  1. CoAP服务器地址endpoint = ${YourProductKey}.coap.cn-shanghai.link.aliyuncs.com:${port}

    其中:

    • ${YourProductKey}:请替换为您申请的产品Key;
    • ${port}:为端口,使用对称加密时端口为5682,使用DTLS时端口为5684。
  2. 目前支持DTLS和对称加密。
    • 如果使用DTLS,必须走安全通道,此时需下载根证书
    • 如果使用对称加密,无需使用证书。
  3. 设备在发送数据前,首先发起认证,获取设备的token。
  4. 每次上报数据时,需要携带token信息,如果token失效,需要重新认证获取token。

使用DTLS自主接入

  1. 设备认证,此接口用于传输数据前获取token,只需要请求一次。
    POST /auth
    Host: ${YourProductKey}.coap.cn-shanghai.link.aliyuncs.com
    Port: 5684
    Accept: application/json or application/cbor
    Content-Format: application/json or application/cbor
    payload: {"productKey":"ZG1EvTEa7NN","deviceName":"NlwaSPXsCpTQuh8FxBGH","clientId":"mylight1000002","sign":"bccb3d2618afe74b3eab12b94042f87b"}
    参数说明如下:
    • Method: POST,只支持POST方法。
    • URL: /auth,URL地址。
    • Accept:接收的数据编码方式,目前支持 application/json和application/cbor。
    • Content-Format: 上行数据的编码格式,目前支持 application/json和application/cbor。
    • payload内容,JSON数据格式,具体属性值如下:
      字段名称 是否必需 说明
      productKey 设备三元组信息中ProductKey的值,是物联网平台为产品颁发的全局唯一标识,从物联网平台的控制台获取。
      deviceName 设备三元组信息中DeviceName的值,在注册设备时自定义的或自动生成的设备名称,从物联网平台的控制台获取。
      ackMode 取值为:
      • 0或不赋值:request/response 是携带模式。
      • 1:request/response 是分离模式。
      sign 签名,格式为hmacmd5(DeviceSecret,content), content为将所有提交给服务器的参数(versionsignresourcessignmethod除外),按照英文字母升序,依次拼接排序(无拼接符号)。
      signmethod 算法类型,支持hmacmd5或hmacsha1。
      clientId 表示客户端ID,64字符内。
      timestamp 时间戳,目前时间戳并不做窗口校验。
    返回如下:
    response:{"token":"f13102810756432e85dfd351eeb41c04"}

    返回码说明如下:

    Code 描述 Payload 备注
    2.05 Content 认证通过:Token对象 正确请求。
    4.00 Bad Request no payload 请求发送的Payload非法。
    4.01 Unauthorized no payload 未授权的请求。
    4.03 Forbidden no payload 禁止的请求。
    4.04 Not Found no payload 请求的路径不存在。
    4.05 Method Not Allowed no payload 请求方法不是指定值。
    4.06 Not Acceptable no payload Accept不是指定的类型。
    4.15 Unsupported Content-Format no payload 请求的content不是指定类型。
    5.00 Internal Server Error no payload auth服务器超时或错误。
  2. 上行数据(${yourendpoint}/topic/${topic})

    发送数据到某个Topic,${topic}可以在物联网平台的控制台产品管理 > 消息通信页面进行设置。

    对于topic/ProductKey/${YourDeviceName}/pub,如果当前设备名称为device,那么您可以调用 ${YourProductKey}.coap.cn-shanghai.link.aliyuncs.com:5684/topic/ProductKey/device/pub 地址来上报数据,目前只支持pub权限的topic用于数据上报。

    请求示例:
    POST /topic/${topic}
    Host: ${YourProductKey}.coap.cn-shanghai.link.aliyuncs.com
    Port: 5684
    Accept: application/json or application/cbor
    Content-Format: application/json or application/cbor
    payload: ${your_data}
    CustomOptions: number:2088(标识token)
    参数说明如下:
    • Method: POST,支持POST方法。
    • URL/topic/${topic}${topic}替换为当前设备对应的topic。
    • Accept:接收的数据编码方式,目前只支持 application/json和application/cbor。
    • Content-Format: 上行数据的编码格式,服务端不做校验。
    • CustomOptions: 设备认证(Auth)获取到token值,Option Number使用2088。

使用对称加密自主接入

  1. 设备认证
    请求示例:
    POST /auth
    Host: ${YourProductKey}.coap.cn-shanghai.link.aliyuncs.com
    Port: 5682
    Accept: application/json or application/cbor
    Content-Format: application/json or application/cbor
    payload: {"productKey":"a1NUjcVkHZS","deviceName":"ff1a11e7c08d4b3db2b1500d8e0e55","clientId":"a1NUjcVkHZS&ff1a11e7c08d4b3db2b1500d8e0e55","sign":"F9FD53EE0CD010FCA40D14A9FEAB81E0", "seq":"10"}

    参数及payload内容说明,请参见参数说明

    返回如下:

    {"random":"ad2b3a5eb51d64f7","seqOffset":1,"token":"MZ8m37hp01w1SSqoDFzo0010500d00.ad2b"}

    返回参数说明如下:

    字段名称 说明
    random 用于后续上、下行加密,组成加密Key。
    seqOffset 认证seq偏移初始值。
    token 设备认证成功后返回的token值。
  2. 数据上行

    请求示例:

    POST /topic/${topic}
    Host: ${YourProductKey}.coap.cn-shanghai.link.aliyuncs.com
    Port: 5682
    Accept: application/json or application/cbor
    Content-Format: application/json or application/cbor
    payload: ${your_data}
    CustomOptions: number:2088(标识token), 2089(seq)

    参数说明如下:

    字段名称 是否必需 说明
    ${topic} 物联网平台数据上行topic。
    ${YourProductKey} 设备三元组信息中ProductKey的值。
    ${your_data} 需要上传的数据,AES加密后的数据。

    AES加密说明如下:

    • 加密key, SHA256(设备密钥+","+认证后返回随机数),截取中间32个字符(16个字节)。
    • AES参数, 向量:543yhjy97ae7fyfg,模式:AES/CBC/PKCS5Padding,字符集UTF-8。
    option option值有2088和2089两种类型,说明如下:
    • 2088:表示token,设备认证后返回的token值。
    • 2089:表示seq,比设备认证后返回的seqOffset值更大,且在认证生效周期内不重复的随机值。使用AES加密该值。

    option返回如下:

    number:2090(云端消息id)

    消息上行成功后,返回成功状态码,同时返回上传后的云端消息ID。
