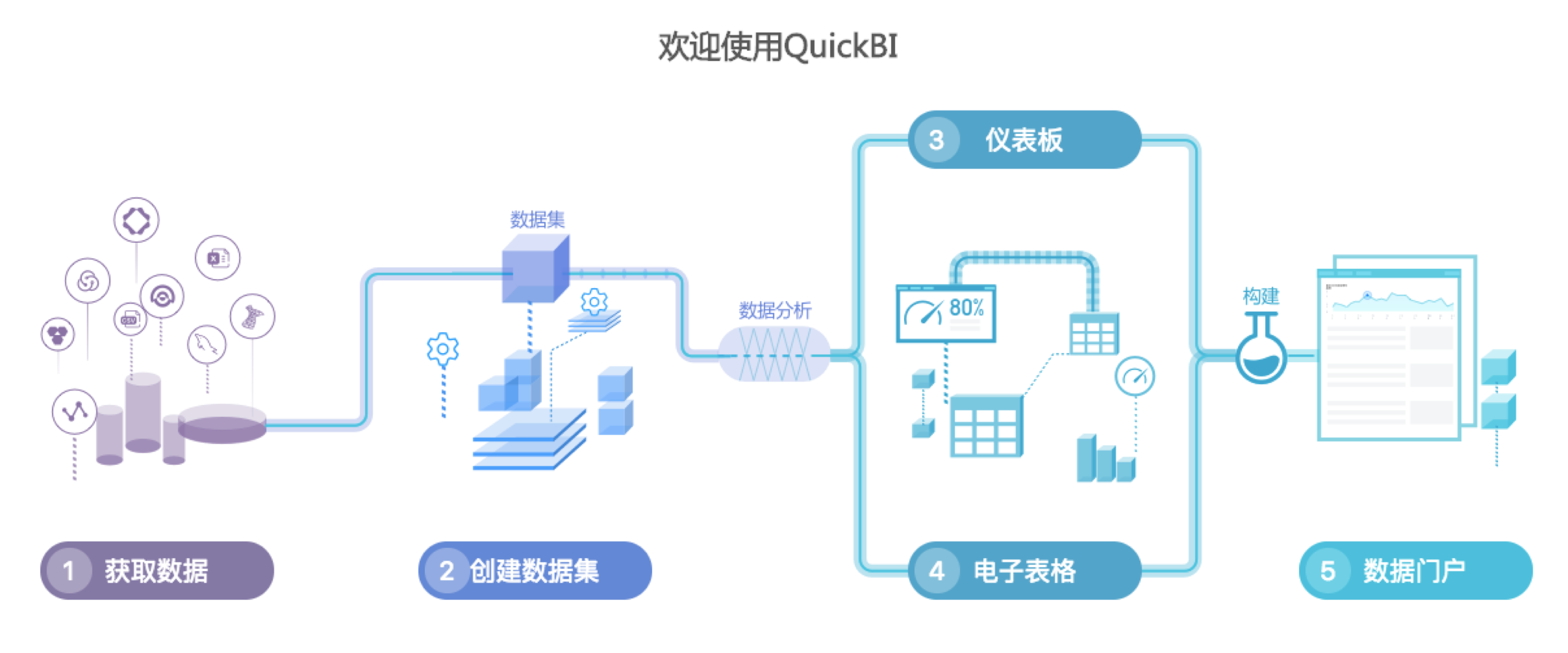

Quick BI 的核心流程



Quick BI 的基本对象

  • 数据源
  • 数据集
  • 电子表格(适用于Quick BI高级版和专业版)
  • 仪表板
  • 数据门户(适用于Quick BI高级版和专业版)

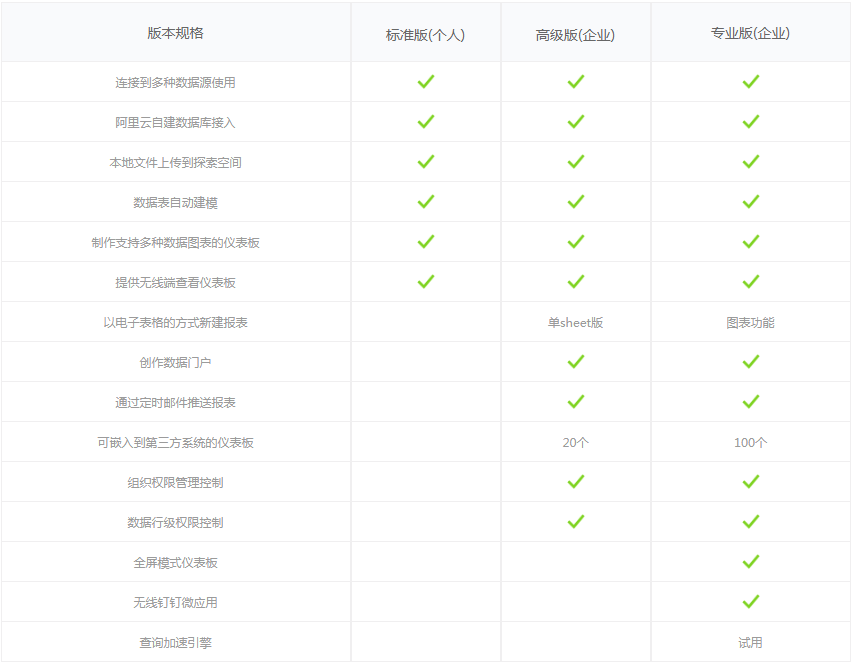

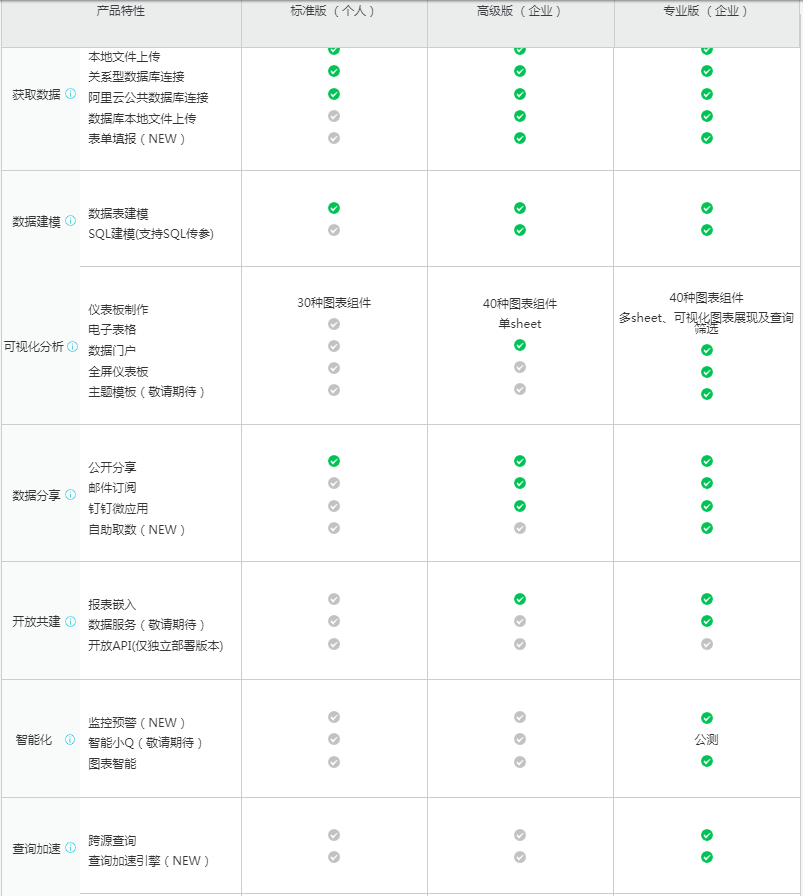

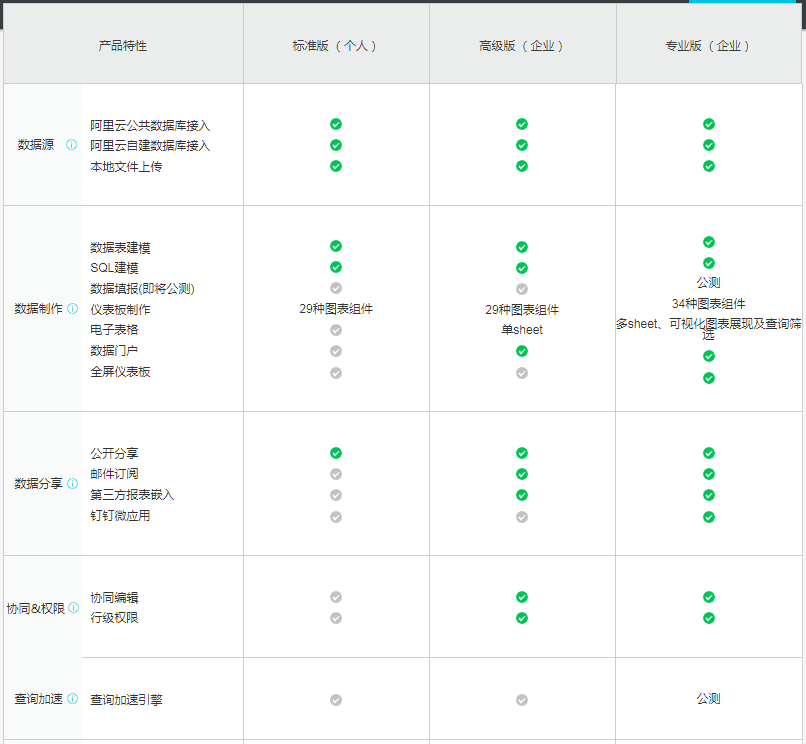

说明 有关Quick BI版本的功能差别,如下图所示。

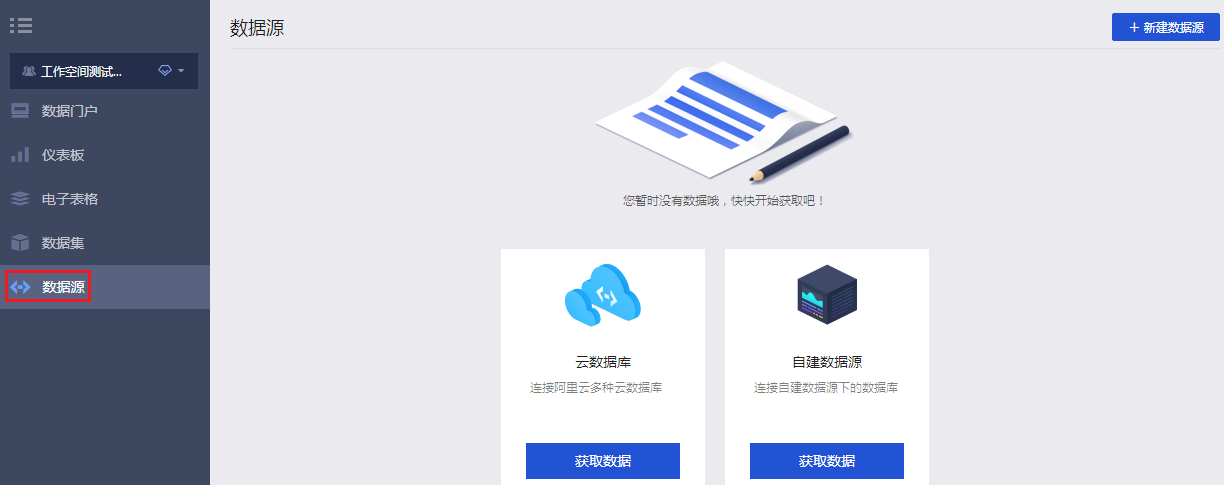

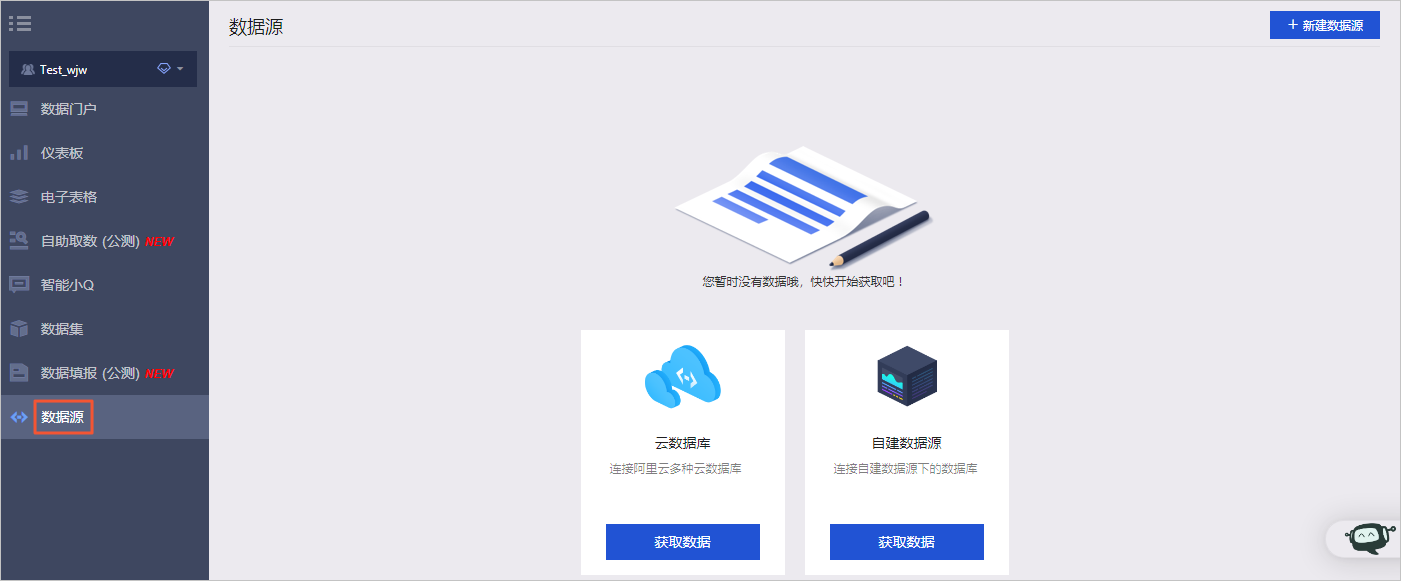

数据源

您在使用 Quick BI 分析数据时,需要先指定原始数据所在的数据源。数据源就是数据所在的地方。Quick BI 中提供了多种添加数据源的方式:
  • 从云数据库添加数据源
  • 添加来自自建数据库的数据源
  • 上传本地文件 (仅限个人空间下)


如果您想了解更多新建数据源的内容,请参阅新建云数据源新建自建数据库下的数据源上传本地文件

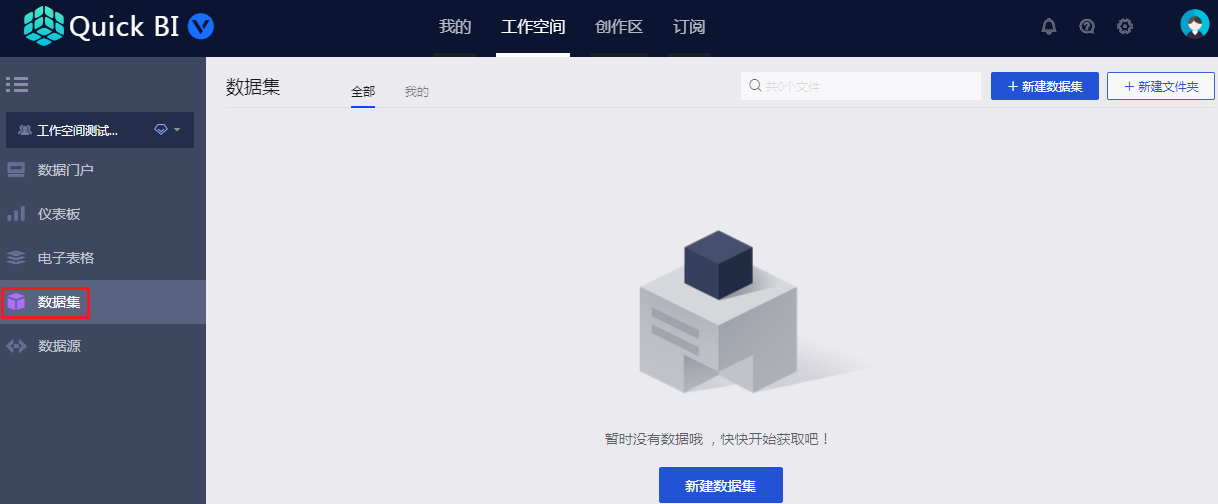

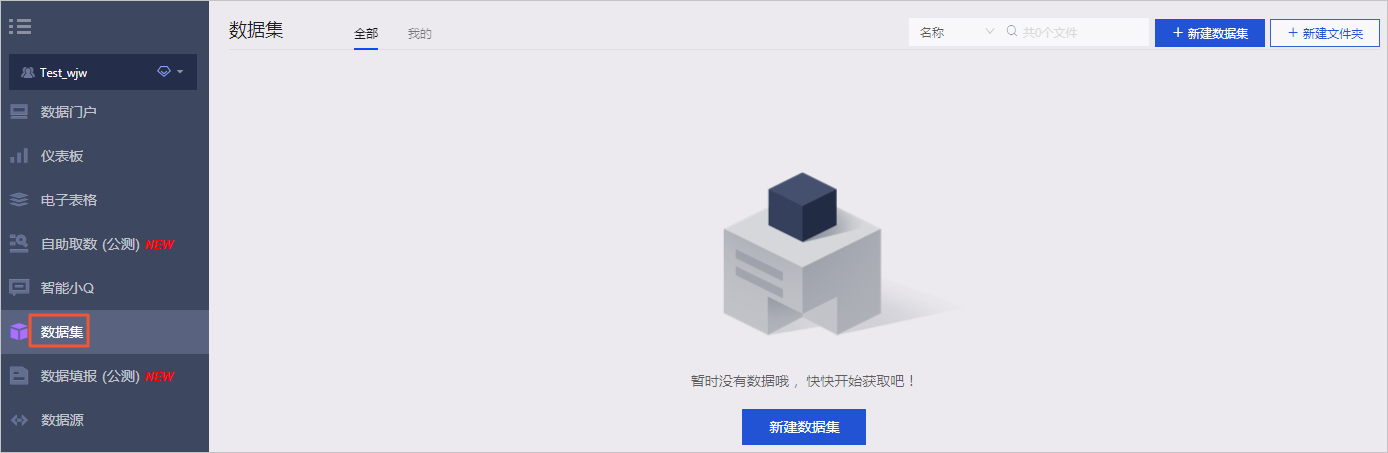

数据集

您可以将各种不同的数据源中的表创建为数据集。在数据集列表中,您还可以对已添加的数据集做编辑、移动和删除操作。



如果您想了解更多数据集的内容,请参阅创建数据集

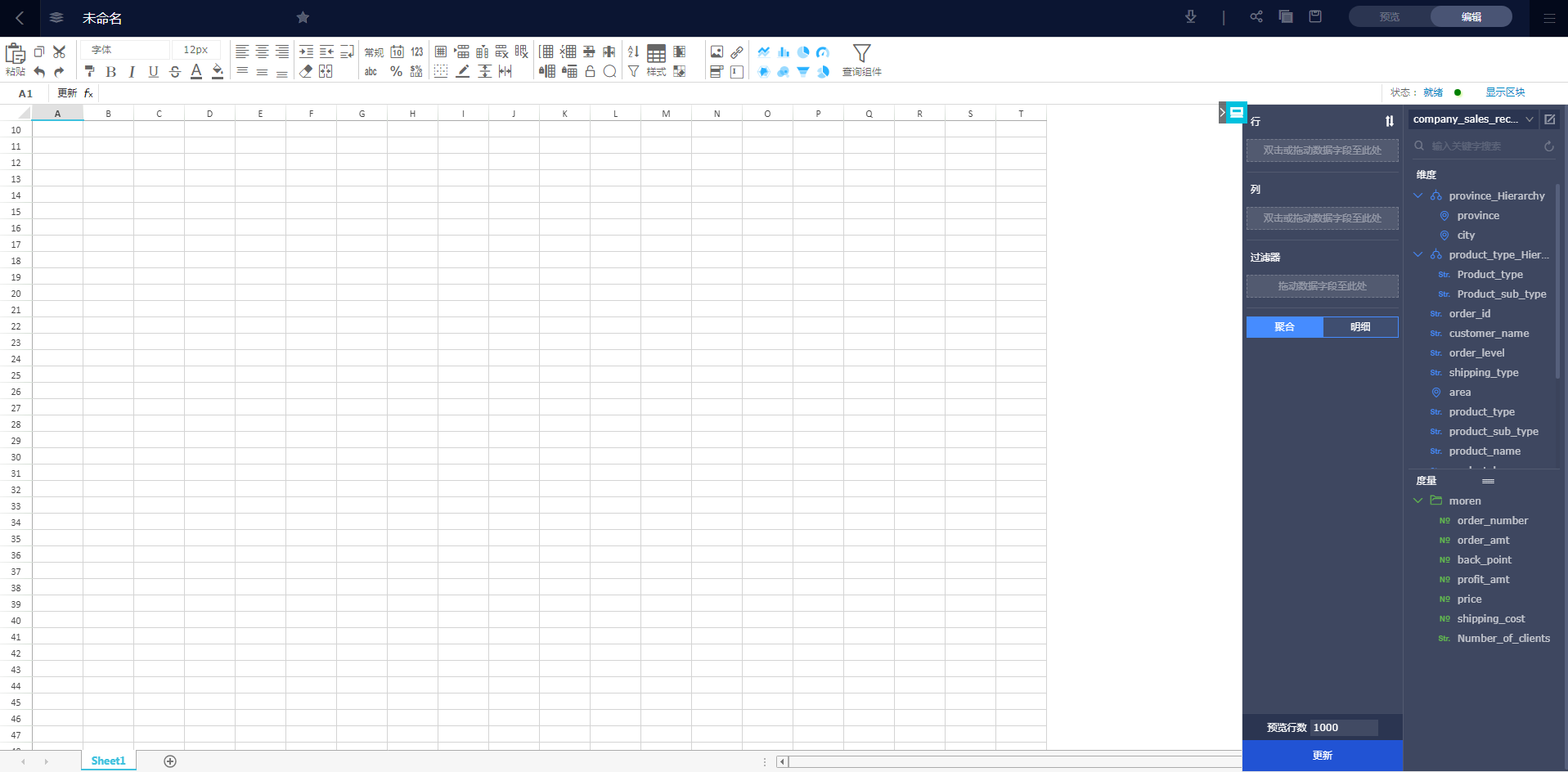

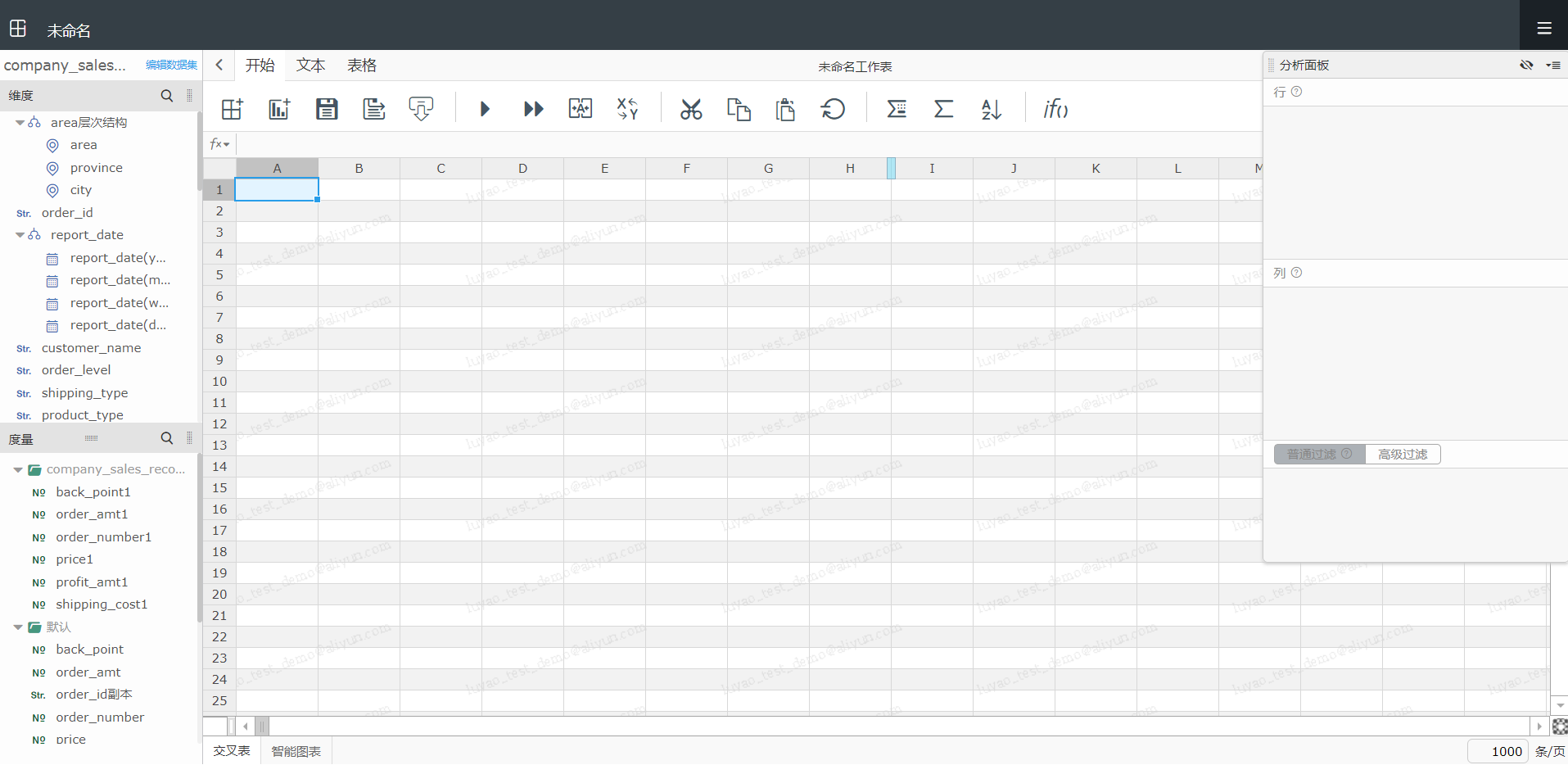

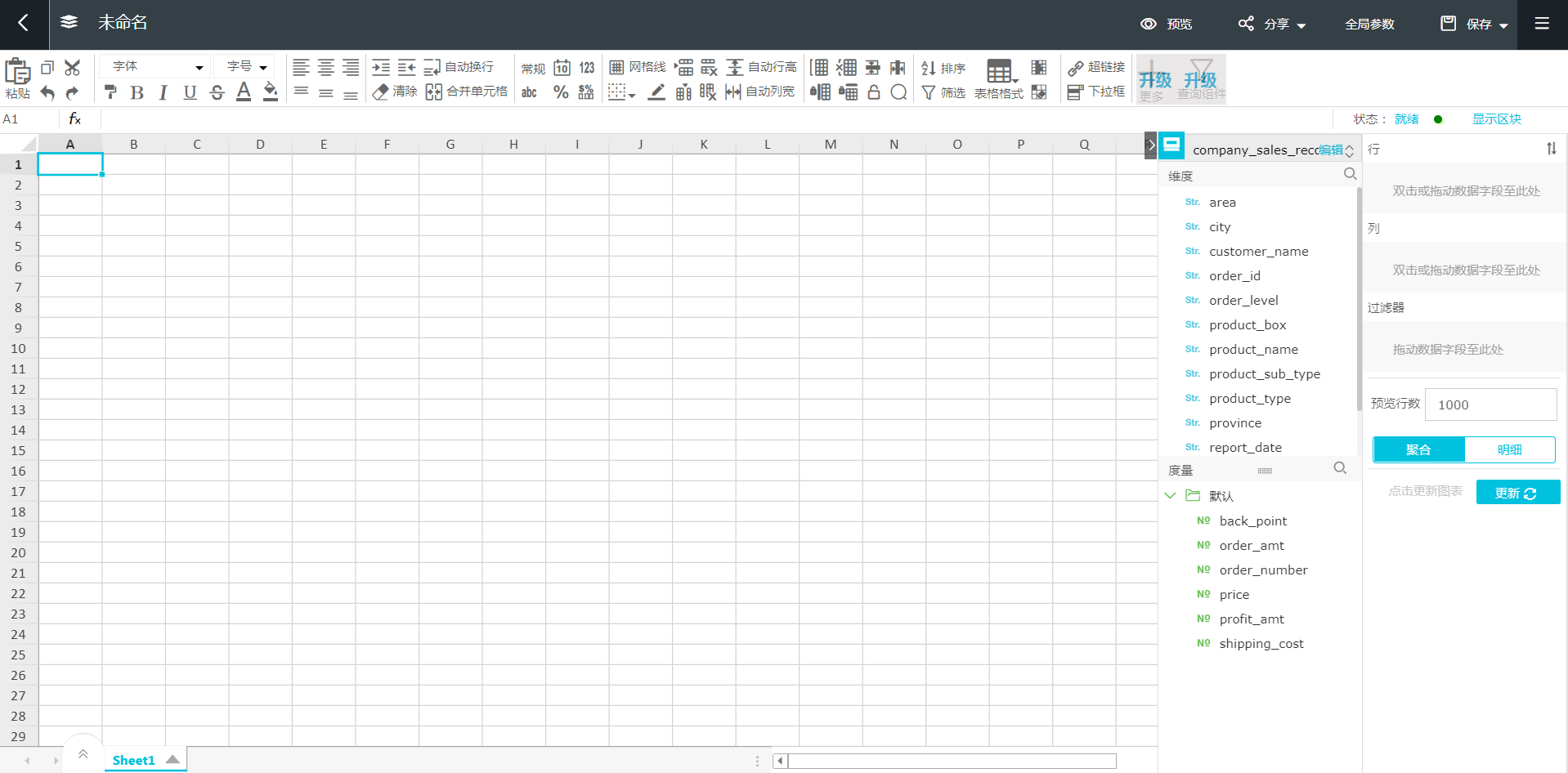

电子表格

电子表格适用于工作空间下。电子表格是数据集经过分析,加工后的结果。您在选中一个数据集后可以对数据的内容进行分析。

如果您想了解更多制作电子表格的内容,请参阅创建电子表格

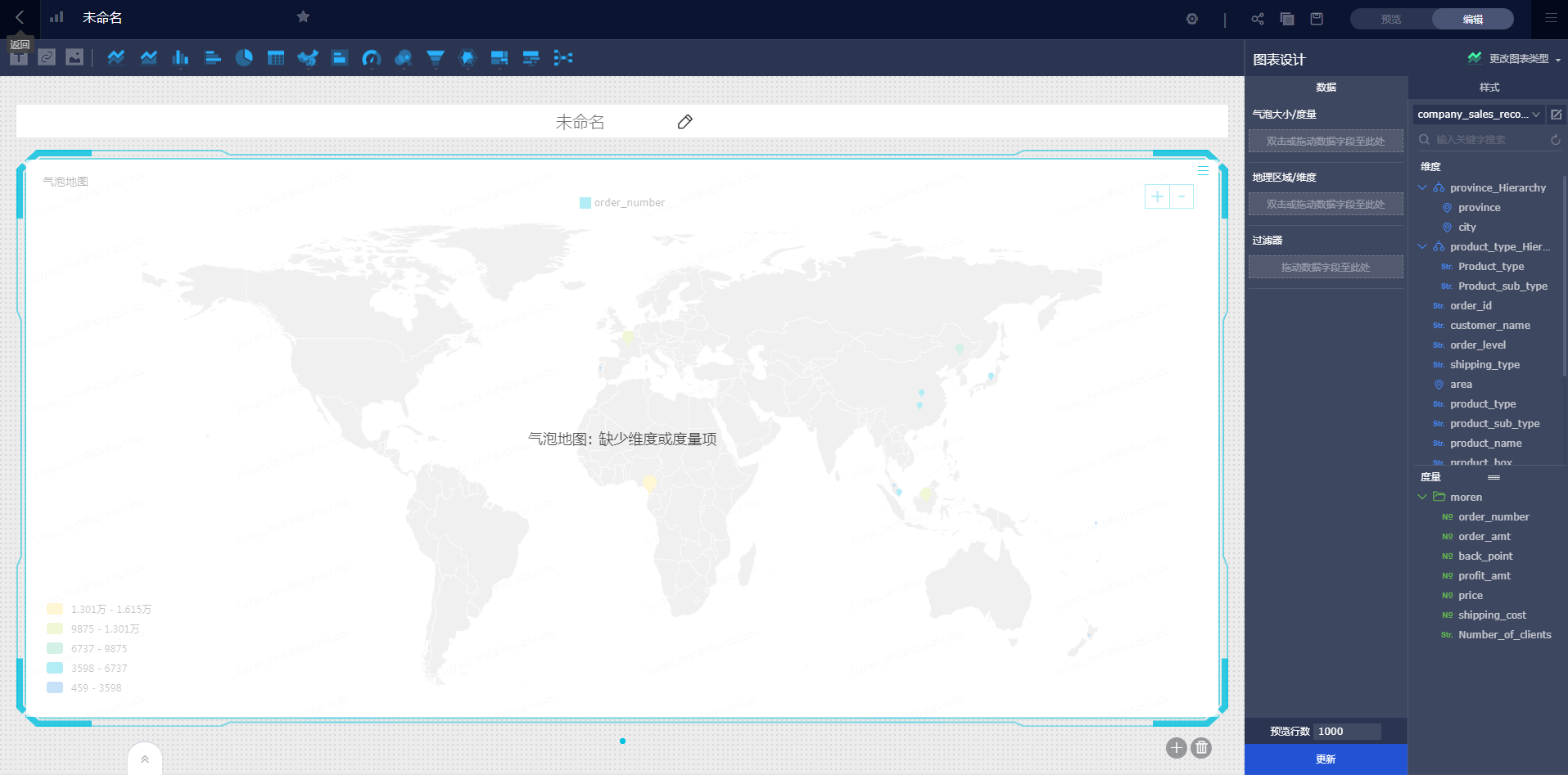

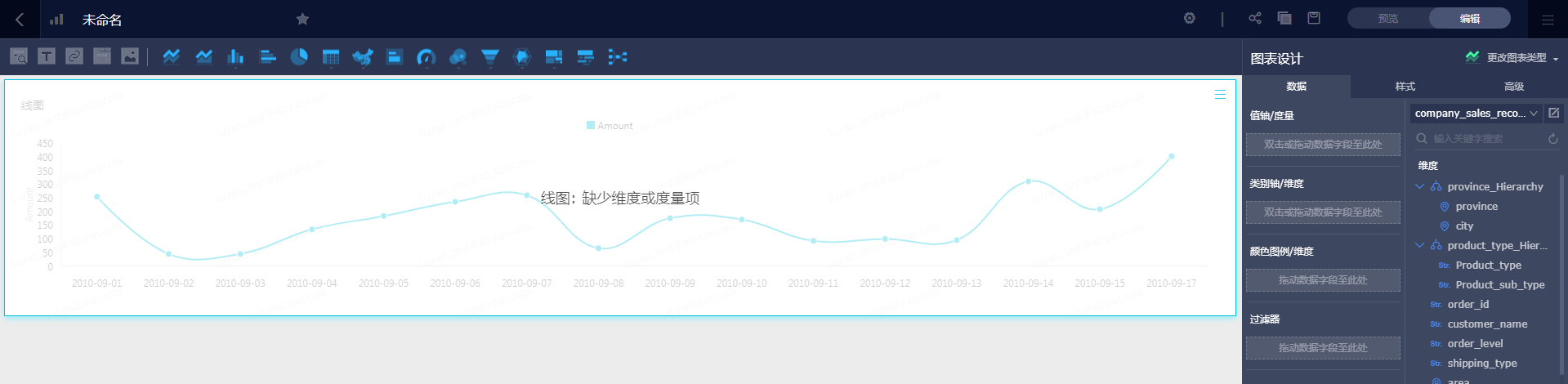

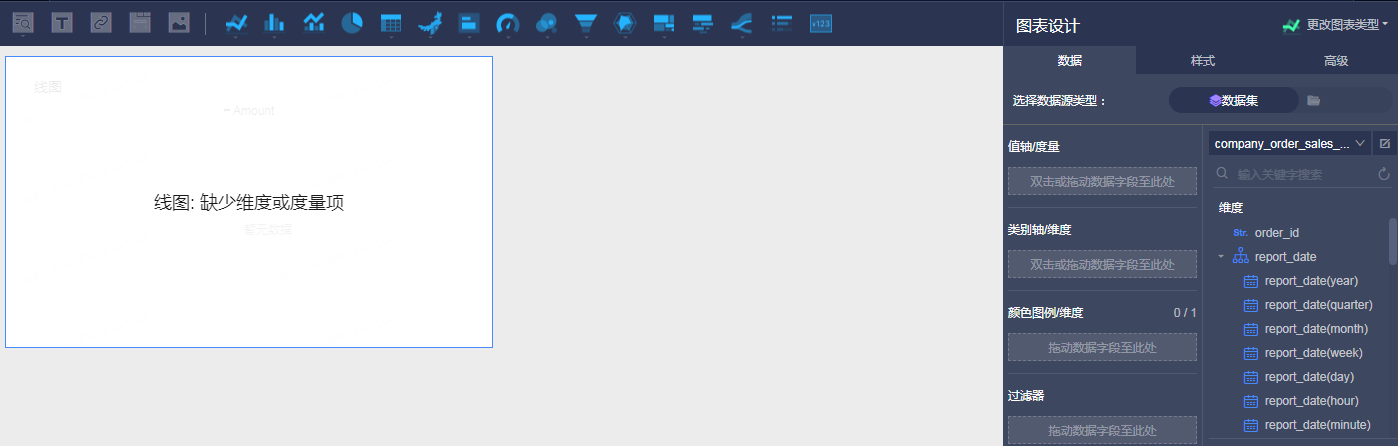

仪表板

仪表板采用了更加灵活的磁贴式布局来显示报表数据的交互,它不仅可以将数据以可视化的方式呈现,还支持通过各种数据筛选和查询,使用各种数据展现方式,突出数据中的关键字段。

仪表板支持两种展示模式。

  • 常规模式(适用于Quick BI标准版和高级版)
  • 全屏模式(适用于Quick BI专业版)

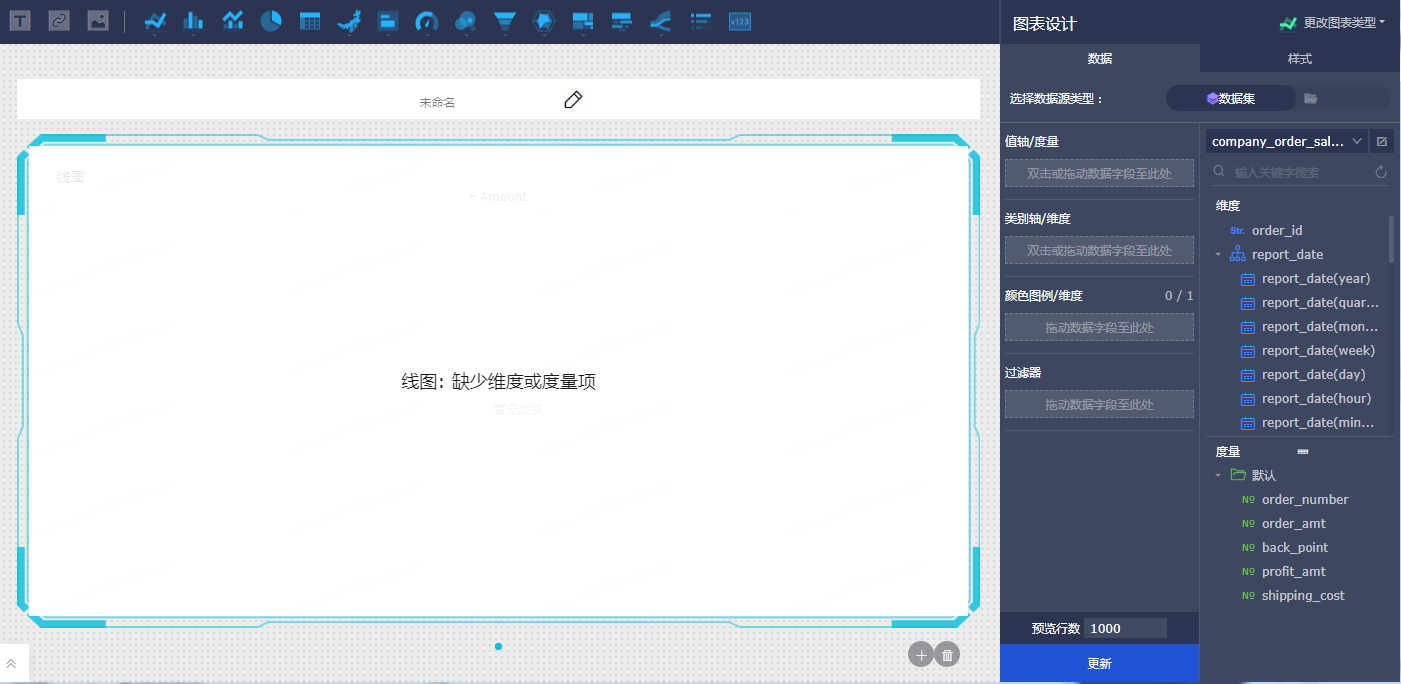

常规模式中包含多种数据图表和5种控件。

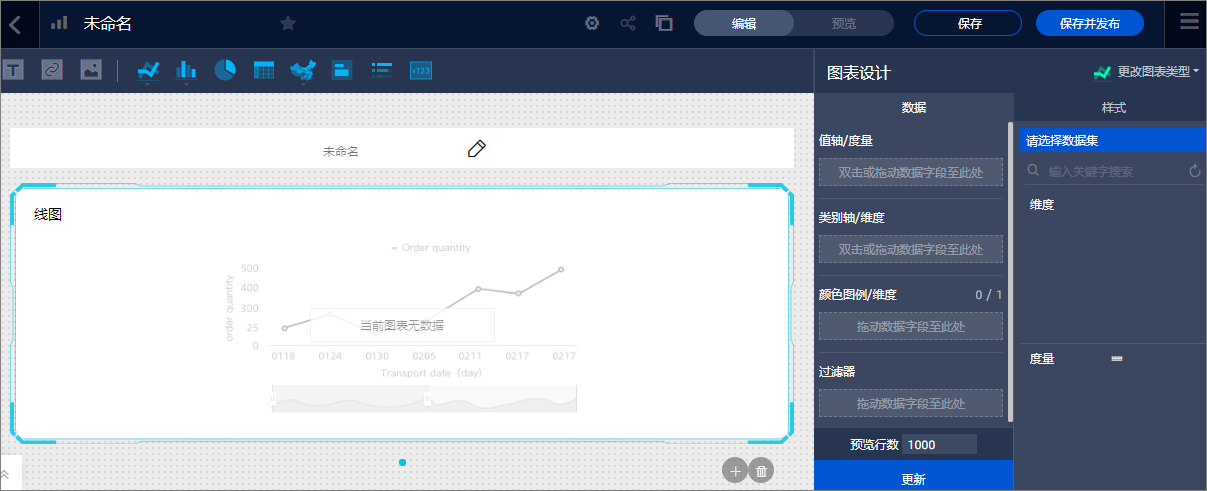

全屏模式中包含多种数据图表和3种控件。



如果您想了解更多制作仪表板的内容,请参阅仪表板图表制作概述

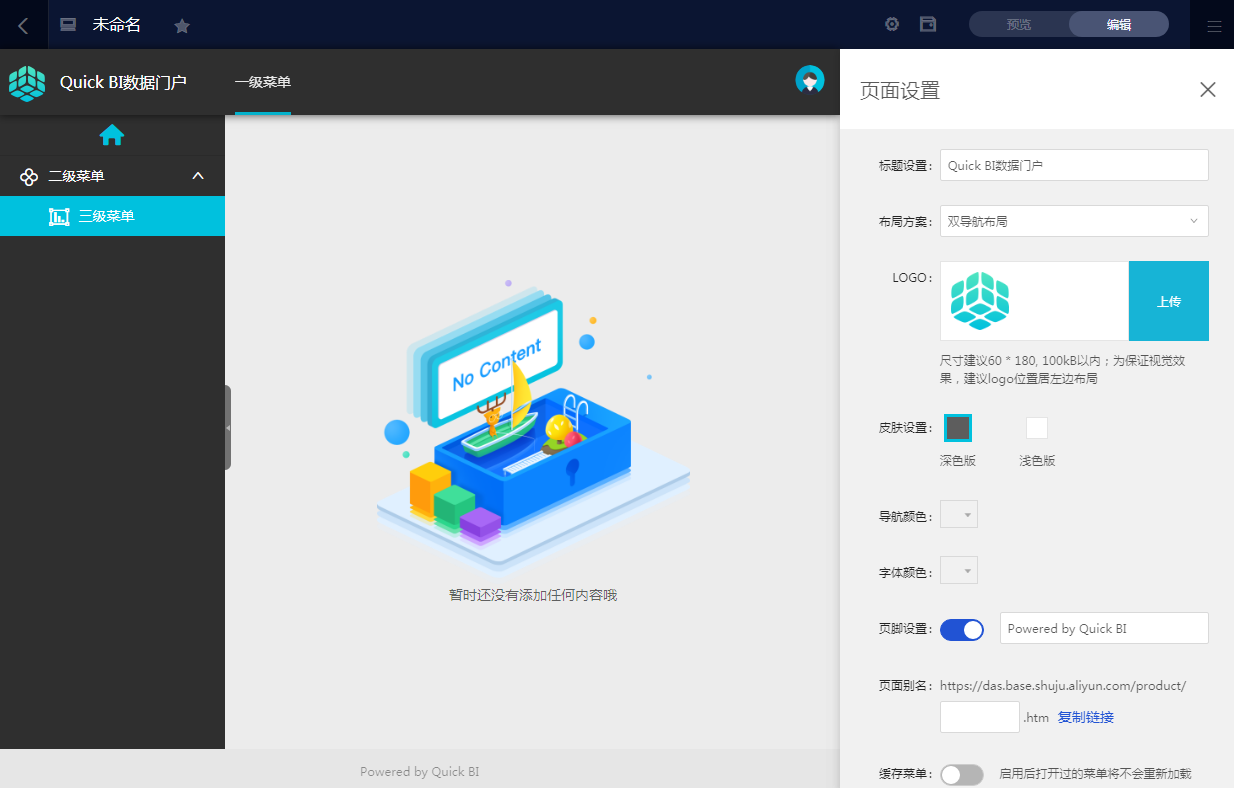

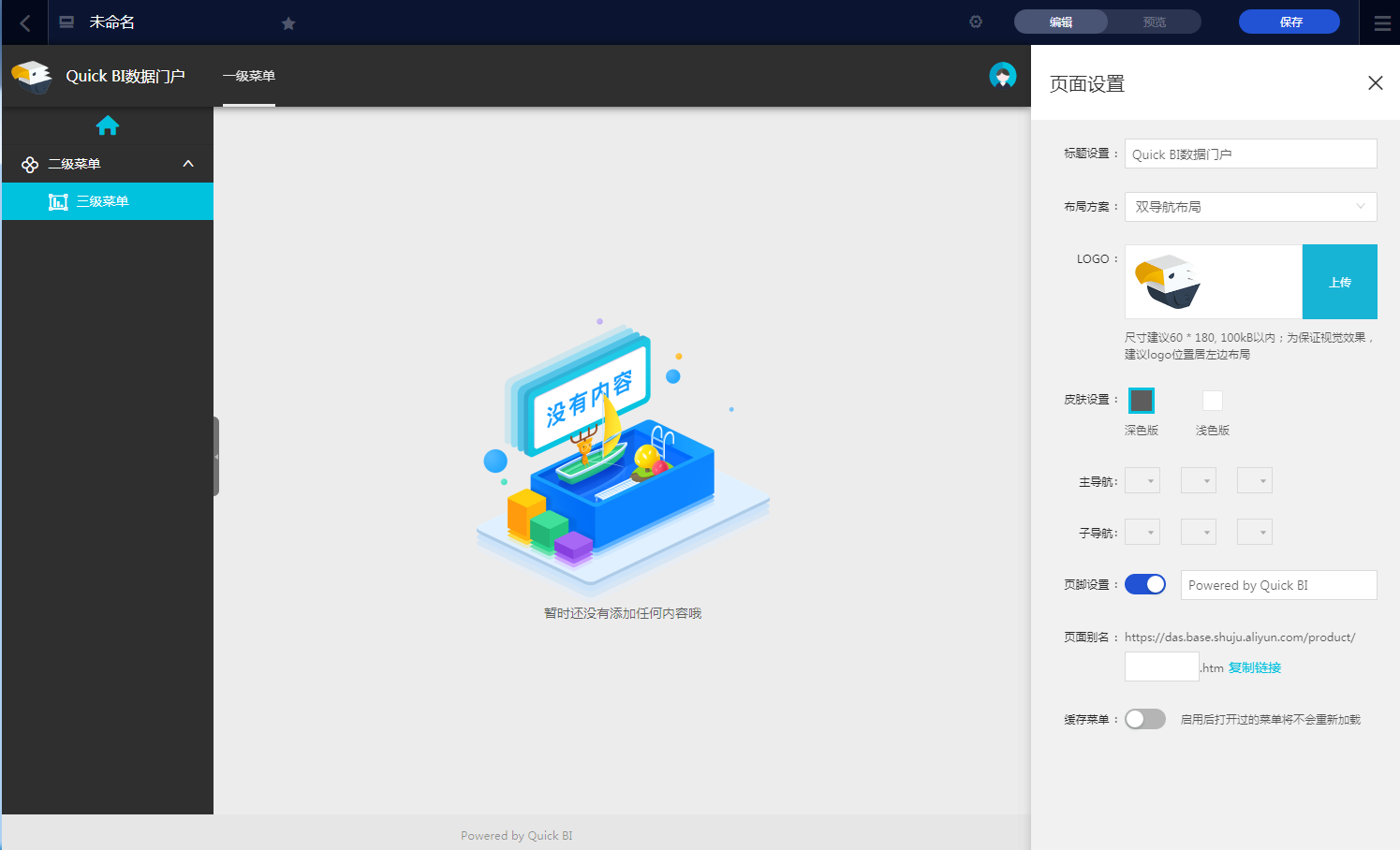

数据门户

数据门户也叫数据产品。您可以使用数据门户功能构建例如经营分析系统的应用。数据门户不仅可以引用Quick BI中的数据结果,同时也支持外挂链接。

数据门户功能仅适用于Quick BI高级版和专业版。



如果您想了解更多数据门户的内容,请参阅制作数据门户

产品架构

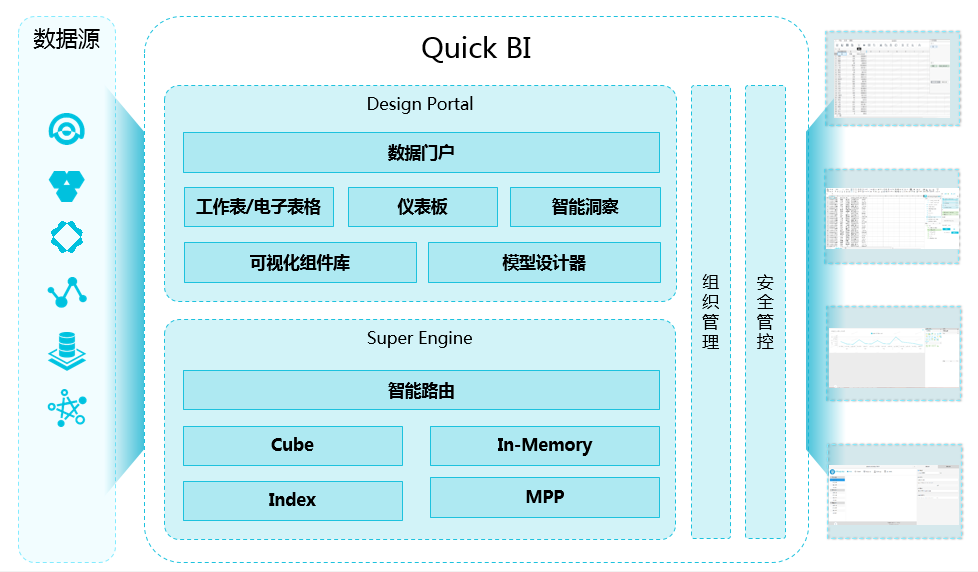

Quick BI 产品架构如下图所示。



Quick BI 的主要模块和相关功能:

  • 数据连接模块

    负责适配各种云数据源,包括但不限于 MaxCompute、RDS(MySQL、PostgreSQL、SQL Server)、Analytic DB、HybridDB(MySQL、PostgreSQL)等,封装数据源的元数据/数据的标准查询接口。

  • 数据处理模块
    • QUERY 引擎:负责针对数据源的查询过程。
    • 数据预处理:负责针对数据源的轻量级 ETL 处理,目前主要是支持 MaxCompute 的自定义 SQL 功能,未来会扩展到其他数据源。
    • 数据建模:负责数据源的 olap 建模过程,将数据源转化为多维分析模型,支持维度(包括日期型维度、地理位置型维度)、度量、星型拓扑模型等标准语义,并支持计算字段功能,允许用户使用当前数据源的 SQL 语法对维度和度量进行二次加工。
  • 数据展示模块
    • 电子表格:负责在线电子表格(webexcel)的相关操作功能,涵盖行列筛选、普通/高级过滤、分类汇总、自动求和、条件格式等数据分析功能,并支持数据导出,以及文本处理、表格处理等丰富功能。
    • 仪表板:负责将可视化图表控件拖拽式组装为仪表板,支持线图、饼图、柱状图、漏斗图、树图、气泡地图、色彩地图、指标看板等33种图表;支持查询条件、TAB、IFRAME、PIC 和文本框五种基本控件,支持图表间数据联动效果。
    • 数据门户:负责将仪表板拖拽式组装为数据门户,支持内嵌链接(仪表板),支持模板和菜单栏的基本设置。
    • 分享/公开:支持将电子表格、仪表板、数据门户分享给其他登录用户访问,支持将仪表板公开到互联网供非登录用户访问。
  • 权限管理模块
    • 组织权限管理:负责组织和工作空间的两级权限架构体系管控,以及工作空间下的用户角色体系管控,实现基本的权限管理,实现不同的人看不同的报表内容。
    • 行级权限管理:负责数据的行级粒度权限管控,实现同一张报表,不同的人看不同的数据。
