本文介绍Linux、Mac、Windows和Android客户端如何通过SSL-VPN远程加密访问专有网络VPC（Virtual Private Cloud）下的资源。

背景信息

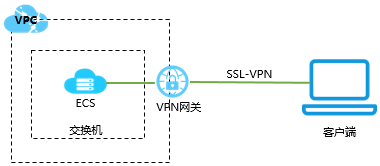

本文以下图场景为例，介绍Linux、Mac、Windows和Android客户端如何使用SSL-VPN远程加密访问VPC下的资源。客户端远程接入VPC

前提条件

您已经注册了阿里云账号。如未注册，请先完成账号注册。
客户端的私网网段和VPC的私网网段没有重叠。
客户端可以访问互联网。
您已经了解VPC中的云服务器ECS（Elastic Compute Service）实例所应用的安全组规则，并确保安全组规则允许客户端访问云上资源。具体操作，请参见查询安全组规则和添加安全组规则。

配置流程

客户端连接VPC流程图

步骤一：创建VPN网关

登录VPN网关管理控制台。
在VPN网关页面，单击创建VPN网关。

在VPN网关（包月）页面，根据以下信息配置VPN网关，然后单击立即购买并完成支付。

名称	说明
实例名称	输入VPN网关的实例名称。
资源组	选择VPN网关实例所属的资源组。如果不选择，VPN网关实例创建完成后归属于默认资源组。您可以在资源管理控制台管理资源组资源。更多信息，请参见什么是资源管理。
地域和可用区	选择VPN网关的地域。说明确保VPC的地域和VPN网关的地域相同。
网关类型	选择待创建的VPN网关类型。本文选择普通型。
网络类型	选择VPN网关实例的网络类型。本文选择公网。
隧道	系统直接展示当前地域支持的IPsec-VPN连接的隧道模式。
VPC	选择待连接的VPC。
虚拟交换机	从VPC实例中选择一个交换机实例。 IPsec-VPN连接的隧道模式为单隧道时，您仅需要指定一个交换机实例。 IPsec-VPN连接的隧道模式为双隧道时，您需要指定两个交换机实例。 IPsec-VPN功能开启后，系统会在两个交换机实例下各创建一个弹性网卡ENI（Elastic Network Interfaces），作为使用IPsec-VPN连接与VPC流量互通的接口。每个ENI会占用交换机下的一个IP地址。说明系统默认帮您选择第一个交换机实例，您可以手动修改或者直接使用默认的交换机实例。创建VPN网关实例后，不支持修改VPN网关实例关联的交换机实例，您可以在VPN网关实例的详情页面查看VPN网关实例关联的交换机、交换机所属可用区以及交换机下ENI的信息。
虚拟交换机2	从VPC实例中选择第二个交换机实例。 IPsec-VPN连接的隧道模式为单隧道时，无需配置该项。
带宽规格	选择VPN网关的带宽规格，单位：Mbps。
IPsec-VPN	是否开启IPsec-VPN功能。本文选择关闭。
SSL-VPN	是否开启SSL-VPN功能。本文选择开启。
SSL连接数	选择需要连接的客户端的数量。说明开启SSL-VPN功能后才可配置SSL连接数。
计费周期	选择购买时长。关于计费的更多信息，请参见计费说明。
服务关联角色	单击创建关联角色，系统自动创建服务关联角色AliyunServiceRoleForVpn。 VPN网关使用此角色来访问其他云产品中的资源，更多信息，请参见AliyunServiceRoleForVpn。若本配置项显示为已创建，则表示您的账号下已创建了该角色，无需重复创建。

返回VPN网关页面，查看创建的VPN网关。
刚创建好的VPN网关的状态是准备中，约1~5分钟会变成正常状态。正常状态就表明VPN网关已完成初始化，可以正常使用。

步骤二：创建SSL服务端

在左侧导航栏，选择网间互联 > VPN > SSL服务端。
在顶部菜单栏，选择SSL服务端的地域。
说明
请确保SSL服务端的地域和已创建的VPN网关的地域相同。
在SSL服务端页面，单击创建SSL服务端。
在创建SSL服务端面板，根据以下信息配置SSL服务端，然后单击确定。
- 名称：输入SSL服务端的名称。
- 资源组：选择VPN网关所属的资源组。SSL服务端所属的资源组与VPN网关所属的资源组默认保持一致。
- VPN网关：选择已创建的VPN网关。
- 本端网段：以CIDR地址块的形式输入要连接的VPC网络的网段。
  单击添加本端网段可添加多个本端网段，本端网段可以是任何VPC或交换机的网段，也可以是本地网络的网段。
- 客户端网段：以CIDR地址块的形式输入客户端连接服务端时使用的网段。
  重要
  客户端网段的子网掩码位数在16至29位之间。
  请确保客户端网段与本端网段、VPC网段以及与客户端终端关联的任何路由网段均没有重叠。
  在指定客户端网段时，建议您使用10.0.0.0/8、172.16.0.0/12和192.168.0.0/16网段及其子网网段。如果您的客户端网段需要指定为公网网段，您需要将公网网段设置为VPC的用户网段，以确保VPC可以访问到该公网网段。关于用户网段的更多信息，请参见什么是用户网段？和如何配置用户网段？。
  创建SSL服务端后，系统后台会自动将客户端网段的路由添加在VPC实例的路由表中，请勿再手动将客户端网段的路由添加到VPC实例的路由表，否则会导致SSL-VPN连接流量传输异常。
- 高级配置：使用默认高级配置。
更多信息，请参见创建和管理SSL服务端。

步骤三：创建并下载SSL客户端证书

在左侧导航栏，选择网间互联 > VPN > SSL客户端。
在SSL客户端页面，单击创建SSL客户端。
在创建SSL客户端证书面板，输入客户端证书名称，然后选择SSL服务端所属的资源组并选择对应的SSL服务端，然后单击确定。
在SSL客户端页面，找到已创建的客户端证书，然后在操作列单击下载。

步骤四：配置客户端

以下内容为您介绍如何配置Linux、Windows、Mac和Android客户端。

说明

如果客户端软件下载页面无法正常访问，请联系客户经理或阿里云工程师。

Linux客户端

打开命令行窗口。

执行以下命令安装OpenVPN客户端。

#CentOS系统执行以下命令
yum install -y openvpn
#执行以下命令查看系统是否已创建/etc/openvpn/conf/目录，如果系统未创建，需手动创建/etc/openvpn/conf/目录。
cd /etc/openvpn #进入openvpn目录下
ls              #查看openvpn目录下是否已创建conf目录
mkdir -p /etc/openvpn/conf #如果openvpn目录下不存在conf目录，手动创建conf目录。

#Ubuntu系统执行以下命令
apt-get update
apt-get install -y openvpn
#执行以下命令查看系统是否已创建/etc/openvpn/conf/目录，如果系统未创建，需手动创建/etc/openvpn/conf/目录。
cd /etc/openvpn #进入openvpn目录下
ls              #查看openvpn目录下是否已创建conf目录
mkdir -p /etc/openvpn/conf #如果openvpn目录下不存在conf目录，手动创建conf目录。

将已下载的SSL客户端证书解压拷贝至/etc/openvpn/conf/目录。
进入/etc/openvpn/conf/目录，执行以下命令建立VPN连接。
```
openvpn --config /etc/openvpn/conf/config.ovpn --daemon
```

Windows客户端

下载并安装OpenVPN客户端（Windows版本）。
将已经下载的SSL客户端证书解压拷贝至OpenVPN\config目录。
本文将证书解压拷贝到C:\Program Files\OpenVPN\config目录，请您根据安装路径将证书解压拷贝至您真实的目录。
启动OpenVPN客户端，单击Connect建立VPN连接。

Mac客户端（Tunnelblick）

以下内容为您介绍如何使用Tunnelblick软件在Mac客户端与VPN网关之间建立VPN连接。

下载Tunnelblick软件。
本文使用4.0.1版本的Tunnelblick软件作为示例，您可以根据实际需要下载适用的版本，推荐使用最新的正式版本。推荐下载dmg格式的文件，可以直接安装使用。
安装Tunnelblick软件。
序号
说明
①
双击已下载的Tunnelblick软件安装包。
②
双击Tunnelblick图标。
③
选择我有配置文件。
④
单击确定。
将在步骤三中下载的SSL客户端证书解压。
将已解压的config.ovpn文件上传至Tunnelblick软件，建立VPN连接。
序号
说明
①
在启动台中单击Tunnelblick图标，打开Tunnelblick软件。
②
将已解压的文件config.ovpn拖动至配置面板下。
③
选择只是我。
④
单击连接。

Mac客户端（OpenVPN）

以下内容为您介绍如何使用OpenVPN软件在Mac客户端与VPN网关之间建立VPN连接。

打开命令行窗口。

如果您的客户端尚未安装homebrew，执行以下命令安装homebrew。

/bin/bash -c "$(curl -fsSL https://raw.githubusercontent.com/Homebrew/install/HEAD/install.sh)"

执行以下命令安装OpenVPN客户端。
```
brew install openvpn
```
将在步骤三中下载的SSL客户端证书解压拷贝至配置目录。
1. 备份/usr/local/etc/openvpn文件夹下的所有配置文件。
2. 执行以下命令删除OpenVPN的配置文件。
```
rm /usr/local/etc/openvpn/*
```
3. 执行以下命令将已经下载的SSL客户端证书拷贝到配置目录。
```
cp cert_location /usr/local/etc/openvpn/
```
  cert_location是步骤三中下载的SSL客户端证书的路径，例如：/Users/example/Downloads/certs6.zip。

执行以下命令解压证书。

cd  /usr/local/etc/openvpn/
unzip /usr/local/etc/openvpn/certs6.zip

执行以下命令建立VPN连接。

sudo /usr/local/opt/openvpn/sbin/openvpn --config /usr/local/etc/openvpn/config.ovpn

Android客户端

下载并安装OpenVPN客户端（Android版本）。
本文使用Android 9.0版本的客户端，并安装了3.0.5版本的OpenVPN客户端。
将在步骤三中下载的SSL客户端证书传输至Android客户端，并解压证书。
说明
- 如果您的Android客户端无解压软件，您可以在电脑端解压证书然后将解压后的文件传输至Android客户端。
- 请确保解压后的文件在同一个文件夹下，如下图所示。

打开OpenVPN客户端，导入config.ovpn文件，添加VPN连接。

导入config文件

序号	说明
①	选择OVPN Profile连接方式。
②	在存储目录中找到`config.ovpn`文件。
③	单击IMPORT，导入`config.ovpn`文件。
④	系统自动读取`config.ovpn`文件中的信息，显示待连接的VPN网关的公网IP地址。单击ADD，添加VPN连接。

单击滑动按钮，开启VPN连接。

步骤五：测试连通性

在客户端尝试访问VPC内的ECS实例，测试网络连通性。

常见问题

使用OpenVPN在Mac客户端建立VPN连接后，如何断开VPN连接？

打开Mac客户端的命令行窗口。
执行以下命令搜索OpenVPN进程，并记录进程号。
```
ps aux | grep openvpn
```
执行以下命令关闭OpenVPN进程。
```
kill -9 <进程号>
```

M1版本的Mac客户端如何使用OpenVPN建立VPN连接？

如果您使用的是M1版本的Mac客户端，建议您使用Tunnelblick软件建立VPN连接。具体操作，请参见Mac客户端（Tunnelblick）。

使用Linux客户端建立VPN连接后，如何使OpenVPN进程开机自动启动？

使用Linux客户端建立VPN连接后，配置以下命令，OpenVPN进程将在Linux客户端开机后自动启动。

编辑/etc/rc.local文件，并在文件中添加命令。

#以编辑模式打开/etc/rc.local文件
vim /etc/rc.local
#按下i键，进入文件编辑模式，然后在/etc/rc.local文件中补充以下命令
cd /etc/openvpn/conf/
openvpn --config /etc/openvpn/conf/config.ovpn --daemon
#按下Esc键，退出文件编辑模式，然后输入以下命令保存退出文件
:wq

为/etc/rc.local文件添加执行权限。
```
chmod +x /etc/rc.local
```
