本文介绍饼图操作步骤及案例。

简介

饼图用于表示不同分类的占比情况，通过弧度大小来对比各种分类。饼图通过将一个圆饼按照分类的占比划分成多个区块，整个圆饼代表数据的总量，每个区块表示该分类占总体的比例大小，所有区块的加和等于100%。

基本构成如下：
  • 扇形
  • 文本百分比
  • 图例
您在普通版本的饼图中单击迁移，即可将普通版本的饼图一键转换为Pro版本。关于饼图Pro版本的更多信息，请参见表格（Pro版本）。
重要
  • 普通版本将被逐步自动升级为Pro版本。
  • 升级为Pro版本后，不可回退为普通版本。

类型

日志服务提供默认饼图、环图及南丁格尔玫瑰图三种类型的饼图。
  • 环图
    环图本质上是将饼图中心挖空，相比于饼图来说有如下优点：
    • 在原有构成的基础上增加了总数显示，展示了更多的信息。
    • 两个饼图直接进行比较是非常不直观的，两个环图间可以通过环状条长度进行简单的对比。
  • 南丁格尔玫瑰图
    南丁格尔玫瑰图本质上并不是环图，而是在极坐标系下画出来的柱状图，每一个分类数据被圆弧平分，使用圆弧的半径长短表示数据的大小，相比于饼图来说有如下优点：
    • 饼图适用于不超过10条的分类数据，南丁格尔玫瑰图则适用于分类较多的场景（10-30条数据）。
    • 由于半径和面积是成平方的关系，南丁格尔玫瑰图放大了各个分类数据之间值的差异，尤其适合对比大小相近的数值。
    • 由于圆形有周期的特性，南丁格尔玫瑰图也适用于表示一个周期的时间概念，比如星期、月份。

操作步骤

  1. 登录日志服务控制台。
  2. 在Project列表区域，单击目标Project。
  3. 在日志存储 > 日志库页签中，单击目标Logstore。
  4. 输入查询和分析语句，然后单击15分钟（相对），设置查询和分析的时间范围。

    更多信息，请参见查询和分析。

  5. 在统计图表页签中，单击饼图-001图标。
  6. 在属性配置页签中，配置图表属性。
    说明
    • 饼图和环图适用于10条以内的数据，建议使用LIMIT进行控制，以免不同色的分面太多导致分析不直观。
    • 超过10条数据建议采用南丁格尔玫瑰图或者柱状图。
    参数说明
    图表类型包括饼图、环图和南丁格尔玫瑰图。
    分类分类数据。
    数值列分类数据对应的数值。
    图例位置开启是否显示图例后，可配置此参数，调整图例在图表中的位置。
    格式化将数据按照指定格式进行显示。
    刻度文本格式可配置为百分比、分类：百分比或分类：数值（百分比）。
    图例宽度设置图例宽度。
    边距坐标轴距离图表边界距离，包括上、下、左、右边距。

饼图示例

分析访问request_uri的占比情况。

* | select request_uri as uri , count(1) as c group by uri limit 10

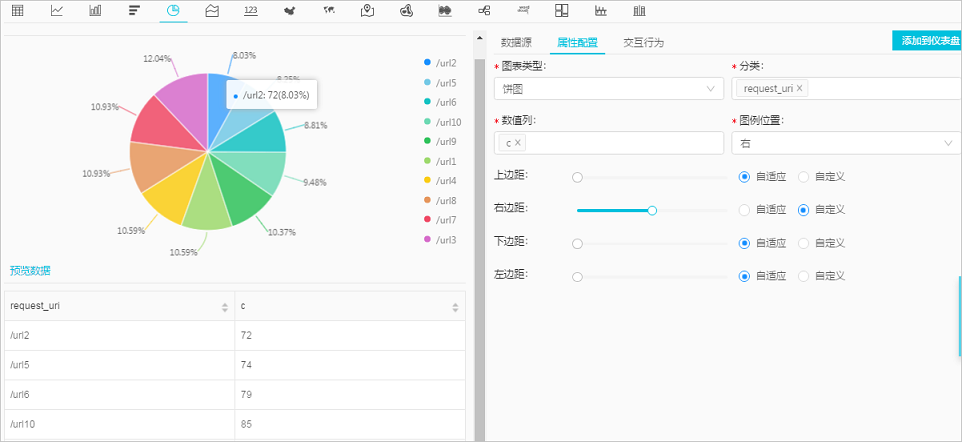

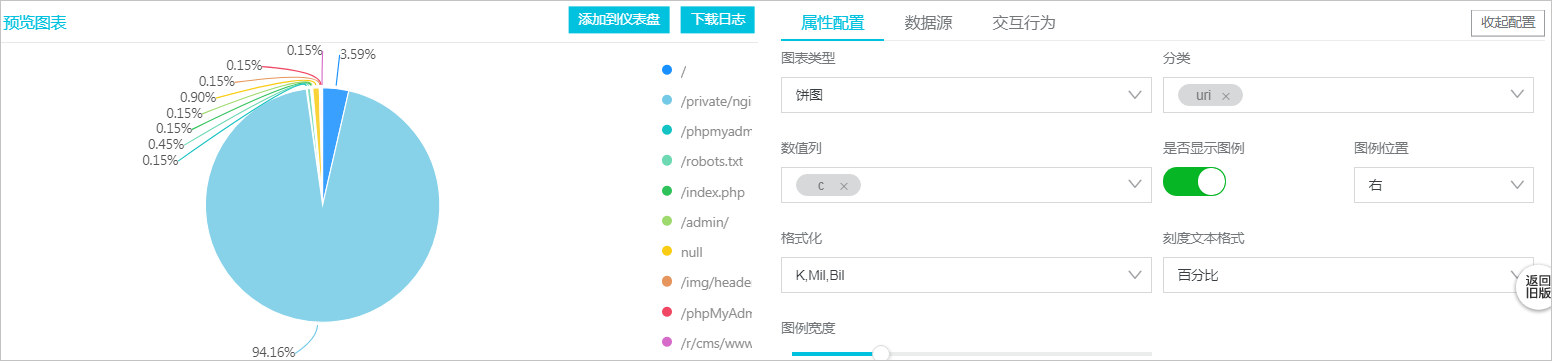

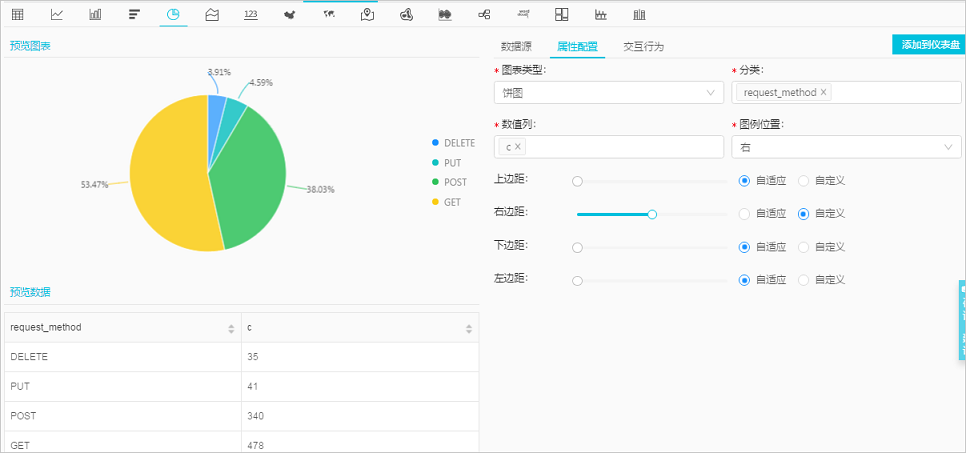

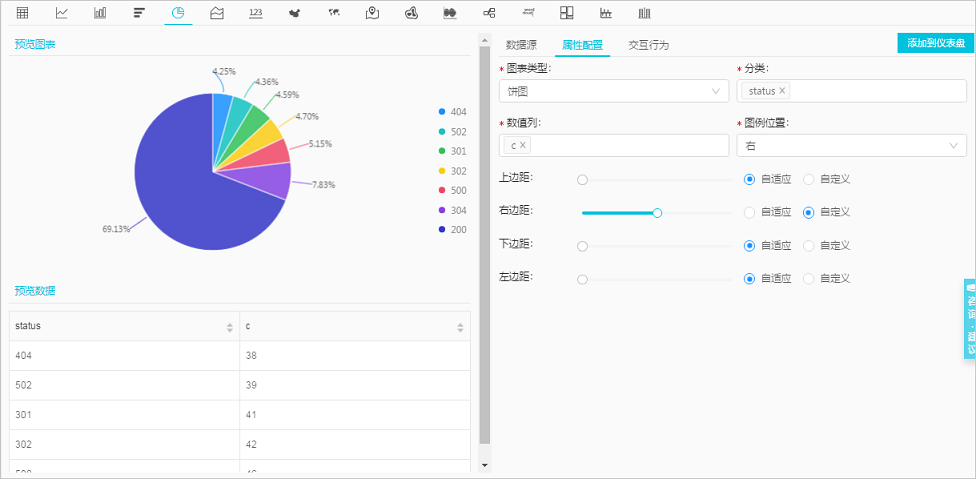

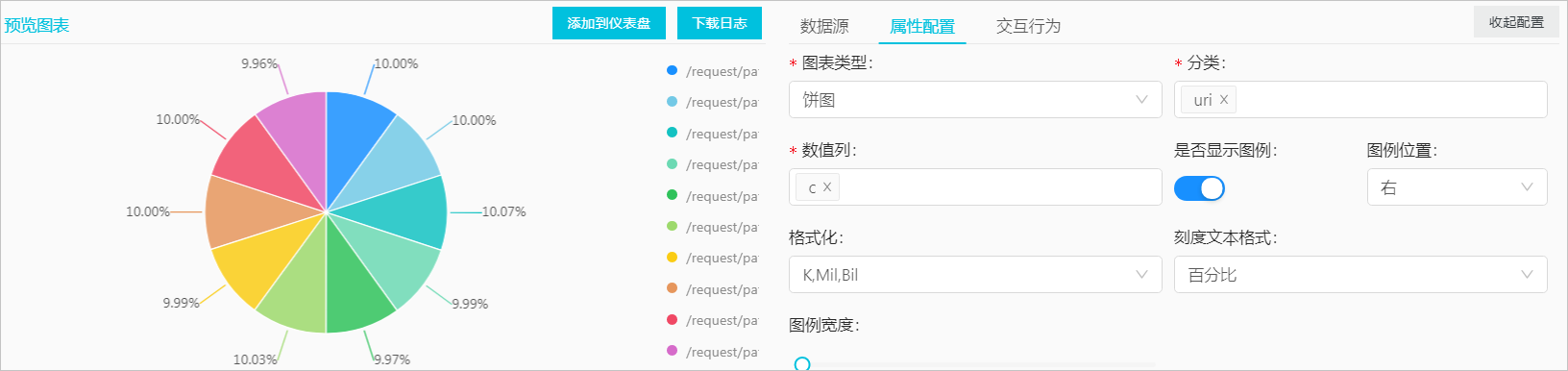

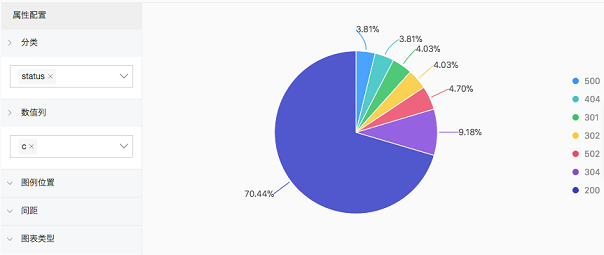

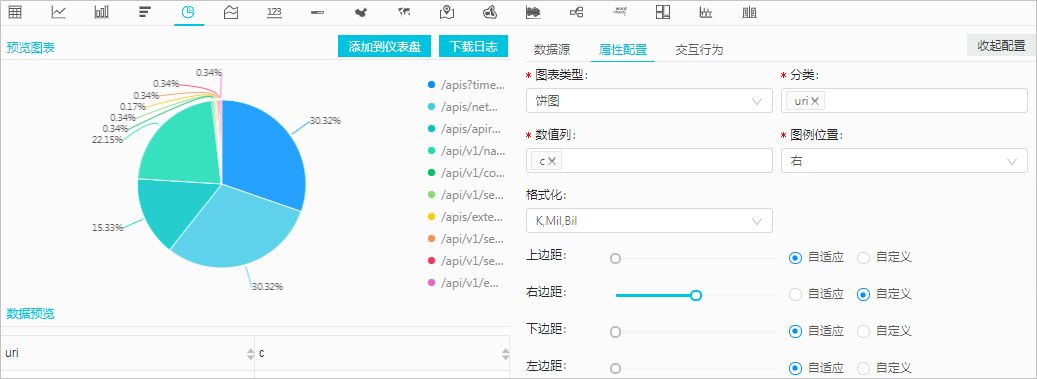

饼图

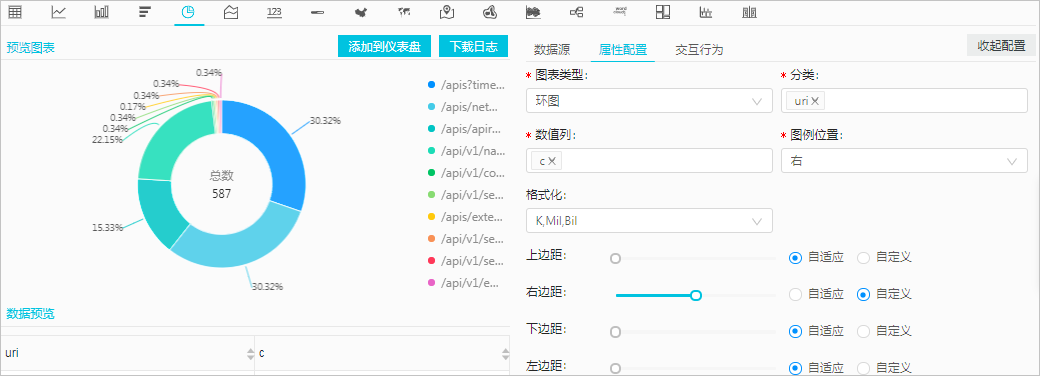

环图示例

分析访问request_uri的占比情况。

* | select request_uri as uri , count(1) as c group by uri limit 10

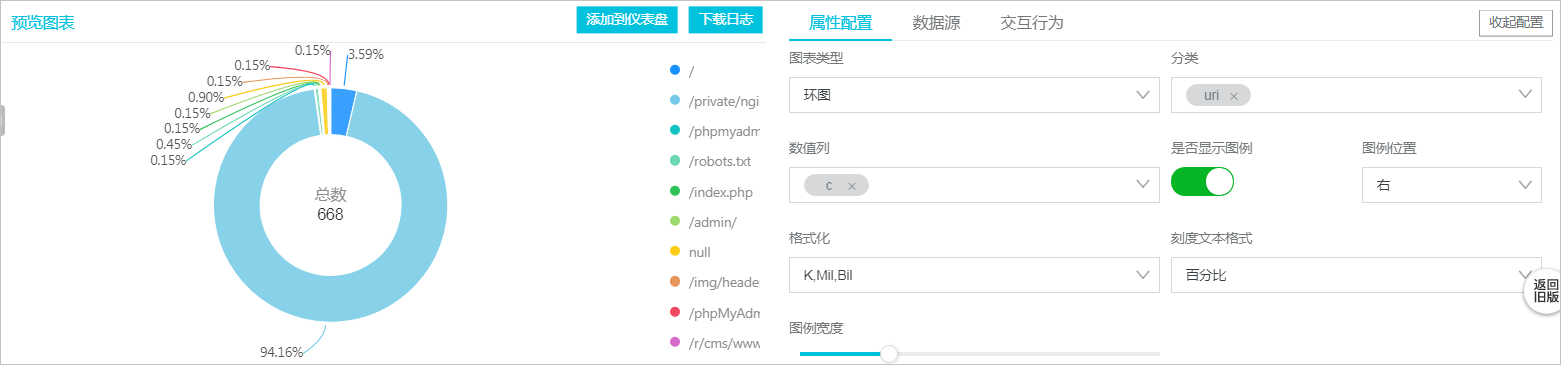

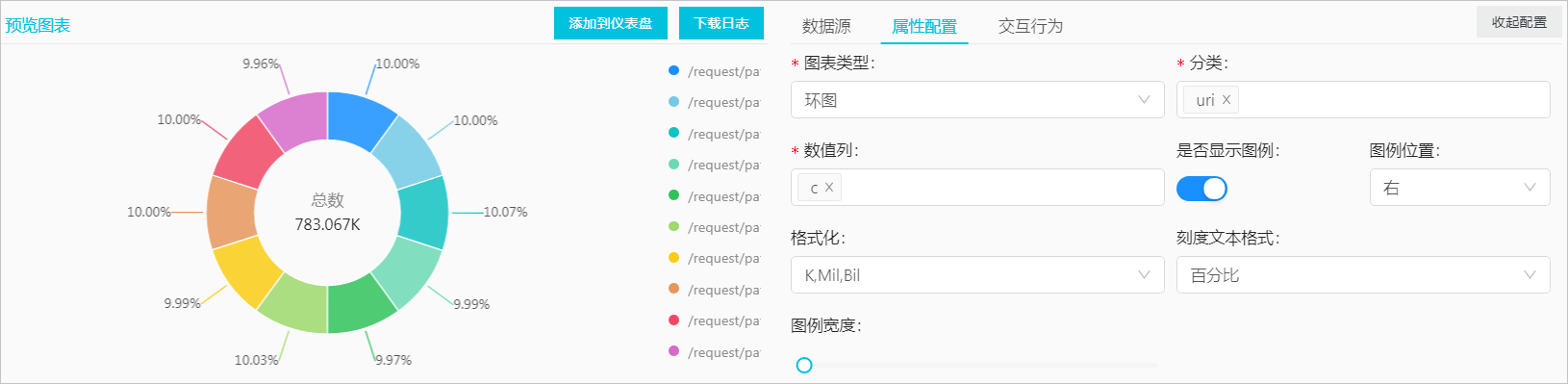

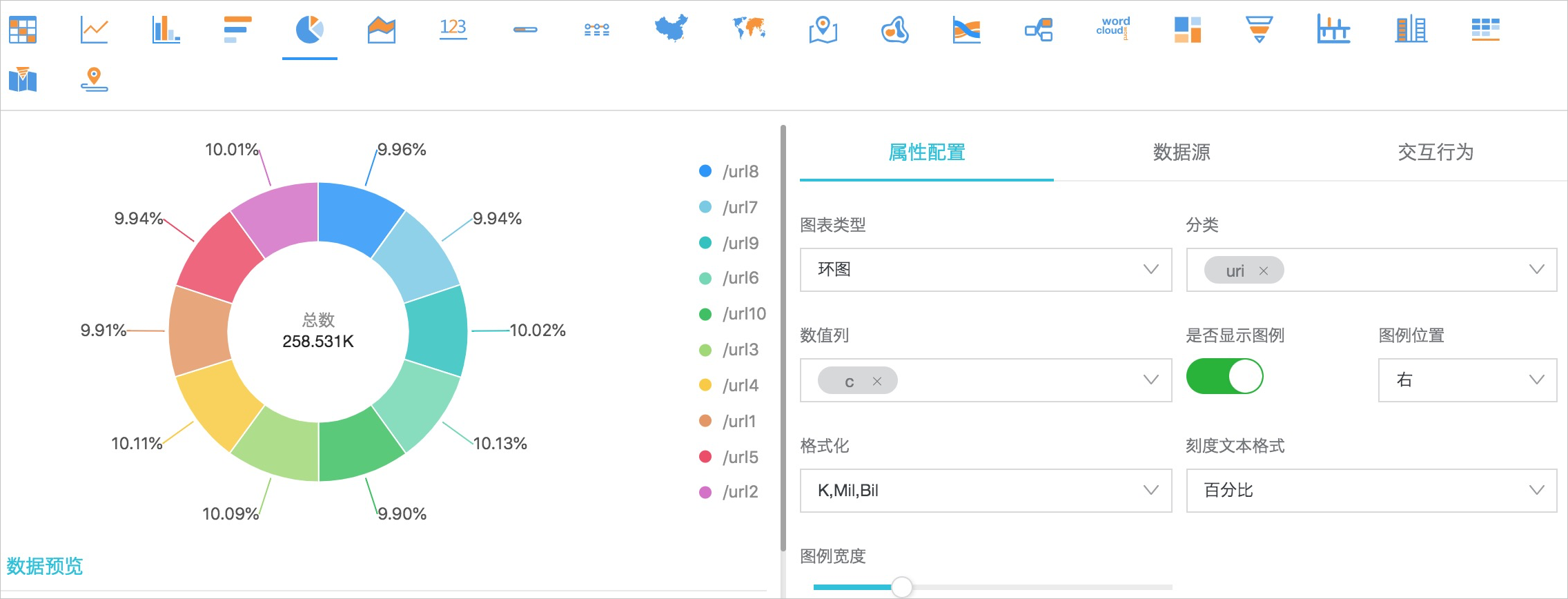

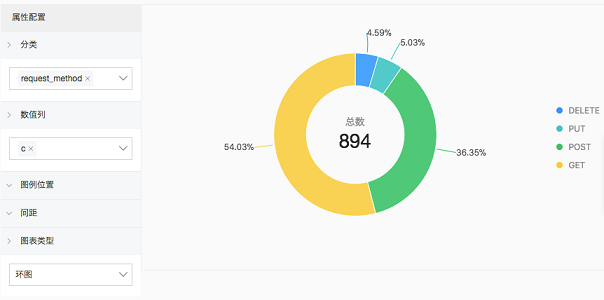

环图

南丁格尔玫瑰图示例

分析访问request_uri的占比情况。

* | select request_uri as uri , count(1) as c group by uri limit 10

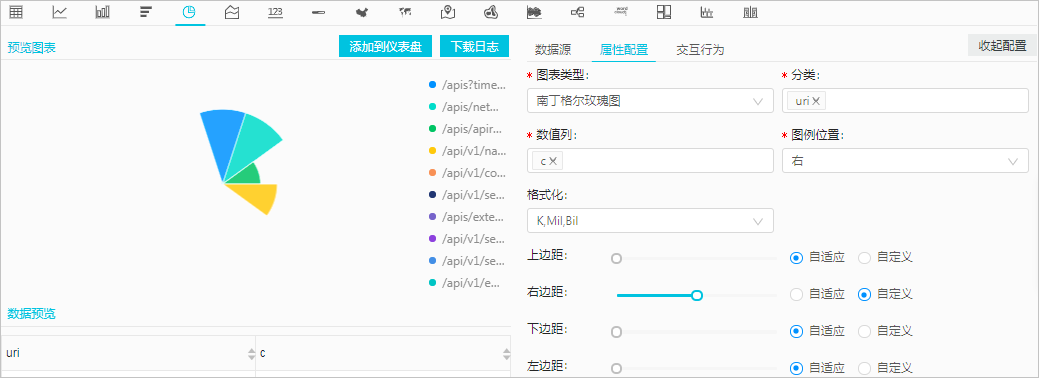

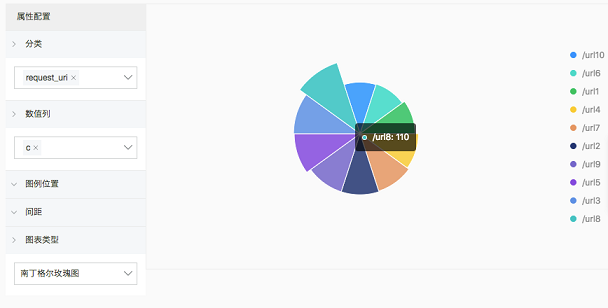

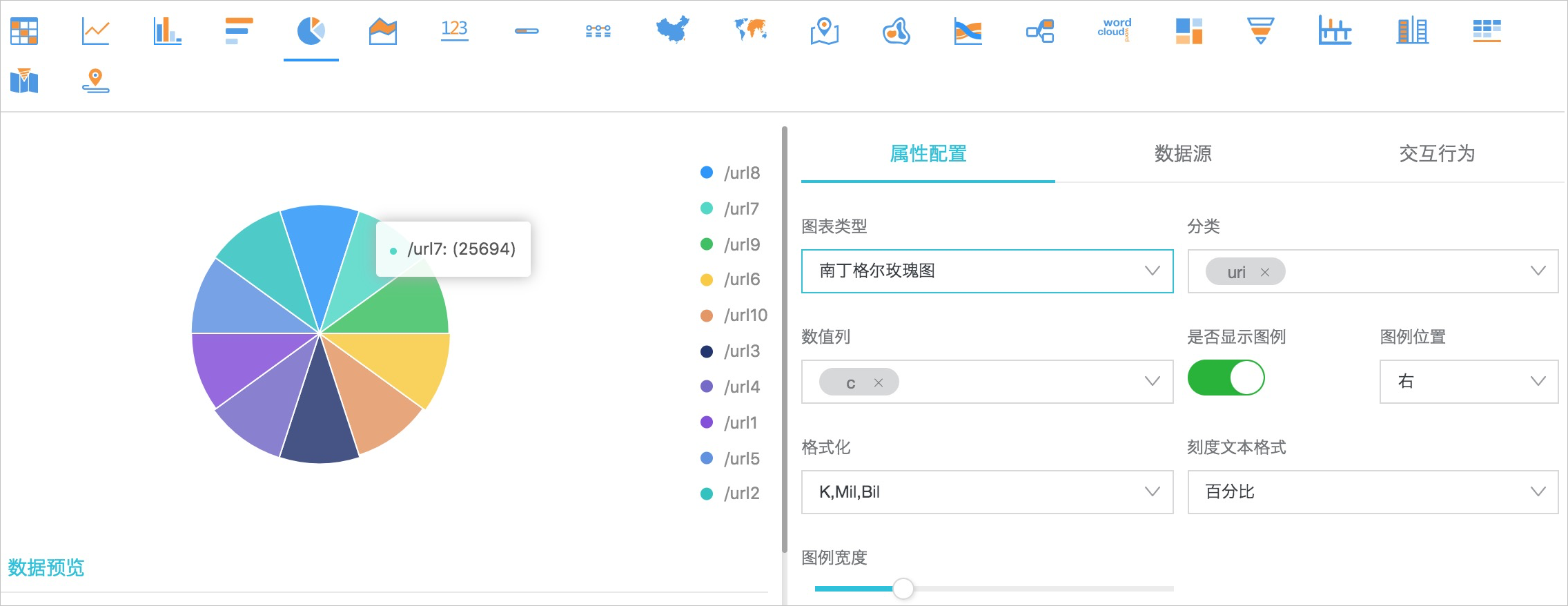

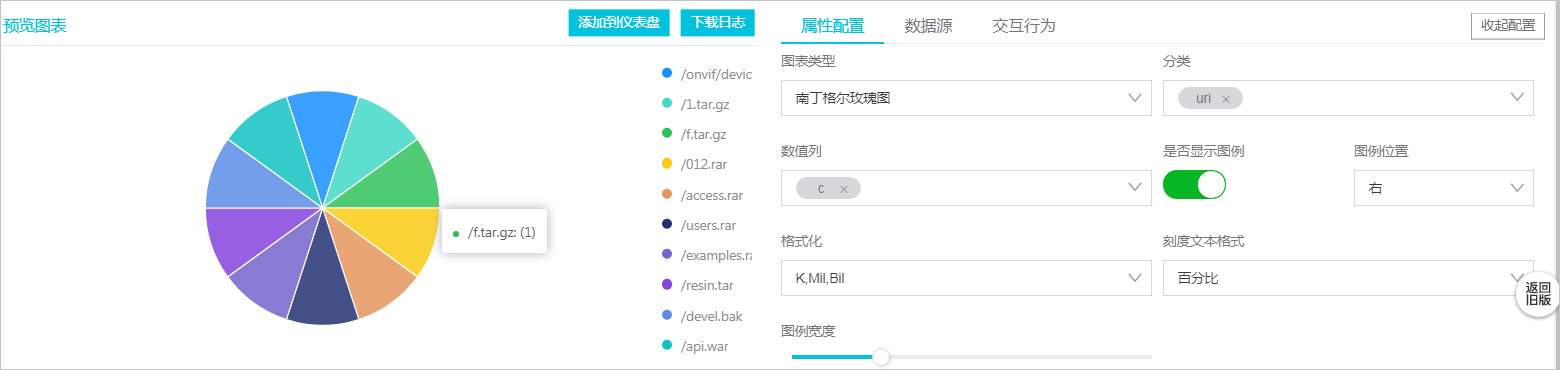

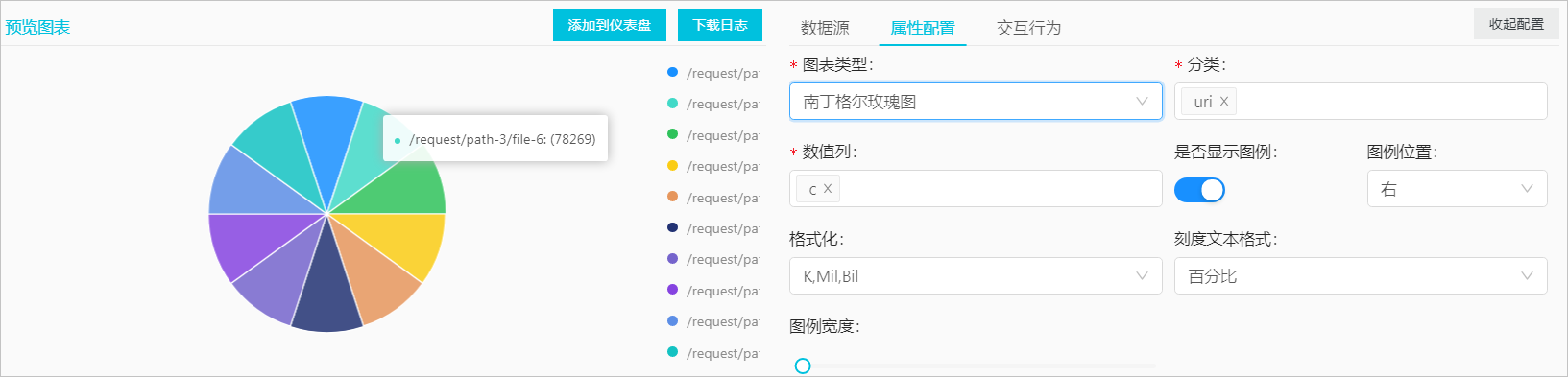

南丁格尔玫瑰图示例
