散点层是3D平面世界地图的子组件,支持独立的样式和数据配置,包括散点的大小、颜色、动画效果以及经纬度等,能够以散点的形式表现地理位置上的点数据信息。本文介绍散点层各配置项的含义。

单击子组件管理下方的散点层,进入配置面板配置散点层的样式和数据。
说明 如果子组件管理中没有散点层,说明您还未添加散点层子组件,请参见地球容器进行添加。

配置

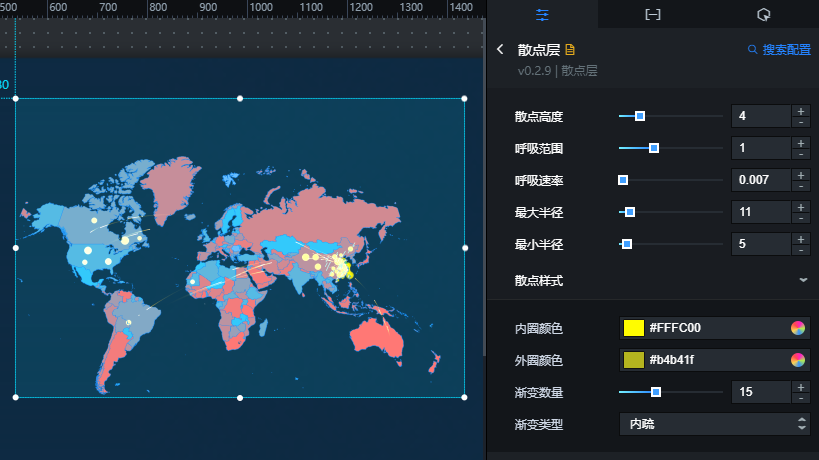

散点层配置面板
  • 搜索配置:单击配置面板右上角的搜索配置,可在搜索配置面板中输入您需要搜索的配置项名称,快速定位到该配置项,系统支持模糊匹配。详情请参见搜索组件配置
  • 散点高度:散点层相对于地图平面的高度,取值范围为0~20,单位为px。
  • 呼吸范围:散点在半径的基础上增加的内外呼吸半径,取值范围为0~3,单位为px。
  • 呼吸速率:散点层呼吸半径大小渐变的速度,取值范围为0~0.2。
  • 最大半径:散点的最大半径值,配合数据源中的value字段区间来映射散点的半径,取值范围为1~100。
  • 最小半径:散点的最小半径值,配合数据源中的value字段区间来映射散点的半径,取值范围为1~50。
  • 散点样式
    参数 说明
    内圈颜色 散点内圈的颜色,请参见颜色选择器说明进行修改。
    外圈颜色 散点外圈的颜色。
    渐变数量 散点内圈至外圈的颜色渐变层数,层数越高过渡越圆滑,取值范围为1~40。
    渐变类型 内外圈颜色渐变类型,可选:线性s外疏内疏

数据

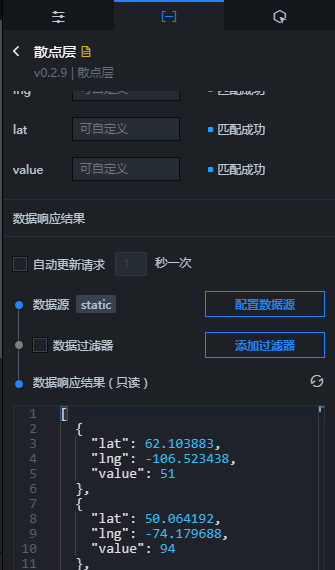

散点层数据面板

上图中的示例JSON代码如下。

[
  {
    "lat": 62.103883,
    "lng": -106.523438,
    "value": 51
  },
  {
    "lat": 50.064192,
    "lng": -74.179688,
    "value": 94
  },
  {
    "lat": 43.068888,
    "lng": -104.765625,
    "value": 90
  },
  {
    "lat": -16.299051,
    "lng": -58.007812,
    "value": 36
  },
  {
    "lat": 37.996404,
    "lng": 85.432403,
    "value": 83
  },
  {
    "lat": 30.44572,
    "lng": 94.922655,
    "value": 55
  },
  {
    "lat": 24.203949,
    "lng": 105.823615,
    "value": 29
  },
  {
    "lat": 17.644022,
    "lng": -10.898438,
    "value": 23
  },
  {
    "lat": 34.597042,
    "lng": -84.726562,
    "value": 70
  },
  {
    "lat": 51.618017,
    "lng": -61.523437,
    "value": 18
  },
  {
    "lat": 34.016242,
    "lng": -104.765625,
    "value": 42
  },
  {
    "lat": 31.501552,
    "lng": 120.853839,
    "value": 48
  },
  {
    "lat": 30.066677,
    "lng": 118.481709,
    "value": 76
  },
  {
    "lat": 26.977316,
    "lng": 116.635464,
    "value": 71
  },
  {
    "lat": 34.740778,
    "lng": 117.164073,
    "value": 88
  },
  {
    "lat": 34.595741,
    "lng": 112.857578,
    "value": 84
  },
  {
    "lat": 39.573011,
    "lng": 116.285298,
    "value": 7
  },
  {
    "lat": 38.273105,
    "lng": 110.659935,
    "value": 36
  },
  {
    "lat": 31.950282,
    "lng": 115.406069,
    "value": 15
  },
  {
    "lat": 23.722477,
    "lng": 112.32951,
    "value": 58
  }
]
表 1. 字段说明
字段 说明
lng 散点的经度。
lat 散点的纬度。
value 散点对应的数值,与最大半径最小半径配置项共同决定散点的大小。
表 2. 配置项说明
配置项 说明
受控模式 打开开关,资产初始化状态下不请求数据,仅通过回调ID或蓝图编辑器配置的方法发起请求数据;关闭开关,可以使用自动更新请求数据。开关默认为关闭状态。
自动更新请求 选中后可以设置动态轮询,还可以手动输入轮询的时间频次。取消选中后则不会自动更新,需要手动刷新页面,或通过蓝图编辑器和回调ID事件来触发请求更新数据。
数据源 单击配置数据源,可在设置数据源面板中修改数据源类型和数据查询代码、预览数据源返回结果以及查看数据响应结果。详情请参见配置组件数据
数据过滤器 数据过滤器提供数据结构转换、筛选和一些简单的计算功能。单击添加过滤器,可在设置数据源面板配置数据过滤器脚本,详情请参见过滤器使用说明
数据响应结果 展示数据请求的响应结果。当数据源发生改变时,可单击右侧的刷新图标 图标,实时查看数据响应结果。

交互

此组件没有交互事件。

蓝图编辑器交互配置

  1. 在画布编辑器页面,单击3D平面世界地图子组件管理列表中散点层右侧的导出到蓝图编辑器图标。
  2. 单击页面左上角的蓝图图标图标。
  3. 在蓝图编辑器配置页面,单击导入节点栏内的散点层组件,在画布中可以看到如下图所示的散点层的蓝图编辑器配置参数。散点层蓝图编辑器
    • 事件

      当数据接口请求完成时:数据接口请求返回并经过过滤器处理后抛出的事件,同时抛出处理后的JSON格式的数据。具体数据请参见上文的数据示例

    • 动作
      动作 说明
      请求数据接口 重新请求服务端数据,上游数据处理节点或图层节点抛出的数据将作为参数。散点层配置了API数据源为http://api.test,传到请求数据接口动作的数据为{ id: '1'},则最终请求接口为http://api.test?id=1
      导入数据接口 按组件绘制格式处理数据后,导入组件,重新绘制。不需要重新请求服务端数据。具体数据请参见上文的数据示例
      显示 显示组件,不需要参数。
      隐藏 隐藏组件,不需要参数。
