HSF 概述

更新时间:2019-09-18 19:59:06

HSF 概述

高速服务框架 HSF (High-speed Service Framework),是在阿里巴巴内部广泛使用的分布式 RPC 服务框架。

HSF 联通不同的业务系统,解耦系统间的实现依赖。HSF 从分布式应用的层面,统一了服务的发布/调用方式,从而帮助用户可以方便、快速的开发分布式应用,以及提供或使用公共功能模块。为用户屏蔽了分布式领域中的各种复杂技术细节,如:远程通讯、序列化实现、性能损耗、同步/异步调用方式的实现等。

HSF 架构

HSF 作为一个纯客户端架构的 RPC 框架,本身是没有服务端集群的,所有的 HSF 服务调用都是服务消费方(Consumer)与服务提供方(Provider)点对点进行的。然而,为了实现整套分布式服务体系,HSF 还需要依赖以下外部系统。

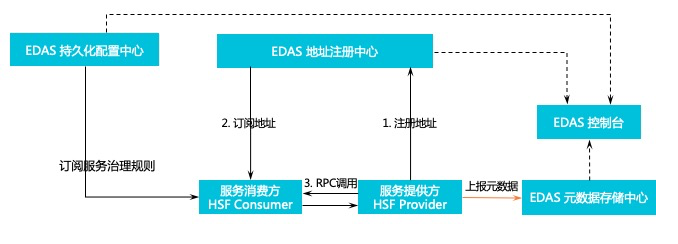

HSF 架构

  • 服务提供方

    服务提供方会绑定一个端口(一般是12200),接受请求并提供服务,同时将地址信息发布到地址注册中心。

  • 服务消费方

    消费服务提供方提供的服务,服务消费者通过地址注册中心订阅服务,根据订阅到的地址信息发起调用,地址注册中心作为旁路不参与调用。

  • EDAS 地址注册中心

    HSF 依赖注册中心进行服务发现,如果没有注册中心,HSF 只能完成简单的点对点调用。因为作为服务提供端,没有办法将自己的服务信息对外发布,让外界知晓;作为服务消费端,可能已经知道需要调用的服务,但是无法获取能够提供这些服务的机器。而注册中心就是服务信息的中介,提供服务发现的能力。

  • EDAS 持久化配置中心

    持久化的配置中心用于存储 HSF 服务的各种治理规则,HSF 客户端在启动的过程中会向持久化配置中心订阅各种服务治理规则,如路由规则、归组规则、权重规则等,从而根据规则对调用过程的选址逻辑进行干预。

  • EDAS 元数据存储中心

    元数据是指 HSF 服务对应的方法列表以及参数结构等信息,元数据不会对 HSF 的调用过程产生影响,因此元数据存储中心也并不是必须的。但考虑到服务运维的便捷性,HSF客户端在启动时会将元数据上报到元数据存储中心,以便提供给服务运维使用。

  • EDAS 控制台

    EDAS 控制台通过打通地址注册中心、持久化配置中心、元数据存储中心,为用户提供了一些列服务运维功能,包括服务查询、服务治理规则管理等,旨在提高 HSF 服务研发的效率、运维的便捷性。

功能

HSF 作为分布式 RPC 服务框架,支持多种服务的调用方式。

  • 同步调用

    HSF客户端默认以同步调用的方式消费服务,客户端代码需要同步等待返回结果。

  • 异步调用

    对于服务调用的客户端来说,并不是所有的 HSF 服务都需要同步等待返回结果的。对于这些服务,HSF 提供异步调用的形式,让客户端不必同步阻塞在 HSF 调用操作上。HSF 的异步调用,有 2 种:

  • Future 调用:客户端在需要获取调用的返回结果时,通过 HSFResponseFuture.getResponse(int timeout) 主动获取结果。

  • Callback 调用:Callback 调用利用 HSF 内部提供的回调机制,当指定的 HSF 服务消费完毕拿到返回结果时,HSF 框架会回调用户实现的 HSFResponseCallback 接口,客户端通过回调通知的方式获取结果。

  • 泛化调用

    对于一般的 HSF 调用来说,HSF 客户端需要依赖服务的二方包,通过依赖二方包中的 API 进行编程调用,获取返回结果。而泛化调用是指不需要依赖服务的二方包,从而发起 HSF 调用、获取返回结果的方式。在一些平台型的产品中,泛化调用的方式可以有效减少平台型产品的二方包依赖,实现系统的轻量级运行。

  • HTTP 调用

    HSF 支持将服务以 HTTP 的形式暴露出来,从而支持非 Java 语言的客户端以 HTTP 协议进行服务调用。

  • 调用链路 Filter 扩展

    HSF 内部设计了调用过滤器,并且能够主动发现用户的调用过滤器扩展点,将其集成到 HSF 调用链路中,使扩展方能够方便的对 HSF 请求进行扩展处理。

应用开发方式

使用 HSF 框架开发应用包含 Ali-Tomcat 和 Pandora Boot 两种方式。

  • Ali-Tomcat: 依赖 Ali-Tomcat 和 Pandora,可以提供完整的 HSF 功能,包括服务注册与发现、隐式传参、异步调用、泛化调用和调用链路 Filter 扩展。应用程序需要以 WAR 包方式部署。
  • Pandora Boot:依赖 Pandora,可以提供比较完整的 HSF 功能,包括服务注册与发现和异步调用。应用程序可以打包成独立运行的 JAR 包并部署。
