日志服务Logtail支持在Kubernetes集群中通过Sidecar模式采集日志,为每个需要采集的业务容器创建一个Sidecar容器用于日志采集,实现多租户隔离和较高的采集性能。

背景信息

目前日志服务在Kubernetes集群中默认安装的日志组件是DaemonSet模式,此种方式运维简单、资源占用较少、支持采集容器标准输出以及容器文件、配置方式灵活。

但DaemonSet模式下,一个Logtail需要采集该节点所有容器的日志,此种方式会存在一定的性能瓶颈,且各个业务日志之间的隔离性较弱。因此日志服务Logtail新增了对于Sidecar模式的支持,该模式为每个需要日志采集的业务容器创建一个Sidecar容器用于日志采集,多租户隔离性以及性能非常好,建议大型的Kubernetes集群或作为PAAS平台为多个业务方服务的集群使用该方式。

主要功能

  • 支持阿里云容器服务Kubernetes版本、ECS上的自建Kubernetes、线下IDC上的自建Kubernetes。
  • 支持采集Pod对应的元数据信息,包括:Pod名、Pod IP、Pod Namespace、Pod所在node名、Pod所在node IP。
  • 支持通过CRD自动创建日志服务相关资源,包括:Project、Logstore、索引、Logtail配置、机器组等。
  • 支持动态扩容,副本数可随时变更,变更后立即生效。

技术原理

Sidecar模式的日志采集依赖Logtail和业务容器共享日志目录,业务容器将日志写入到共享目录中,Logtail通过监控共享目录中日志文件变化并采集日志。详细技术原理请查看社区官方文档:

前提条件

限制说明

  • Logtail必须和业务容器共享日志目录。
  • Sidecar模式不支持采集容器标准输出。

Sidecar部署配置

Sidecar模式的配置样例如下:
apiVersion: batch/v1
kind: Job
metadata:
  name: nginx-log-sidecar-demo
  namespace: default
spec:
  template:
    metadata:
      name: nginx-log-sidecar-demo
    spec:
      restartPolicy: Never
      containers:
      - name: nginx-log-demo
        image: registry.cn-hangzhou.aliyuncs.com/log-service/docker-log-test:latest
        command: ["/bin/mock_log"]
        args: ["--log-type=nginx", "--stdout=false", "--stderr=true", "--path=/var/log/nginx/access.log", "--total-count=1000000000", "--logs-per-sec=100"]
        volumeMounts:
        - name: nginx-log
          mountPath: /var/log/nginx
      ##### logtail sidecar container
      - name: logtail
        # more info: https://cr.console.aliyun.com/repository/cn-hangzhou/log-service/logtail/detail
        # this images is released for every region
        image: registry.cn-hangzhou.aliyuncs.com/log-service/logtail:latest
        # when recevie sigterm, logtail will delay 10 seconds and then stop
        command:
        - sh
        - -c
        - /usr/local/ilogtail/run_logtail.sh 10
        livenessProbe:
          exec:
            command:
            - /etc/init.d/ilogtaild
            - status
          initialDelaySeconds: 30
          periodSeconds: 30
        resources:
          limits:
            memory: 512Mi
          requests:
            cpu: 10m
            memory: 30Mi
        env:
          ##### base config
          # user id
          - name: "ALIYUN_LOGTAIL_USER_ID"
            value: "${your_aliyun_user_id}"
          # user defined id
          - name: "ALIYUN_LOGTAIL_USER_DEFINED_ID"
            value: "${your_machine_group_user_defined_id}"
          # config file path in logtail's container
          - name: "ALIYUN_LOGTAIL_CONFIG"
            value: "/etc/ilogtail/conf/${your_region_config}/ilogtail_config.json"
          ##### env tags config
          - name: "ALIYUN_LOG_ENV_TAGS"
            value: "_pod_name_|_pod_ip_|_namespace_|_node_name_|_node_ip_"
          - name: "_pod_name_"
            valueFrom:
              fieldRef:
                fieldPath: metadata.name
          - name: "_pod_ip_"
            valueFrom:
              fieldRef:
                fieldPath: status.podIP
          - name: "_namespace_"
            valueFrom:
              fieldRef:
                fieldPath: metadata.namespace
          - name: "_node_name_"
            valueFrom:
              fieldRef:
                fieldPath: spec.nodeName
          - name: "_node_ip_"
            valueFrom:
              fieldRef:
                fieldPath: status.hostIP
        volumeMounts:
        - name: nginx-log
          mountPath: /var/log/nginx
      ##### share this volume
      volumes:
      - name: nginx-log
        emptyDir: {}

配置1:基础运行参数

该部分主要包括的配置有:

##### base config
          # user id
          - name: "ALIYUN_LOGTAIL_USER_ID"
            value: "${your_aliyun_user_id}"
          # user defined id
          - name: "ALIYUN_LOGTAIL_USER_DEFINED_ID"
            value: "${your_machine_group_user_defined_id}"
          # config file path in logtail's container
          - name: "ALIYUN_LOGTAIL_CONFIG"
            value: "/etc/ilogtail/conf/${your_region_config}/ilogtail_config.json"
参数 说明
${your_region_config} 该参数由日志服务Project所在Region以及网络类型决定,请根据网络类型输入正确的格式。包括:
  • 公网:region-internet。例如,华东一地域为cn-hangzhou-internet
  • 阿里云内网:region。例如,华东一地域为cn-hangzhou
其中,region请参见表 1根据Project地域选择正确的参数。
${your_aliyun_user_id} 用户标识,请替换为您的阿里云主账号用户ID。主账号用户ID为字符串形式,如何查看ID请参见配置主账号AliUid
说明 用户标识一定是主账号用户ID,子账号ID没有任何意义。
${your_machine_group_user_defined_id} 您集群的机器组自定义标识。需确保该标识在您的日志服务所在Region内唯一。详细内容可参见创建用户自定义标识机器组

配置2:挂载路径

  • 需确保Logtail容器和业务容器挂载相同的目录。
  • 建议使用 emptyDir 的挂载方式。
挂载路径的示例请见上述配置样例。

配置3:延迟停止时间

默认示例中延迟停止时间为10秒,即Logtail容器在接收到外部停止信号后会等待10秒再退出,防止有部分数据没有采集完毕。
        command:
        - sh
        - -c
        - /usr/local/ilogtail/run_logtail.sh 10

日志采集配置

日志采集可使用CRD(CustomResourceDefinition)方式或者控制台手工配置。CRD配置可自动创建Project、Logstore、索引、机器组、采集配置等资源,且和Kubernetes集成性较好,推荐使用该方式;控制台配置操作更加简单,适合首次调试和新接触Kubernetes日志采集的用户。

CRD配置

CRD详细配置请参见Kubernetes-CRD配置日志采集,相比DaemonSet采集方式,增加以下限制:
  • 需要设置采集配置的Project名,否则将默认采集到日志组件安装时的Project。
  • 需要设置配置应用的机器组,否则将默认应用到DaemonSet所在的机器组。
  • Sidecar只支持文件采集,文件采集模式中,需把dockerFile选项设置为false。
具体请参见示例

CRD控制台配置

配置机器组

如下图所示,在日志服务控制台创建一个Logtail的机器组,机器组选择自定义标识,可以动态适应POD ip地址的改变。具体操作步骤如下:

  1. 开通日志服务并创建Project、Logstore,详细步骤请参见准备流程
  2. 在日志服务控制台的机器组列表页面,单击机器组后的图标,选择创建机器组
  3. 选择用户自定义标识,将您上一步配置的 ALIYUN_LOGTAIL_USER_DEFINED_ID填入用户自定义标识内容框中。


配置采集方式

机器组创建完成后,即可配置对应文件的采集配置,目前支持极简模式、Nginx访问日志、分隔符日志、JSON日志、正则日志等格式,具体可参见采集文本日志

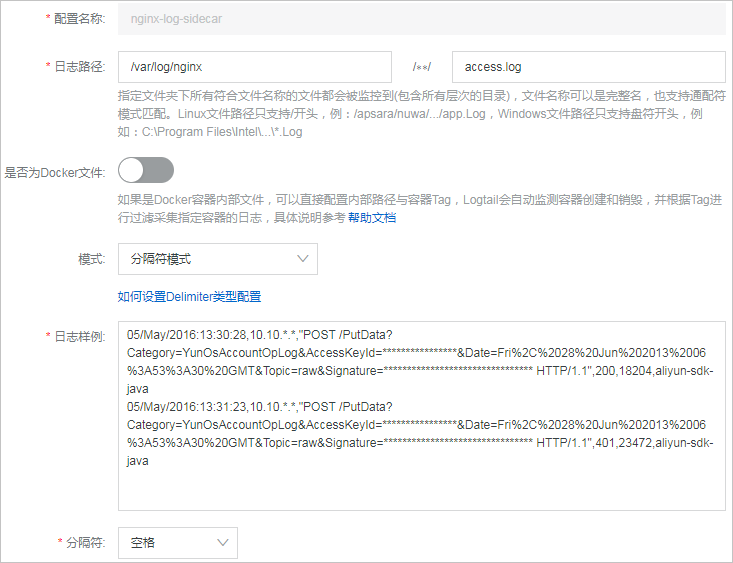

本示例中配置如下:
说明 是否为Docker文件选项需要保持关闭。

配置采集方式

示例

示例场景:
  • Kubernetes为线下IDC上自建集群,日志服务所在Region为华东1(杭州),使用的是公网方式采集。
  • 下述示例中,挂载为 nginx-log ,类型为emptyDir,分别挂载到nginx-log-demo容器和Logtail容器的/var/log/nginx目录下。
  • 配置采集的访问日志为/var/log/nginx/access.log ,采集的目的logstore为 nginx-access
  • 配置采集的错误日志为/var/log/nginx/error.log ,采集的目的logstore为 nginx-error
  • Sidecar配置
    apiVersion: batch/v1
    kind: Job
    metadata:
      name: nginx-log-sidecar-demo
      namespace: default
    spec:
      template:
        metadata:
          name: nginx-log-sidecar-demo
        spec:
          restartPolicy: Never
          containers:
          - name: nginx-log-demo
            image: registry.cn-hangzhou.aliyuncs.com/log-service/docker-log-test:latest
            command: ["/bin/mock_log"]
            args: ["--log-type=nginx", "--stdout=false", "--stderr=true", "--path=/var/log/nginx/access.log", "--total-count=1000000000", "--logs-per-sec=100"]
            volumeMounts:
            - name: nginx-log
              mountPath: /var/log/nginx
          ##### logtail sidecar container
          - name: logtail
            # more info: ttps://cr.console.aliyun.com/repository/cn-hangzhou/log-service/logtail/detail
            # this images is released for every region
            image: registry.cn-hangzhou.aliyuncs.com/log-service/logtail:latest
            # when recevie sigterm, logtail will delay 10 seconds and then stop
            command:
            - sh
            - -c
            - /usr/local/ilogtail/run_logtail.sh 10
            livenessProbe:
              exec:
                command:
                - /etc/init.d/ilogtaild
                - status
              initialDelaySeconds: 30
              periodSeconds: 30
            env:
              ##### base config
              # user id
              - name: "ALIYUN_LOGTAIL_USER_ID"
                value: "xxxxxxxxxx"
              # user defined id
              - name: "ALIYUN_LOGTAIL_USER_DEFINED_ID"
                value: "nginx-log-sidecar"
              # config file path in logtail's container
              - name: "ALIYUN_LOGTAIL_CONFIG"
                value: "/etc/ilogtail/conf/cn-hangzhou-internet/ilogtail_config.json"
              ##### env tags config
              - name: "ALIYUN_LOG_ENV_TAGS"
                value: "_pod_name_|_pod_ip_|_namespace_|_node_name_|_node_ip_"
              - name: "_pod_name_"
                valueFrom:
                  fieldRef:
                    fieldPath: metadata.name
              - name: "_pod_ip_"
                valueFrom:
                  fieldRef:
                    fieldPath: status.podIP
              - name: "_namespace_"
                valueFrom:
                  fieldRef:
                    fieldPath: metadata.namespace
              - name: "_node_name_"
                valueFrom:
                  fieldRef:
                    fieldPath: spec.nodeName
              - name: "_node_ip_"
                valueFrom:
                  fieldRef:
                    fieldPath: status.hostIP
            volumeMounts:
            - name: nginx-log
              mountPath: /var/log/nginx
          ##### share this volume
          volumes:
          - name: nginx-log
            emptyDir: {}
  • CRD配置
    # config for access log
    apiVersion: log.alibabacloud.com/v1alpha1
    kind: AliyunLogConfig
    metadata:
      # your config name, must be unique in you k8s cluster
      name: nginx-log-access-example
    spec:
      # project name to upload log
      project: k8s-nginx-sidecar-demo
      # logstore name to upload log
      logstore: nginx-access
      # machine group list to apply config, should be same with your sidecar' [ALIYUN_LOGTAIL_USER_DEFINED_ID]
      machineGroups:
      - nginx-log-sidecar
      # logtail config detail
      logtailConfig:
        # log file's input type is 'file'
        inputType: file
        # logtail config name, should be same with [metadata.name]
        configName: nginx-log-access-example
        inputDetail:
          # 极简模式日志,logType设置为"common_reg_log"
          logType: common_reg_log
          # 日志文件夹
          logPath: /var/log/nginx
          # 文件名, 支持通配符,例如log_*.log
          filePattern: access.log
          # sidecar模式,dockerFile设置为false
          dockerFile: false
          # 行首正则表达式,如果为单行模式,设置成 .*
          logBeginRegex: '.*'
          # 解析正则
          regex: '(\S+)\s(\S+)\s\S+\s\S+\s"(\S+)\s(\S+)\s+([^"]+)"\s+(\S+)\s(\S+)\s(\d+)\s(\d+)\s(\S+)\s"([^"]+)"\s.*'
          # 提取出的key列表
          key : ["time", "ip", "method", "url", "protocol", "latency", "payload", "status", "response-size",ser-agent"]
    # config for error log
    # config for error log
    apiVersion: log.alibabacloud.com/v1alpha1
    kind: AliyunLogConfig
    metadata:
      # your config name, must be unique in you k8s cluster
      name: nginx-log-error-example
    spec:
      # project name to upload log
      project: k8s-nginx-sidecar-demo
      # logstore name to upload log
      logstore: nginx-error
      # machine group list to apply config, should be same with your sidecar' [ALIYUN_LOGTAIL_USER_DEFINED_ID]
      machineGroups:
      - nginx-log-sidecar
      # logtail config detail
      logtailConfig:
        # log file's input type is 'file'
        inputType: file
        # logtail config name, should be same with [metadata.name]
        configName: nginx-log-error-example
        inputDetail:
          # 极简模式日志,logType设置为"common_reg_log"
          logType: common_reg_log
          # 日志文件夹
          logPath: /var/log/nginx
          # 文件名, 支持通配符,例如log_*.log
          filePattern: error.log
          # sidecar模式,dockerFile设置为false
          dockerFile: false
  • 查看日志采集结果

    上述示例中配置应用到Kubernetes集群后,Logtail容器将自动创建出对应的Project、Logstore、机器组、配置等资源,并自动将产生的日志采集到日志服务。您可登录日志服务控制台查看。
