多EIP网卡可见模式下,弹性网卡的私网IP和公网IP同时可用,您可以在操作系统的网卡信息中查看EIP。

前提条件

设置多EIP网卡可见模式前,请确保满足以下条件:
  • 辅助弹性网卡实例的网络类型必须是专有网络。
  • 辅助弹性网卡实例的地域必须和EIP的地域相同。
  • 要绑定的辅助弹性网卡未绑定任何ECS实例。

    如果已经绑定,请先解绑,在设置EIP网卡可见模式后,再绑定到ECS实例上。详细信息,请参见分离弹性网卡

  • 在多EIP网卡可见模式下,辅助弹性网卡支持绑定10个EIP。如需提升配额,请提交工单

背景信息

弹性公网IP本质上是一个NAT IP。由于普通模式(NAT模式)下的公网IP存在于网关设备,并不在ECS实例的网卡上,所以在操作系统内看不到公网IP,只能看到网卡上的私网IP。这样给运维带来了一定的复杂度,需要手工维护一份网卡/服务器和公网IP的对应关系。此外,EIP作为NAT ALG(NAT应用层网关)部署时,不支持如H.323、SIP、DNS、RTSP等协议。

多EIP网卡可见模式功能使EIP在网卡上可见,解决了上述问题。在多EIP网卡可见模式下:
  • 辅助弹性网卡的私网功能仍然可用。
  • EIP在弹性网卡上可见,在操作系统配置静态IP后,可通过ifconfigipconfig获取网卡上的公网IP地址。
  • EIP可支持全部IP协议类型,支持FTP、H.323、SIP、DNS、RTSP、TFTP等协议。

操作步骤

  1. 登录专有网络管理控制台
  2. 在左侧导航栏,单击弹性公网IP
  3. 选择弹性公网IP的地域。
    说明 目前,仅华北3(张家口)、新加坡、德国(法兰克福)、印度(孟买)和英国(伦敦)地域支持设置多EIP网卡可见模式。
  4. 弹性公网IP页面,找到目标弹性公网IP,单击操作列下的绑定

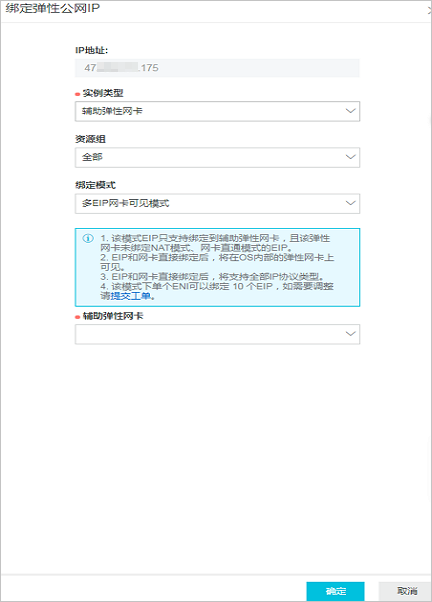

  5. 绑定弹性公网IP页面,完成以下配置,然后单击确定
    配置 是否必选 说明
    实例类型 选择辅助弹性网卡
    资源组 选择该EIP所属的资源组。
    绑定模式 选择多EIP网卡可见模式
    辅助弹性网卡 选择要绑定的辅助弹性网卡。

    EIP绑定弹性网卡
  6. 重复以上步骤,依次绑定多个EIP到辅助弹性网卡。
  7. 绑定成功后,单击绑定的弹性网卡链接。

    查看绑定的弹性网卡
  8. 弹性网卡列表页面,单击绑定实例将弹性网卡绑定到ECS实例上。
    说明
    • EIP以多EIP网卡可见模式绑定辅助弹性网卡,辅助弹性网卡绑定到ECS实例,ECS实例必须为以下实例规格族:ecs.c5-618、ecs.d1ne、ecs.db11-se1ne、ecs.ebma1、ecs.ebmc4、ecs.ebmg4、ecs.ebmg5、ecs.ebmg5ne、ecs.ebmgn5i、ecs.ebmgn5t、ecs.ebmhfg4、ecs.ebmhfg5、ecs.ebmi2、ecs.ebmi3、ecs.ebmr4、ecs.ebmr5、ecs.elmd1ne、ecs.elmdb、ecs.f1、ecs.f2、ecs.g5-618、ecs.gn3、ecs.gn5d、ecs.gn5i、ecs.gn5t、ecs.gn6p、ecs.gn6v、ecs.i2、ecs.r1、ecs.re4、ecs.re4e、ecs.sccg5、ecs.sccgn6、ecs.scch5、ecs.x1.i2、ecs.x1.i5、ecs.x1.i6、ecs.x1.i8、ecs.g5、ecs.c5、ecs.r5、ecs.t5、ecs.sn2ne、ecs.se1ne、ecs.sn1ne。详细信息,请参见实例规格族
    • 设置多EIP网卡可见模式后,辅助弹性网卡绑定的ECS实例必须开启DHCP功能,多EIP网卡可见模式才生效。
  9. 调用DescribeEipGatewayInfo接口查询EIP的网关和子网掩码。详细信息,请参见DescribeEipGatewayInfo
  10. 登录ECS实例,为ECS实例配置多个EIP。详细信息,请参见为Windows实例配置EIP地址为Linux实例配置EIP地址
    注意 参见上述链接为ECS实例配置多个EIP时,将辅助私网IP修改为EIP,将辅助私网IP的网关和掩码修改为EIP的网关和掩码。
    配置EIP地址后,您可以通过ifconfigipconfig命令查看配置的EIP。
  11. (可选)设置多EIP网卡可见模式后,您可以测试网络连通性。详细信息,请参见测试网络连通性
