地理围栏是三维城市地图的子组件,支持独立的样式和数据配置,包括地理围栏的顶面侧面样式配置、围栏叠加模式等。地理围栏的作用是表达面要素的区域范围,如限行区等。本文介绍地理围栏配置项的含义。

配置

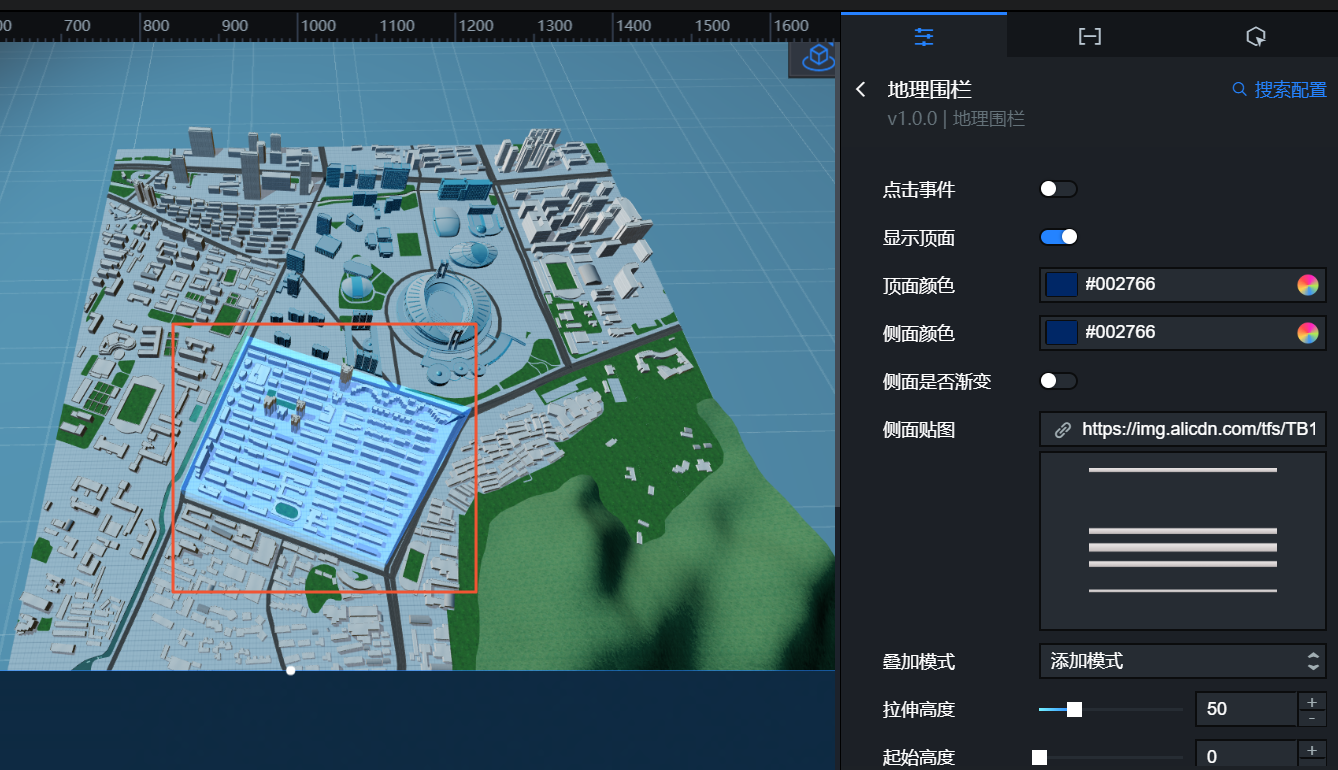

地理围栏配置面板
地理围栏配置面板参数说明。
参数 说明参见
点击事件 开启点击事件后,当地理围栏被点击时,可以设置围栏显示的高亮颜色回调ID功能;关闭点击事件后,无法配置上述两个功能。
高亮颜色 只有在开启点击事件后,可以设置地理围栏在被点击时的围栏高亮颜色,参见颜色选择器说明,修改颜色。
回调ID 设置组件之间数据联动的变量,需要配置为数据中的某一个字段。
注意 此功能已更新到交互面板中,配置面板的该功能将弃用,请尽快升级。新版本的交互功能支持配置多个字段。
显示顶面 开启显示顶面后,可以设置围栏顶面的颜色;关闭显示顶面后,无法设置顶面颜色。
顶面颜色 只有在开启显示顶面后,可以设置围栏顶面的颜色,参见颜色选择器说明,修改颜色。
侧面颜色 设置围栏侧面的颜色,参见颜色选择器说明,修改颜色。
侧面是否渐变 开启渐变开关,设置围栏侧面颜色实现渐变色功能;关闭渐变开关,颜色不显示渐变。
侧面贴图 侧面贴图区域。
  • 鼠标移动到图片位置,单击删除可删除当前贴图,然后单击图片区域或者拖动本地图片到区域内即可添加一个新的贴图。
  • 鼠标移动到图片位置,单击更改可重新上传本地图片。
  • 您也可以输入贴图的URL地址,将远程服务器上的图片作为侧面贴图。
说明 贴图仅支持使用.png或者.jpg样式的图片。
叠加模式 单击下拉框,选择围栏的叠加模式,可选添加模式正常模式
拉伸高度 设置地理围栏的拉伸高度值,数值越大,围栏被拉伸的越高。
起始高度 设置地理围栏大起始位置高度,数值越大,围栏起始位置离地面越高。

数据

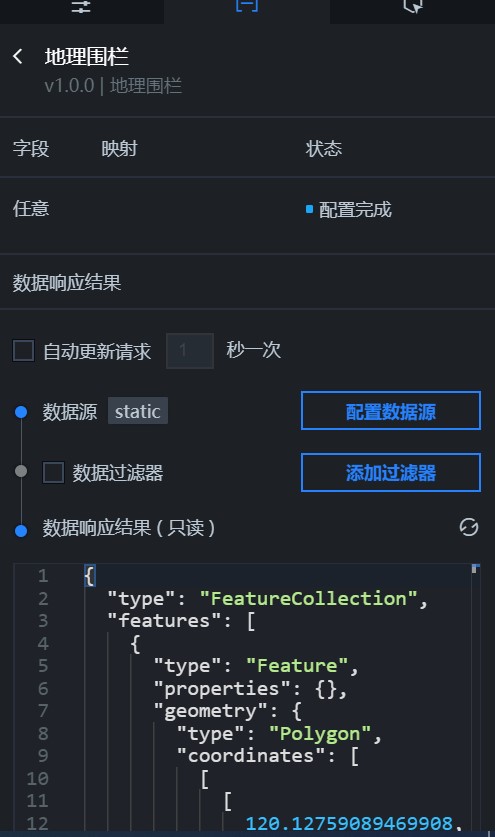

地理围栏数据面板

数据接口:通过配置地理围栏位置数据,可将提取到的地理位置GeoJSON数据应用到DataV中,要求数据类型为 LineString。

配置方法如下:
  1. 选择地理围栏 > 数据 > 数据接口
  2. 单击配置数据源,选择数据源类型静态数据
  3. 获取地理围栏的位置GeoJSON,粘贴到数据输入框内。
    本文仅提供一个简单的数据代码示例,如下所示:
    {
      "type": "FeatureCollection",
      "features": [
        {
          "type": "Feature",
          "properties": {},
          "geometry": {
            "type": "Polygon",
            "coordinates": [
              [
                [
                  120.12759089469908,
                  30.265201827866026
                ],
                [
                  120.12598156929015,
                  30.261226412392872
                ],
                [
                  120.13103485107422,
                  30.259576892063787
                ],
                [
                  120.13381361961365,
                  30.26305197281578
                ],
                [
                  120.12759089469908,
                  30.265201827866026
                ]
              ]
            ]
          }
        }
      ]
    }
  4. 发布大屏项目,可以看到配置的地理围栏范围。
表 1. 配置项说明
配置项 说明
自动更新请求 勾选后可以设置动态轮询,还可以手动输入轮询的时间频次。
数据源 单击配置数据源,可在设置数据源页面中修改数据源类型和数据查询代码、预览数据源返回结果以及查看数据响应结果。详情请参见配置组件数据
数据过滤器 单击添加过滤器,可在设置数据源页面中配置数据过滤器,详情请参见组件过滤器使用说明
数据响应结果 展示数据请求的响应结果。当数据源发生改变时,可单击右侧的刷新图标图标,实时查看数据响应结果。

交互

此组件没有交互事件。

蓝图编辑器交互配置

  1. 在大屏编辑器页面,单击三维城市子组件管理列表中地理围栏右侧的导出到蓝图编辑器图标。
  2. 单击页面左上角的蓝图图标图标。
  3. 在蓝图编辑器配置页面,单击导入节点栏内的地理围栏组件,在画布中可以看到如下图所示的地理围栏的蓝图编辑器配置参数。地理围栏蓝图编辑器参数
    • 事件

      当数据接口请求完成时:数据接口请求返回并经过过滤器处理后抛出的事件,同时抛出处理后的JSON格式的数据。具体数据可参见上文的数据示例

    • 动作
      动作 说明
      请求数据接口 重新请求服务端数据,上游数据处理节点或图层节点抛出的数据将作为参数。例如地理围栏配置了API数据源为http://api.test,传到请求数据接口动作的数据为{ id: '1'},则最终请求接口为http://api.test?id=1
      导入数据接口 按组件绘制格式处理数据后,导入组件,重新绘制。不需要重新请求服务端数据。具体数据可参见上文的数据示例
      显示组件 显示组件,不需要参数。
      隐藏组件 隐藏组件,不需要参数。
