本文以根据通用设备运维大屏模板创建大屏为例,为您演示使用大屏组件模板开发大屏应用的方法。
步骤一:创建模板大屏

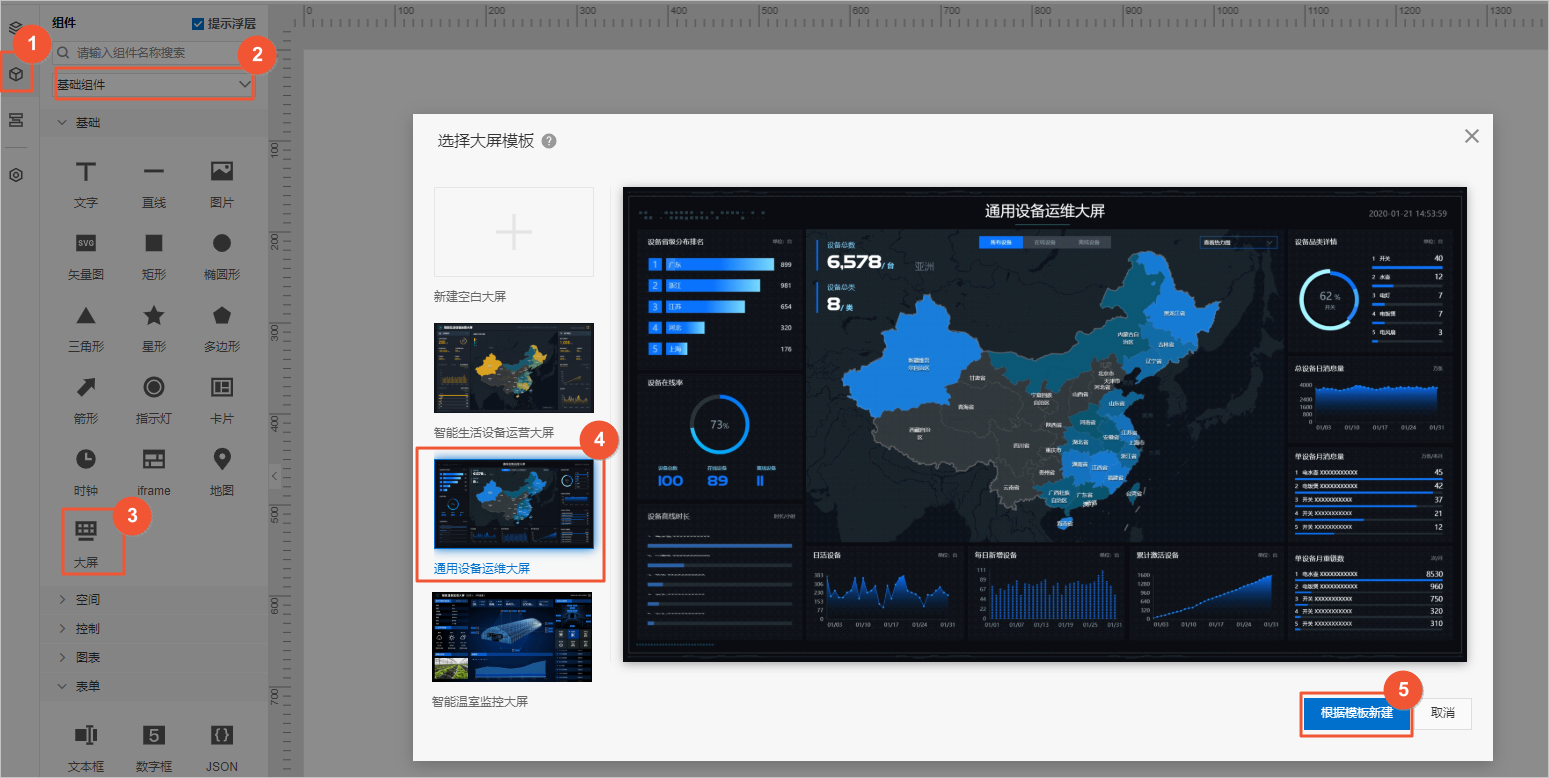

- 在Web可视化应用编辑页面的组件列表中拖拽一个大屏组件到画布,并选择通用设备运维大屏,单击根据模板新建。
说明 如果选择新建空白大屏,单击确定,可创建一个空白大屏组件。

在Web可视化编辑页面的画布中显示一款设计精良且满足展示设备运维相关数据功能的模板。

- 可选:调整大屏模板显示位置和比例。
步骤二:配置组件数据
下文以数据分析API数据源为例,修改轮播列表柱状图组件的数据源,降序显示当前物联网账号下所有产品名称及产品包含设备数量。

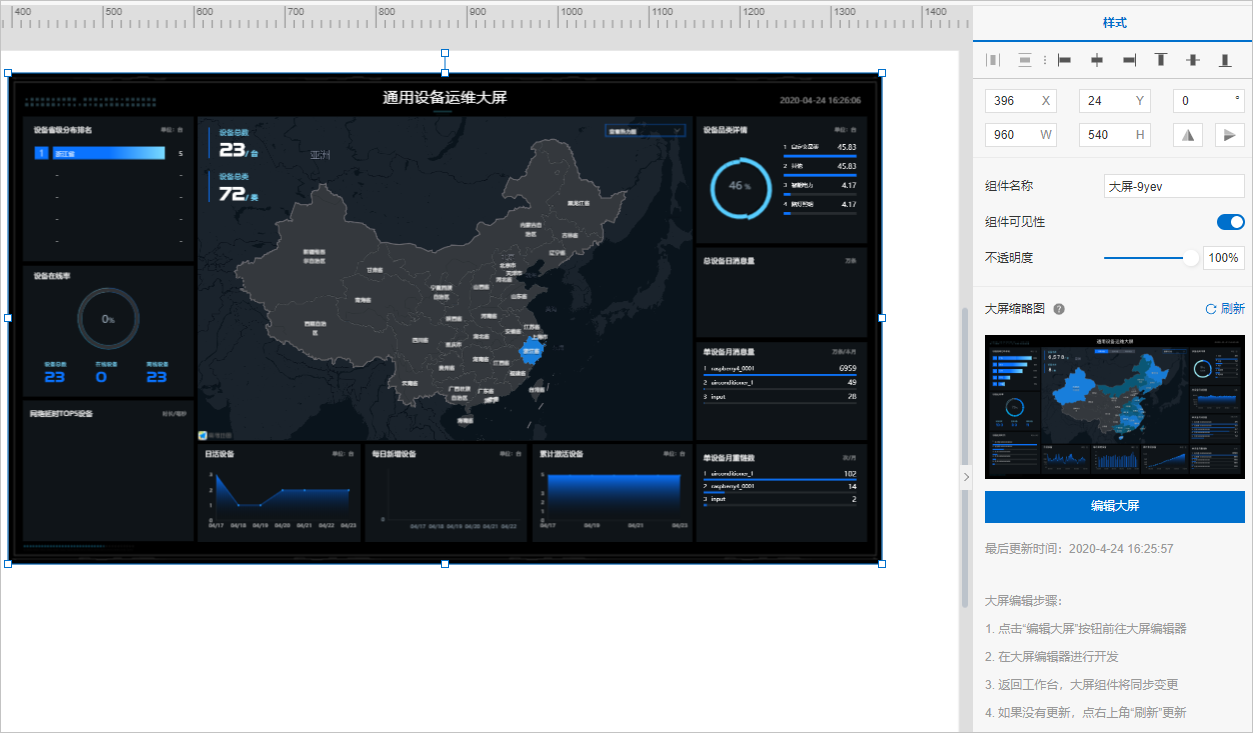

- 选中Web可视化应用编辑页面中画布上的大屏组件,单击右侧样式栏的编辑大屏。
- 在新开的IoT大屏编辑|编辑器页面,设置组件数据源。
- 在数据分析服务中创建数据分析API。
- 在物联网平台控制台,选择数据分析。
- 在顶部导航栏上选择分析透视,单击SQL分析页签,进入SQL分析列表页。
- 单击新建SQL分析,创建SQL分析任务。
- 通过产品表和设备表,创建API服务并发布,使其返回产品名称及其设备数量(counts)。
- 可选:配置数据分析API数据源。
- 在IoT大屏编辑|编辑器页面,选中通用设备运维大屏右上方设备品类详情下的轮播列表柱状图组件,并选择数据源配置页签。
- 根据已创建的数据分析API返回数据的字段,设置字段映射关系。
- 单击配置数据源。
- 在设置数据源配置面板,选择数据分析API数据源类型,并选择已创建好的API(例如:getProAll)。
- 关闭设置数据源配置面板。
- 查看数据响应结果及组件显示。
您可参考以上步骤,为各个组件配置数据源,完成大屏数据的展示。
