本文介绍如何通过阿里云日志服务Splunk Add-on将日志服务上的日志投递到Splunk。

架构

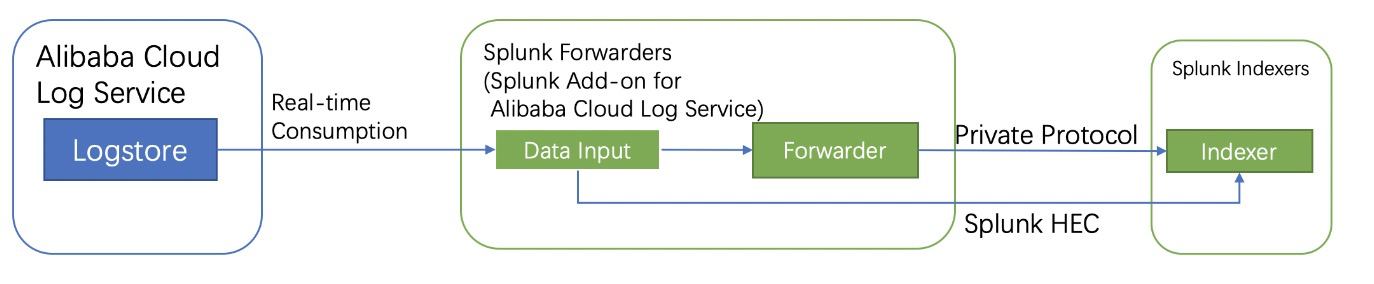

Splunk Add-on架构:
  • 通过Splunk Data Input创建日志服务消费组,并从日志服务进行实时日志消费。
  • 将采集到的日志通过Splunk私有协议(private protocol)或者HTTP Event Collector(HEC)投递到Splunk indexer。
Splunk-001

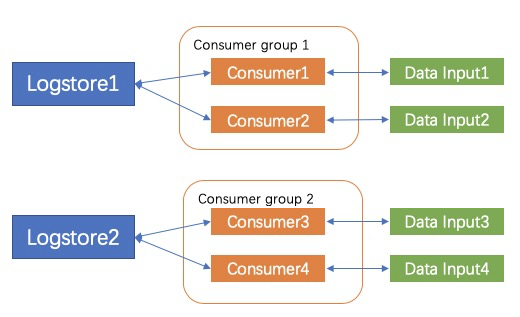

机制

Splunk-002
  • 一个Data Input创建一个消费者进行日志消费。
  • 一个消费组由多个消费者构成,同一个消费组下面的消费者共同消费一个Logstore中的数据,消费者之间不会重复消费数据。
  • 一个Logstore下面会有多个Shard。
    • 每个Shard只会分配到一个消费者。
    • 一个消费者可以同时拥有多个Shard。
  • 所创建的消费者名字是由消费组名、host名、进程名、event协议类型组合而成,保证同一消费组内的消费者不重名。

更多关于消费组的信息,请参见通过消费组消费日志

准备工作

  • 获取日志服务的AccessKey。

    您可以通过阿里云RAM获取日志服务Project的AccessKey,详情请参见访问密钥访问密钥配置

    您可以通过权限助手配置RAM权限,详情请参见配置权限助手。常用的RAM配置如下:
    说明 <Project name>为您的日志服务Project名称,<Logstore name>为您的日志服务Logstore名称,请根据实际情况替换,名字替换支持通配符*。
    {
      "Version": "1",
      "Statement": [
        {
          "Action": [
            "log:ListShards",
            "log:GetCursorOrData",
            "log:GetConsumerGroupCheckPoint",
            "log:UpdateConsumerGroup",
            "log:ConsumerGroupHeartBeat",
            "log:ConsumerGroupUpdateCheckPoint",
            "log:ListConsumerGroup",
            "log:CreateConsumerGroup"
          ],
          "Resource": [
            "acs:log:*:*:project/<Project name>/logstore/<Logstore name>",
            "acs:log:*:*:project/<Project name>/logstore/<Logstore name>/*"
          ],
          "Effect": "Allow"
        }
      ]
    }
  • 检查Splunk版本及运行环境。
    • 确保使用最新的Add-on版本。
    • 操作系统:Linux、Mac OS、Windows。
    • Splunk版本:Splunk heavy forwarder 8.0及以上版本、Splunk indexer 7.0及以上版本。
  • 配置Splunk HTTP Event Collector,详情请参见Configure HTTP Event Collector on Splunk Enterprise
    如果需要使用HEC来发送event,请确保HEC配置成功。如果选择Splunk私有协议,则可以跳过该步骤。
    说明 目前创建Event Collector token时,不支持开启indexer acknowledgment功能。

安装Add-on

您可以登录Splunk web UI页面,通过以下两种方法安装Splunk Add-on。
  • 方法一
    1. 单击Splunk-004,进入应用页面。
    2. 单击浏览更多应用
    3. 搜索Alibaba Cloud Log Service Add-on for Splunk,单击安装
    4. 安装完成后,根据页面提示重启 Splunk服务。
  • 方法二
    1. 单击Splunk-004,进入应用页面。
    2. 单击从文件安装应用
    3. 选择目标.tgz文件,单击上载

      您可以App Search Results上下载目标.tgz文件。

    4. 单击安装
    5. 安装完成后,根据页面提示重启 Splunk服务。

配置Add-on

  1. 在Splunk Web UI页面中,单击Alibaba Cloud Log Service Add-on for Splunk
  2. 配置全局账号。
    选择配置 > Account,在Account页签中,配置日志服务的AccessKey信息。
    说明 此处配置的用户名、密码分别对应日志服务的AccessKey ID、AccessKey Secret。
  3. 配置Add-on的运行日志级别。
    选择配置 > Logging,在Logging页签中,配置Add-on的运行日志级别。
  4. 创建Data Input。
    1. 单击输入,进入输入页面。
    2. 单击Create New Input,创建新的Data Input。
      表 1. Data input参数说明
      参数 必选项 & 格式 描述 取值举例
      名字 是,String 全局唯一的Data Input名。
      间隔 是,Integer Splunk Data Input退出后的重启时间,单位:s。 默认值:10s
      索引 是,String Splunk索引。
      SLS AccessKey 是,String 阿里云访问密钥由AccessKey ID、AccessKey Secret组成。
      说明 此处配置的用户名、密码分别对应日志服务的AccessKey ID、AccessKey Secret。
      全局账号配置中配置的“Account name”。
      SLS endpoint 是,String 阿里云日志服务入口,详情请参见服务入口
      • cn-huhehaote.log.aliyuncs.com
      • https://cn-huhehaote.log.aliyuncs.com
      SLS project 是,String 日志服务Project,详情请参见操作Project
      SLS logstore 是,String 日志服务Logstore,详情请参见操作Logstore
      SLS consumer group 是,String 日志服务消费组。扩容时,多个Data Input需要配置相同的消费组名称,详情请参见通过消费组消费日志
      SLS cursor start time 是,String 消费起始时间。该参数只有消费组首次创建时有效。非首次创建日志都是从上次的保存点开始消费。
      说明 这里的时间是日志到达时间。
      取值:“begin”、“end”、“ISO格式的时间(例如2018-12-26 0:0:0+8:00)”。
      SLS heartbeat interval 是,Integer SLS消费者与Sever间的心跳间隔。单位:s。 默认值:60s
      SLS data fetch interval 是,Integer 日志拉取间隔,如果日志频率较低,建议不要设的太小。单位:s。 默认值:1s
      Topic filter 否,String Topic过滤字符串,以;间隔区分多个过滤的Topic。如果日志的topic被命中,则该日志会被忽略掉,从而不能投递到Splunk。 “TopicA;TopicB”意味着topic为“TopicA”or “TopicB”的日志将被忽略。
      Unfolded fields 否,Json Json格式的topic到字段列表的映射关系。{"topicA": ["field_nameA1", "field_nameA2", ...], "topicB": ["field_nameB1", "field_nameB2", ...], ...} {"actiontrail_audit_event": ["event"] } 意味着对于topic为 "actiontrail_audit_event"的日志, 该日志的 "event"字段将从字符串展开成Json格式。
      Event source 否,String Splunk event数据源。
      Event source type 否,String Splunk event数据源类型。
      Event retry times 否,Integer 0表示无限重传。 默认值:0次
      Event protocol Splunk event发送协议。如果选择私有协议,后续参数可以忽略。
      • HTTP for HEC
      • HTTPS for HEC
      • Private protocol
      HEC host 是,只有Event protocol选择HEC时有效,String。 HEC host,详情请参见Set up and use HTTP Event Collector in Splunk Web
      HEC port 是,只有Event protocol选择HEC时有效,Integer。 HEC端口。
      HEC token 是,只有Event protocol选择HEC时有效,String。 HEC token,详情请参见HEC token
      HEC timeout 是,只有Event protocol选择HEC时有效,Integer。 HEC超时时间,单位:s。 默认:120s

开始工作

  • 查询数据
    首先确保创建的Data Input是启动状态。然后您可以在Splunk web UI首页单击Search & Reporting,进入App: Search & Reporting页面,查询采集到的审计日志。Splunk-003
  • 内部日志
    • 使用index="_internal" | search "SLS info"查询日志服务相关的信息。
    • 使用index="_internal" | search "error"查询运行时的错误信息。

性能与安全

  • 性能规格

    日志服务Splunk Add-on性能及数据传输的吞吐量受到如下因素的影响:

    • 服务入口:可以使用公网、经典网络、VPC网络或者全球加速服务入口。一般情况下,建议采用经典网络或VPC网络的服务入口,详情请参见服务入口
    • 带宽:包括日志服务与Splunk heavy forwarder间的带宽、Splunk heavy forwarder与indexer之间的带宽。
    • Splunk indexer处理能力:indexer的数据接收能力。
    • Shard数量:对于单个日志服务Logstore,配置的Shard数越多,数据传输能力越强。您需要根据原始日志的生成速率确认Shard数量,详情请参见操作Shard
    • Splunk Data Input的配置数量:同一个Logstore,配置越多的Data Input(相同的消费组),吞吐量越大。
      说明 消费者的并发受到日志服务Logstore Shard数量的影响。
    • Splunk heavy forwarder占用的CPU core数和内存:一般情况下一个Splunk Data Input需要消耗1~2G内存,占用1个CPU core。

    当上述条件满足的情况下,一个Splunk Data Input可以提供1M/s~2M/s的日志消费能力。实际使用时,您需要根据原始日志的生成速率确认Shard数量。

    例如,一个Logstore有10M/s的日志生产能力,需要至少拆分出10个split,并且在Add-on中配置10个Data Input。如果是单机部署,需要具备10个空闲CPU core及12G的内存。

  • 高可用性

    消费组将检测点(check-point)保存在服务器端,当一个消费者停止,另外一个消费者将自动接管并从断点继续消费。可以在不同机器上创建Splunk Data Input,这样在一台机器停止或者损坏的情况下,其他机器上的Splunk Data Input创建的消费者可以自动接管并从断点进行消费。理论上,为了备用,也可以在不同机器上启动大于Shard数量的Splunk Data Input。

  • 使用HTTPS
    • 日志服务

      如果服务入口(endpoint)配置为https://前缀,例如https://cn-beijing.log.aliyuncs.com,程序与日志服务的连接将自动使用HTTPS加密。

      服务器证书 *.aliyuncs.com是GlobalSign签发,默认大多数Linux、Windows的机器会自动信任此证书。如果某些特殊情况,机器不信任此证书,请参见Install a trusted root CA or self-signed certificate

    • Splunk

      为了使用HTTPS的HEC能力,需要在Splunk HEC全局配置界面上打开SSL功能,详情请参见Configure HTTP Event Collector on Splunk Enterprise

  • AccessKey存储保护

    日志服务的AccessKey和Splunk的HEC token等关键信息,都保存在Splunk保密存储中,不用担心泄漏风险。

常见问题

  • 配置错误
    • 当创建或修改Data Input时,会有基本配置信息检查,配置参数说明请参见表 1
    • 日志服务配置错误,例如创建消费组失败。
      • 命令:index="_internal" | search "error"
      • 异常日志:
        aliyun.log.consumer.exceptions.ClientWorkerException:
        error occour when create consumer group,
        errorCode: LogStoreNotExist,
        errorMessage: logstore xxxx does not exist
      • ConsumerGroupQuotaExceed错误

        在日志服务中,一个Logstore最多配置20个消费组。请在日志服务控制台查看消费组信息,如果空闲数量不足,建议删除不需要的消费组。如果超过20个消费组,系统会报ConsumerGroupQuotaExceed错误。

  • 权限错误
    • 无权限访问阿里云日志服务
      • 命令:index="_internal" | search "error"
      • 异常日志:
        aliyun.log.consumer.exceptions.ClientWorkerException:
        error occour when create consumer group,
        errorCode: SignatureNotMatch,
        errorMessage: signature J70VwxYH0+W/AciA4BdkuWxK6W8= not match
    • 无权限访问HEC
      • 命令: index="_internal" | search "error"
      • 异常日志:
        ERROR HttpInputDataHandler - Failed processing http input, token name=n/a, channel=n/a, source_IP=127.0.0.1, reply=4, events_processed=0, http_input_body_size=369

        WARNING pid=48412 tid=ThreadPoolExecutor-0_1 file=base_modinput.py:log_warning:302 |
        SLS info: Failed to write [{"event": "{\"__topic__\": \"topic_test0\", \"__source__\": \"127.0.0.1\", \"__tag__:__client_ip__\": \"10.10.10.10\", \"__tag__:__receive_time__\": \"1584945639\", \"content\": \"goroutine id [0, 1584945637]\", \"content2\": \"num[9], time[2020-03-23 14:40:37|1584945637]\"}", "index": "main", "source": "sls log", "sourcetype": "http of hec", "time": "1584945637"}] remote Splunk server (http://127.0.0.1:8088/services/collector) using hec.
        Exception: 403 Client Error: Forbidden for url: http://127.0.0.1:8088/services/collector, times: 3
      • 可能原因
        • HEC没有配置或启动。
        • Data Input中的HEC基本信息配置错误。例如:如果使用HTTPS,需要开启SSL配置。
        • 检查Event Collector token的indexer acknowledgment功能是否为关闭状态。
  • 消费时延
    • 如果您开启了服务日志功能,可以进行如下操作。
      • 通过消费组监控仪表盘查看消费组状态,详情请参见服务日志仪表盘
      • 对消费者监控仪表盘中的图表设置告警,详情请参见设置告警
    • 如果您未开启服务日志功能,可通过日志服务控制台查看消费组状态,详情请参见消费组状态

    建议参见性能规格,采用扩充Shard数或者创建具有相同消费组的Data Input的方式解决消费时延问题。

  • 网络抖动
    • 命令: index="_internal" | search "SLS info: Failed to write"
    • 异常日志:
      WARNING pid=58837 tid=ThreadPoolExecutor-0_0 file=base_modinput.py:log_warning:302 |
      SLS info: Failed to write [{"event": "{\"__topic__\": \"topic_test0\", \"__source__\": \"127.0.0.1\", \"__tag__:__client_ip__\": \"10.10.10.10\", \"__tag__:__receive_time__\": \"1584951417\", \"content2\": \"num[999], time[2020-03-23 16:16:57|1584951417]\", \"content\": \"goroutine id [0, 1584951315]\"}", "index": "main", "source": "sls log", "sourcetype": "http of hec", "time": "1584951417"}] remote Splunk server (http://127.0.0.1:8088/services/collector) using hec.
      Exception: ('Connection aborted.', ConnectionResetError(54, 'Connection reset by peer')), times: 3

    正常情况下,event会自动重传。但是如果问题持续存在,请联系网络管理员排查网络状况。
