JindoFS在EMR-3.27.0及之后版本中支持使用Raft-RocksDB-OTS作为Jindo元数据服务(Namespace Service)的存储。1个EMR JindoFS集群创建3个Master节点组成1个Raft实例,实例的每个Peer节点使用本地RocksDB存储元数据信息。

前提条件

  • 创建Tablestore实例,推荐使用高性能实例,详情请参见创建实例
    说明 需要开启事务功能。
  • 创建3 Master的EMR集群,详情请参见创建集群3 Master
    说明 若无部署方式,请提交工单联系E-MapReduce产品团队授予设置部署方式的权限。

背景信息

RocksDB通过Raft协议实现3个节点之间的复制。集群可以绑定1个Tablestore(OTS)实例,作为Jindo的元数据服务的额外存储介质,本地的元数据信息会实时异步地同步到用户的Tablestore实例上。

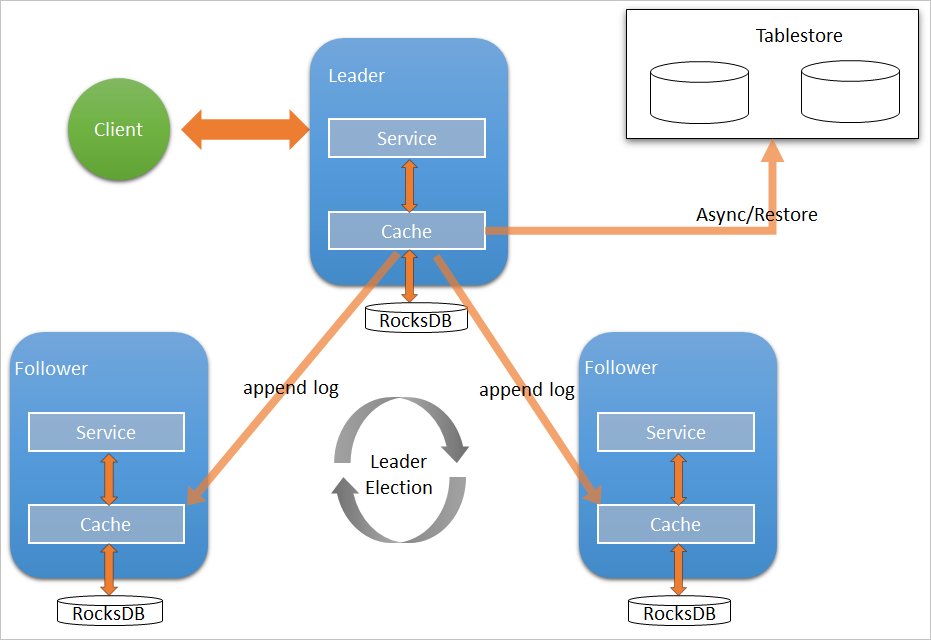

元数据服务-多机Raft-RocksDB-Tablestore+HA如下图所示。Raft + RocksDB + Tablestore

配置本地raft后端

  1. 新建EMR集群后,暂停SmartData所有服务。
    1. 登录阿里云E-MapReduce控制台
    2. 在顶部菜单栏处,根据实际情况选择地域(Region)和资源组
    3. 单击上方的集群管理页签。
    4. 集群管理页面,单击相应集群所在行的详情
    5. 单击右上角的操作 > 停止 All Components
  2. 根据使用需求,添加需要的namespace。
    配置详情可参见JindoFS块存储模式使用说明
  3. 进入SmartData服务的bigboot页签。
    1. 在左侧导航栏单击集群服务 > SmartData
    2. 单击配置页签。
    3. 服务配置区域,单击bigboot页签。
  4. 在SmartData服务的bigboot页签,设置以下参数。
    参数 描述 示例
    namespace.backend.type 设置namespace后端存储类型,支持:
    • rocksdb
    • ots
    • raft

    默认为rocksdb。

    raft
    namespace.backend.raft.initial-conf 部署raft实例的3个Master地址(固定值)。 emr-header-1:8103:0,emr-header-2:8103:0,emr-header-3:8103:0
    jfs.namespace.server.rpc-address Client端访问raft实例的3个Master地址(固定值) emr-header-1:8101,emr-header-2:8101,emr-header-3:8101
    说明 如果不需要使用OTS远端存储,直接执行步骤6步骤7;如果需要使用OTS远端存储,请执行步骤5~步骤7
  5. 可选:配置远端OTS异步存储。
    在SmartData服务的bigboot页签,设置以下参数。
    参数 参数说明 示例
    namespace.ots.instance Tablestore实例名称。 emr-jfs
    namespace.ots.accessKey Tablestore实例的AccessKey ID。 kkkkkk
    namespace.ots.accessSecret Tablestore实例的AccessKey Secret。 XXXXXX
    namespace.ots.endpoint Tablestore实例的endpoint地址,通常EMR集群,推荐使用VPC地址。 http://emr-jfs.cn-hangzhou.vpc.tablestore.aliyuncs.com
    namespace.backend.raft.async.ots.enabled 是否开启OTS异步上传,包括:
    • true
    • false
    当设置为true时,需要在SmartData服务完成初始化前,开启OTS异步上传功能。
    说明 如果SmartData服务已完成初始化,则不能再开启该功能。因为OTS的数据已经落后于本地RocksDB的数据。
    true
  6. 保存配置。
    1. 单击右上角的保存
    2. 确认修改对话框中,输入执行原因,开启自动更新配置
    3. 单击确定
  7. 单击右上角的操作 > 启动 All Components

从Tablestore恢复元数据信息

如果您在原始集群开启了远端Tablestore异步存储,则Tablestore上会有1份完整的JindoFS元数据的副本。您可以在停止或释放原始集群后,在新创建的集群上恢复原先的元数据,从而继续访问之前保存的文件。

  1. 可选:准备工作。
    1. 可选:统计原始集群的元数据信息(文件和文件夹数量)。
      [hadoop@emr-header-1 ~]$ hadoop fs -count jfs://test/
              1596      1482809                 25 jfs://test/
          (文件夹个数) (文件个数)

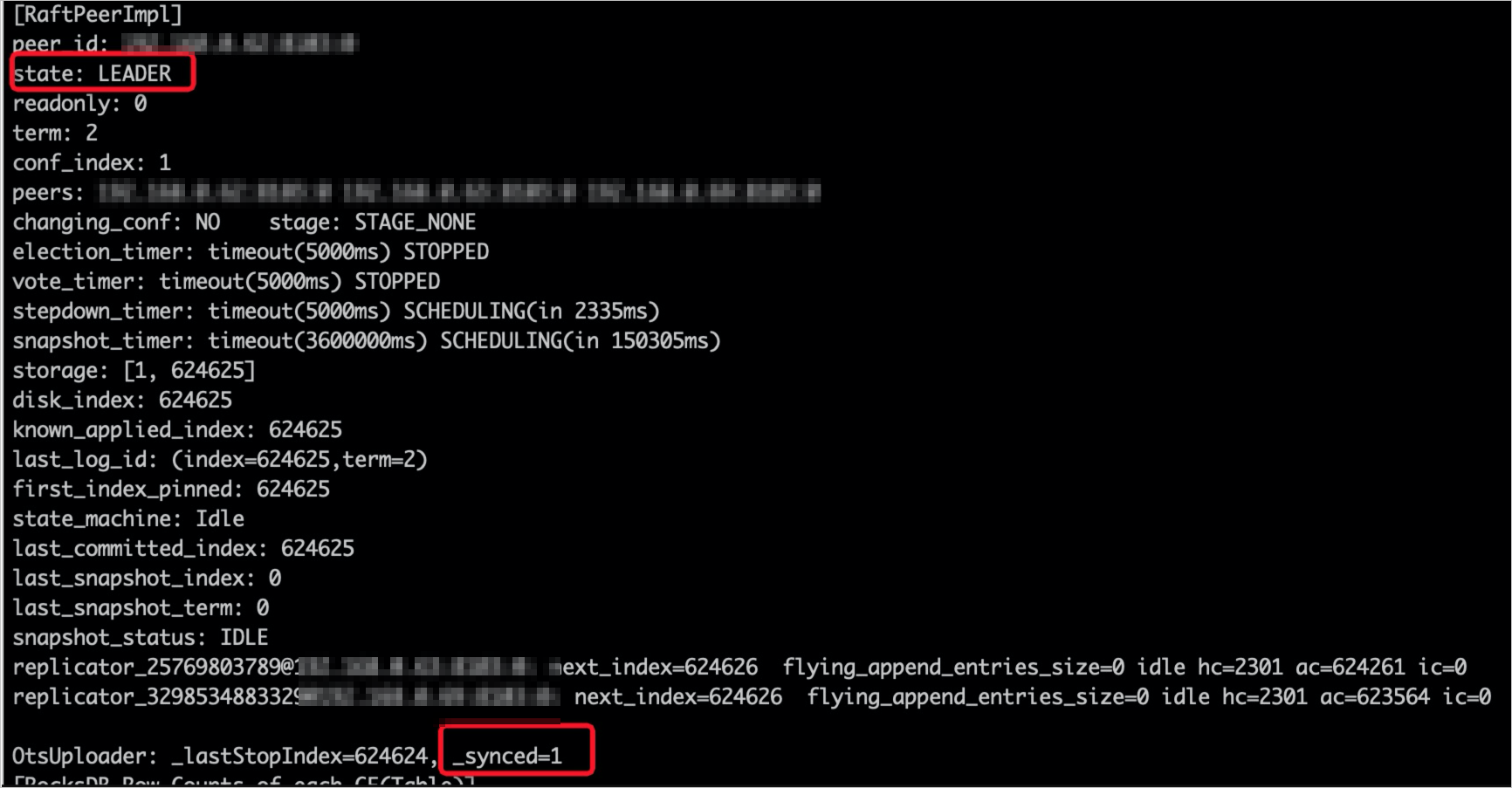

    2. 停止原始集群的作业,等待30~120秒左右,等待原始集群的数据已经完全同步到Tablestore。执行以下命令查看状态。如果LEADER节点显示_synced=1,则表示Tablestore为最新数据,同步完成。
      jindo jfs -metaStatus -detail
      查看状态
    3. 停止或释放原始集群,确保没有其它集群正在访问当前的Tablestore实例。
  2. 创建新集群。
    新建与Tablestore实例相同Region的EMR集群,暂停SmartData所有服务。详情请参见配置本地raft后端中的步骤1
  3. 初始化配置。
    在SmartData服务的bigboot页签,设置以下参数。
    参数 描述 示例
    namespace.backend.raft.async.ots.enabled 是否开启OTS异步上传,包括:
    • true
    • false
    false
    namespace.backend.raft.recovery.mode 是否开启从OTS恢复元数据,包括:
    • true
    • false
    true
  4. 保存配置。
    1. 单击右上角的保存
    2. 确认修改对话框中,输入执行原因,开启 自动更新配置
    3. 单击确定
  5. 单击右上角的操作 > 启动 All Components
  6. 新集群的SmartData服务启动后,自动从OTS恢复元数据到本地Raft-RocksDB上,可以通过以下命令查看恢复进度。
    jindo jfs -metaStatus -detail

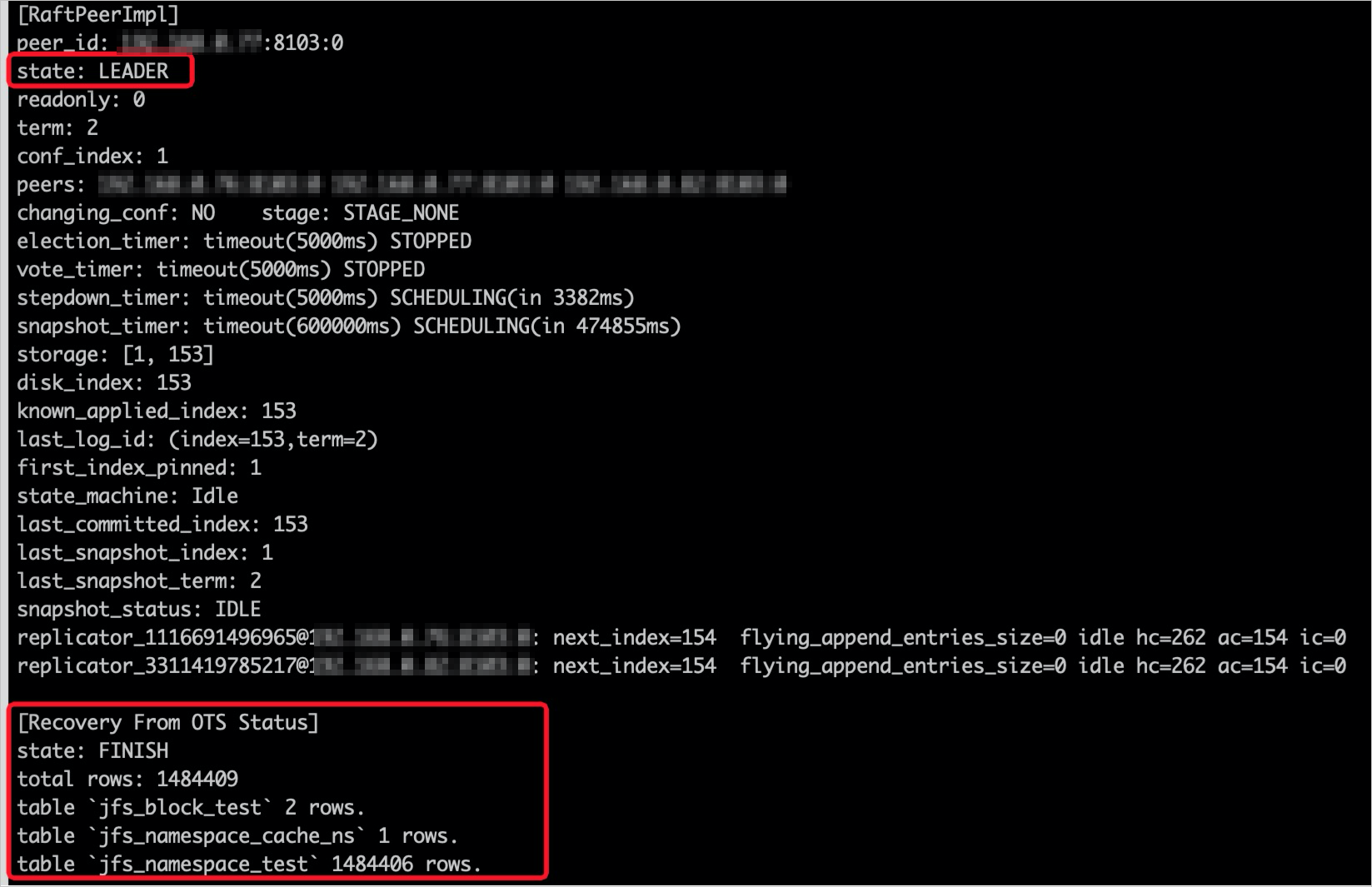

    如图所示,LEADER节点的state为FINISH表示恢复完成。查看状态
  7. 可选:执行以下操作,可以比较一下文件数量与原始集群是否一致。
    此时的集群为恢复模式,也是只读模式。
    # 对比文件数量一致
    [hadoop@emr-header-1 ~]$ hadoop fs -count jfs://test/
            1596      1482809                 25 jfs://test/

    # 文件可正常读取(cat、get命令)
    [hadoop@emr-header-1 ~]$ hadoop fs -cat jfs://test/testfile
    this is a test file
    # 查看目录
    [hadoop@emr-header-1 ~]$ hadoop fs -ls jfs://test/
    Found 3 items
    drwxrwxr-x   - root   root            0 2020-03-25 14:54 jfs://test/emr-header-1.cluster-50087
    -rw-r-----   1 hadoop hadoop          5 2020-03-25 14:50 jfs://test/haha-12096RANDOM.txt
    -rw-r-----   1 hadoop hadoop         20 2020-03-25 15:07 jfs://test/testfile

    # 只读状态,不可修改文件
    [hadoop@emr-header-1 ~]$ hadoop fs -rm jfs://test/testfile
    java.io.IOException: ErrorCode : 25021 , ErrorMsg: Namespace is under recovery mode, and is read-only.
  8. 修改配置,将集群设置为正常模式,开启OTS异步上传功能。
    在SmartData服务的bigboot页签,设置以下参数。
    参数 描述 示例
    namespace.backend.raft.async.ots.enabled 是否开启OTS异步上传,包括:
    • true
    • false
    true
    namespace.backend.raft.recovery.mode 是否开启从OTS恢复元数据,包括:
    • true
    • false
    false
  9. 重启集群。
    1. 单击上方的集群管理页签。
    2. 集群管理页面,单击相应集群所在行的更多 > 重启
