在Kubernetes 1.16版中，云盘数据卷在线扩容已经进入Beta阶段，ACK支持在Kubernetes 1.16及以上版本中实现CSI云盘在线扩容。本文介绍在CSI环境中如何进行云盘的动态扩容，从而增加云盘空间。

背景信息

云盘数据卷扩容包括云盘扩容和文件系统扩容两部分，云盘和文件系统都支持应用在线扩容（设备mount到目录状态下扩容），但是从文件系统扩容最佳实践角度，最稳定的扩容方案是先停止应用层服务、解除挂载目录，再进行数据卷扩容。

基于稳定性需求，提供以下两种扩容的方式：
  • Pod不重启实现数据卷扩容：在负载高IO情况下，有小概率造成文件系统问题。
  • Pod重启时实现数据卷扩容：应用停止后，扩容更安全。

从Kubernetes 1.16开始默认实现了Pod不重启即可以实现数据卷扩容。

使用说明

  • 使用限制

    仅支持在线扩容2000 GiB以下容量的云盘。

  • 数据备份

    扩容数据卷前，先备份云盘快照，以防扩容过程异常导致数据出现问题。

  • 适用范围
    • 只有动态存储卷才可以进行数据卷动态扩容，即配置了StorageClassName的PV。
    • 不支持扩容InlineVolume类型（非PV、PVC方式）的云盘数据卷。
    • 不支持动态扩容普通云盘类型。
    • StorageClass需要配置为AllowVolumeExpansion: True。ACK集群默认提供的storageclass为True，自建的storageclass需要自行配置。
  • 插件版本

    升级您使用Flexvolume或者CSI插件到最新版本。

为RAM用户添加ResizeDisk权限

实现云盘在线扩容前，您需要为集群的RAM角色添加ResizeDisk权限。针对不同集群和插件类型，添加ResizeDisk权限的步骤如下：

专有集群（CSI插件）

  1. 登录容器服务管理控制台。
  2. 在控制台左侧导航栏中，单击集群。
  3. 在集群列表页面，选中目标集群，并在目标集群右侧操作列下，单击详情。
  4. 在集群管理页左侧导航栏中，单击集群信息。
  5. 单击集群资源页签，单击Master RAM角色链接。

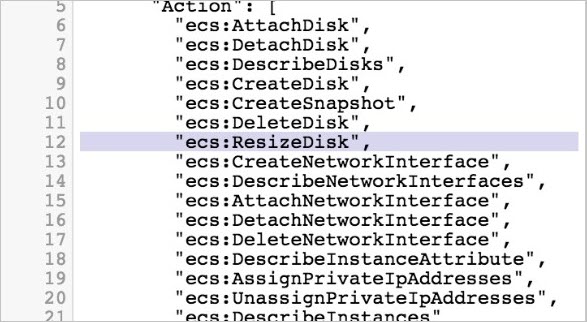

  6. 在RAM控制台中，添加ResizeDisk权限。添加权限具体步骤，请参见修改自定义策略内容。resizedisk

专有集群（Flexvolume插件）、托管集群

参照上述步骤，并将上述步骤5中的单击Master RAM 角色链接改成单击Worker RAM 角色链接。

不重启容器实现在线扩容

  1. 使用命令行工具连接Kubernetes集群，请参见通过kubectl连接Kubernetes集群。

    本文假设应用的当前状态如下。

    执行以下命令获取Pod信息。

    kubectl get pod

    返回结果如下：

    web-0         1/1     Running   0          42s

    执行以下命令查看Pod的挂载详情。

    kubectl exec web-0 df /data

    返回结果如下：

    Filesystem     1K-blocks  Used Available Use% Mounted on
/dev/vdb        20511312 45080  20449848   1% /data
    执行以下命令获取PVC信息。
    kubectl get pvc
    返回结果如下：
    NAME             STATUS   VOLUME                   CAPACITY   ACCESS MODES   STORAGECLASS              AGE
disk-ssd-web-0   Bound    d-wz9hpoifm43yn9zie6gl   20Gi       RWO            alicloud-disk-available   57s
    执行以下命令获取PV信息。
    kubectl get pv
    返回结果如下：
    NAME                     CAPACITY   ACCESS MODES   RECLAIM POLICY   STATUS     CLAIM                    STORAGECLASS              REASON   AGE
d-wz9hpoifm43yn9zie6gl   20Gi       RWO            Delete           Bound      default/disk-ssd-web-0   alicloud-disk-available            65s
  2. 在符合使用说明的各个条件下，执行以下命令进行数据卷扩容。
    kubectl patch pvc disk-ssd-web-0 -p '{"spec":{"resources":{"requests":{"storage":"30Gi"}}}}'
    等待一定时间（一分钟以内）后扩容完成，检查状态如下。

    执行以下命令查看PV信息。

    kubectl get pv d-wz9hpoifm43yn9zie6gl

    返回结果如下：

    NAME                     CAPACITY   ACCESS MODES   RECLAIM POLICY   STATUS   CLAIM                    STORAGECLASS              REASON   AGE
d-wz9hpoifm43yn9zie6gl   30Gi       RWO            Delete           Bound    default/disk-ssd-web-0   alicloud-disk-available            5m23s

    执行以下命令查看PVC信息。

    kubectl get pvc

    返回结果如下：

    NAME             STATUS   VOLUME                   CAPACITY   ACCESS MODES   STORAGECLASS              AGE
disk-ssd-web-0   Bound    d-wz9hpoifm43yn9zie6gl   30Gi       RWO            alicloud-disk-available   5m10s

    执行以下命令查看Pod的挂载详情。

    kubectl exec web-0 df /data

    返回结果如下：

    Filesystem     1K-blocks  Used Available Use% Mounted on
/dev/vdb        30832548 45036  30771128   1% /data

    您只需要执行一条命令即可完成所有的扩容操作。

重启容器实现在线扩容

  1. 通过命令行工具连接Kubernetes集群，请参见通过kubectl连接Kubernetes集群。

    本文假设应用的当前状态如下。

    执行以下命令查看Pod信息。

    kubectl get pod

    返回结果如下：

    web-0         1/1     Running   0          42s

    执行以下命令查看Pod下的挂载详情。

    kubectl exec web-0 df /data

    返回结果如下：

    /dev/vdb        20511312 45080  20449848   1% /data

    执行以下命令查看PVC信息。

    kubectl get pvc

    返回结果如下：

    disk-ssd-web-0   Bound    d-wz9g2j5qbo37r2lamkg4   20Gi       RWO            alicloud-disk-available   7m4s

    执行以下命令查看PV信息。

    kubectl get pv d-wz9g2j5qbo37r2lamkg4

    返回结果如下：

    d-wz9g2j5qbo37r2lamkg4   20Gi       RWO            Delete           Bound    default/disk-ssd-web-0   alicloud-disk-available            7m18s
  2. 执行以下命令向PV中添加调度labels，其value值为一个不存在对应zone的随意字符串。
    kubectl label pv d-wz9g2j5qbo37r2lamkg4 failure-domain.beta.kubernetes.io/zone=cn-nozone
persistentvolume/d-wz9g2j5qbo37r2lamkg4 labeled
  3. 重启Pod。

    由于修改了调度信息，Pod会暂时Pending。

    执行以下命令删除Pod。

    kubectl delete pod web-0

    执行以下命令查看Pod信息。

    kubectl get pod

    返回结果如下：

    web-0   0/1     Pending   0          27s
  4. 执行以下命令扩容数据卷。
    kubectl patch pvc disk-ssd-web-0 -p '{"spec":{"resources":{"requests":{"storage":"30Gi"}}}}'
  5. 删除PV的调度信息lable，促使Pod完成启动。
    kubectl label pv d-wz9g2j5qbo37r2lamkg4 failure-domain.beta.kubernetes.io/zone-

    返回结果如下：

    persistentvolume/d-wz9g2j5qbo37r2lamkg4 labeled
    等待一定时间（一分钟内）后检查扩容是否符合预期。

    执行以下命令查看Pod信息。

    kubectl get pod

    返回结果如下：

    web-0   1/1     Running   0          3m23s

    执行以下命令查看PVC信息。

    kubectl get pvc

    返回结果如下：

    disk-ssd-web-0   Bound    d-wz9g2j5qbo37r2lamkg4   30Gi       RWO            alicloud-disk-available   17m

    执行以下命令查看PV信息。

    kubectl get pv d-wz9g2j5qbo37r2lamkg4

    返回结果如下：

    d-wz9g2j5qbo37r2lamkg4   30Gi       RWO            Delete           Bound    default/disk-ssd-web-0   alicloud-disk-available            17m

    执行以下命令查看Pod下的挂载详情。

    kubectl exec web-0 df /data

    返回结果如下：

    /dev/vdb        30832548 45036  30771128   1% /data

    可以看出云盘由20 GiB成功被扩容至30 GiB。
