物联网平台提供数字孪生服务,通过数字化形式动态呈现物理世界的业务模型。本文介绍数字孪生的相关概念和使用。

什么是数字孪生

说明 目前仅华东2(上海)地域,支持使用数字孪生功能。

数字孪生是物理世界的数字化呈现,可通过构建孪生体来描述设备、流程、系统、场景等业务模型,对物理世界实体信息进行实时采集、运算分析、监控统计等,助您更精准地掌握业务模型动态变化,进而实现对实际生产过程的提效和降本目的。

例如为工厂创建一个数字孪生体,工厂中每个设备作为孪生节点,使用孪生节点的物模型映射工厂设备的运行动态,通过设备运行数据,对设备进行故障预判和及时修复。

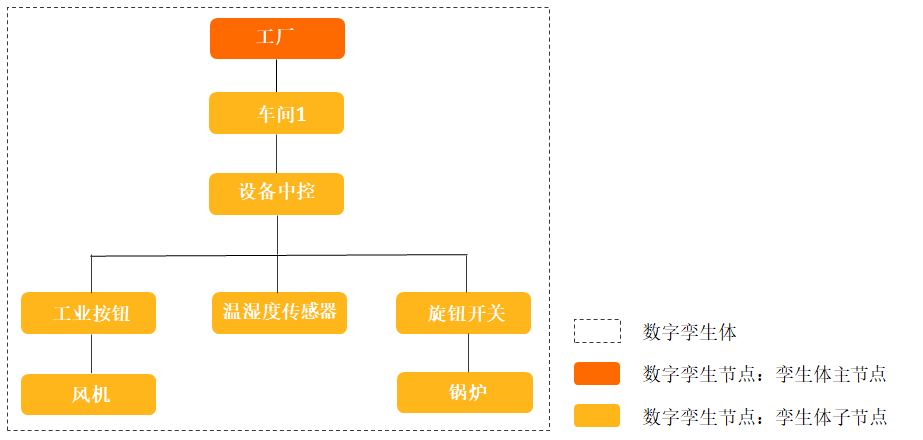

下图为一个工厂数字孪生体示例,描述一个车间中的IoT设备系统。您可在数字孪生节点配置物模型属性和孪生规则,通过数据映射能力,实现设备系统管理。

工厂示例

名词解释

名词 说明
数字孪生体 简称“孪生体”,由多个和多层级的数字孪生节点组成,用于构建物理世界的业务场景、业务流程和业务模型。
数字孪生节点 简称“孪生节点”,一个孪生节点可对应一个物理设备,非实体,无需连接物联网平台。删除孪生节点对物理设备无影响。

孪生节点提供物模型定义和孪生规则配置功能。

孪生体模板 可选中孪生体中一个或多个孪生节点生成孪生体模板。孪生体模板中新孪生节点,会拷贝源孪生节点间的关系、物模型定义和孪生规则,且新孪生节点信息支持单独修改。

您可引用或拷贝孪生体模板到数字孪生体中使用,快速构建完整的业务流程和模型。

物模型定义 在孪生体和孪生体模板中,支持为孪生节点配置物模型属性。属性数据可来自物理设备的数据映射,也可由孪生规则运算得出。

物模型定义的更多信息,请参见物模型

孪生规则 用于动态计算孪生节点的属性值。

物理设备属性值变更,映射到孪生节点的属性上,会触发孪生节点配置的规则运算,得出通过规则定义的输出属性值。

数据映射 将物理设备上报的Topic数据,处理并传递给数字孪生节点的物模型属性。

支持的消息Topic有:设备自定义Topic和物模型属性上报Topic。

使用限制

限制项 描述 限制
数字孪生体 一个实例最多包含数字孪生体总数。 1,000
数字孪生节点 一个数字孪生体最多支持的层级总数(包含孪生体主节点)。 10
一个数字孪生体最多包含孪生节点总数。 1,000
一个数字孪生体模板最多包含孪生节点个数。 10
数据映射 一个数字孪生体最多包含数据映射总数。 1,000
一个数据映射最多包含输出参数总数。 3,000
物模型属性 一个孪生节点最多包含的属性总数。 300
一个属性最多作为多少孪生规则的输入参数。 10
孪生规则 一个孪生节点最多包含孪生规则总数。 300
一个孪生规则最多包含输入参数总数。 5

使用流程

已在物联网平台接入物理设备,实现消息通信。具体内容,请参见通过设备Topic通信

  1. 添加孪生体
  2. 配置孪生节点。
    1. 配置功能属性
    2. 可选:配置孪生规则
  3. 可选:设置孪生体模板
  4. 添加数字映射
  5. 查看孪生体运行日志
