本文为您介绍如何组合使用NAT网关和共享带宽,实现多个应用共享一份公网带宽,以节省公网成本。

配置场景

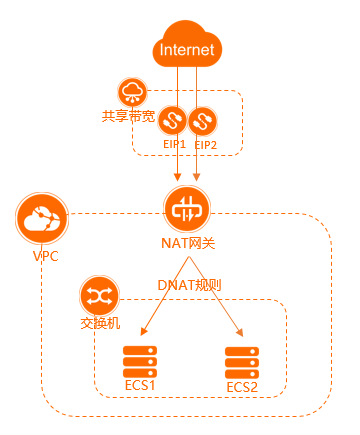

本文以下图场景为例。某公司创建了两台ECS实例,每台ECS实例都部署了一个应用服务,要求应用服务可以面向互联网提供服务,服务端口为80。两个ECS实例在不同时间段的带宽需求量不同,具体如下:
  • ECS1实例的业务高峰期为每天的13:00:00~18:00:00,带宽需求量为1000 Mbps,其他时间为业务低谷期,带宽需求量为500 Mbps。
  • ECS2实例的业务高峰期为每天的19:00:00~23:00:00,带宽需求量为1000 Mbps,其他时间为业务低谷期,带宽需求量为500 Mbps。

如果为每个ECS实例购买公网带宽,则需要购买2000 Mbps带宽,但在业务低谷期带宽利用率低,造成带宽资源浪费。

您可以组合使用NAT网关的DNAT功能和共享带宽的共享功能,配置成功后:
  • DNAT功能可以将NAT网关上的公网IP映射给ECS实例使用,使ECS实例可以面向互联网提供服务。
  • 共享带宽可以实现多个应用共享一份公网带宽,以节省公网成本。
配置场景

前提条件

  • 您已经注册了阿里云账号。如未注册,请先完成账号注册
  • 您已经创建了专有网络(VPC)和交换机。具体操作,请参见创建专有网络
  • 您已经在交换机中创建了ECS实例,且ECS实例部署了应用服务。具体操作,请参见使用向导创建实例
  • 您已经创建了两个弹性公网IP(EIP),用于绑定NAT网关实例。EIP必须满足以下条件:
    • EIP的地域与要绑定的NAT网关的地域相同。
    • EIP的计费方式必须为按量计费。

    具体操作,请参见申请新EIP

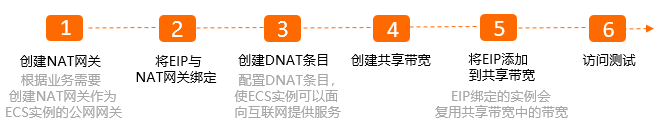

配置步骤

配置步骤

步骤一:创建NAT网关

NAT网关是一款企业级的公网网关,提供NAT代理功能。在配置DNAT条目前,您需要先创建一个NAT网关实例。

完成以下操作,创建NAT网关。

  1. 登录NAT网关管理控制台
  2. NAT网关页面,单击创建NAT网关
  3. 创建NAT网关页面,根据以下信息配置NAT网关,然后单击立即购买并完成支付。
    • 付费模式:选择NAT网关实例的付费模式。
      • 包年包月:包年包月是一种先付费后使用的付费模式。更多信息,请参见包年包月
      • 按量付费:按量付费是一种先使用后付费的付费模式。更多信息,请参见按量付费

      本示例选择包年包月

    • 地域和可用区:选择需要创建NAT网关的地域。
    • VPC ID:选择NAT网关所属的VPC。创建NAT网关后,不能修改NAT网关所属的VPC。
      说明 如果在VPC列表中,找不到目标VPC,请从以下方面进行排查:
      • 查看该VPC是否已经配置NAT网关。一个VPC只能配置一个普通型NAT网关。
      • 查看该VPC中是否存在目标网段为0.0.0.0/0的自定义路由。如果存在,请删除该路由条目。
      • RAM账号不具备读取访问VPC的权限,请联系主账号进行授权。
    • 可用区:选择NAT网关实例所属的可用区。
    • 交换机ID:选择NAT网关实例所属的交换机。
      说明 仅创建增强型NAT网关时才支持选择NAT网关实例所属的交换机。
    • 网关类型:选择要创建的NAT网关类型。
      • 普通型
      • 增强型

      增强型NAT网关在普通型NAT网关的技术架构上作了升级,具有更优的弹性和更强的稳定性,帮助您更好的管理公网访问流量。本示例选择增强型

    • 名称:设置NAT网关实例的名称。

      名称长度为2~128个字符,以英文字母或中文开头,可包含数字、下划线(_)和短划线(-)。

    • 规格:选择NAT网关的规格。
      • 小型
      • 中型
      • 大型
      • 超大型-1

      NAT网关的规格会影响SNAT功能的最大连接数和每秒新建连接数,但不会影响DNAT性能。更多信息,请参见实例规格

      本示例选择小型

    • 购买数量:设置要购买NAT网关实例的数量。
    • 计费周期选择NAT网关实例的计费周期。

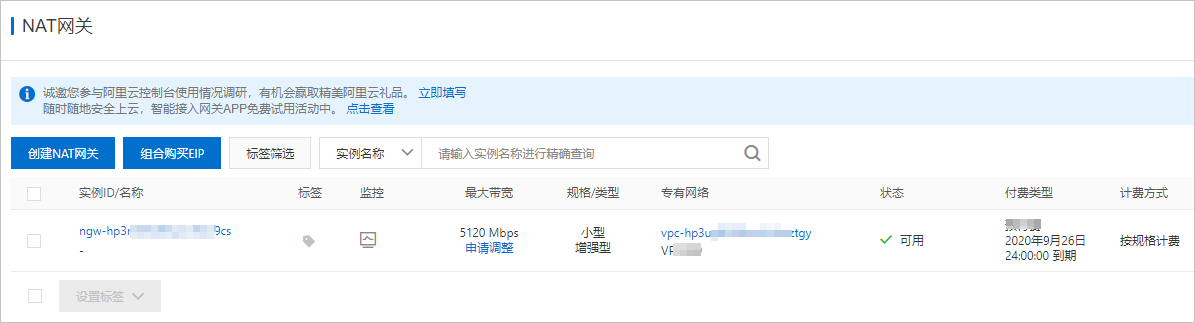

创建成功后,您可以在NAT网关页面查看已创建的NAT网关实例。列表

步骤二:将EIP与NAT网关绑定

NAT网关作为一个网关设备,需要绑定公网IP才能正常工作。创建NAT网关后,您可以为NAT网关绑定EIP。

完成以下操作,将EIP与NAT网关绑定。

  1. NAT网关页面,找到步骤一创建的NAT网关实例,在其操作列下,选择更多操作 > 绑定弹性公网IP
  2. 绑定弹性公网IP对话框,根据以下信息为NAT网关绑定EIP。
    • 可用EIP列表:选择要绑定到NAT网关的EIP。

      本示例选择前提条件中已经创建的两个EIP。更多信息,请参见前提条件

    • 交换机:选择要添加SNAT条目的交换机。

      系统会自动添加SNAT条目使交换机下的云资源可以主动访问互联网。

      本示例不选择交换机。

      说明 仅未绑定EIP的NAT网关显示该选项。
  3. 单击确定

步骤三:创建DNAT条目

通过NAT网关的DNAT功能,可以将NAT网关上的公网IP映射给ECS实例使用,使ECS实例能够提供互联网服务。

完成以下操作,分别为ECS1和ECS2实例创建DNAT条目。

  1. NAT网关页面,找到步骤一创建的NAT网关实例,单击其操作列下的设置DNAT
  2. DNAT条目列表区域,单击创建DNAT条目
  3. 创建DNAT条目对话框,根据以下信息为ECS1实例配置DNAT条目。
    • 公网IP地址:选择要提供互联网通信的公网IP。

      本示例选择EIP1。

    • 私网IP地址:选择要通过DNAT规则进行互联网通信的ECS实例。
      您可以通过以下两种方式指定目标ECS实例的私网IP:
      • 从ECS或弹性网卡对应IP进行选择:从ECS实例或弹性网卡列表中选择ECS实例。
      • 自填:输入目标ECS实例的私网IP。
        说明 自填的私网IP必须属于本VPC的CIDR范围,也可直接输入一个已有的ECS实例的私网IP。

      本示例选择交换机中已经创建的ECS1实例。

    • 端口设置:选择DNAT映射的方式。
      • 所有端口:该方式属于IP映射,任何访问该公网IP的请求都将转发到目标ECS实例上。
      • 具体端口:该方式属于端口映射,NAT网关会将以指定协议和端口访问该公网IP的请求转发到目标ECS实例的指定端口上。
        选择具体端口后,请根据业务需求设置以下参数:
        • 公网端口:进行端口转发的外部端口。
        • 私网端口:进行端口转发的内部端口。
        • 协议类型:转发端口的协议类型。

      本示例选择具体端口,然后设置公网端口为80、私网端口为80、协议类型为TCP。

    • 条目名称:DNAT条目的名称。

      名称长度为2~128个字符,以大小写字母或中文开头, 可包含数字、下划线(_)和短划线(-)。

      本示例输入DNAT1。

  4. 单击确定
  5. DNAT条目列表区域,再次单击创建DNAT条目
  6. 创建DNAT条目对话框,根据以下信息为ECS2实例配置DNAT条目。
    • 公网IP地址:选择要提供互联网通信的公网IP。

      本示例选择EIP2。

    • 私网IP地址:选择要通过DNAT规则进行互联网通信的ECS实例。

      本示例选择交换机中已经创建的ECS2实例。

    • 端口设置:选择DNAT映射的方式。

      本示例选择具体端口,然后设置公网端口为80、私网端口为80、协议类型为TCP。

    • 条目名称:DNAT条目的名称。

      名称长度为2~128个字符,以大小写字母或中文开头, 可包含数字、下划线(_)和短划线(-)。

      本示例输入DNAT2。

  7. 单击确定
DNAT条目添加成功后,ECS1和ECS2实例的DNAT条目详情如下所示:
条目名称 公网IP地址 公网端口 协议类型 私网IP地址 私网端口
DNAT1 EIP1 80 TCP ECS1 80
DNAT2 EIP2 80 TCP ECS2 80

步骤四:创建共享带宽

共享带宽提供地域级带宽共享和复用功能,可以为您节省公网带宽使用成本。

完成以下操作,创建共享带宽。

  1. 登录共享带宽管理控制台
  2. 共享带宽页面,单击购买共享带宽
  3. 在购买页面,根据以下信息配置共享带宽实例,然后单击立即购买并完成支付。
    • 商品类型:选择共享带宽实例的商品类型。
      共享带宽实例支持包年包月和按量计费两种商品类型:
      • 包年包月:采用包年包月的计费方式。 更多信息,请参见包年包月
      • 按量计费:采用按量计费的计费方式,流量支持按带宽和按增强95计费。 更多信息,请参见按带宽计费按增强型95计费

      本示例选择包年包月

    • 地域:选择共享带宽实例的地域。

      确保要加入共享带宽实例的EIP与共享带宽实例的地域相同。

    • 线路类型:选择共享带宽实例的线路类型。
      • BGP(多线):BGP(多线)线路共享带宽实例仅可以添加BGP(多线)线路EIP。
      • BGP(多线)_精品: BGP(多线)精品线路共享带宽实例仅可以添加BGP(多线)精品线路EIP。
        说明 目前,仅中国(香港)地域支持BGP(多线)精品线路共享带宽实例。

      本示例选择BGP(多线)

    • 峰值带宽:选择共享带宽实例的峰值带宽。

      本示例选择1500 Mbps

    • 资源组:选择共享带宽所属的资源组。
    • 名称:输入共享带宽实例的名称。

      名称长度为2~128个字符,以大小字母或中文开头,可包含数字、下划线(_)和短划线(-)。

    • :购买共享带宽实例的数量。

      本示例购买1个共享带宽实例。

    • 计费周期:选择共享带宽实例的计费周期,并选择是否自动续费。

步骤五:将EIP添加到共享带宽

您可以将EIP1和EIP2添加到共享带宽实例中,EIP添加到共享带宽实例后:
  • EIP绑定的NAT网关会共享已购买的共享带宽。
  • EIP原本的带宽峰值无效,与共享带宽实例的带宽峰值相同。
  • EIP原本的计费方式无效。EIP变为一个公网IP,不额外收取EIP的流量费和带宽费。

完成以下操作,分别将EIP1和EIP2添加到共享带宽实例中。

  1. 共享带宽页面,找到步骤四创建的共享带宽实例,单击其操作列下的添加IP
  2. 添加IP对话框,单击从已有EIP列表选取,然后选择资源组和要添加到共享带宽的EIP。
    本示例选择EIP1和EIP2添加到共享带宽实例中。
  3. 单击确定

步骤六:访问测试

您可以使用互联网中的任意一台电脑访问ECS1和ECS2实例上部署的应用服务,测试ECS实例的连通性。
说明 请确保ECS实例的安全组规则允许互联网访问ECS实例。
  1. 打开互联网任意电脑的浏览器。
  2. 输入绑定到NAT网关的EIP访问部署在ECS实例上的应用服务。
    经验证,可以从互联网访问部署在ECS1和ECS2实例上的应用服务,同时ECS1和ECS2实例共用一份公网带宽,可以应对业务高峰。
    图 1. 访问ECS1实例上的应用服务
    访问ECS1实例上的应用服务
    图 2. 访问ECS2实例上的应用服务
    访问ECS2实例上的应用服务
