产品架构

更新时间:2020-12-08 22:58

本章主要介绍物联网边缘计算的产品架构。

云边一体架构

云边一体架构是物联网边缘计算的主要产品架构,包括云端和边缘端两部分。架构图如下所示。

云边一体架构图
  • 云端:通过边缘计算控制台集成开发边缘一体机相关的资源,管理接入的终端设备、应用、算法等,实时监控边缘一体机及其软硬件资源。

  • 边缘端:终端设备接入边缘一体机后,边缘一体机可以实现终端设备数据的采集、流转、存储、分析和上报设备数据至云端,同时边缘一体机也提供容器服务、边缘函数计算,方便场景编排和业务扩展。边缘端架构详情,请参见本文下方边缘端架构内容。

边缘端架构

边缘端架构是运行于边缘一体机中的软件框架,支持容器运行时和二进制运行时。功能模块可按需拼装,适用于各种不同规格的硬件产品量产预装。架构图如下所示。

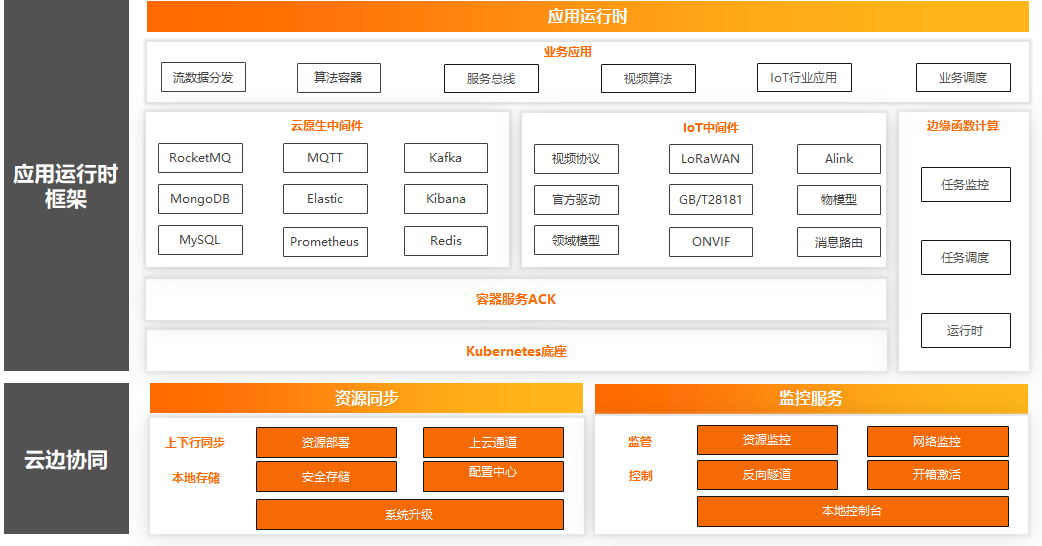

边缘功能框架
  • 应用运行时包含业务应用、云原生中间件、IoT中间件、边缘函数计算、容器服务等多个功能模块。应用运行时分为二进制运行时和容器运行时:

    • 二进制运行时,在资源同步和监控服务两个功能模块基础上,扩充边缘函数计算和IoT中间件模块。

    • 容器运行时,在二进制运行时基础上,可扩充容器服务、Kubernetes底座,支持部署和预装云原生中间件。

  • 云边协同是边缘一体机中的核心部分,是边缘一体机实现云边一体管理的基础功能,其中包含资源同步和监控服务两大功能模块。结合应用运行时,以多种形态组合,满足您复杂多样的边缘业务需求。
