本文说明如何查看数据库调用，从而了解应用的数据库调用情况，包括概况、SQL调用、异常、调用来源、接口等信息。

前提条件

接入应用监控

功能入口

  1. 登录ARMS控制台。
  2. 在左侧导航栏，选择应用监控 > 应用列表。
  3. 在顶部菜单栏，选择地域。
  4. 在应用列表页面，单击应用名称。
  5. 在左侧导航栏，单击数据库调用。
  6. 在显示的页面，选择数据库，设置时间段。
    数据库调用
  7. 完成设置后，您可以执行以下操作：
    • 单击概览页签，查看应用的数据库调用概况。
    • 单击SQL调用分析页签，查看应用的SQL调用。
    • 单击异常分析页签，查看应用的数据库调用异常。
    • 单击调用来源页签，查看应用的数据库调用来源。
    • 单击接口快照页签，查看应用的数据库调用的接口的快照。

概览

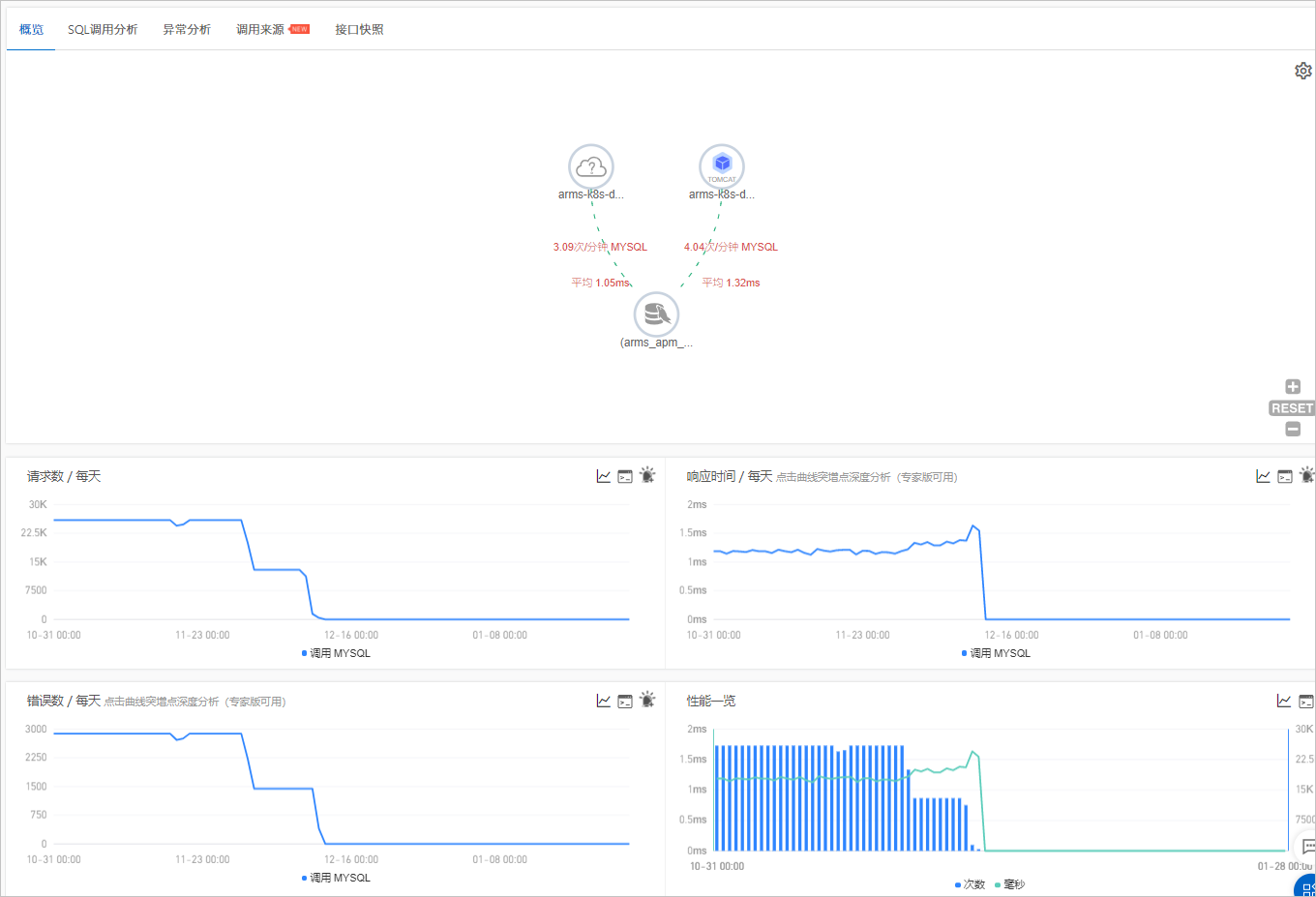

概览页签下显示数据库的调用关系拓扑、请求数时序曲线、响应时间时序曲线、错误数时序曲线等信息。

概览
可选：在概览页签下，您可以执行以下操作：
  • 单击设置图标，设置应用拓扑图的显示设置。
    说明 设置会被浏览器存储，下次依然生效。
  • 单击加号图标或向上滑动鼠标滚轮，放大应用拓扑图。
  • 单击减号图标或向下滑动鼠标滚轮，缩小应用拓扑图。
  • 单击RESET图标，将应用拓扑图恢复至默认大小。
  • 将光标移到统计图上，查看统计情况。
  • 使用光标选中一段时间，查看指定时间段的统计情况。
  • 单击chart图标，查看该指标在某个时间段的统计情况或对比不同日期同一时间段的统计情况。
  • 单击code图标，查看该指标的API详情。
  • 单击alert图标，为该指标创建报警。具体操作，请参见创建报警。

SQL调用分析

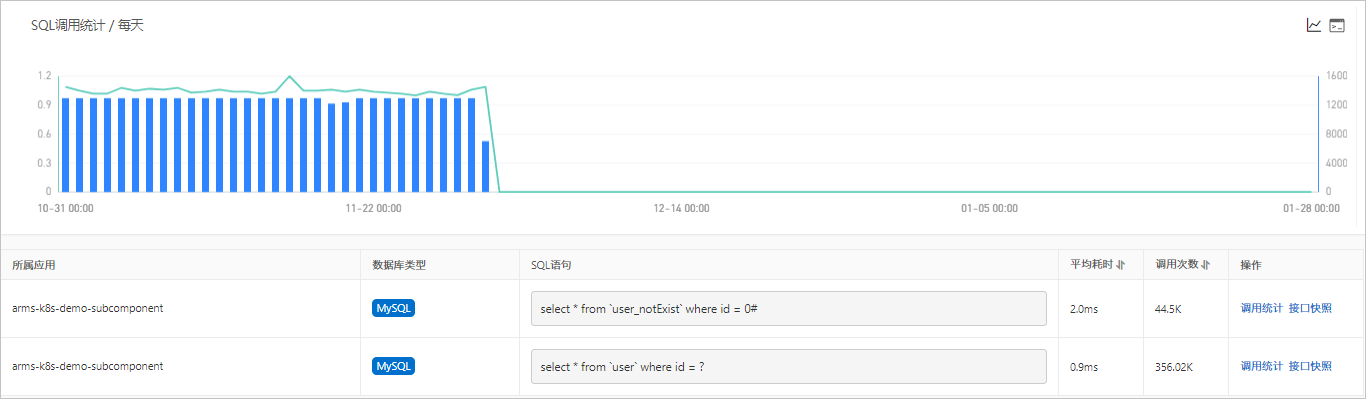

SQL调用分析页签下显示数据库的SQL调用数柱状图、响应时间时序曲线、SQL语句列表等信息。

SQL调用分析
可选：在SQL调用分析页签下，您可以执行以下操作：
  • 将光标移到统计图上，查看统计情况。
  • 使用光标选中一段时间，查看指定时间段的统计情况。
  • 单击chart图标，查看该指标在某个时间段的统计情况或对比不同日期同一时间段的统计情况。
  • 单击code图标，查看该指标的API详情。
  • 在SQL语句的操作列，单击调用统计，查看该SQL语句的SQL调用统计。
  • 在SQL语句的操作列，单击接口快照，查看该SQL语句调用的接口的快照。

异常分析

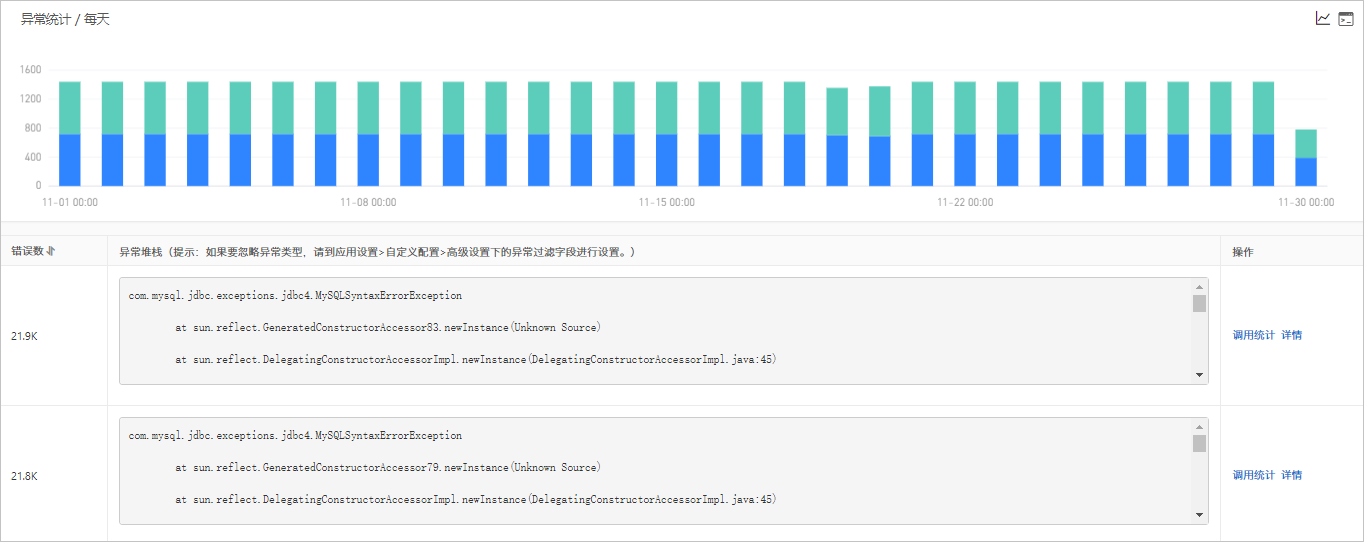

异常分析页签下显示数据库的异常情况。

异常分析
可选：在异常分析页签下，您可以执行以下操作：
说明 如果要过滤异常，在应用设置 > 自定义设置 > 高级义设置的异常过滤文本框设置。
  • 将光标移到统计图上，查看统计情况。
  • 使用光标选中一段时间，查看指定时间段的统计情况。
  • 单击chart图标，查看该指标在某个时间段的统计情况或对比不同日期同一时间段的统计情况。
  • 单击code图标，查看该指标的API详情。
  • 在异常的操作列，单击调用统计，查看该异常的统计情况。
  • 在异常的操作列，单击详情，查看该异常的详情。

调用来源

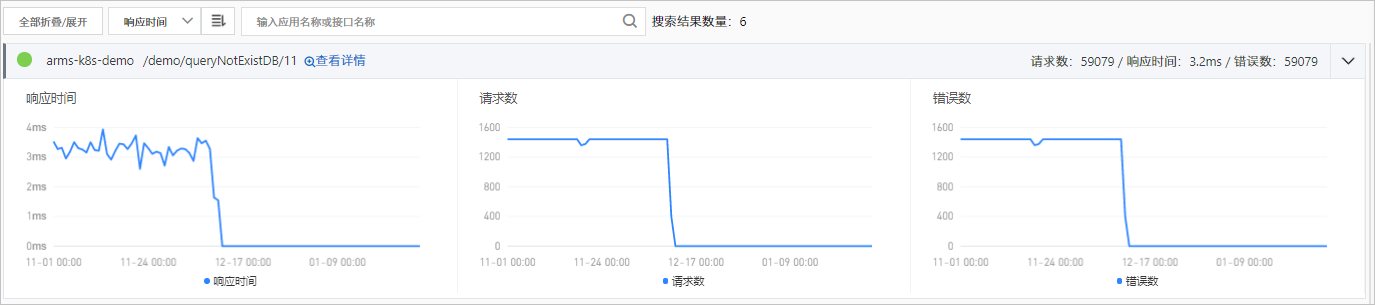

调用来源页签下显示数据库的调用来源情况。

调用来源
可选：在调用来源页签下，您可以执行以下操作：
  • 在搜索框，输入应用或接口名称，单击搜索图标，查看应用或接口的情况。
  • 在调用来源应用的接口右侧，单击查看详情，查看该接口的快照。
  • 将光标移到统计图上，查看统计情况。
  • 单击chart图标，查看该指标在某个时间段的统计情况或对比不同日期同一时间段的统计情况。

接口快照

接口快照页签下显示数据库的所有接口的快照。

接口名称
可选：在接口快照页签下，您可以执行以下操作：
  • 在搜索框，输入接口名称，然后单击搜索图标，查看接口的快照。
  • 在接口的TraceId列，单击TraceId名称，查看该接口的调用链路。
  • 在接口的操作列，单击查看日志，查看该接口的日志。
