在ACK集群中部署Node Local DNS可以提升服务发现的稳定性和性能,Node Local DNS通过在集群节点上作为DaemonSet运行DNS缓存代理来提高集群DNS性能。本文介绍如何为应用部署Node Local DNS。

前提条件

在ACK集群中部署Node Local DNS前,请确保您已完成以下操作:

Node Local DNS简介

ACK中的Node Local DNS组件由一个Admission Controller Deployment和一组DNS缓存DaemonSet组成。
  • Admission Controller Deployment可以被用来拦截Pod创建的请求,自动注入使用DNS缓存的Pod dnsConfig信息。
    说明 如果不启用Admission Controller Deployment,您需要手动注入DNS域名相关配置至Pod配置中。具体操作,请参见第四步提及的说明页签中的手动指定DNSConfig
  • DNS缓存DaemonSet可以在每个节点上创建一个虚拟网络接口(默认监听IP 169.254.20.10,如需修改请提交工单咨询),配合Pod的DNSConfig和节点上的网络配置,Pod内产生的DNS请求会被该DaemonSet服务所代理。
    注意 DaemonSet服务内同样基于CoreDNS提供服务,但其仅具有代理和缓存的功能,请勿启用额外的插件能力(如Hosts、Rewrite等)。

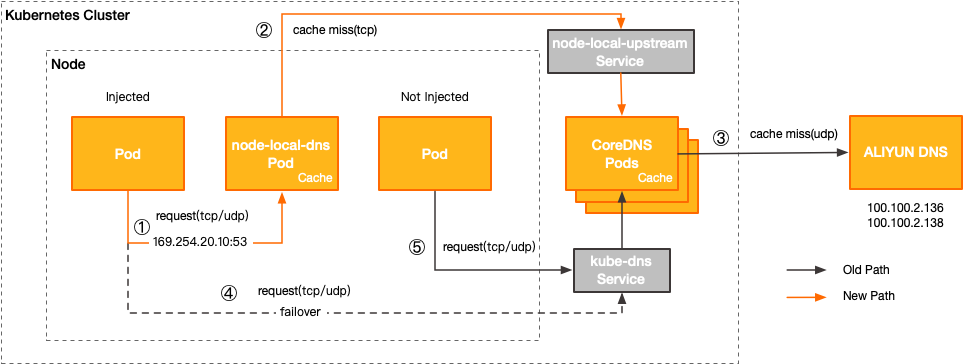

图 1. Node Local DNS工作原理图
原理图
序号 描述
已注入DNS本地缓存的Pod,默认会通过Node Local DNS监听于节点上的IP(169.254.20.10)解析域名。
Node Local DNS本地若无缓存应答解析请求,则会通过node-local-upstream服务请求CoreDNS进行解析。
CoreDNS对于非集群内域名,会通过VPC DNS服务器进行解析。
已注入DNS本地缓存的Pod,当无法连通Node Local DNS时,会继而直接通过kube-dns服务连接到CoreDNS进行解析,此链路为备用链路。
未注入DNS本地缓存的Pod,会通过标准的kube-dns服务链路连接到CoreDNS进行解析。

步骤一:安装Node Local DNS

  1. 登录容器服务管理控制台
  2. 在控制台左侧导航栏中,选择市场 > 应用目录
  3. 阿里云应用页签,找到并单击ack-node-local-dns
  4. 仔细阅读说明页签中关于ack-node-local-dns的介绍及参数说明,然后单击参数页签,配置参数。
    需设置的参数说明如下表。
    参数 描述 获取路径
    upstream_ip kube-system命名空间下kube-upstream-ip服务的ClusterIP。Node Local DNS通过该服务与CoreDNS通信来解析集群内域名。 您可以在集群基本信息中查看集群的Service CIDR,设置一个该网段尚未使用的IP。关于如何查看集群的基本信息,请参见查看基本信息
    注意 upstream_ip参数,需被设置成集群Service网段尚未被使用到的任一IP。
    clusterDomain 集群主域名。 查看节点上kubelet进程的--cluster-domain参数,默认为cluster.local
  5. 在右侧创建面板中,选择目标集群、命名空间、和设置发布名称,然后单击创建

步骤二:将Node Local DNS接入至应用

本文通过在default命名空间下部署Deployment类型示例应用,演示如何部署Node Local DNS。

  1. 执行以下命令给接入Node Local DNS的应用所在的命名空间(default)设置标签。
    kubectl label namespace default node-local-dns-injection=enabled
    注意 Admission Controller会忽略kube-system和kube-public命名空间下的应用,请勿在这两个命名空间下进行自动注入dnsConfig操作。
  2. 在集群的default命名空间下部署示例应用。
    1. 使用以下YAML模板创建名为ubuntu-deployment的示例应用。
      apiVersion: apps/v1 # for versions before 1.8.0 use apps/v1beta1
      kind: Deployment
      metadata:
        name: ubuntu
        labels:
          app: ubuntu
      spec:
        replicas: 2
        selector:
          matchLabels:
            app: ubuntu
        template:
          metadata:
            labels:
              app: ubuntu
          spec:
            containers:
            - name: ubuntu
              image: ubuntu
              command: ["sh", "-c"]
              args: ["sleep 100000"]
    2. 执行以下命令使示例应用在集群中生效。
      kubectl apply -f ubuntu-deployment.yaml
      输出:
      deployment.apps/ubuntu created
    3. 执行以下命令查看应用信息。
      kubectl get deployment ubuntu
      输出:
      NAME     READY   UP-TO-DATE   AVAILABLE   AGE
      ubuntu   2/2     2            2           7s
  3. 查看是否成功注入dnsConfig
    1. 执行以下命令查看Pod信息。
      kubectl get pods
      输出:
      NAME                      READY   STATUS    RESTARTS   AGE
      ubuntu-766448f68c-mj8qk   1/1     Running   0          4m39s
      ubuntu-766448f68c-wf5hw   1/1     Running   0          4m39s
    2. 执行以下命令查看Pod的dnsConfig是否已经接入Node Local DNS。

      输入:

      kubectl get pod ubuntu-766448f68c-mj8qk -o=jsonpath='{.spec.dnsConfig}'

      输出:

      map[nameservers:[169.254.20.10 172.21.0.10] options:[map[name:ndots value:5]] searches:[default.svc.cluster.local svc.cluster.local cluster.local]]
      当输出以上内容时,说明成功为应用接入Node Local DNS。
      开启自动注入后,您创建的Pod会被增加以下字段,为了最大程度上保证业务DNS请求高可用,nameservers中会额外加入kube-dns服务的ClusterIP地址(172.21.0.10)作为备份的DNS服务器。
        dnsConfig:
          nameservers:
          - 169.254.20.10
          - 172.21.0.10
          options:
          - name: ndots
            value: "3"
          - name: attempts
            value: "2"
          - name: timeout
            value: "1"
          searches:
          - default.svc.cluster.local
          - svc.cluster.local
          - cluster.local
        dnsPolicy: None

未注入DNSConfig问题排查

自动注入需满足以下条件,请检查是否满足:
  • 新建Pod不位于kube-system和kube-public命名空间。
  • 新建Pod所在命名空间的Labels标签包含node-local-dns-injection=enabled
  • 新建Pod所在命名空间的Labels不包含ECI Pod相关标签,例如virtual-node-affinity-injectionecialibabacloud.com/eci等。
  • 新建Pod没有被打上ecialibabacloud.com/eci等ECI相关标签,或打上禁用DNS注入node-local-dns-injection=disabled标签。
  • 新建Pod的网络为hostNetwork且DNSPolicy为ClusterFirstWithHostNet,或Pod为非hostNetwork且DNSPolicy为ClusterFirst
