当您在Zeppelin里完成作业开发后,您就可以通过Airflow定期调度作业。本文为您介绍如何使用Airflow调度作业。

前提条件

  • 已创建Data Development集群。

    创建集群详情,请参见创建集群

  • 安全组规则已开启8080、8081和8082端口。

    添加安全组规则详情,请参见添加安全组规则

背景信息

ZeppelinOperator支持以下两种调度方式:
  • Note级别调度

    一个Note可以作为Airflow的一个单独Task来调度,多个Note可以组合成一个复杂的DAG。

  • Paragraph级别调度

    一个段落(Paragraph)可以作为Airflow的一个单独Task来调度,多个Paragraph可以组合成一个复杂的DAG。

ZeppelinOperator需要指定以下参数:
  • task_id:必填参数,需要保证在DAG范围内唯一。
  • conn_id:必填参数,默认值为zeppelin_default,表示连接的Zeppelin的地址信息。
  • note_id:必填参数,您要运行的Note的ID。

    您可以在Note页面右上角找到这个Note的ID。

  • paragraph_id:可选参数,当您运行整个Note时,不需要指定paragraph_id。当您运行单个Paragraph时,需要指定paragraph_id。

    您可以在Paragraph页面右上角找到这个Paragraph的ID。

  • params:可选参数,当您的Note或Paragraph需要传递参数时,需要指定params参数。
Airflow支持以下方式传递参数:
  • 通过Jinja Templating传递参数。

    Jinja Templating详情,请参见Concepts

  • 通过宏的方式来传递参数。

    常用的变量可以通过宏的方式来传递参数,例如,本文示例中的{{ ds }}就是传递执行日期,关于Airflow支持的宏,请参见Macros reference

ZeppelinOperator两种调度方式示例:
  • Note级别调度
    本示例总共有3个Task,分别为:
    1. 生成数据:对应示例中的raw_data_task。
    2. 把CSV格式转为Parquet格式:对应示例中的spark_etl_task。
    3. 查询Parquet表:对应示例中的spark_query_task。
    每个Task都写在单独的Note里,因此您只需要在每个ZeppelinOperator里指定note_id。
    from airflow import DAG
    from datetime import datetime, timedelta
    from airflow.contrib.operators.zeppelin_operator import ZeppelinOperator

    default_args = {
        'owner': 'airflow',
        'depends_on_past': False,
        'start_date': datetime(2018, 1, 1),
        'email_on_failure': False,
        'email_on_retry': False,
        'retries': 0,
        'retry_delay': timedelta(minutes=5),
    }


    with DAG('zeppelin_etl_note',
             max_active_runs=5,
             schedule_interval='0 0 * * *',
             default_args=default_args) as dag:

        execution_date = "{{ ds }}"

        raw_data_task = ZeppelinOperator(
            task_id='raw_data_task',
            conn_id='zeppelin_default',
            note_id='2FZWJTTPS',
            params= {'dt' : execution_date}
        )

        spark_etl_task = ZeppelinOperator(
            task_id='spark_etl_task',
            conn_id='zeppelin_default',
            note_id='2FX3GJW67',
            params= {'dt' : execution_date}
        )

        spark_query_task = ZeppelinOperator(
            task_id='spark_query_task',
            conn_id='zeppelin_default',
            note_id='2FZ8H4JPV',
            params= {'dt' : execution_date}
        )


        raw_data_task >> spark_etl_task >> spark_query_task
  • Paragraph级别调度
    本示例总共有4个Task,分别为:
    1. 生成数据:对应示例中的raw_data_task。
    2. Load csv数据到Hive表:对应示例中的csv_data_task。
    3. 把CSV格式转为Parquet格式:对应示例中的parquet_data_task。
    4. 查询Parquet表:对应代码中的:对应示例中的query_ta。
    每个Task都是一个Paragraph,因此您需要指定note_id和paragraph_id。本示例中还指定了参数params,把当前执行时间传递进去,用到了宏{{ ds }}来表示运行时间YYYY-MM-DD。
    from airflow import DAG
    from datetime import datetime, timedelta
    from airflow.contrib.operators.zeppelin_operator import ZeppelinOperator

    default_args = {
        'owner': 'airflow',
        'depends_on_past': False,
        'start_date': datetime(2018, 1, 1),
        'email_on_failure': False,
        'email_on_retry': False,
        'retries': 0,
        'retry_delay': timedelta(minutes=5),
    }


    with DAG('zeppelin_example_paragraph_dag',
             max_active_runs=5,
             schedule_interval='0 0 * * *',
             default_args=default_args) as dag:

        execution_date = "{{ ds }}"

        raw_data_task = ZeppelinOperator(
            task_id='raw_data_task',
            conn_id='zeppelin_default',
            note_id='2FXADMCY9',
            paragraph_id='paragraph_1613703810025_1489985581',
            params= {'dt' : execution_date}
        )

        csv_data_task = ZeppelinOperator(
            task_id='csv_data_task',
            conn_id='zeppelin_default',
            note_id='2FXADMCY9',
            paragraph_id='paragraph_1613705325984_828524031',
            params= {'dt' : execution_date}
        )

        parquet_data_task = ZeppelinOperator(
            task_id='parquet_data_task',
            conn_id='zeppelin_default',
            note_id='2FXADMCY9',
            paragraph_id='paragraph_1613709950691_1420422787',
            params= {'dt' : execution_date}
        )

        query_task = ZeppelinOperator(
            task_id='query_task',
            conn_id='zeppelin_default',
            note_id='2FXADMCY9',
            paragraph_id='paragraph_1613703819960_454383326',
            params= {'dt' : execution_date}
        )

        raw_data_task >> csv_data_task >> parquet_data_task >> query_ta

操作流程

  1. 步骤一:编写Airflow DAG脚本
  2. 步骤二:上传Airflow DAG脚本
  3. 步骤三:启用DAG脚本
  4. 步骤四:查看DAG运行状态

步骤一:编写Airflow DAG脚本

Data Development集群暂不支持在线编写Airflow DAG脚本,您需要在本地编写Airflow DAG脚本。在Airflow里构建DAG的详情,请参见Airflow官网

Data Development集群新增了ZeppelinOperator,您可以使用ZeppelinOperator调用Zeppelin Notebook。使用ZeppelinOperator可以最大程度地保证开发环境和生产环境的一致性,避免由于开发阶段和生产阶段环境不一致导致的问题。ZeppelinOperator使用的详细信息请参见背景信息

步骤二:上传Airflow DAG脚本

本文通过OSS控制台上传Airflow DAG脚本。上传Airflow DAG脚本的路径为您创建集群时指定的OSS路径。

  1. 登录OSS管理控制台
  2. 上传Airflow DAG脚本,详情请参见上传文件
    上传您在步骤一:编写Airflow DAG脚本中编写的Airflow DAG脚本。

    例如,如果您创建集群时设置的路径为oss://bucket_1/your_folder,则您的Airflow DAG脚本存放的路径就是oss://bucket_1/your_folder/airflow/dags

步骤三:启用DAG脚本

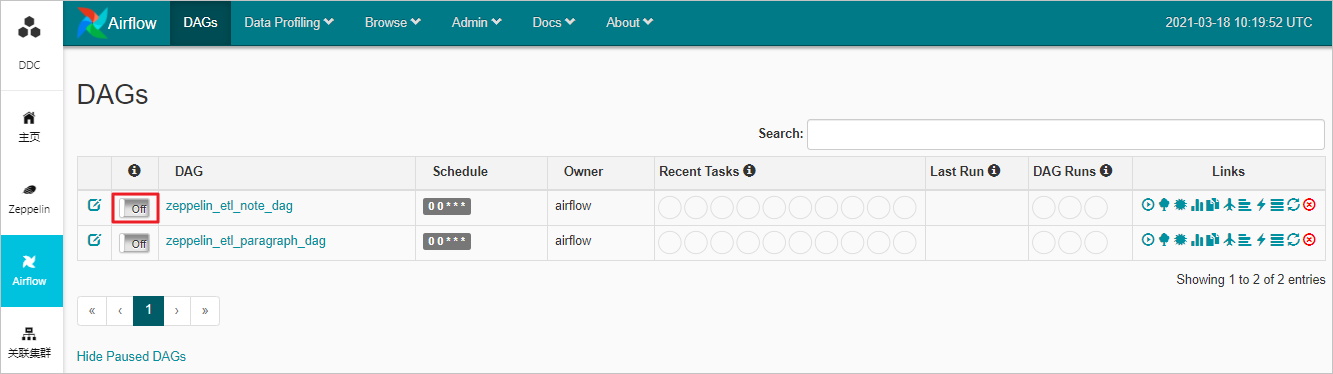

DAGs页面,打开待启用DAG脚本所在行的off开关,即可启用DAG调度。DAG
说明 上传Airflow DAG脚本至OSS后,在DAGs页面并不能立刻看到上传的DAG,大约需要1~2分钟,请您耐心等待。

步骤四:查看DAG运行状态

  1. DAGs页面,单击待查看调度任务的DAG。
    进入Tree View页面。
  2. Tree View页面,您可以查看对应DAG运行调度任务的详细信息。
    DAG_info
    任务状态如下表所示。
    状态 描述
    scheduled 已开始调度
    skipped 跳过本次调度
    upstream_failed 上游任务失败
    up_for_reschedule 已重新调度
    up_for_retry 重试
    failed 调度失败
    success 调度成功
    running 调度正在运行中
    queued 加入调度队列
    no_status 没有状态
  3. Tree View页面,单击task图标。
    弹出相应Task的对话框。Task
  4. 单击Task对话框中的View log
    即可查看Task详情的运行情况。
    详细信息如下图所示。task_log
