云连接网CCN（Cloud Connect Network）带宽复用功能能够帮您实现同地域的云连接网转发路由器TR（Transit Router）实例和地域TR实例实时共享一个跨地域带宽，避免手动变配的繁琐操作，提高带宽使用的灵活性。
使用限制
- 只有跨地域连接才能使用CCN带宽复用。
- 只有云连接网TR可以配置带宽复用，地域TR不能配置带宽复用。
场景说明
CCN带宽复用主要适用于以下场景：
- CCN地域与VPC地域互访，并且指定1个中转地域，共有3个地域。

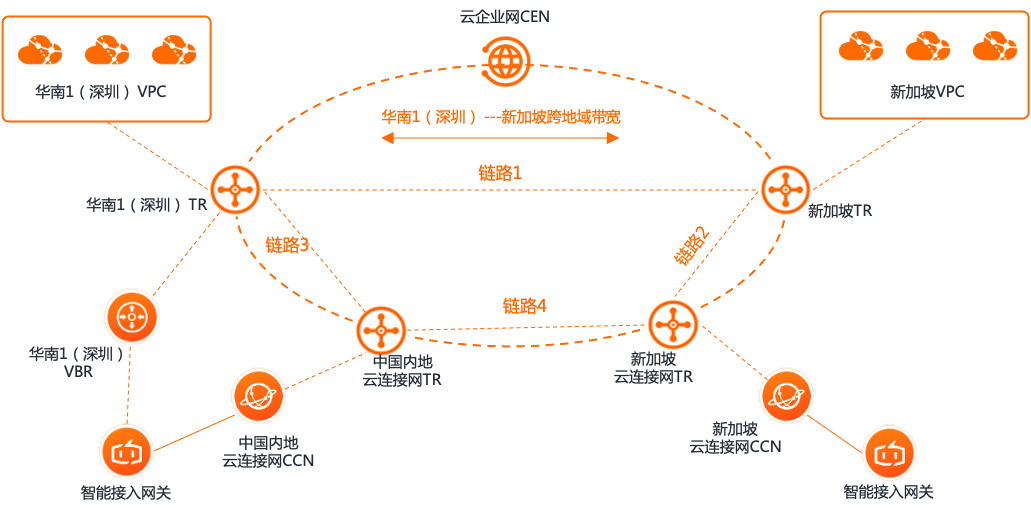

图 1. 三地域场景图
- CCN地域与CCN地域互访，最多可以指定2个中转地域，即最多有4个地域。
图 2. 四地域场景图
本文以图 1所示的三地域场景为例，为您介绍CCN带宽复用的配置流程。
您的CCN所在地域同时部署了专有网络VPC（Virtual Private Cloud），并且与其他地域的VPC互通，此时需要使用云企业网CEN（Cloud Enterprise Network）分别为VPC互通链路（即图 1中的链路1）、CCN与VPC互通链路（即图 1中的链路2）配置带宽。链路1和链路2所配置的带宽之和为华南1（深圳）地域与新加坡地域之间的跨地域带宽包的带宽，由于跨地域带宽包单价较高，并且跨地域访问的流量变化较大，不能很好地预测链路1和链路2的网络流量。这种带宽配置方式下的带宽无法灵活调配，可能因变配不及时而造成网络拥堵。
通过CCN带宽复用功能，您无需配置链路2的带宽，可以将所有跨地域带宽包的带宽都集中到链路1，而所有链路2的流量将经由华南1（深圳）TR绕行，如下图所示。由于链路3的流量属于同地域流量，所以这个链路的带宽仅取决于SAG所采购的带宽值。
环境准备
开始配置CCN带宽复用之前，您需要准备相关的环境资源，详情请参见下表。
| 环境资源 | 说明 | 参考文档 |
|---|---|---|
| 专有网络VPC | 您需要在华南1（深圳）地域和新加坡地域部署VPC。 | 使用专有网络 |
| 云连接网CCN | 您需要在中国内地区域创建CCN。 | 创建云连接网 |
| 云企业网实例 | 您需要创建一个云企业网实例。 | 创建云企业网实例 |
| 转发路由器实例 | 您需要在中国内地云连接网区域、华南1（深圳）地域和新加坡地域创建TR实例。
请确保中转地域（本例中为深圳地域）的转发路由器路由表中有到互访实例的路由，否则会导致流量中断。查看转发路由器路由条目。 |
创建转发路由器实例 |
| 网络实例连接 | 您需要在云企业网实例中创建VPC和CCN连接。 | 创建VPC连接 |
| 带宽包 | 您需要购买带宽包，并绑定带宽包。
说明 购买带宽包后，系统自动将带宽包绑定到云企业网实例中。如果您有已经解绑的带宽包，您可以重新将带宽包绑定到云企业网实例，具体操作，请参见绑定带宽包。绑定带宽包后，才能创建跨地域连接。
|
购买带宽包 |
| 跨地域连接 | 您需要配置华南1（深圳）地域与新加坡地域、中国内地云连接网区域与新加坡地域的跨地域连接。
注意 需要先配置华南1（深圳）地域与新加坡地域链路的带宽，再配置中国内地云连接网区域与新加坡地域的带宽。
|
创建跨地域连接 |
操作步骤
- 在设置带宽复用页面，选择起始链路，然后单击确定。
说明 此时，中国内地云连接网区域与新加坡地域之间的带宽占用将降低为0Mbps，所有云连接网跨地域访问流量已经绕行同地域的TR。
结果验证
在转发路由器详情页面，在中国内地云连接网区域与新加坡链路的互通地域列，单击查看绕行路径，可以查看带宽的绕行路径及带宽值。
相关操作
您可以取消带宽复用，取消后，跨地域链路将无法复用带宽。
- 选择取消带宽复用后的链路带宽，然后单击确认。
- 全部降配为10Kbps测试带宽：取消带宽复用后，跨地域链路的带宽均降为10 Kbps。
- 全部按当前链路的最小带宽设置：取消带宽复用后，跨地域链路的带宽将使用带宽复用时的链路带宽的最小值。
例如，带宽复用之前各个链路的带宽值如下图所示，链路A可以配置带宽复用，当取消链路A的带宽复用时，各个链路的带宽变化如下：
- 选择全部降配为10Kbps测试带宽时，跨地域链路A-C、A-D、B-C、B-D的带宽均变为10 Kbps。
- 选择全部按当前链路的最小带宽设置时，跨地域链路A-C的带宽为2 Mbps；A-D的带宽为2 Mbps；B-C的带宽为5 Mbps；B-D的带宽为3 Mbps。
