基础设施自动化流水线

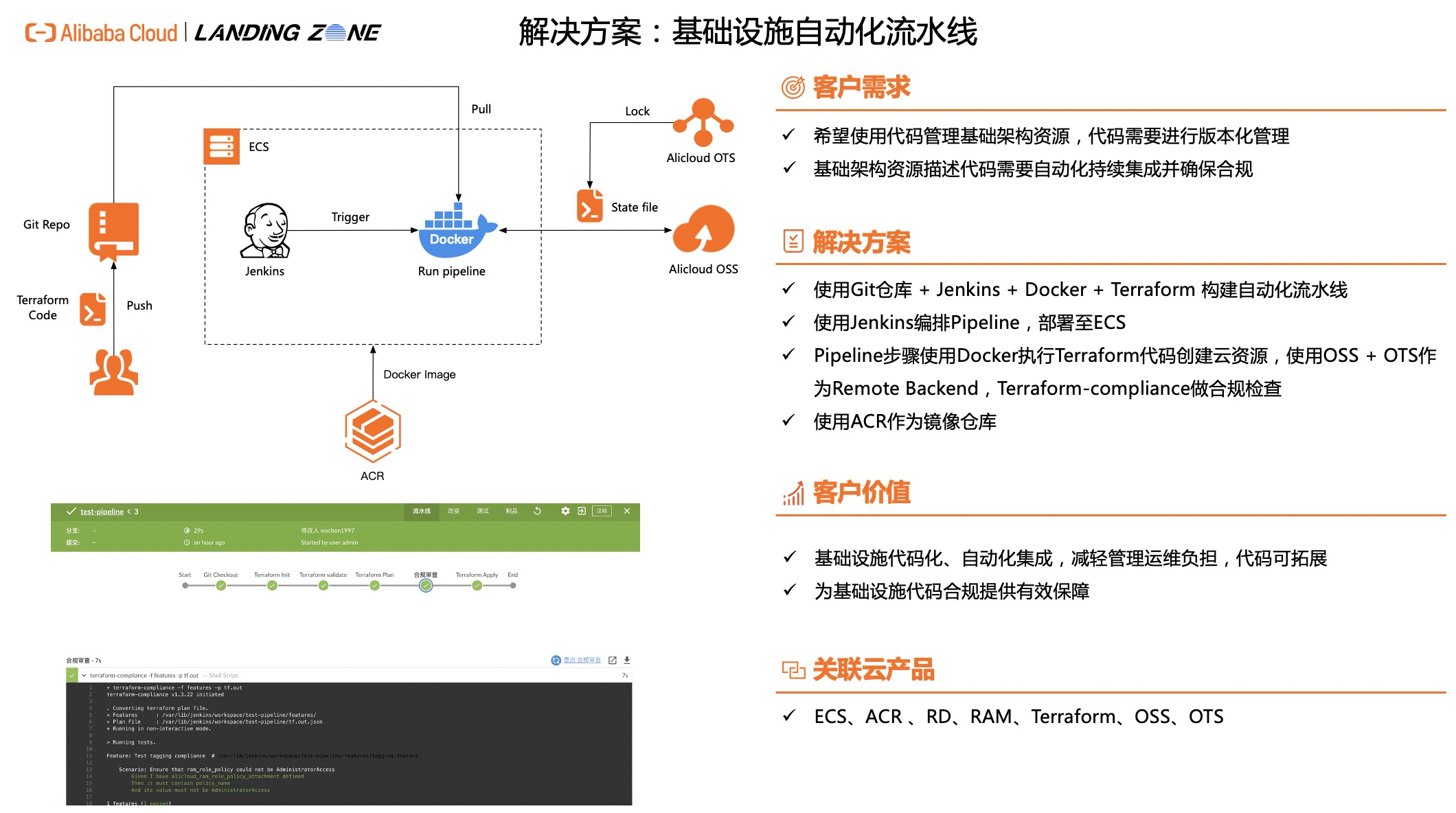

方案概述

本文提供一种基础架构代码配置CI/CD的解决方案，使用Terraform作为IaC语言，并整合Jenkins和Git实现Terraform代码的持续集成和版本控制。结合阿里云OSS和OTS产品，对Terraform的状态文件（state文件）进行远端存储和加锁，实现多人协作。同时，集成第三方开源插件Terraform-compliance，实现对Terraform代码的合规审计操作，减小创建不安全资源带来的安全风险。

方案优势

基础设施代码化

基于IaC思想，将基础设施代码使用Terraform规范化，流水线运行使用版本化管理的Terraform代码，代码可扩展并减轻运维管理负担。

自动化集成及合规检测

代码提交后可自动运行流水线，流水线集成合规规则进行检测，保障Terraform合规。

客户场景

自动化管理基础设施配置变更

场景描述

基础设施即代码，所有对基础设施的改动都可通过代码实现。代码每次变更都会触发pipeline的部署。这既减小了手动部署的工作，也确保在不同运行环境下基础架构保证统一。

适用客户

希望使用Terraform自动化管理基础设施的企业客户。

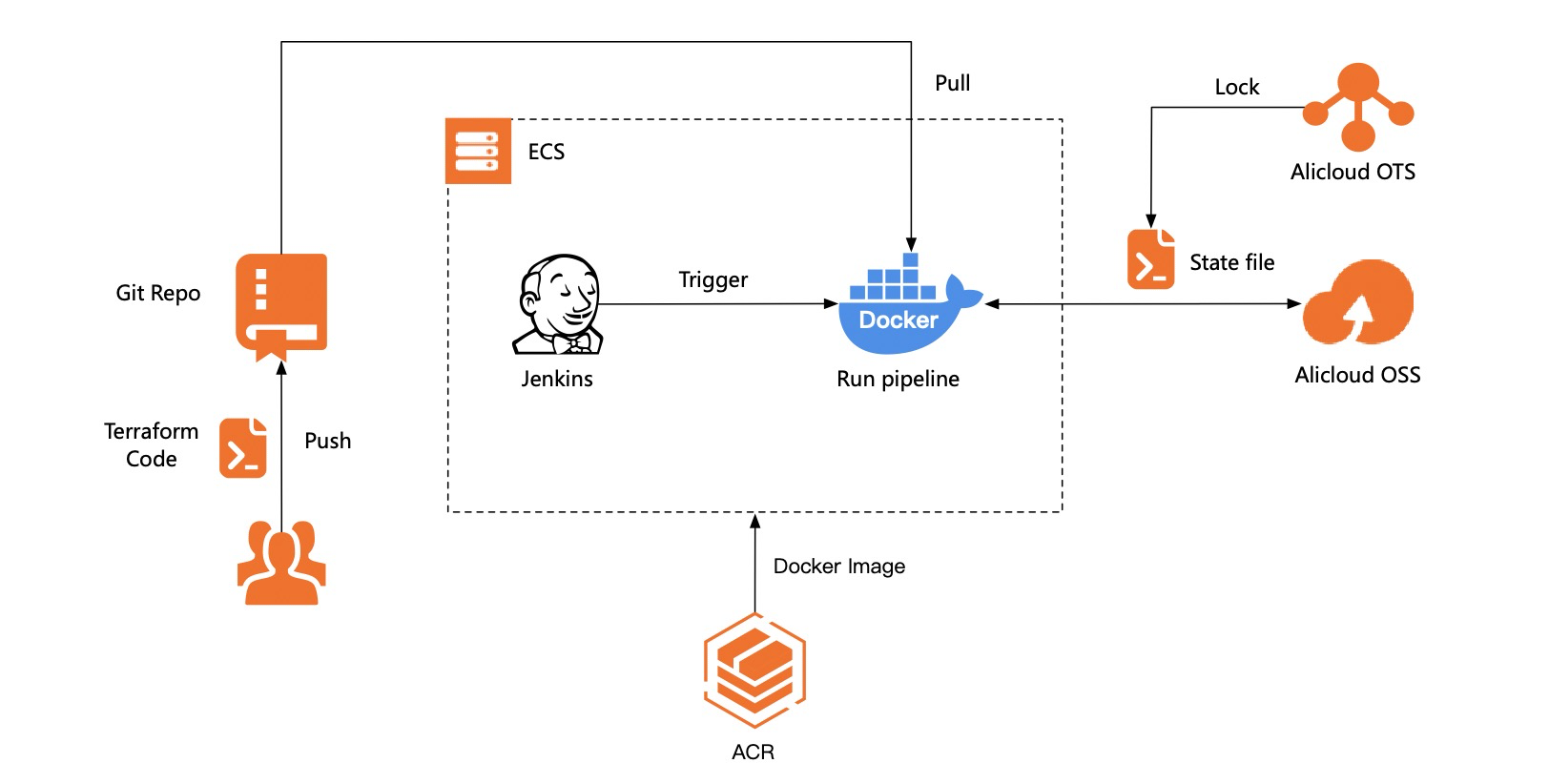

方案架构

本方案主要目的是指导企业客户搭建一套管理Terraform代码变更的流水线。使用Git仓库管理Terraform代码，使用Jenkins进行CI/CD集成，使用Terraform-compliance插件进行合规审计，使用OSS + OTS作为Remote Backend实现多人协作及State文件安全。

产品费用及名词

产品费用

名词解释

安全性

Jenkins安全性

• Jenkins需要进行安全加固，安全性详情参考官方文档Securing Jenkins。

• 当使用Jenkins并拥有大量用户及并发任务等情况时参考官方文档Scaling Jenkins。

Terraform State文件安全

使用OSS作为Backend保存Terraform State文件，使用OTS支持State文件加锁及一致性检查，详情参见OSS Backend。

Docker安全性

Docker安全性详情参见官方文档Security。

AccessKey使用

资源操作的云账号下RAM用户AK至少需要拥有AliyunOSSFullAccess和AliyunOTSFullAccess权限，用于读写账号下的OSS和OTS实例，并根据实际情况添加要操作的云资源的权限。

注意事项

ECS使用限制

ECS存在一些产品功能和服务性能等限制，详情参见使用限制。

OSS使用限制

OSS使用限制及性能指标详情参见使用限制。

OTS使用限制

OTS使用限制详情参见使用限制。

实施步骤

实施准备

• 账号下已有RAM用户并已创建AccessKey，该RAM用户至少需要拥有AliyunOSSFullAccess和AliyunOTSFullAccess，用于读写账号下的OSS和OTS实例。

• 账号已开通服务并创建一台ECS，ECS上已安装Jenkins及Docker。

• 已开通OSS及OTS服务，OSS服务用于存储Terraform的state文件，OTS服务用于对state文件加锁，保证多人协作。

• 通过ACR能够拉取到Docker镜像。本文中使用的Docker镜像已打包存储在阿里云镜像服务ACR之中，可通过 registry.cn-hangzhou.aliyuncs.com/terraform/terraform-docker-hub:v1 路径拉取，该镜像的Dockerfile如下所示，用户可根据自身需要修改并重新打包使用。

  FROM alpine:3.14

  ENV TERRAFORM_PLUGIN_DIR=/srv/terraform-plugins
  ENV TF_PLUGIN_CACHE_DIR=${TERRAFORM_PLUGIN_DIR}
  ENV TERRAFORM_VERSION=1.0.2
  ENV TERRAFORM_PROVIDER_ALICLOUD_VERSION=1.127.0
  ENV TERRAFORM_PROVIDER_LOCAL_VERSION=2.1.0
  ENV TERRAFORM_PROVIDER_EXTERNAL_VERSION=2.1.0
  ENV PATH="/opt/venv/bin:$PATH"

  RUN apk add libxml2-dev libxslt-dev python3-dev gcc build-base wget unzip git bash \
      && python3 -m venv /opt/venv \
      && pip install terraform-compliance \
      && pip install checkov \

      && wget https://releases.hashicorp.com/terraform/${TERRAFORM_VERSION}/terraform_${TERRAFORM_VERSION}_linux_amd64.zip \
      && unzip terraform_${TERRAFORM_VERSION}_linux_amd64.zip -d /usr/local/bin/ \

      && mkdir -p ${TERRAFORM_PLUGIN_DIR}/registry.terraform.io/aliyun/alicloud/${TERRAFORM_PROVIDER_ALICLOUD_VERSION}/linux_amd64 \
      && wget https://releases.hashicorp.com/terraform-provider-alicloud/${TERRAFORM_PROVIDER_ALICLOUD_VERSION}/terraform-provider-alicloud_${TERRAFORM_PROVIDER_ALICLOUD_VERSION}_linux_amd64.zip \
      && unzip terraform-provider-alicloud_${TERRAFORM_PROVIDER_ALICLOUD_VERSION}_linux_amd64.zip -d ${TERRAFORM_PLUGIN_DIR}/registry.terraform.io/aliyun/alicloud/${TERRAFORM_PROVIDER_ALICLOUD_VERSION}/linux_amd64 \

      && mkdir -p ${TERRAFORM_PLUGIN_DIR}/registry.terraform.io/hashicorp/local/${TERRAFORM_PROVIDER_LOCAL_VERSION}/linux_amd64 \
      && wget https://releases.hashicorp.com/terraform-provider-local/${TERRAFORM_PROVIDER_LOCAL_VERSION}/terraform-provider-local_${TERRAFORM_PROVIDER_LOCAL_VERSION}_linux_amd64.zip \
      && unzip terraform-provider-local_${TERRAFORM_PROVIDER_LOCAL_VERSION}_linux_amd64.zip -d ${TERRAFORM_PLUGIN_DIR}/registry.terraform.io/hashicorp/local/${TERRAFORM_PROVIDER_LOCAL_VERSION}/linux_amd64 \

      && mkdir -p ${TERRAFORM_PLUGIN_DIR}/registry.terraform.io/hashicorp/external/${TERRAFORM_PROVIDER_EXTERNAL_VERSION}/linux_amd64 \
      && wget https://releases.hashicorp.com/terraform-provider-external/${TERRAFORM_PROVIDER_EXTERNAL_VERSION}/terraform-provider-external_${TERRAFORM_PROVIDER_EXTERNAL_VERSION}_linux_amd64.zip \
      && unzip terraform-provider-external_${TERRAFORM_PROVIDER_EXTERNAL_VERSION}_linux_amd64.zip -d ${TERRAFORM_PLUGIN_DIR}/registry.terraform.io/hashicorp/external/${TERRAFORM_PROVIDER_EXTERNAL_VERSION}/linux_amd64 \

      && rm -rf *.zip

• Jenkins上已安装如下插件：

• Git：让Git和Jenkins结合

• Pipeline：Jenkins核心功能，Jenkins根据Jenkinsfile自动执行编译打包等操作

• Docker：让Jenkins与Docker结合

• Docker Pipeline：在Pipeline中使用Docker容器

• Blue Ocean：提供更加友好的Jenkins UI界面，代码更好的用户体验

• 已拥有Git仓库，并在Jenkins中添加git仓库的访问凭证。



操作步骤

配置Terraform远端存储

1. 登录阿里云OSS控制台，在对应的地域下创建Bucket。建议开启版本控制功能，便于state文件的恢复。记录下Bucket的名称和endpoint。

2. 登录阿里云OTS控制台，在对应地域下创建表格存储实例，可根据自身需要选择预留模式或者按量模式。

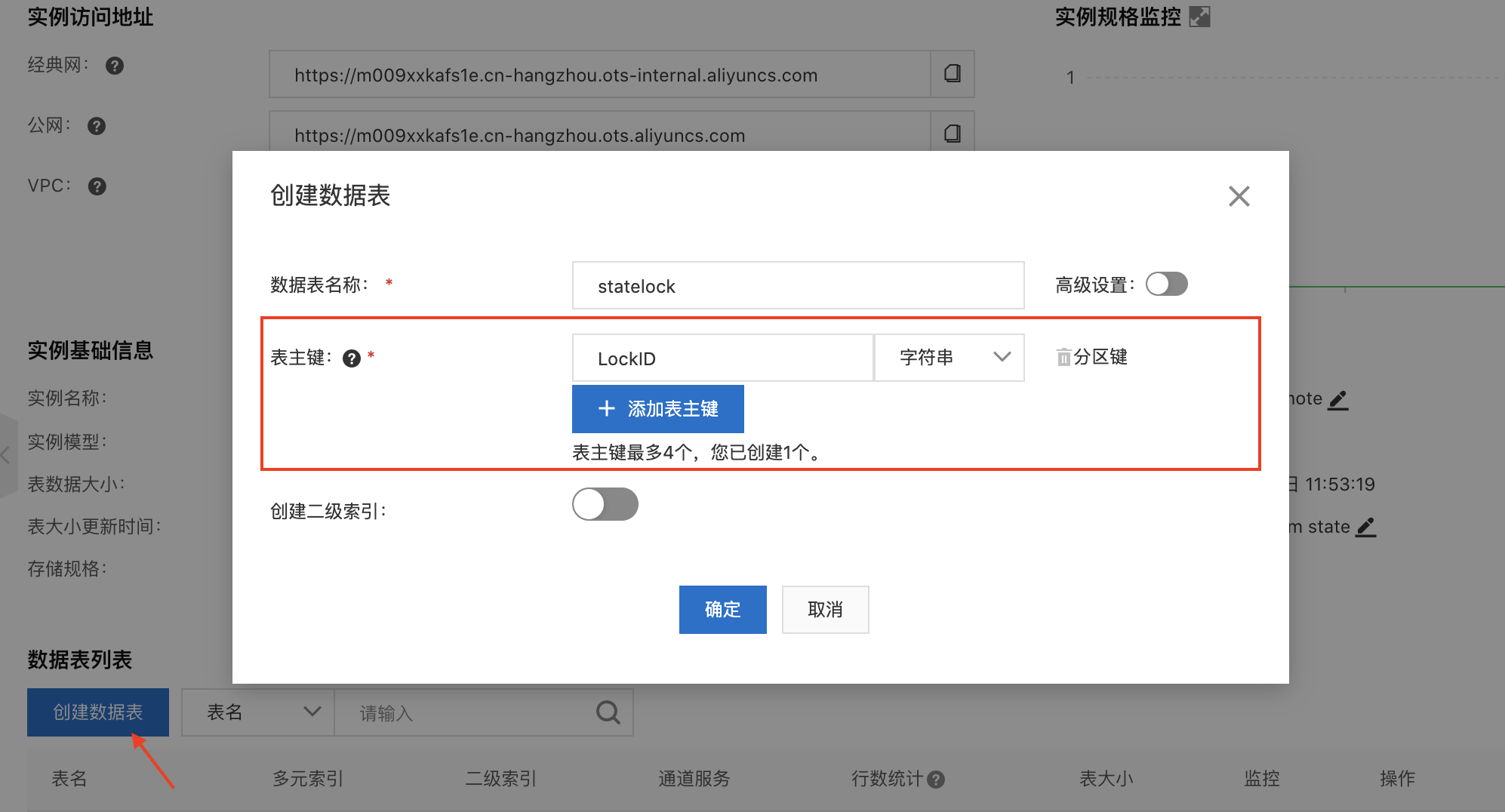

3. 创建完成后进入OTS实例，在实例中创建数据表。注意：数据表中必须含有一个名为LockID，字符串类型的主键。



编写Terraform代码

1. 编写Terraform backend文件，将上述记录的参数填写到backend.tf文件中。其中：

   • access_key和secret_key为存储OSS的账号子用户AK；

   • key为将要保存的state文件名称，对于不同state配置而言，key值必须不同，否则会出现配置覆盖的情况；

   • tablestore_endpoint和tablestore_table为步骤3中创建的数据表实例的入口。

   • 详细参数说明可参考文档

     terraform {
       backend "oss" {
         bucket = "bucket-with-terraform-state"
         prefix = "path/mystate"
         key = "terraform-state.tfstate"
         region = "cn-hangzhou"
         tablestore_endpoint = "https://xxxx.cn-hangzhou.ots.aliyuncs.com"
         tablestore_table = "statelock"
         access_key = "****************"
         secret_key = "**********************"
         endpoint = "oss-cn-hangzhou.aliyuncs.com"
       }
     }

2. 根据业务需求，编写用户自定义的Terraform代码，并上传到前序工作中的Git仓库。本文以创建RAM角色，并为角色赋权为例。其他资源配置详情参见Alibaba Cloud Provider。

   provider "alicloud" {
     access_key = "LTA****************"
     secret_key = "tQW**********************"
     region = "cn-hangzhou"
   }

   resource "alicloud_ram_role" "ram_role" {
     name = "tf-pipeline-test"
     description = "test terraform pipeline"
     document    = <<EOF
     {
       "Statement": [
         {
           "Action": "sts:AssumeRole",
           "Effect": "Allow",
           "Principal": {
             "RAM": [
               "acs:ram::195**********:root"
             ]
           }
         }
       ],
       "Version": "1"
     }
     EOF
     force = true
   }

   resource "alicloud_ram_role_policy_attachment" "ram_role_attach_policies" {
     policy_name = "AliyunLogFullAccess"
     policy_type = "System"
     role_name   = alicloud_ram_role.ram_role.name
   }


配置合规审计规则

1. 我们选择 terraform-compliance 作为合规审计插件，该插件已经安装在docker镜像中，之后将使用docker直接运行pipeline，因此无需提前安装。若用户希望自定义安装，可参考安装文档

2. terraform-compliance使用Behavior-Driven Development<BDD>编写合规规则。BDD提供了很好的自我描述能力以及很强的理解性，能够让非技术人员很轻松地编写规则和阅读测试结果。例如，我们编写如下规则：“不允许给任何RAM角色赋予AdministratorAccess”。

   Feature: Test terraform-compliance

   Scenario: Ensure that ram_role_policy could not be AdministratorAccess
       Given I have alicloud_ram_role_policy_attachment defined
       Then it must contain policy_name
       And its value must not be AdministratorAccess

   • Feature：功能，下面可以由多个Scenario

   • Scenario：场景，下面可以由多个Steps

   • Steps：步骤使用Given、When、Then、But、And这些关键词，真正进行合规配置的字段。

   • 详细语法可参考BDD文档

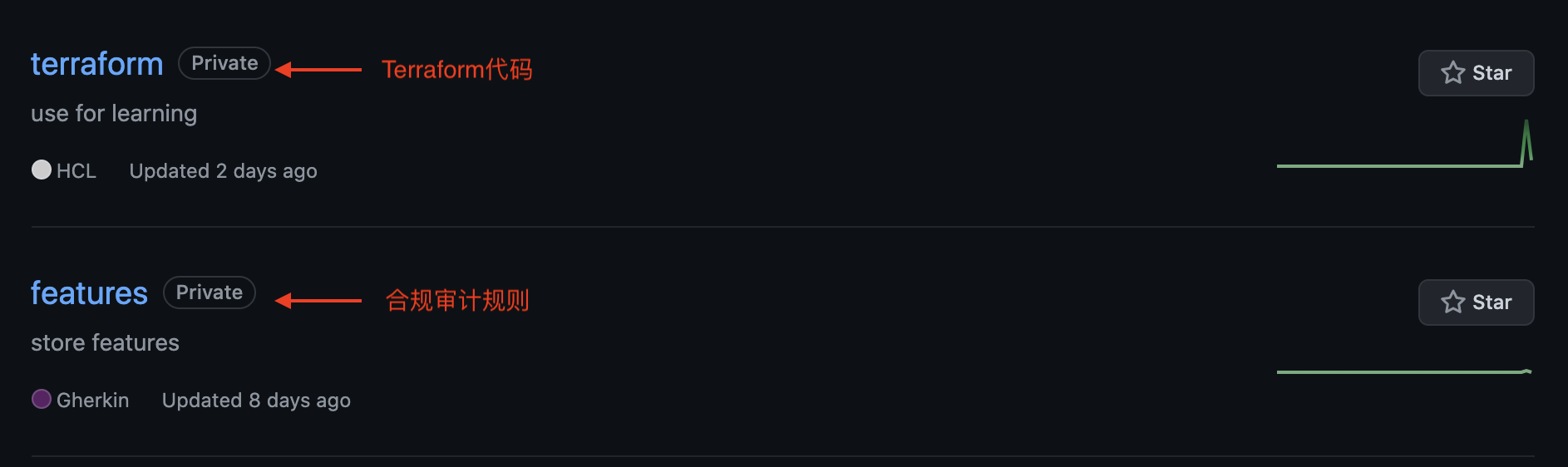

3. 规则编写完成后，可以将规则上传到Git仓库。建议Terraform代码和合规规则使用不同的Git仓库存储，分别由开发人员和审计人员管理。



配置Pipeline

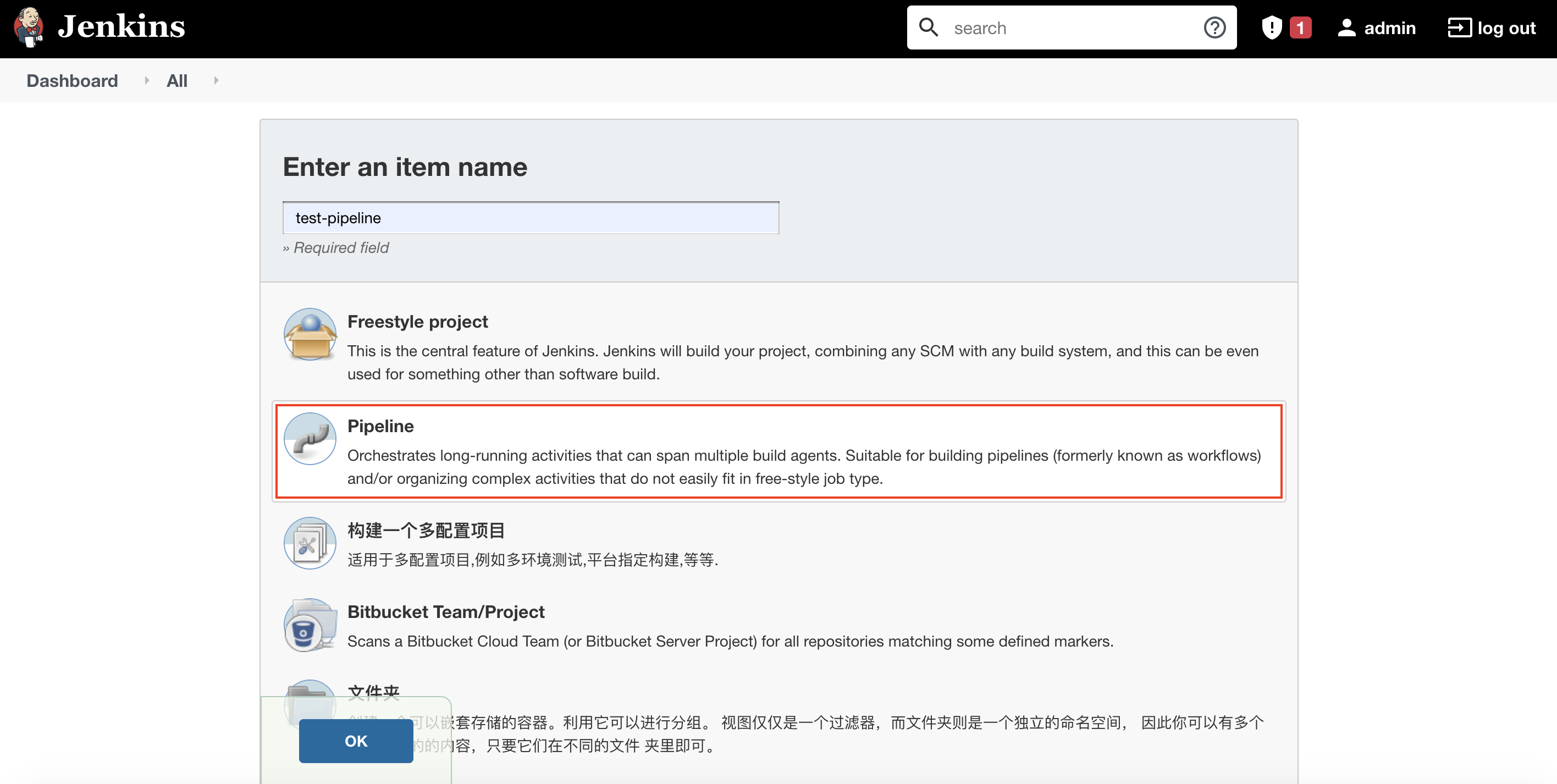

1. 登录Jenkins页面，点击“New Item”，创建流水线项目



2. 点击上方“Pipeline”，编写Jenkinsfile流水线脚本。用户可根据自身需要选择直接在Jenkins上填写或者在项目中使用Jenkinsfile。流水线脚本如下所示：

   pipeline {
       agent {
           docker {
               image 'registry.cn-hangzhou.aliyuncs.com/terraform/terraform-docker-hub:v1'
           }
       }
       stages {
           stage('Git Checkout'){
               steps{
                   git branch: 'main', credentialsId: 'xxx-github', url: 'git@github.com:xxx/Terraform2.git'
                   dir('features') {
                       git credentialsId: 'xxx-github', url: 'git@github.com:xxx/features.git'
                   }
               }
           }
           stage('Terraform Init') {
               steps{
                   sh 'terraform init -plugin-dir=/srv/terraform-plugins'
               }
           }
           stage('Terraform validate') {
               steps{
                   sh 'terraform validate'
               }
           }
           stage('Terraform Plan') {
               steps{
                   sh 'terraform plan -out tf.out'
               }
           }
           stage('合规审查') {
               steps{
                   sh 'terraform-compliance -f features -p tf.out'
               }
           }
           stage('Terraform Apply') {
               steps{
                   sh 'terraform apply --auto-approve'
               }
           }
       }
       post {
           always {
               deleteDir()
           }
       }
   }

   • docker image使用的是阿里云容器镜像服务，镜像中已安装Terraform，aliyun Provider，terraform-compliance等插件，可直接用于运行Terraform代码。

   • 第一步：分别从Git仓库分别拉取terraform代码和合规规则，并将合规规则存放在 ./features 文件夹中。可以使用Pipeline Syntax工具生成Git语句。

   • 第二步：初始化Terraform环境，为加快初始化速度，建议将常用的插件提前下载在指定路径，插件下载详情参见下载地址。

     注意：出于安全和网络方面的考虑，本文中使用 -plugin-dir 参数指定了插件安装的地址（docker镜像中插件安装在 /srv/terraform-plugins 文件夹下），如果所需插件在该文件夹下不存在，会报“插件未找到”的错误。若允许开发人员执行任意插件且网络畅通，可以使用缓存来加速Terraform init，具体可参考文档。

   • 第三步：检查Terraform语法是否正确

   • 第四步：使用Terraform plan命令，检查state文件和当前Terraform代码的配置差异，并将更改信息写入tf.out文件。

   • 第五步：使用Terraform-compliance插件进行合规审查， -f 参数指定合规审查规则的路径， -p 参数指定plan后的.out文件路径。

   • 当上述流程全部成功后，执行Terraform代码。执行完成后，最后在ECS上将该Pipeline的工作空间删除。

运行pipeline

1. 在JenkIns左侧边栏点击“Open Blue Ocean”，进入Blue Ocean页面。点击“运行”按钮，运行该pipeline。运行过程中可能出现jenkins权限不足的问题，注意为jenkins用户所在的用户组授予访问docker的权限。

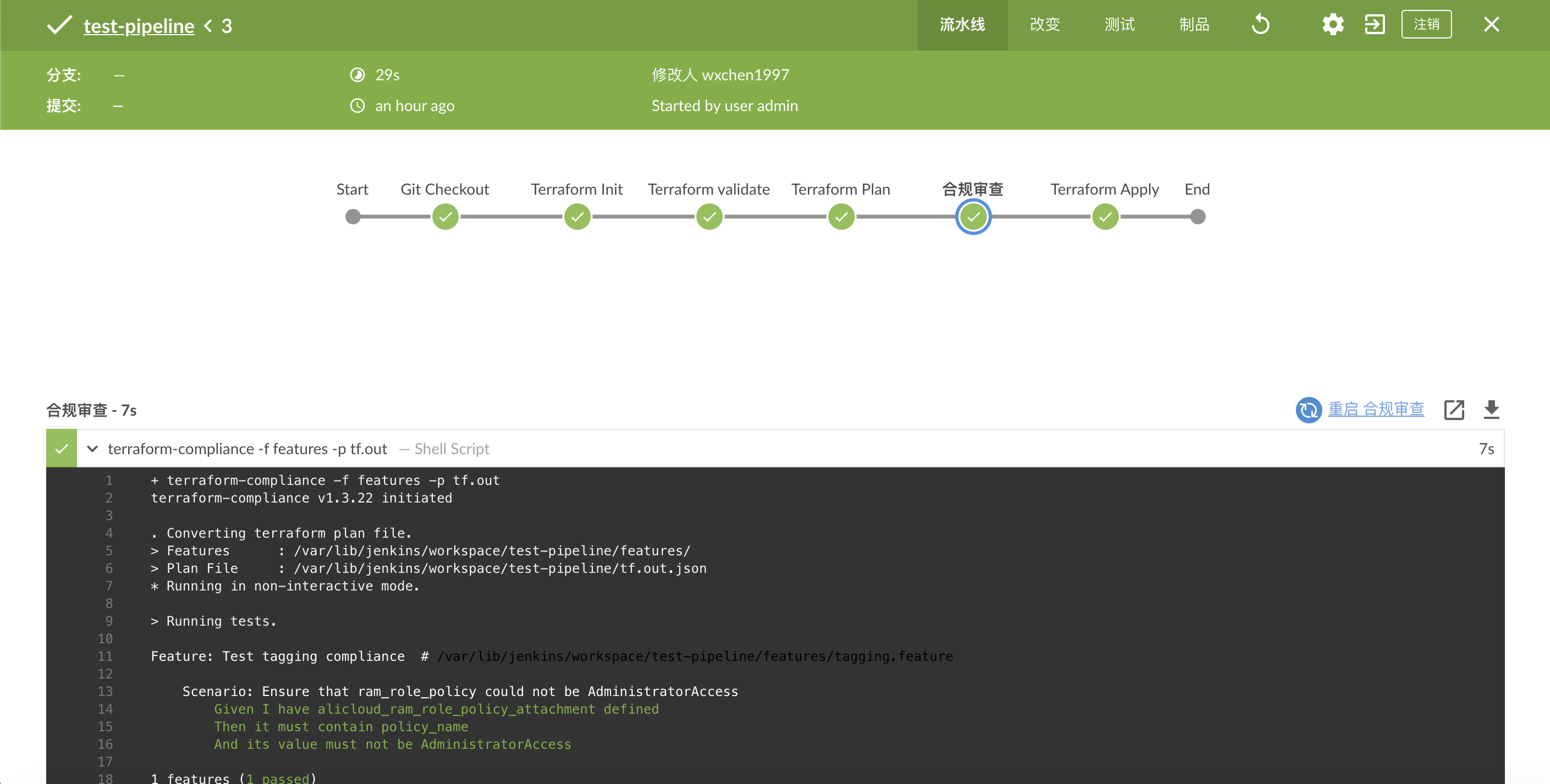

2. 运行完成后，查看每一个节点的运行日志。其中“合规审查”中可以看见合规审查的结果，由于我们给RAM用户授权的并非“AdministratorAccess”，因此合规审查通过。

3. 当我们将RAM用户的权限修改为“AdministratorAccess”时，重新将Terraform代码push到Git仓库，再次执行该流水线，会发现合规审查无法通过。

4. 至此，我们完成一个简易的Terraform流水线，用户可根据自身需求，修改Terraform代码、合规规则以及流水线的步骤。

发送邮件

Jenkins邮件配置

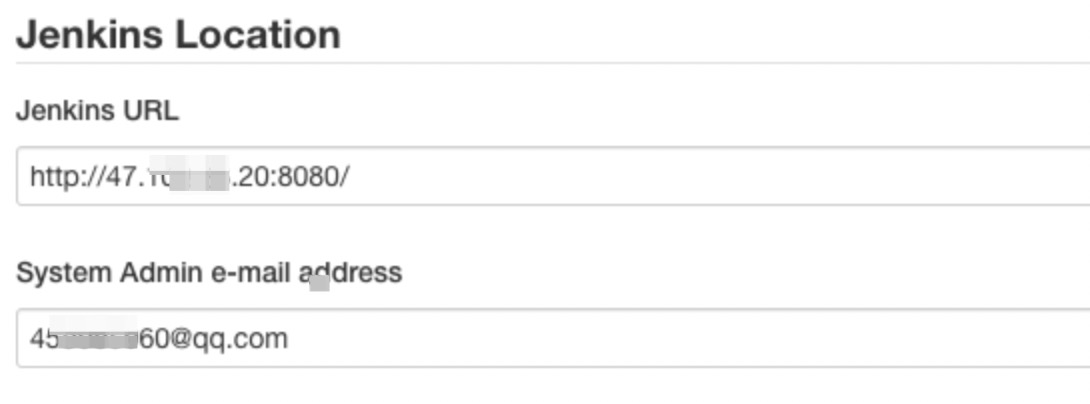

1. 点击左侧菜单栏“Manage Jenkins”-“Configure System”。填写“Jenkins Location”下的“System Admin e-mail address”。

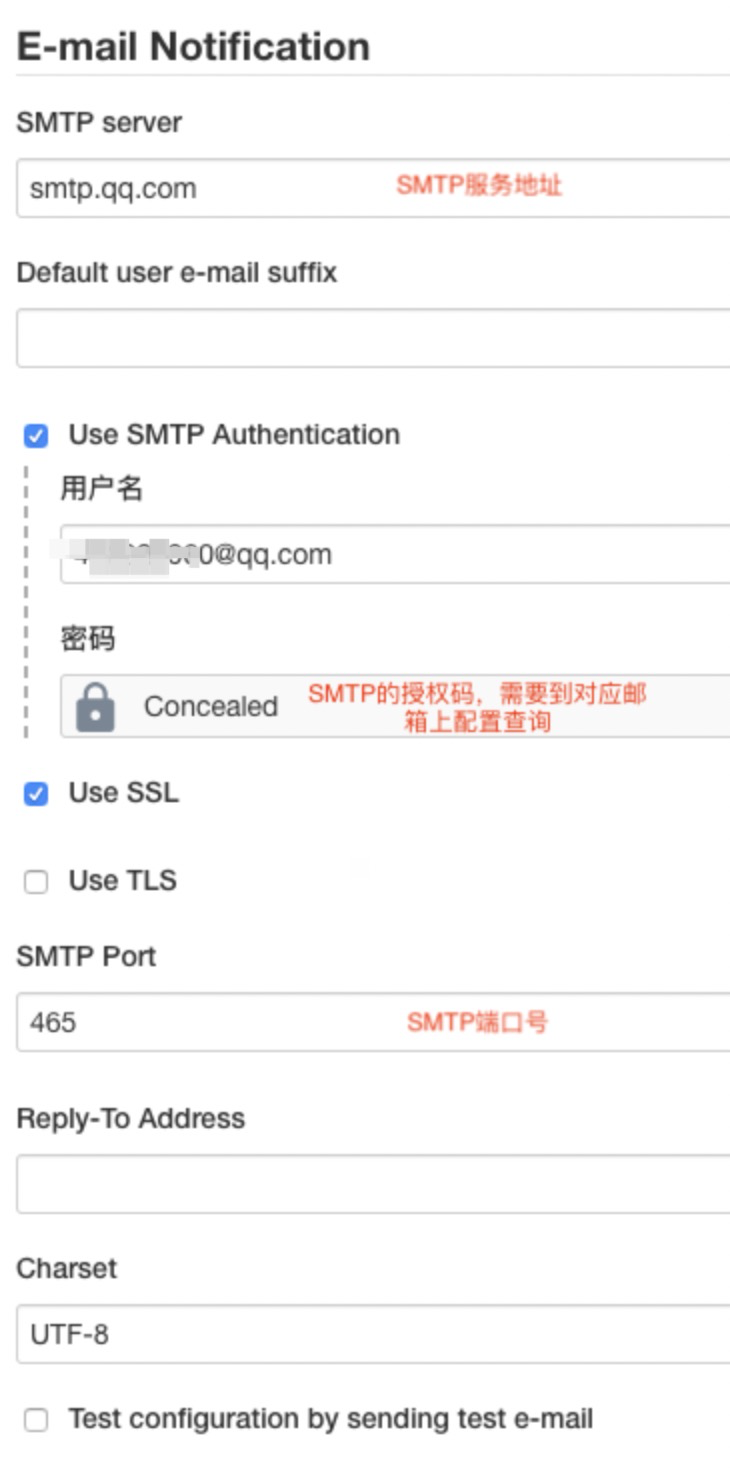

2. 填写“E-mail Notification”下的参数，该参数与所使用的邮箱有关。以QQ邮箱为例，配置如下图所示：

3. 我们可以勾选“Test configuration by sending test e-mail”选项，测试能否成功发送邮件。

Pipeline新增邮件发送步骤

1. 在Pipeline的post中添加以下代码，表示当Pipeline执行成功后发送邮件。

   post {
           success {
               echo 'successful,and send mail'
               mail body: 'current job ok', from: 'xxxx@qq.com', subject: 'account baseline success', to: 'xxx@gmail.com'
           }
       }

2. 执行该流水线，成功后查看目标邮箱是否收到邮件。

故障排除

Jenkins

Jenkins相关故障排除请参见官网。

Terraform

Terraform相关问题参见官方文档。
