背景图片层是基础平面地图-抢鲜版的子组件,能够使用自定义的图片类型来设置基础平面地图的背景。本文介绍背景图片层各配置项的含义。

单击子组件管理下方的背景图片层,进入配置面板配置背景图片层的样式和数据。
说明 如果子组件管理中没有背景图片层,说明您还未添加背景图片层子组件,请参见地图容器(v3.x版本)进行添加。

配置

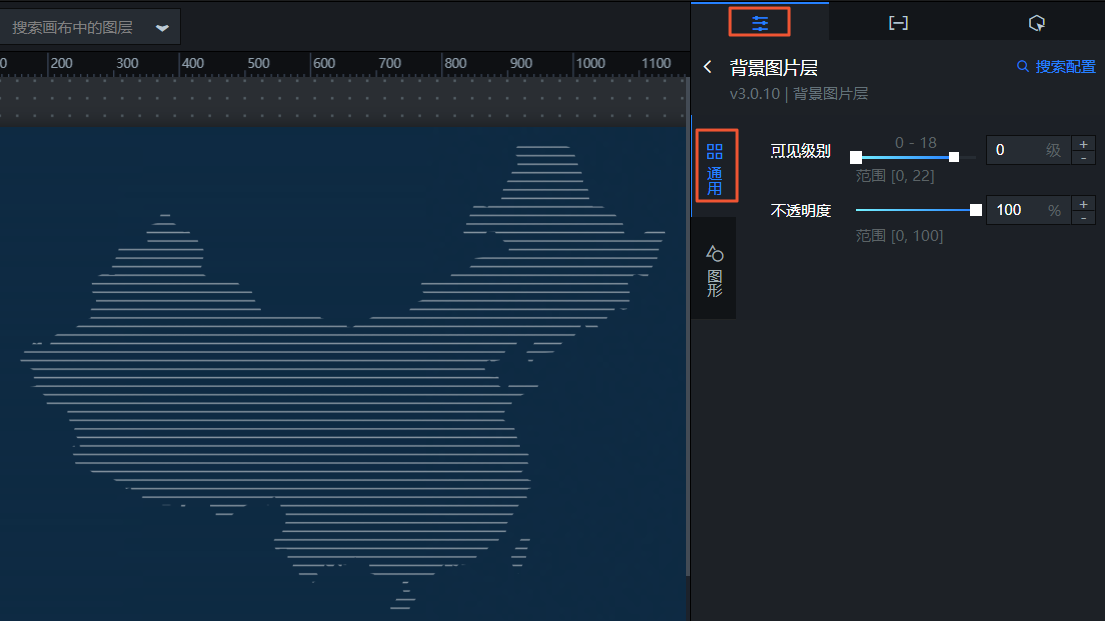

背景图片层配置面板
  • 搜索配置:单击配置面板右上角的搜索配置,可在搜索配置面板中输入您需要搜索的配置项名称,快速定位到该配置项,系统支持模糊匹配。详情请参见搜索资产配置
  • 通用:设置背景图片层的通用配置项。
    参数 说明
    可见级别 设置背景图片层的可见级别值,在设定的级别范围内可见,级别之外不可见。
    不透明度 背景图片层的不透明度,范围为0~100,单位%。数值越大背景图片层越不透明。
  • 图形:设置背景图片层的图形配置项。
    参数 说明
    填充类型 背景图片层中背景图片的填充类型,可选图片填充纹理平铺两种样式。
    图片形状 选择图片形状的样式,您可以单击样式右侧的下拉选项框,选择系统内置三种样式;也可在下拉框面板的输入框内自定义输入图片的URL地址,将远程服务器上的图片作为背景图;或者单击输入框右侧的上传按键图标,上传本地图片作为背景图。仅在填充类型选择图片填充时可配置。图片形状面板
    填充方式 选择一种背景图片填充的方法,可选充满适合拉伸。仅在填充类型选择图片填充时可配置。
    纹理形状 选择纹理形状的样式,您可以单击样式右侧的下拉选项框,选择系统内置九种纹理样式;也可在下拉框面板的输入框内自定义输入纹理图片的URL地址,将远程服务器上的纹理图片作为背景图;或者单击输入框右侧的上传按键图标,上传本地纹理图片作为背景图。仅在填充类型选择纹理平铺时可配置。纹理样式选择面板
    平铺尺寸 设置平铺的纹理图的宽度值和高度值,取值范围为0~100,单位px。

数据

数据面板
表 1. 字段说明
字段 说明
geometry 背景图片填充的裁剪边界数据范围值。默认状态下是整个中国地图范围数据。
表 2. 配置项说明
配置项 说明
受控模式 打开开关,资产初始化状态下不请求数据,仅通过回调ID或蓝图编辑器配置的方法发起请求数据;关闭开关,可以使用自动更新请求数据。开关默认为关闭状态。
自动更新请求 选中后可以设置动态轮询,还可以手动输入轮询的时间频次。取消选中后则不会自动更新,需要手动刷新页面,或通过蓝图编辑器和回调ID事件来触发请求更新数据。
数据源 单击配置数据源,可在设置数据源面板中修改数据源类型和数据查询代码、预览数据源返回结果以及查看数据响应结果,详情请参见配置资产数据
数据过滤器 数据过滤器提供数据结构转换、筛选和一些简单的计算功能。单击添加过滤器,可在设置数据源面板配置数据过滤器脚本,详情请参见过滤器使用说明
数据响应结果 展示数据请求的响应结果。当数据源发生改变时,可单击右侧的刷新图标 图标,实时查看数据响应结果。

交互

此组件没有交互事件。

蓝图编辑器交互配置

  1. 在画布编辑器页面,单击基础平面地图-抢鲜版子组件管理列表中背景图片层右侧的导出到蓝图编辑器图标。
  2. 单击页面左上角的蓝图图标图标。
  3. 在蓝图编辑器配置页面,单击导入节点栏内的背景图片层组件,在画布中可以看到如下图所示的背景图片层的蓝图编辑器配置参数。蓝图参数
    • 事件
      事件 说明
      当数据接口请求完成时 数据接口请求返回并经过过滤器处理后抛出的事件,同时抛出处理后的JSON格式的数据。具体数据示例请参见画布编辑器中组件右侧配置面板数据页签的数据响应结果区域。
      当数据接口请求失败时 数据接口请求失败时(请求失败的情况可能是:网络问题或接口报错等)返回并经过过滤器处理后抛出的事件,同时抛出处理后的JSON格式的数据。具体数据示例请参见画布编辑器中组件右侧配置面板数据页签的数据响应结果区域。
    • 动作
      动作 说明
      请求数据接口 重新请求服务端数据,上游数据处理节点或图层节点抛出的数据将作为参数。例如背景图片层配置了API数据源为http://api.test,传到请求数据接口动作的数据为{ id: '1'},则最终请求接口为http://api.test?id=1
      导入数据接口 按组件绘制格式处理数据后,导入组件,重新绘制。不需要重新请求服务端数据。具体数据示例请参见画布编辑器中组件右侧配置面板数据页签的数据响应结果区域。
      显示 显示组件,不需要参数。
      隐藏 隐藏组件,不需要参数。
