本文介绍如何使用IPsec-VPN在两个专有网络VPC（Virtual Private Cloud）之间建立安全连接，实现两个VPC内的资源互访。

场景示例

说明
  • VPN网关不支持建立跨境连接。使用IPsec-VPN建立VPC和VPC之间的连接时，两个VPC必须同属于中国内地地域或者同属于非中国内地地域。关于中国内地地域和非中国内地地域的说明，请参见中国内地和非中国内地包含的地域都有哪些？。
  • 在一个VPC属于中国内地地域，另一个VPC属于非中国内地地域的场景下，如果您需要在两个VPC之间建立连接，您可以使用云企业网产品。更多信息，请参见什么是云企业网。
  • 如果您要在跨地域的VPC之间建立IPsec-VPN连接，IPsec-VPN连接的网络质量会受公网质量的影响，推荐您使用云企业网建立VPC到VPC的连接。具体操作，请参见使用云企业网实现跨地域跨账号VPC互通（企业版）。

本文以下述场景为例。某企业在华东1（杭州）地域拥有一个VPC1，在华北1（青岛）地域拥有一个VPC2。两个VPC均已使用云服务器ECS（Elastic Compute Service）部署了业务，企业因后续发展，现在需要VPC1和VPC2中的业务可以互相访问。

出于建设安全的网络环境考虑，企业计划使用VPN网关产品，通过在两个VPC之间建立IPsec-VPN连接，对数据进行加密传输，实现资源的安全互访。

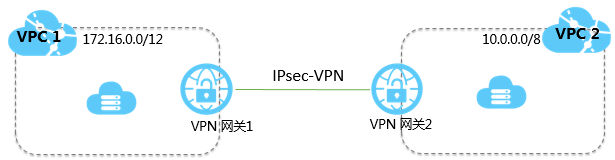

VPC之间互联

前提条件

  • 您已经在阿里云华东1（杭州）地域和华北1（青岛）地域分别创建了VPC1和VPC2，两个VPC中均使用ECS部署了相关业务。具体操作，请参见搭建IPv4专有网络。
    本示例VPC1和VPC2的配置如下表所示。
    重要 您可以自行规划VPC实例的网段，请确保要互通的网段之间没有重叠。
    VPC实例名称VPC实例所属地域VPC实例的网段VPC实例IDECS实例名称ECS实例的IP地址
    VPC1华东1（杭州）192.168.0.0/16vpc-bp1e0yx3nsosmitth****ECS1192.168.20.161
    VPC2华北1（青岛）10.0.0.0/16vpc-m5e83sapxp88cgp5f****ECS210.0.1.110
  • 您已经了解两个VPC中ECS实例所应用的安全组规则，并确保安全组规则允许两个ECS实例互访。具体操作，请参见查询安全组规则和添加安全组规则。

配置流程

VPC与VPC互通-配置流程

步骤一：创建VPN网关

  1. 登录VPN网关管理控制台。
  2. 在顶部菜单栏，选择VPN网关实例所属的地域。
    本示例选择华东1（杭州）。
    说明 VPN网关实例的地域和待关联的VPC实例的地域需相同。
  3. 在VPN网关页面，单击创建VPN网关。
  4. 在购买页面，根据以下信息配置VPN网关，然后单击立即购买并完成支付。
    配置项说明
    实例名称输入VPN网关实例的名称。本示例输入VPN网关1。
    地域和可用区选择VPN网关实例所属的地域。本示例选择华东1（杭州）。
    网关类型选择VPN网关实例的类型。本示例选择普通型。
    VPC选择VPN网关实例关联的VPC实例。本示例选择VPC1。
    指定交换机是否指定VPN网关创建在VPC实例中的某一个交换机下。本示例选择否。
    带宽规格选择VPN网关实例的公网带宽峰值。单位：Mbps。
    IPsec-VPN选择开启或关闭IPsec-VPN功能。本示例选择开启。
    SSL-VPN选择开启或关闭SSL-VPN功能。本示例选择关闭。
    计费周期

    选择购买时长。

    您可以选择是否自动续费：
    • 按月购买：自动续费周期为1个月。
    • 按年购买：自动续费周期为1年。
    服务关联角色单击创建关联角色，系统自动创建服务关联角色AliyunServiceRoleForVpn。

    VPN网关使用此角色来访问其他云产品中的资源，更多信息，请参见AliyunServiceRoleForVpn。

    若本配置项显示为已创建，则表示您的账号下已创建了该角色，无需重复创建。

    更多信息，请参见创建VPN网关实例。
  5. 返回VPN网关页面，查看已创建的VPN网关实例。
    创建VPN网关实例后，其状态是准备中，约1~5分钟会变成正常状态。正常状态表明VPN网关实例已经完成了初始化，可以正常使用。
  6. 重复步骤2至步骤4，在华北1（青岛）地域创建一个名称为VPN网关2的VPN网关实例，该VPN网关实例关联VPC2，其余配置与VPN网关1相同。
    创建完成后，两个VPN网关实例的信息如下表所示。
    地域VPN网关实例的名称VPN网关实例关联的VPC实例名称VPN网关实例IDVPN网关IP地址
    华东1（杭州）VPN网关1VPC1vpn-bp1l5zihic47jprwa****120.XX.XX.40
    华北1（青岛）VPN网关2VPC2vpn-m5eqjnr4ii6jajpms****118.XX.XX.20

步骤二：创建用户网关

  1. 在左侧导航栏，选择网间互联 > VPN > 用户网关。
  2. 在顶部菜单栏，选择用户网关实例的地域。
    说明 用户网关实例的地域必须和待连接的VPN网关实例的地域相同。
  3. 在用户网关页面，单击创建用户网关。
  4. 在创建用户网关面板，根据以下信息配置用户网关实例，然后单击确定。
    您需要在华东1（杭州）地域和华北1（青岛）地域分别创建一个用户网关实例，用户网关实例的配置请参见下表。
    配置项配置项说明华东1（杭州）华北1（青岛）
    名称输入用户网关实例的名称。Customer1Customer2
    IP地址输入用户网关实例的公网IP地址。本示例输入VPN网关2的IP地址118.XX.XX.20。
    说明 在本示例中VPC1和VPC2互为对方的用户网关。
    		本示例输入VPN网关1的IP地址120.XX.XX.40。

    更多信息，请参见创建用户网关。

    配置完成后，VPN网关实例、用户网关实例与VPC实例之间的对应关系如下表所示。
    地域VPC实例名称VPN网关实例名称用户网关实例名称用户网关实例ID用户网关IP地址
    华东1（杭州）VPC1VPN网关1Customer1cgw-bp1er5cw26c2b35vm****118.XX.XX.20
    华北1（青岛）VPC2VPN网关2Customer2cgw-m5e6qdvuxquse3fvm****120.XX.XX.40

步骤三：创建IPsec连接

VPN网关和用户网关创建完成后，您需要分别创建两个IPsec连接建立VPN加密通道。

  1. 在左侧导航栏，选择网间互联 > VPN > IPsec连接。
  2. 在顶部菜单栏，选择IPsec连接的地域。
  3. 在IPsec连接页面，单击创建IPsec连接。
  4. 在创建IPsec连接页面，根据以下信息配置IPsec连接，然后单击确定。
    您需要在华东1（杭州）地域和华北1（青岛）地域分别创建一个IPsec连接，IPsec连接的配置请参见下表。
    配置项配置项说明华东1（杭州）华北1（青岛）
    名称输入IPsec连接的名称。IPsec连接1IPsec连接2
    VPN网关选择已创建的VPN网关实例。VPN网关1VPN网关2
    用户网关选择已创建的用户网关实例。Customer1Customer2
    路由模式选择路由模式。选择目的路由模式。选择目的路由模式。
    立即生效选择是否立即生效。
    • 是：配置完成后立即进行协商。
    • 否：当有流量进入时进行协商。
    说明 使用VPN网关在两个VPC之间建立IPsec-VPN连接的场景下，推荐其中一个IPsec连接的立即生效配置为是，以便在配置完成后，两个VPC之间可以立即开始IPsec协议的协商。
    		本示例选择否。本示例选择是。
    预共享密钥输入预共享密钥。
    • 密钥长度为1~100个字符，支持数字、大小写英文字母及右侧字符~`!@#$%^&*()_-+={}[]\|;:',.<>/?。
    • 若您未指定预共享密钥，系统会随机生成一个16位的字符串作为预共享密钥。创建IPsec连接后，您可以通过编辑按钮查看系统生成的预共享密钥。具体操作，请参见修改IPsec连接。
    重要 IPsec连接及其对端配置的预共享密钥需一致，否则系统无法正常建立IPsec-VPN连接。
    		fddsFF123****

    其他选项使用默认配置。更多信息，请参见创建和管理IPsec连接。

  5. 在创建成功对话框中，单击确定。

步骤四：配置路由

  1. 在左侧导航栏，选择网间互联 > VPN > VPN网关。
  2. 在顶部菜单栏，选择VPN网关实例的地域。
  3. 在VPN网关页面，找到目标VPN网关实例，单击实例ID。
  4. 在目的路由表页签，单击添加路由条目。
  5. 在添加路由条目面板，根据以下信息配置目的路由，然后单击确定。
    您需要分别为VPN网关1和VPN网关2配置路由条目，配置信息如下表所示。
    配置项配置说明VPN网关1VPN网关2
    目标网段输入待互通的目标网段。输入VPC2的私网网段10.0.0.0/16。输入VPC1的私网网段192.168.0.0/16。
    下一跳类型选择下一跳的类型。选择IPsec连接。选择IPsec连接。
    下一跳选择下一跳。选择IPsec连接1。选择IPsec连接2。
    发布到VPC选择是否将新添加的路由发布到VPN网关关联的VPC中。本示例选择是。本示例选择是。
    权重选择路由的权重值。
    • 100：高优先级。
    • 0：低优先级。
    		本示例保持默认值100。本示例保持默认值100。
    更多信息，请参见添加目的路由。

步骤五：测试连通性

  1. 登录VPC1内的ECS1实例。
    关于如何登录ECS实例，请参见连接方式概述。
  2. 执行ping命令，访问ECS2实例，验证两个VPC之间的资源是否可以互访。
    ping <ECS2实例IP地址>

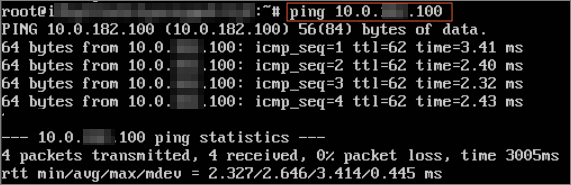

    收到如下所示的回复报文，则证明两个VPC之间的资源可以正常互访。

    VPC与VPC互通-连通性测试
