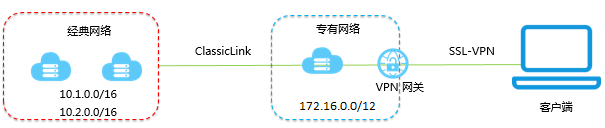

本文将介绍如何使用VPN网关的SSL-VPN功能从Linux客户端远程访问部署在经典网络中的云资源。

如果您已经配置了SSL-VPN,您仅需要根据文档中步骤五的步骤将经典网络中的ECS实例连接到VPC即可实现通过SSL-VPN远程接入经典网络的需求。



前提条件

在开始之前,确保您的环境满足以下条件:

  • 客户端能访问Internet。

  • 使用SSL-VPN功能,需要切换至新控制台,详情参见新控制台切换

  • 建议您创建一个新的VPC,并将VPC的网段设置为172.16.0.0/12。如果您选择用已有的VPC,VPC必须满足下表中的约束条件:
    VPC网段 限制
    172.16.0.0/12 该VPC中不存在目标网段为10.0.0.0/8的自定义路由条目。

    您可以在VPC控制台的路由表详情页面查看已添加的路由条目。

    192.168.0.0/16
    • 该VPC中不存在目标网段为10.0.0.0/8的自定义路由条目。

    • 需要在经典网络ECS实例中增加192.168.0.0/16指向私网网卡的路由。您可以使用提供的脚本添加路由,单击此处下载路由脚本。

      说明
      在运行脚本前,请仔细阅读脚本中包含的readme文件。

步骤一 创建VPN网关

如果您是经典网络,在VPC内购买的VPN网关配合ClassicLink功能也可以在经典网络中使用。

完成以下操作,创建VPN网关:

  1. 登录新版VPC管理控制台
  2. 在左侧导航栏,单击VPN > VPN网关
  3. 在VPN网关页面,单击创建VPN网关
  4. 在购买页面,配置VPN网关,完成支付。本操作中VPN网关的配置如下:
    • 地域:选择VPN网关的地域。本操作中选择 华东1(杭州)
      说明
      确保VPC的地域和VPN网关的地域相同。
    • 专有网络: 选择要连接的VPC。

    • 带宽规格:选择一个带宽规格。带宽规格是VPN网关所具备的公网带宽。

    • IPsec-VPN: 选择是否开启IPsec-VPN功能,IPsec-VPN功能适用于站点到站点的连接,可以根据您的实际需要选择开启。

    • SSL-VPN: 选择是否开启SSL-VPN功能。本操作选择开启

    • SSL并发连接数: 选择您需要同时连接的客户端最大规格。



  5. 返回VPN网关页面,查看创建的VPN网关。
    刚创建好的VPN网关的状态是准备中,约两分钟左右会变成正常状态。正常状态就表明VPN网关完成了初始化,可以正常使用了。
    说明
    VPN网关的创建一般需要1-5分钟。


步骤二 创建SSL服务端

完成以下操作,创建SSL服务端:

  1. 在专有网络的左侧导航栏,单击VPN > SSL服务端
  2. 单击创建SSL服务端。本操作中SSL服务端的配置如下:
    • 名称:输入SSL服务端的名称。

    • VPN网关:选择步骤一中创建的VPN网关。

    • 本端网段以CIDR地址块的形式输入要连接的经典网络ECS实例的内网网段。单击添加本端网段添加多个本端网段。

      在本例中,本端网段为10.1.0.0/16和10.2.0.0/16。
      说明
      如果新建ECS实例的IP地址不在已配置的本端网段内,需要添加对应的本端网段。
    • 客户端网段以CIDR地址块的形式输入客户端连接服务端时使用的IP地址。该客户端网段必须是VPN网关所在的VPC的网段的子集。

      在本例中,客户端网段为172.16.10.0/24。
      说明
      客户端网段不是您本地的客户端现有的地址,而是用来分配给客户端通过SSL VPN访问的IP地址。
    • 高级配置:使用默认高级配置。



步骤三 创建客户端证书

完成以下操作,创建客户端证书:

  1. 在专有网络的左侧导航栏,单击VPN > SSL客户端
  2. 单击创建SSL客户端证书
  3. 创建客户端证书对话框,输入客户端证书名称并选择对应的SSL服务端,然后单击确定
  4. SSL客户端页面,找到已创建的客户端证书,然后单击下载下载生成的客户端证书。


步骤四 客户端配置

完成以下操作,配置客户端:

  1. 执行以下命令安装OpenVPN客户端。
    brew install openvpn
    说明
    如果尚未安装homebrew,先安装homebrew。
  2. 将步骤三中下载的证书解压拷贝到配置目录并建立连接:
    1. 备份默认配置文件,然后执行以下命令删除默认配置文件:
      rm /usr/local/etc/openvpn/*
    2. 执行以下命令将文件拷贝到配置目录:
      cp cert_location /usr/local/etc/openvpn/

      cert_location是步骤三中下载的证书路径,比如: /Users/example/Downloads/certs6.zip

    3. 执行以下命令解压证书文件:
      unzip /usr/local/etc/openvpn/certs6.zip
    4. 执行以下命令发起连接:
      sudo /usr/local/opt/openvpn/sbin/openvpn --config /usr/local/etc/openvpn/config.ovpn

步骤五 建立ClassicLink连接

完成以下操作,建立ClassicLink连接:

  1. 登录专有网络管理控制台。
  2. 选择目标专有网络的地域,然后单击目标专有网络的ID链接。
  3. 专有网络详情页面,单击开启ClassicLink
  4. 在弹出的对话框,单击确定
  5. 登录ECS管理控制台。
  6. 在左侧导航栏,单击实例
  7. 选择一个或多个目标经典网络的ECS实例,单击更多 > 连接专有网络


  8. 在弹出的对话框中选择目标VPC,单击确定
  9. 在左侧导航栏,单击网络和安全 > 安全组
  10. 安全组列表页面,单击内网入方向页签,然后单击添加安全组规则。按照如下配置添加安全组规则:
    • 规则方向:入方向

    • 授权策略:允许

    • 协议类型:全部

    • 授权类型:地址段访问

    • 授权对象:输入需要通过VPN网关访问本ECS实例的私网地址,如172.16.3.44/32。

      在Mac终端执行 ifconfig命令,在返回的网络配置信息中找到类似 inet 172.16.10.6 --> 172.16.10.5 netmask 0xffffffff的信息,其中 172.16.10.6就是客户端IP(安全组中配置的授权对象)。
      说明
      如果无法通过VPN网关访问ECS实例,可能是客户端IP发生了变化,您需要重新添加安全组规则。


  11. 返回ECS管理控制台,单击右侧的配置图标,在弹出的对话框中选中连接状态,然后单击确定


  12. 查看ECS实例的连接状态。


    配置完成后,您就可以从Linux客户端访问已连接的经典网络ECS实例中部署的应用了。
