本文介绍流图操作步骤及案例。

图表升级

日志服务新增统计图表Pro版本，用于展示查询分析结果。统计图表Pro版本支持更强大的可视化功能，例如合并多个查询分析结果集在同一个表格中展示、针对字段进行个性化设置等。您在普通版本的流图中单击迁移，即可将普通版本的流图一键转换为Pro版本。关于流图Pro版本的更多信息，请参见流图（Pro版本）。
重要
  • 普通版本将被逐步自动升级为Pro版本。
  • 升级为Pro版本后，不可回退为普通版本。

简介

流图（Flow Chart）也称为主题河流图（ThemeRiver），是围绕中心轴线进行布局的一种堆叠面积图。不同颜色的条带状分支代表了不同的分类信息，条状带的宽度映射了对应的数值大小。此外，原数据集中的时间属性，默认映射到X轴上，是一个三维关系的展现。

流图可以通过图表类型切换为线图和柱状图，需要注意的是柱状图默认以层叠形式展现，不同分类数据的起点是从上个柱状的顶部开始。

使用步骤

  1. 登录日志服务控制台。
  2. 在Project列表区域，单击目标Project。
  3. 在日志存储 > 日志库页签中，单击目标Logstore。
  4. 输入查询和分析语句，然后单击15分钟（相对），设置查询和分析的时间范围。

    更多信息，请参见查询和分析。

  5. 在统计图表页签中，单击流图-001图标。

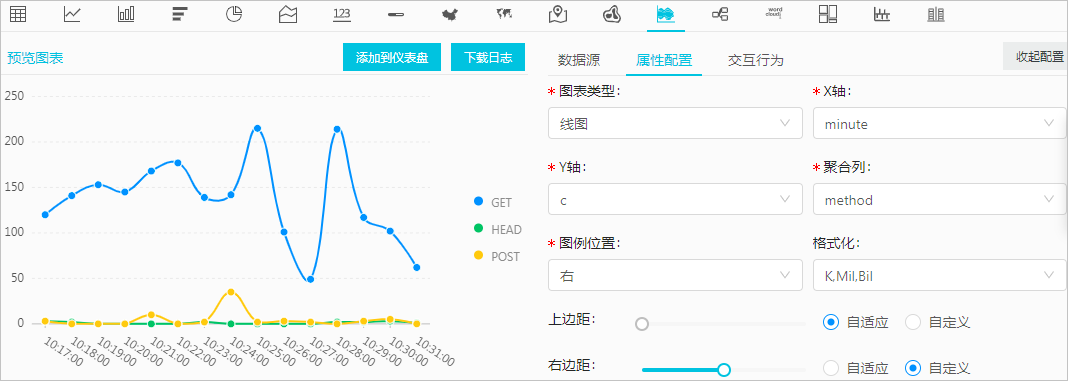

  6. 在属性配置页签中，配置图表属性。
    • 面积图
      参数说明
      图表类型通过面积图展示查询结果。
      X轴一般为有序数据类别（时间序列）。
      Y轴可以配置一列或多列数据对应到左轴数值区间。
      聚合列需要在第三维上聚合的字段信息。
      详情列鼠标悬浮在图表上，显示详情信息。
      图例位置图例在图表中的位置，可以配置为上、下、左和右。
      格式化将数据按照指定格式进行显示。
      图例宽度设置图例的宽度。
      X轴刻度密度设置X轴的刻度密度。
      开启指标筛选开启该功能后，可筛选指标维度。
      时序序列设置X轴为时序字段。
      时间格式设置用于解析时序序列的时间格式。
      边距坐标轴距离图表边界距离，包括上、下、左、右边距。

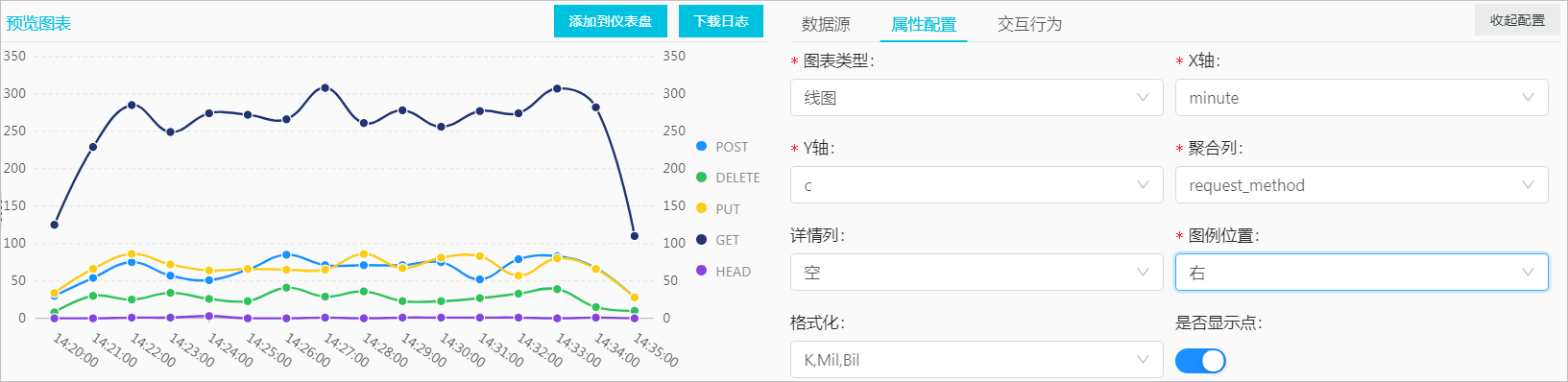

    • 线图
      参数说明
      图表类型通过线图展示查询结果。
      X轴一般为有序数据类别（时间序列）。
      Y轴可以配置一列或多列数据对应到左轴数值区间。
      聚合列需要在第三维上聚合的字段信息。
      详情列鼠标悬浮在图表上，显示详情信息。
      图例位置图例在图表中的位置，可以配置为上、下、左和右。
      格式化将数据按照指定格式进行显示。
      是否显示点开启该功能后，在线上显示连接点。
      图例宽度设置图例的宽度。
      X轴刻度密度设置X轴的刻度密度。
      开启指标筛选开启该功能后，可筛选指标维度。
      添加横线开启该功能后，在图表上添加水平横线。

      单击添加横线，可设置横线颜色和对应Y轴的值。

      时序序列设置X轴为时序字段。
      时间格式设置用于解析时序序列的时间格式。
      边距坐标轴距离图表边界距离，包括上、下、左、右边距。
    • 柱状图
      参数说明
      图表类型通过柱状图展示查询结果。
      柱状图分组开启该功能，将柱状图分组展示。如果未开启，则柱状图为层叠展示。
      X轴一般为有序数据类别（时间序列）。
      Y轴可以配置一列或多列数据对应到左轴数值区间。
      聚合列需要在第三维上聚合的信息。
      详情列鼠标悬浮在图表上，显示详情信息。
      图例位置图例在图表中的位置，可以配置为上、下、左和右。
      格式化将数据按照指定格式进行显示。
      图例宽度设置图例的宽度。
      X轴刻度密度设置X轴的刻度密度。
      开启指标筛选开启该功能后，可筛选指标维度。
      时序序列设置X轴为时序字段。
      时间格式设置用于解析时序序列的时间格式。
      边距坐标轴距离图表边界距离，包括上、下、左、右边距。
    • 交叉图
      参数说明
      图表类型通过交叉图展示查询结果。
      行选择目标字段，该字段及字段值为交叉表中第一列的内容。
      数值列展示聚合列中所选字段对应的数值。
      聚合列需要在第三维上聚合的信息。
      详情列鼠标悬浮在图表上，显示详情信息。
      格式化将数据按照指定格式进行显示。
      每页条数每页显示的数据条数。
      关闭排序功能开启后即可关闭排序功能。
      关闭搜索功能开启后即可关闭搜索功能。
      开启指标筛选开启该功能后，可筛选指标维度。
      时序序列设置X轴为时序字段。
      时间格式设置用于解析时序序列的时间格式。

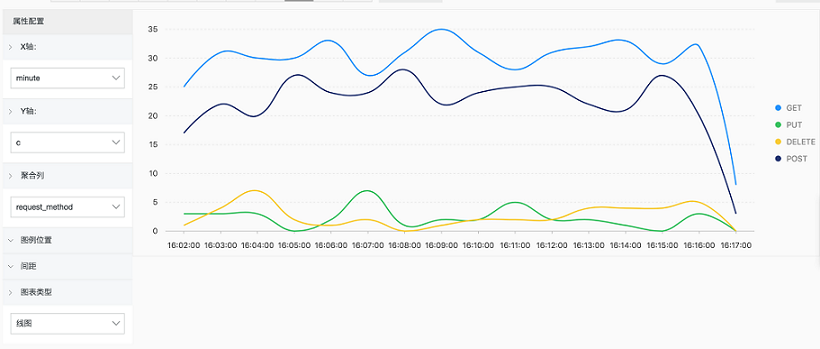

示例

流图适合三维关系的展示，例如时间-分类-数值。查询分析语句如下所示：

* | select date_format(from_unixtime(__time__ - __time__% 60), '%H:%i:%S') as minute, count(1) as c,  request_method group by minute, request_method order by minute asc limit 100000

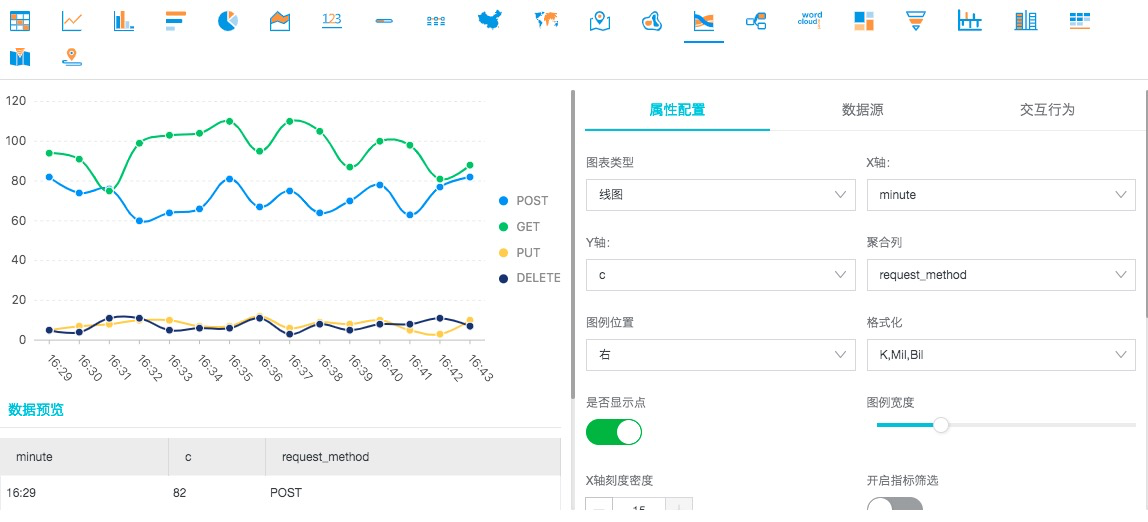

X轴选择minute，Y轴选择c，聚合列选择request_method。

流图
