环形柱状图

功能概述

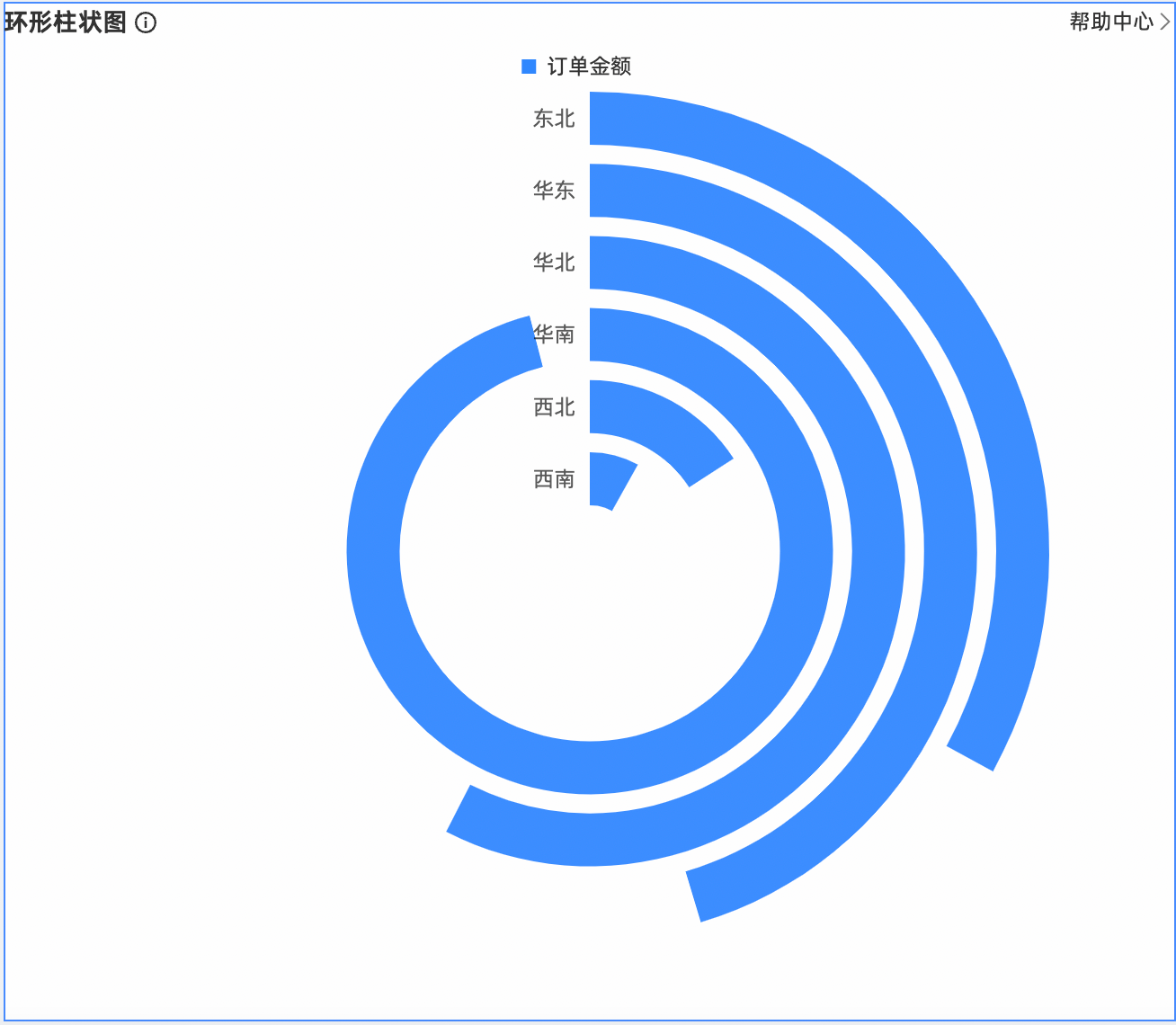

  环形柱状图是Quick BI可视化组件库中隶属于“柱/条图类”的一种图表。它以环形布局展示柱状图，主要用于比较不同类别的数据大小或展示数据随某个维度的变化趋势。与传统柱状图类似，用户可以通过柱子的“长度”（在此图中表现为沿圆周的弧长或径向的长度，取决于具体实现）来直观地比较数值差异。

核心优势

• 视觉吸引力：相较于标准柱状图，环形布局提供了新颖的视觉呈现方式。

• 数据比较：清晰地展示各类别数值的相对大小。

• 内置计算：支持Quick BI强大的计算能力，如快速配置同环比、累计值等（需在数据准备或字段配置中实现）。

• 样式丰富：提供灵活的样式配置选项，如自定义配色、标签、图例、坐标轴、提示信息等。

典型应用场景

适用于需要对比不同项目、区域或时间点的数据，且希望以非传统、更具视觉冲击力的方式呈现的场合。

使用限制

为确保图表正确渲染和有效解读，环形柱状图在配置时有以下字段限制：

• 类别轴/维度：仅支持放入1个维度字段。该维度决定了环形图上扇区的划分依据（例如：按区域、产品类型等划分）。

• 值轴/度量：仅支持放入1个度量字段。该度量决定了每个类别对应柱子的“长度”或数值大小（例如：订单金额、销售数量等）。

操作步骤

在仪表板编辑模式下，您可以按照以下步骤添加和配置环形柱状图：

添加图表

• 在仪表板编辑界面的左侧图表列表中，找到“柱/条图类”。

• 选择“环形柱状图”并将其拖拽到画布上。

配置数据字段

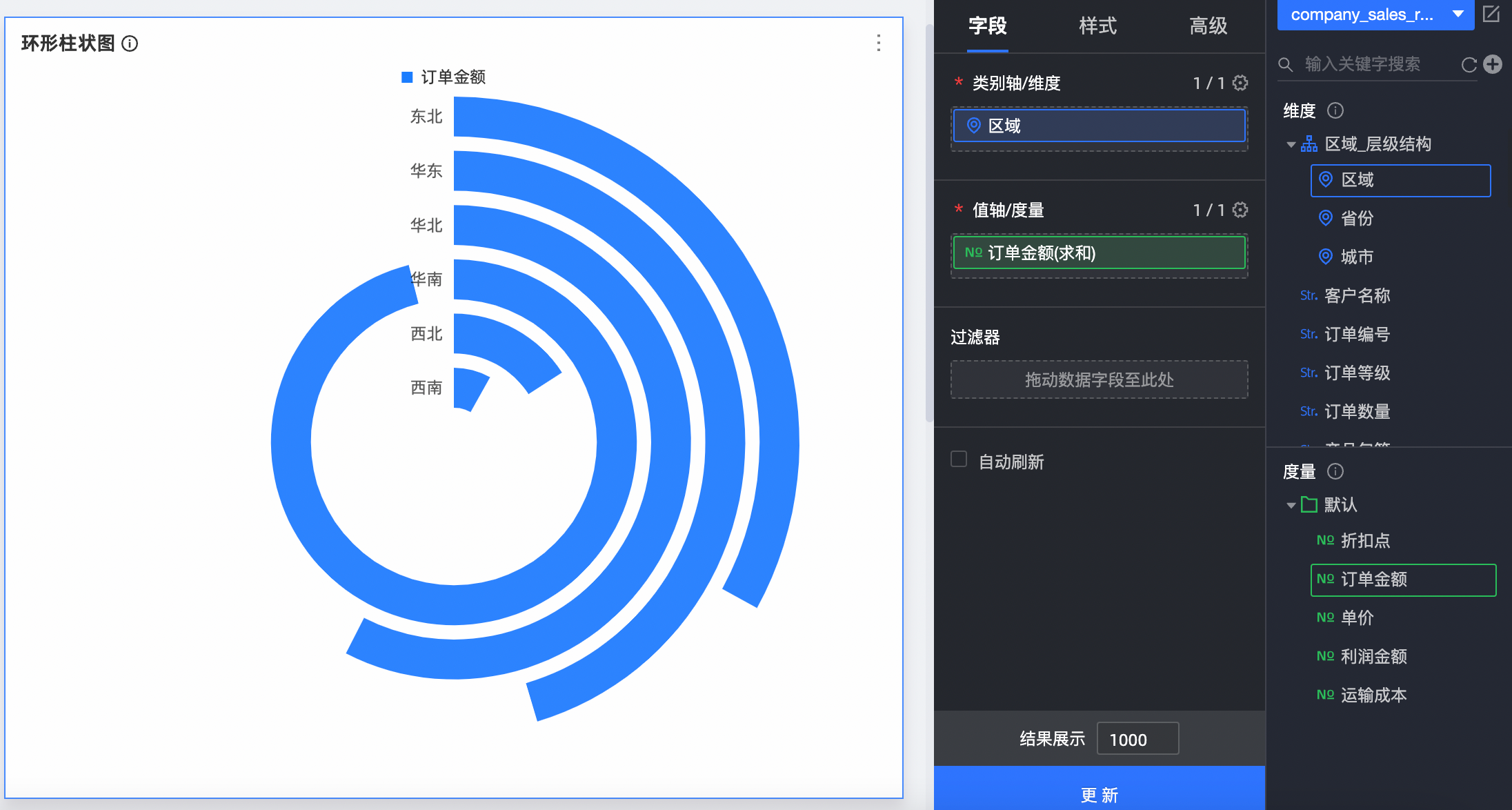

• 选中图表，在右侧的“字段”配置面板中：


  • 从“维度”列表中，找到您想作为分类依据的字段（如“区域”），将其拖拽或双击添加到“类别轴/维度”区域。

  • 从“度量”列表中，找到您想展示其数值大小的字段（如“订单金额”），将其拖拽或双击添加到“值轴/度量”区域。

• 配置完字段后，点击面板下方的“更新”按钮，图表将根据所选数据进行渲染。

• 数据筛选（可选）：如果只需要展示部分数据，可以在“过滤器”区域添加维度或度量字段进行筛选。


• 自动刷新（可选）：设置图表按固定时间间隔自动更新数据（开通后可能会导致频繁查询数据库影响数据库使用，请谨慎开启！），默认关闭。例如，选中该选项并设置时长为5，单位选择分。则每间隔5分钟，系统自动刷新该图表的数据。


配置图表样式

• 切换到右侧的“样式”配置面板。

  • 您可以使用顶部的搜索框快速查找配置项，同时单击右侧支持操作展开/收起全部类别。

• 绘图区域：设置环形柱体的配色方案。可以选择系统预设方案或自定义颜色。

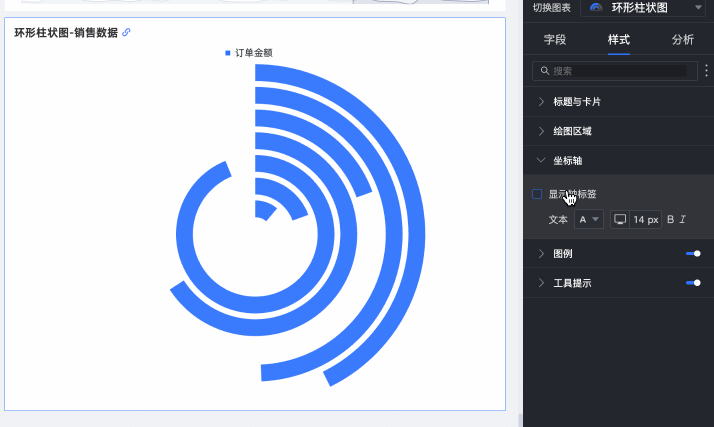

• 坐标轴：控制轴标签（通常是类别标签）的显示与隐藏，以及标签的文本样式（字体、大小、颜色等）。

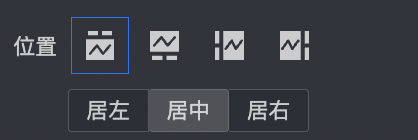

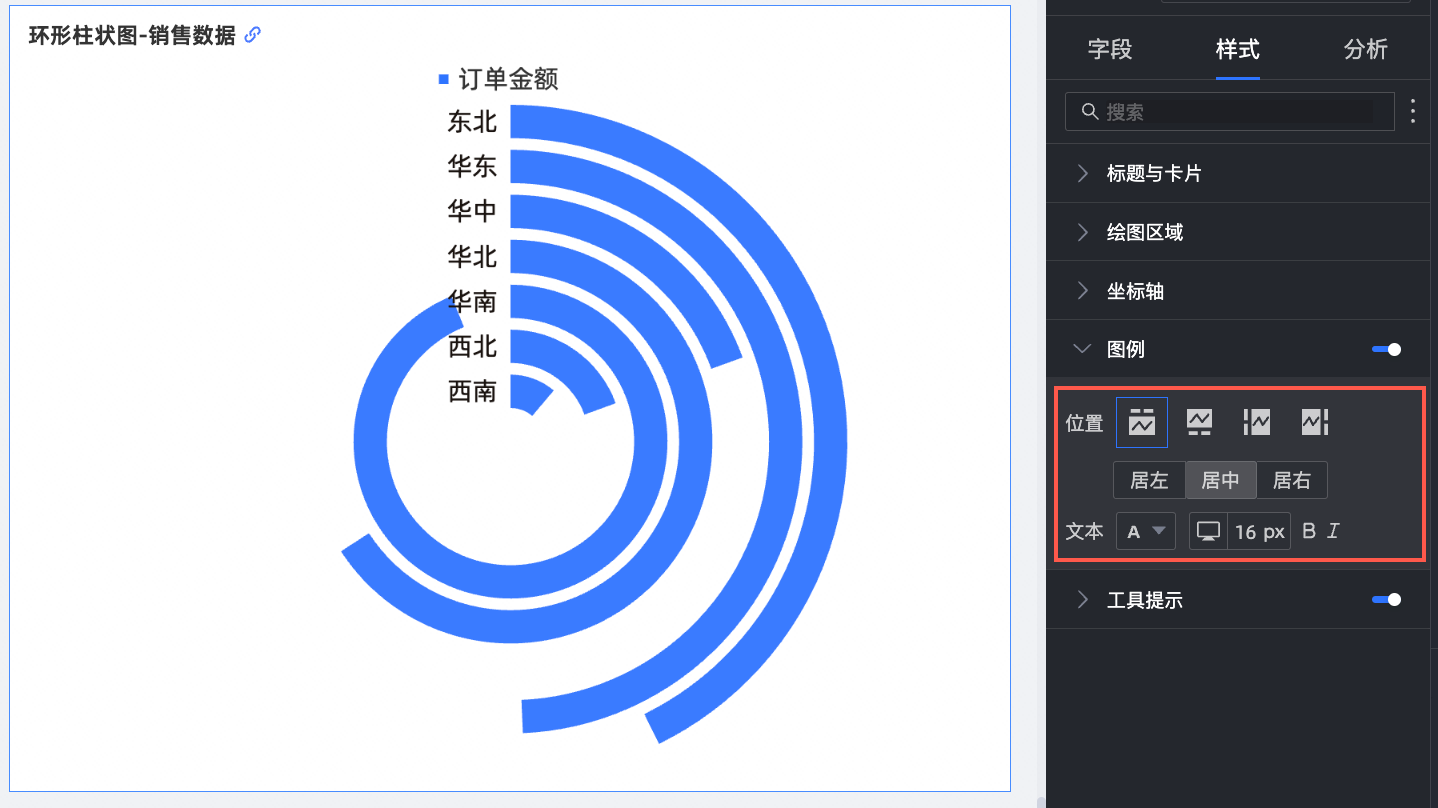

• 图例：设置是否显示图例，调整图例的显示位置（如顶部、底部、左侧、右侧），以及图例文本的样式。


  •

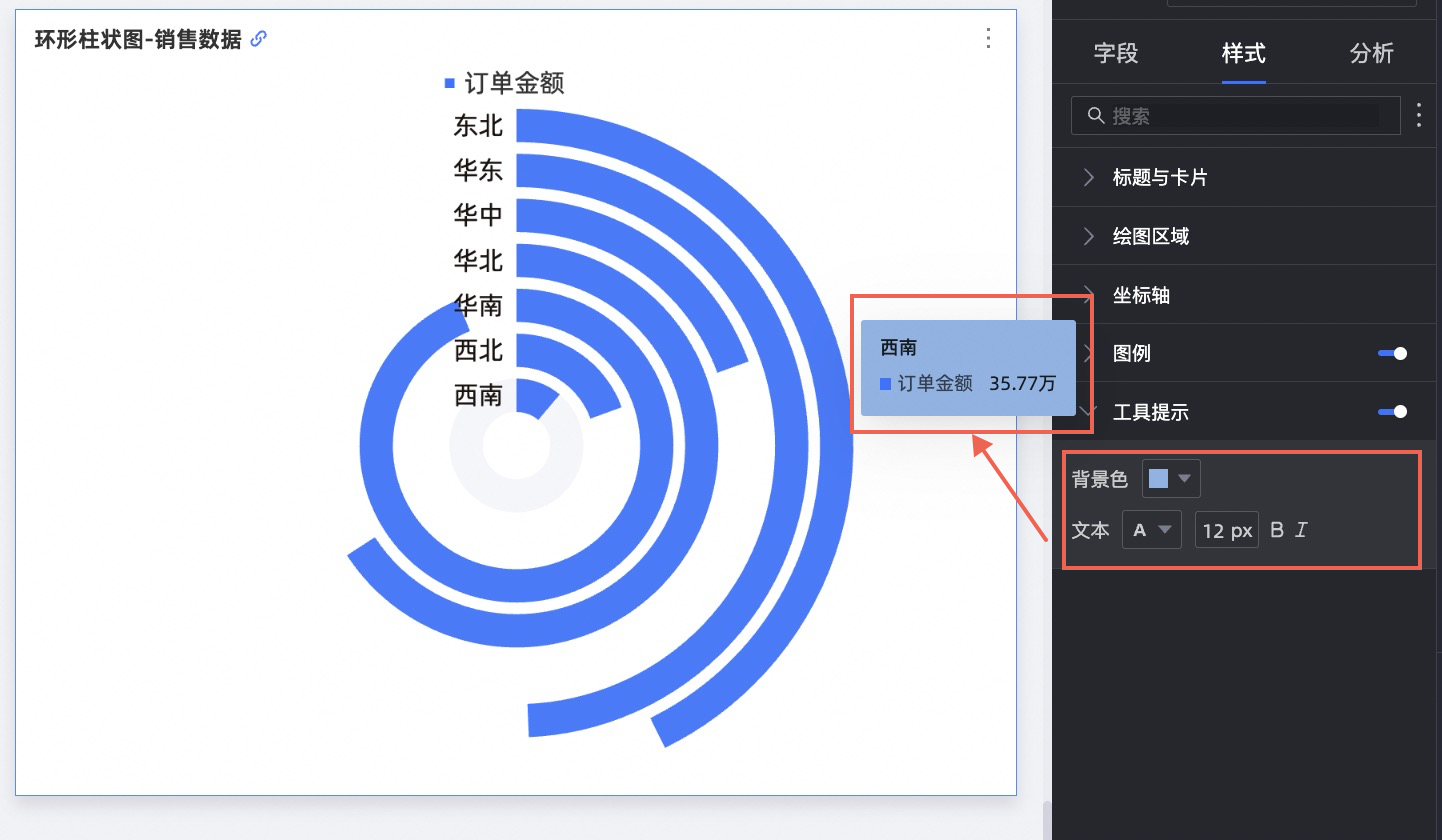

• 工具提示：配置鼠标悬停在图表上时显示的提示信息。可设置展示方式（按单个数据点或按整个维值类别显示）、背景色和文本样式

  •

• 标题区：配置图表的标题、备注、尾注、背景、边框等通用卡片样式（具体请参见Quick BI图表标题区配置说明）。

配置分析功能

• 切换到右侧的“高级”或“分析”配置面板（具体名称可能因版本略有不同）。

• 数据交互：


  • 钻取：如果您的数据具有层级关系（例如“区域”下有“省份”），并且已在字段面板设置了钻取层级，可以在此配置钻取相关的展示样式。

  • 联动：设置该图表与其他图表之间的联动关系。当用户在此图表上选择某个类别时，其他关联图表可以自动筛选显示相关数据。

  • 跳转：配置图表的跳转功能。用户点击图表的特定区域时，可以跳转到另一个仪表板页面、报表或外部链接，并支持传递参数。


常见问题 (FAQ)

问：环形柱状图最多可以放几个维度和度量字段？答：环形柱状图有严格的字段限制，只能放置1个维度字段到“类别轴/维度”区域，以及1个度量字段到“值轴/度量”区域。

问：如何修改环形柱状图中各个柱子的颜色？答：在图表的“样式”配置面板中，找到“绘图区域”或类似的颜色配置选项，您可以在这里选择预设的配色方案或自定义每个类别的颜色。

问：环形柱状图的柱子能显示百分比吗？答：标准的环形柱状图主要用于展示度量字段的绝对数值大小。如果您需要展示各类别占总体的百分比，建议使用饼图、环图或在数据准备阶段计算出百分比值作为一个新的度量字段，再放入环形柱状图的值轴。

问：图表上的图例挡住了部分图形，如何调整？答：在“样式”配置面板中找到“图例”设置。您可以更改图例的“位置”（例如，从默认的右侧改为顶部或底部），或者如果图例信息不是必需的，也可以选择直接“隐藏”图例。

问：我希望点击图上的某个区域（如“华东地区”），就能看到华东地区的详细销售数据仪表板，如何实现？答：这可以通过配置“跳转”功能实现。在图表的“高级”或“分析”配置面板中找到“数据交互”下的“跳转”选项。设置跳转类型为“仪表板”，选择目标仪表板，并配置好需要传递的参数（例如，将当前点击的“区域”值传递给目标仪表板的区域筛选器）。
