联动

为便于多维数据分析,Quick BI提供了钻取、联动和跳转功能。本文为您介绍联动的使用场景及操作方法。

使用场景

联动操作允许用户通过一个图表的交互或条件选择,来动态更新另一个或多个图表的内容。

  • 场景描述:在销售数据看板中,想要查看「华东」这一指定区域的销售情况、运输成本等不同信息,就可以通过选中某个地图图表的「华东」区域来联动其他图表组件实现。

  • 联动效果:当报表查看者在地图上点击「华东」区域时,报表中的其余图表同步更新为展示「华东」区域的销售情况、运输成本等信息。

使用限制

  • 支持使用联动功能的图表如下。

    • 表格:交叉表、明细表、趋势分析表、多维分析表、热力图。

    • 指标图:指标看板、指标趋势图、翻牌器、进度条、仪表盘、水波图、指标拆解树、指标关系图。

    • 线/面图:线图、面积图、堆积图、百分比堆积图、组合图。

    • 柱/条图:柱图、堆积柱状图、百分比柱状图、环形柱状图、排行榜、条形图、堆积条形图、百分比条形图、动态条形图、瀑布图、子弹图、箱形图。

    • 饼/环图:饼图、玫瑰图、旭日图、雷达图、矩形树图。

    • 气泡/散点图:气泡图、散点图、分面散点图。

    • 漏斗/转化关系:漏斗图、对比漏斗图、来源去向图、桑基图。

    • 地理:色彩地图、气泡地图、热力地图、楼宇热力图、飞线地图、符号地图。

    • 其他:词云图、时间轴。

应用效果图

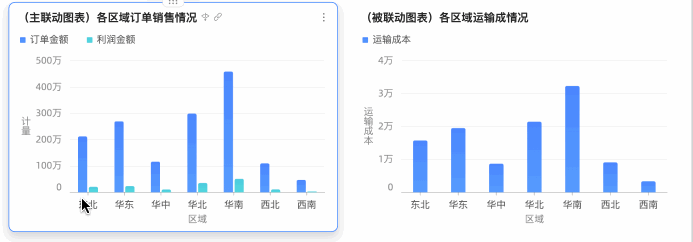

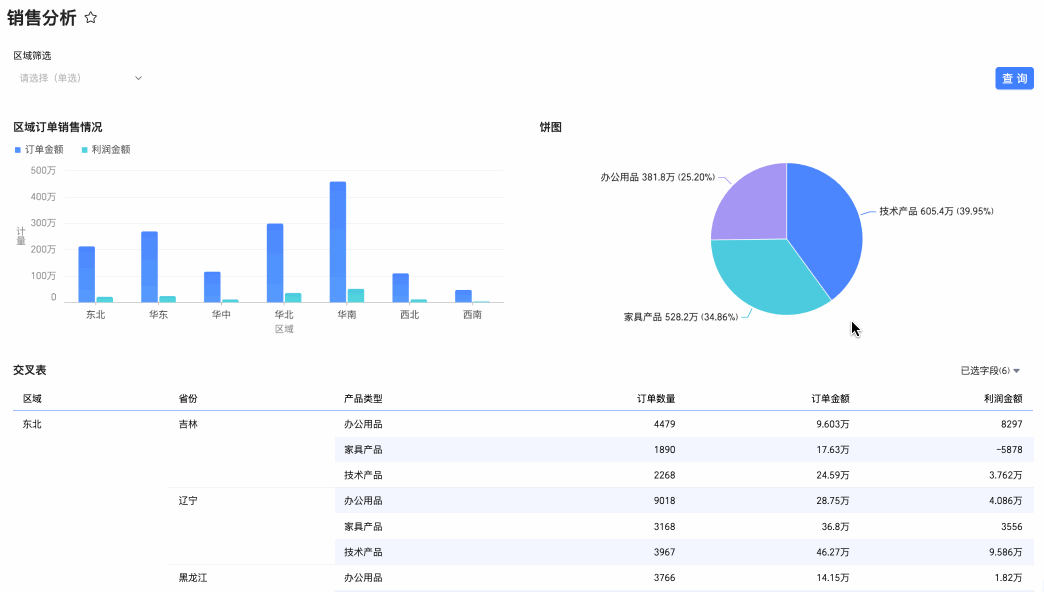

当您单击区域订单销售情况中的华东区域时,区域订单数量概览以及产品销售详情中联动展示华东区域的相关数据,单击区域订单数量概览中的中级订单等级时,区域订单销售情况以及产品销售详情中联动展示华东区域下中级订单等级的相关数据情况。

自动联动效果

操作步骤

在仪表板编辑页面中进行图表的联动设置。您可以选择使用自动联动功能,或为某一图表单独手动设置联动信息。同时,您也可以将图表的被联动方式设置为筛选联动高亮联动

配置内容

说明

设置类型

自动联动

为仪表板内使用相同数据集的图表设置自动关联。具体操作说明请参见配置自动联动image

手动联动

为仪表板内某一图表单独手动设置联动。具体操作说明请参见配置手动联动image

被联动方式

筛选联动

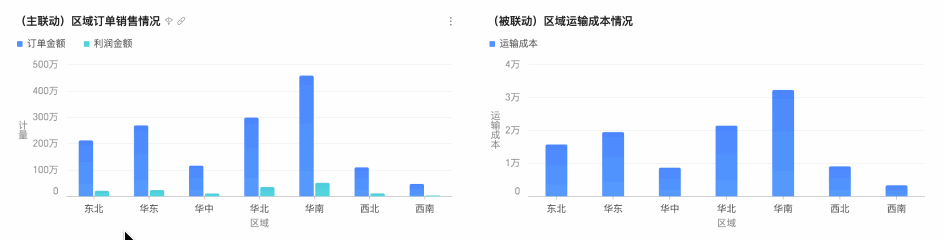

在某一图表上选择特定的数据后,其他相关联的图表会根据已选定的条件自动更新,且只呈现符合筛选条件的数据结果。该方式可以通过排除不相关数据来聚焦于特定的问题或数据范围,适用于深入分析特定数据集或群体特征的场景。p880925

高亮联动

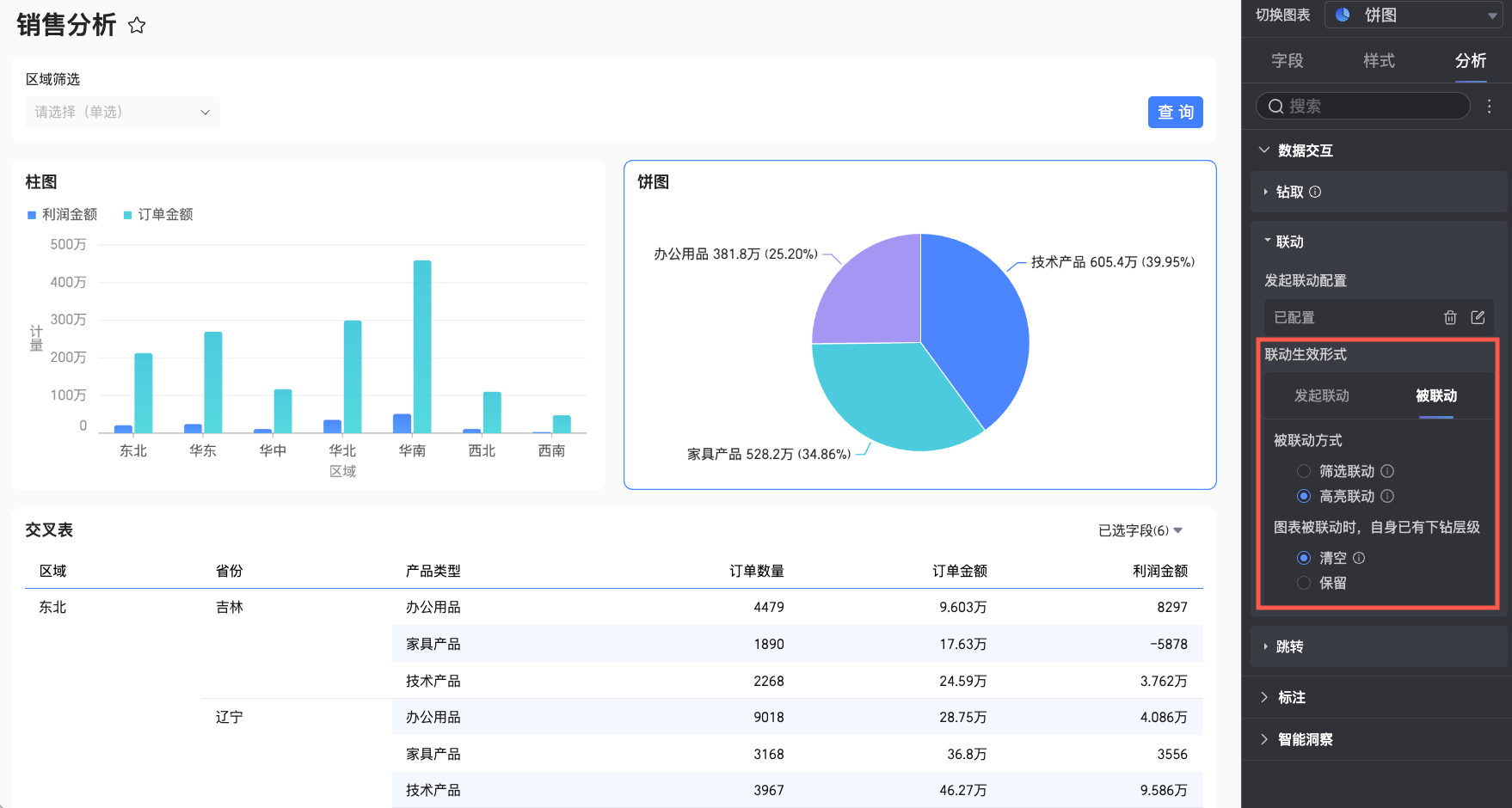

在某一图表上选择特定的数据后,其他相关联图表中的对应数据会被高亮显示,且其余数据仍然显示,不被滤除。该方式可以在保留全局视角的同时,快速突出显示或比较特定数据,适用于需要同时查看整体情况和特定数据的场景。p880944

说明

仅以下图表支持设置高亮联动:

  • 柱/条图:柱图、堆积柱状图、百分比堆积柱状图、排行榜、条形图、堆积条形图、百分比条形图。

  • 饼/环图:饼图、玫瑰图、矩形树图。

配置自动联动

自动联动模式下,仪表板内使用相同数据集的图表将会自动关联

开启自动联动

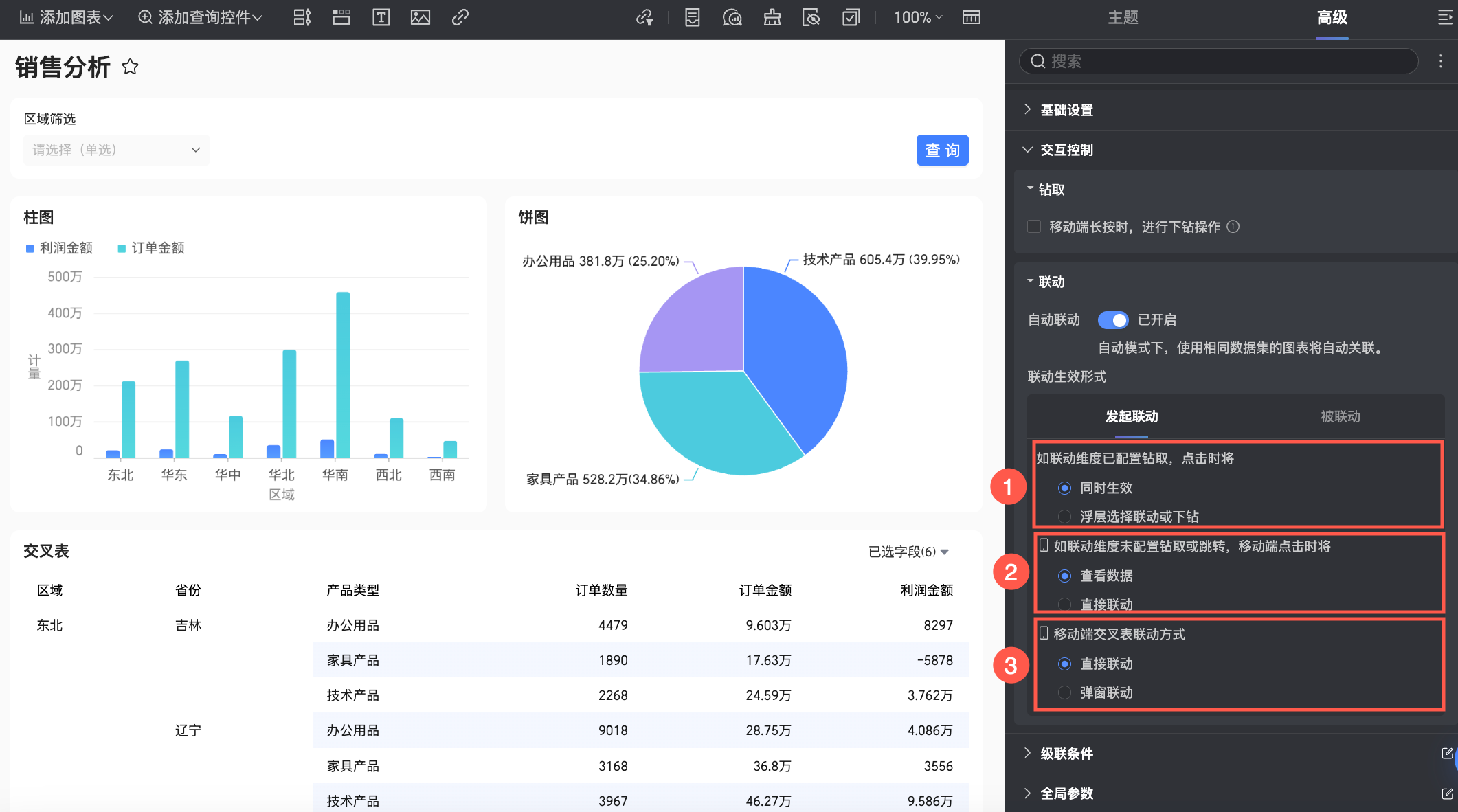

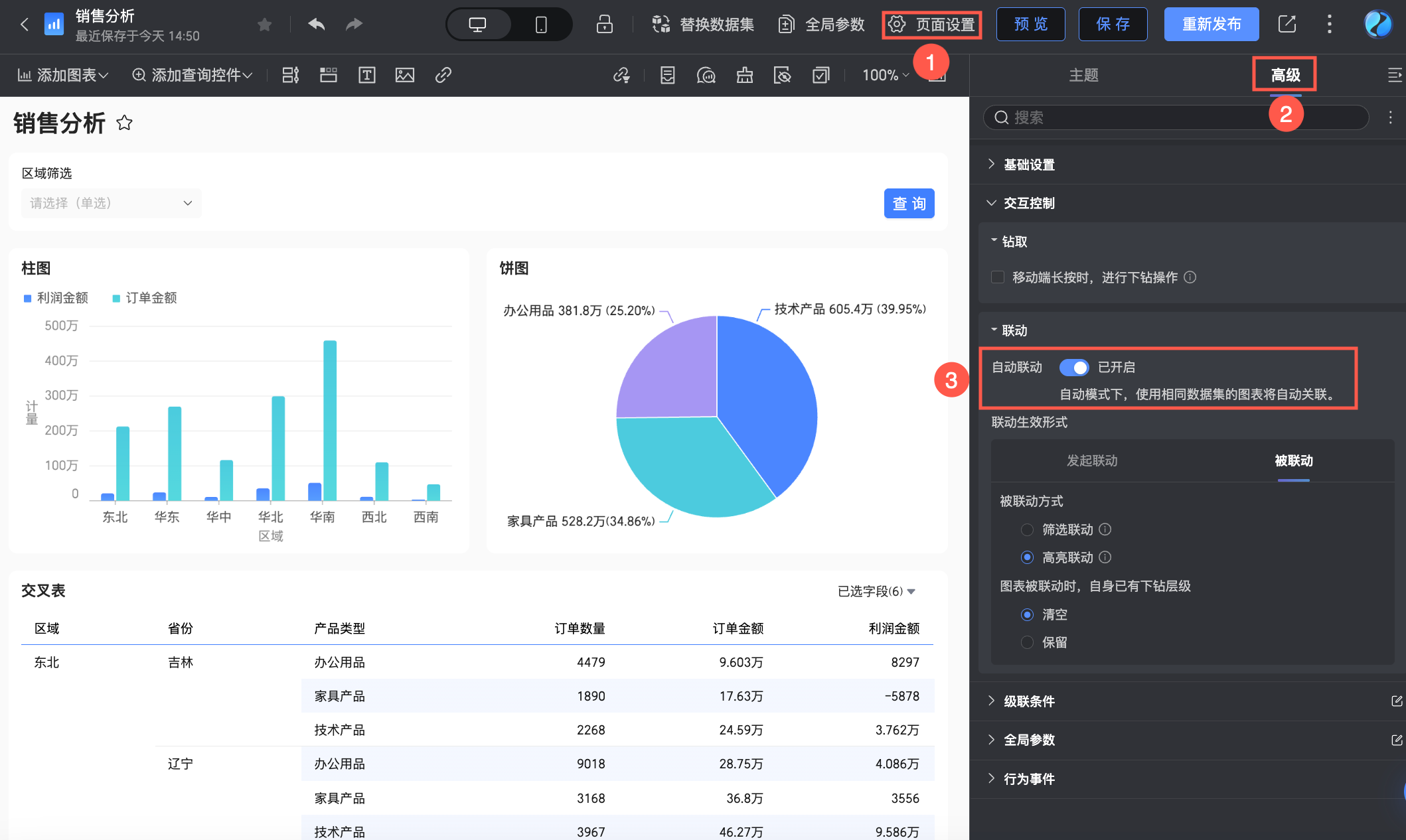

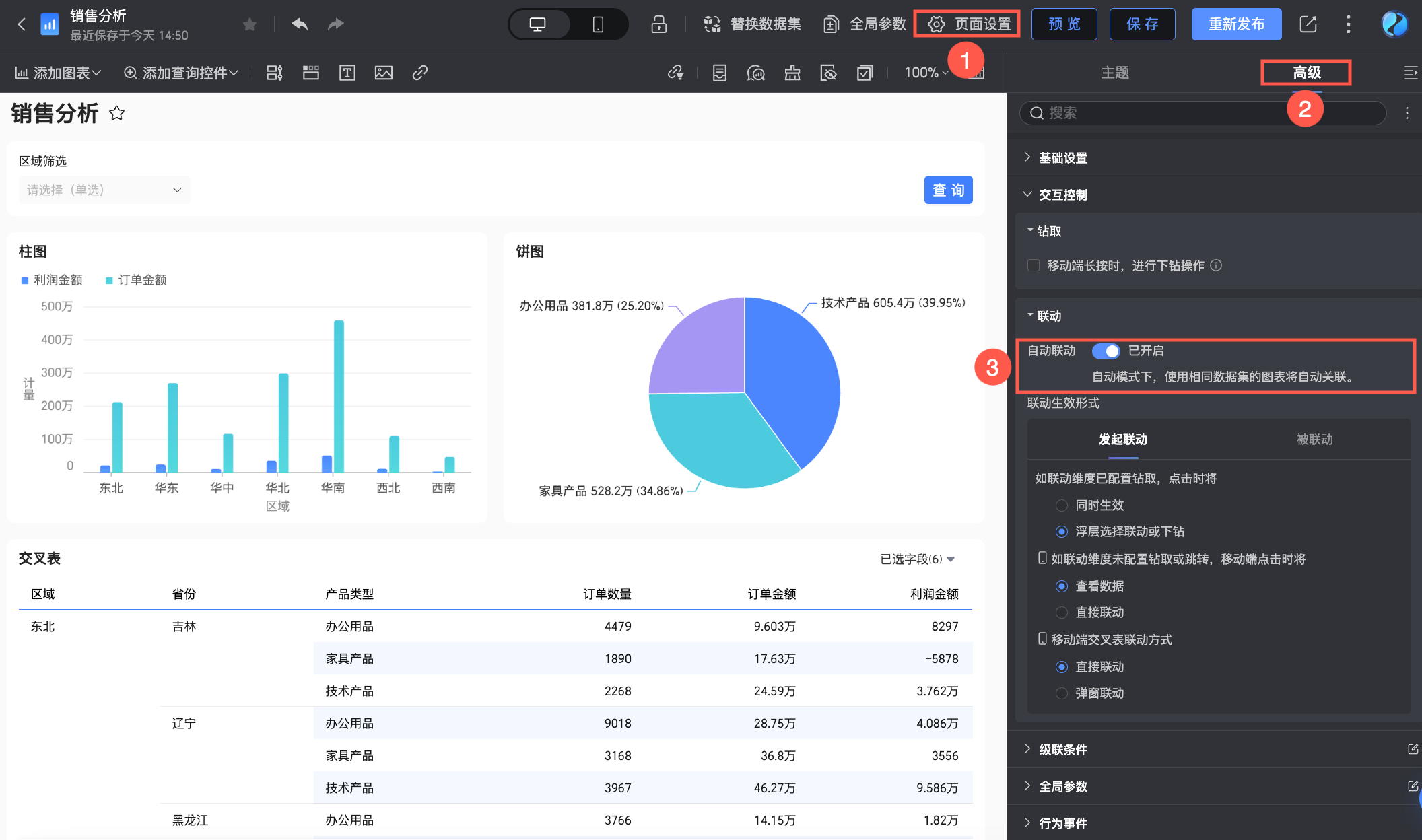

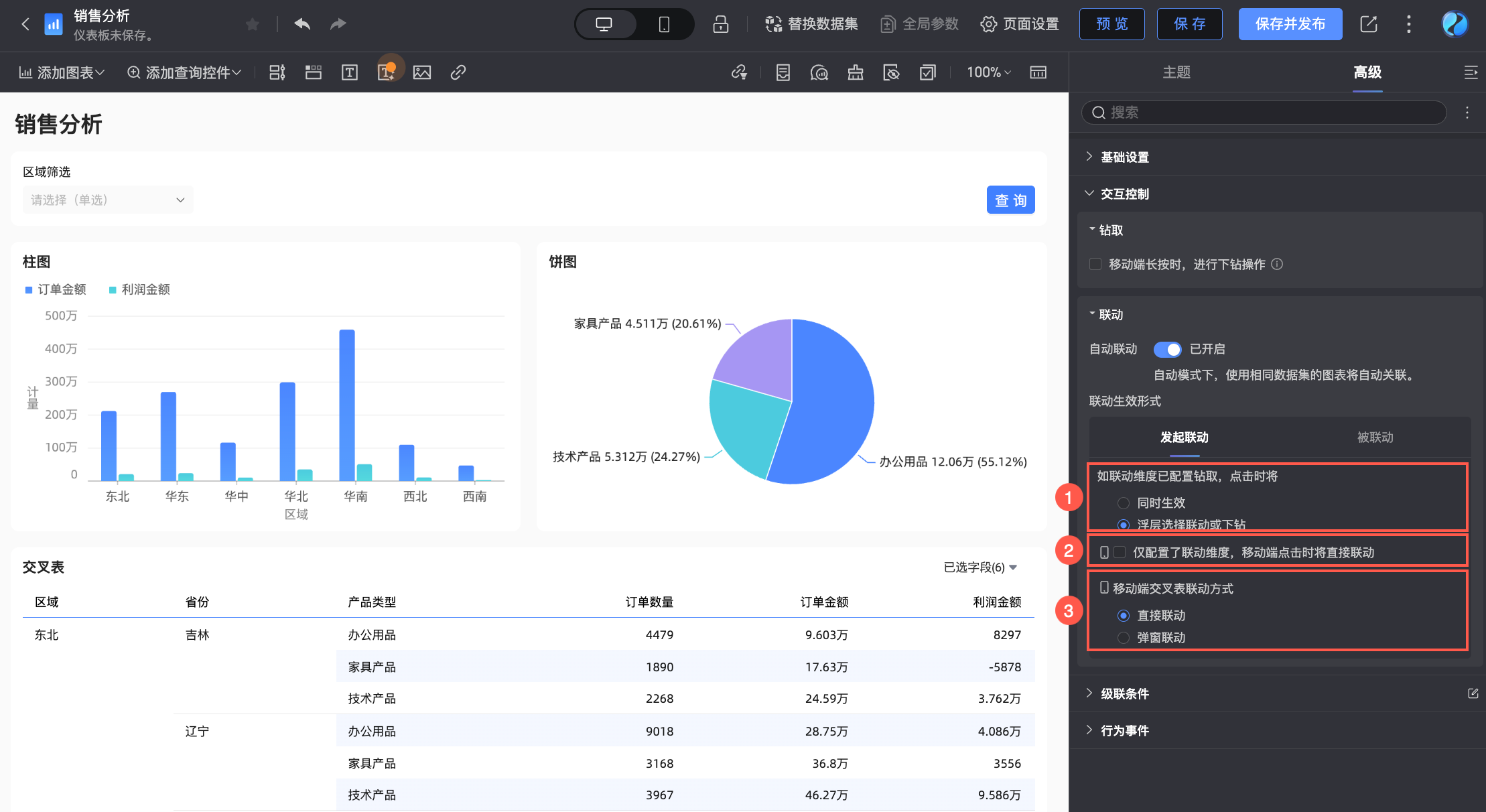

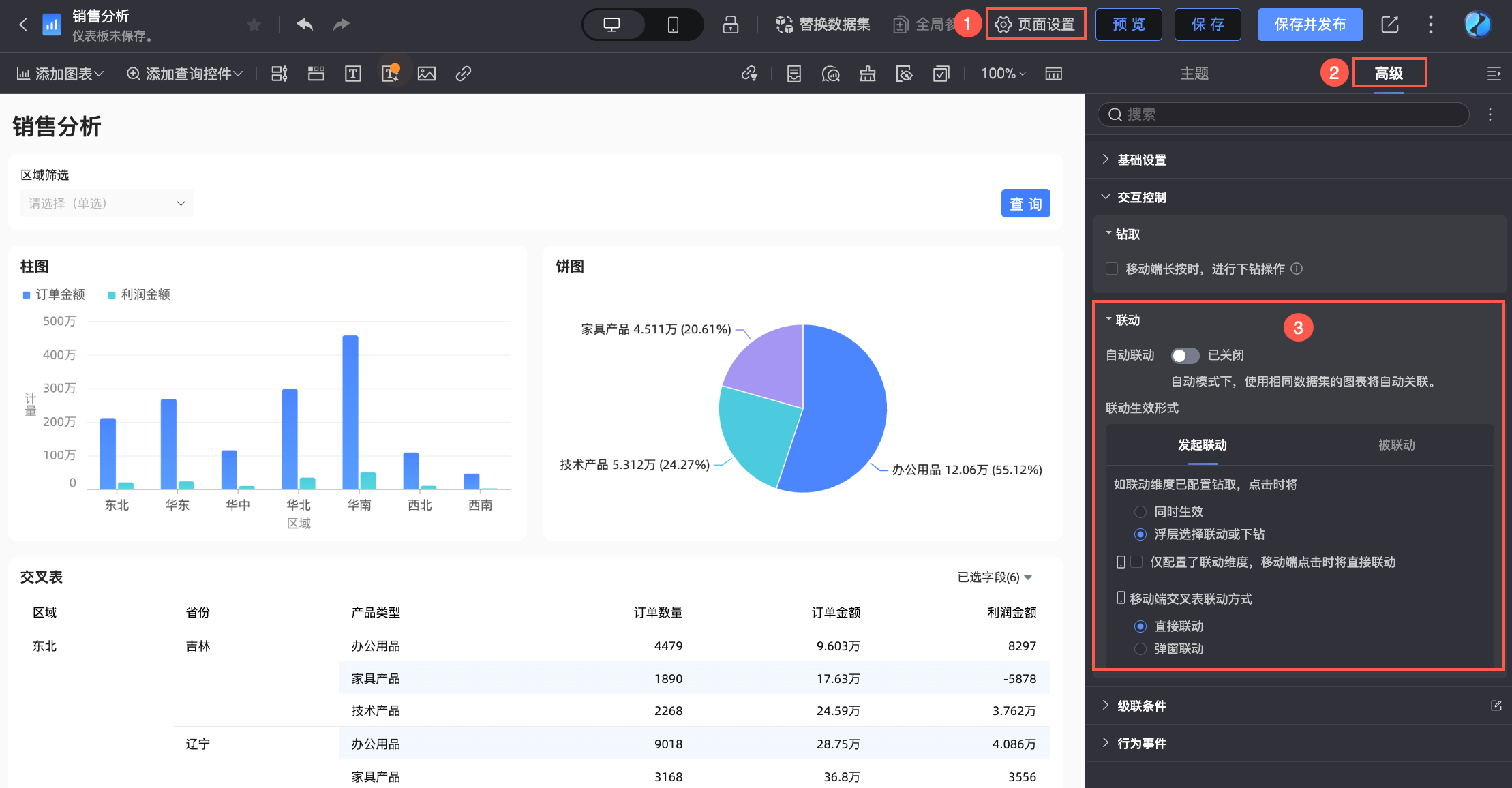

  1. 在仪表板公司大盘数据中单击页面设置,选择高级页面中的交互控制区域,开启自动联动

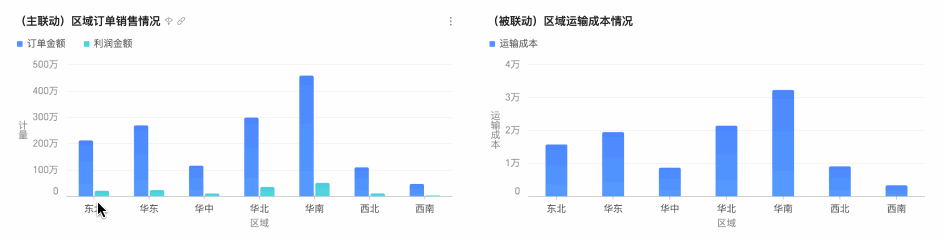

    开启后,仪表板中所有同数据集下的图表之间将自动关联,如单击区域订单销售情况中的华东区域时,其他图表自动联动显示华东区域的数据情况。

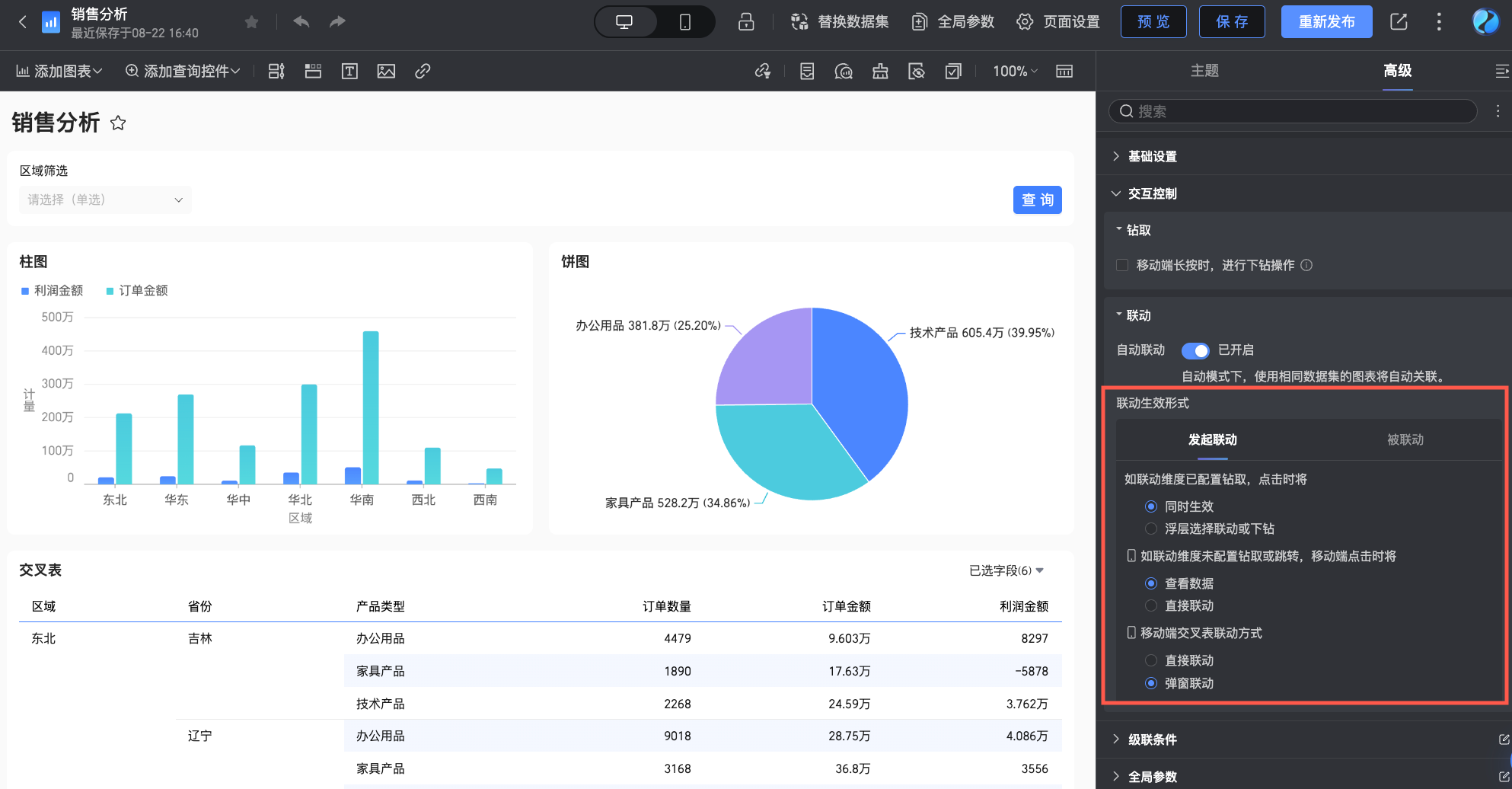

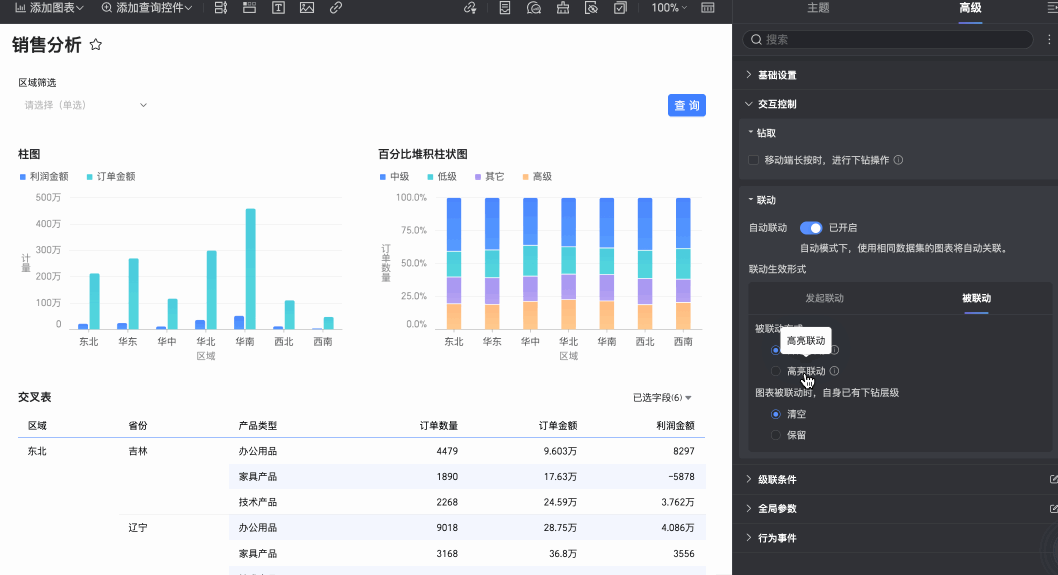

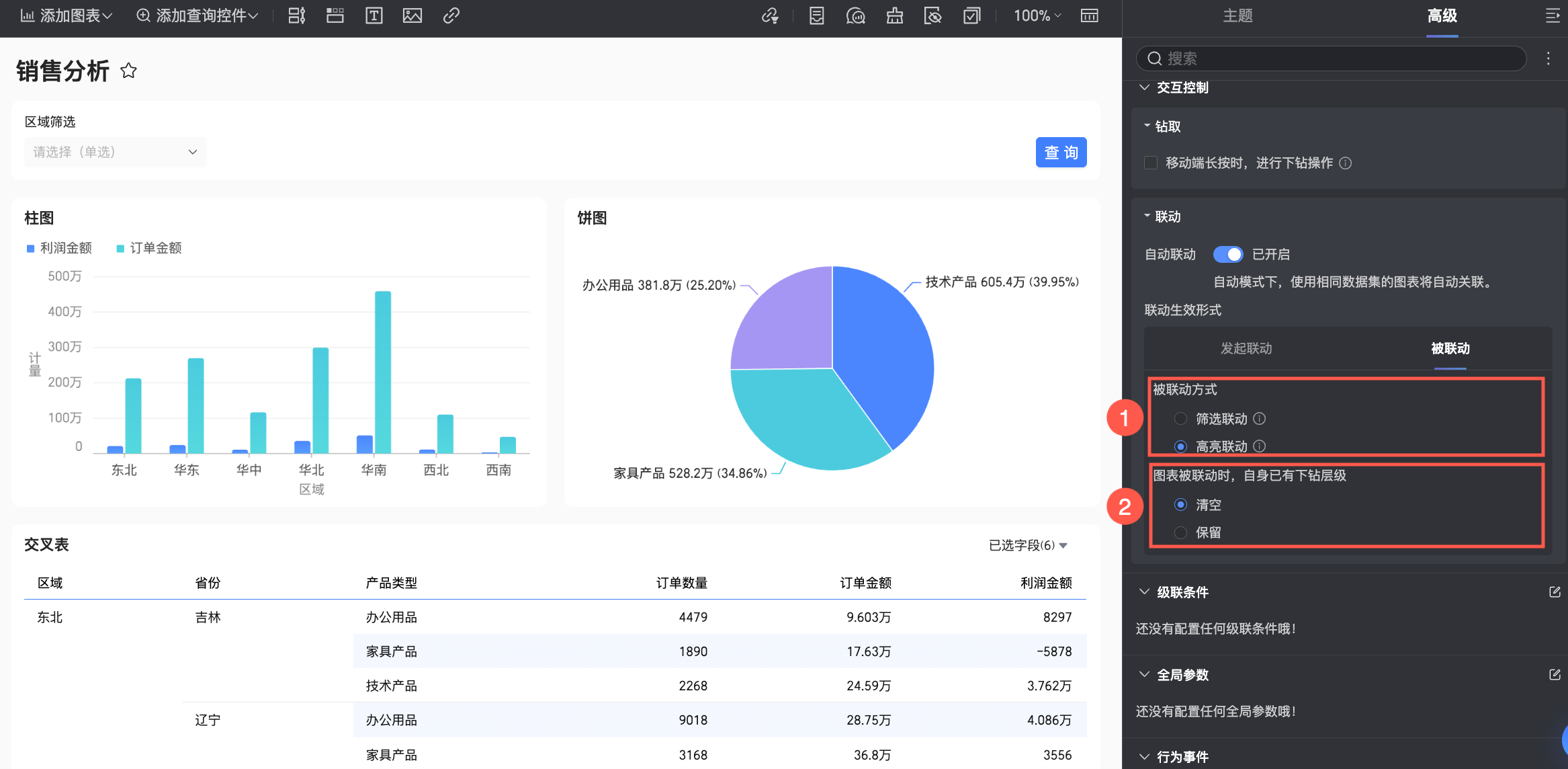

  2. 按需设置当前仪表板内全局图表的被联动方式(①),支持选择筛选联动高亮联动。如果您需要设置单个图表的被联动方式,可以前往该图表分析页签下的数据交互(②)配置中调整。例如:当前已设置仪表板全局图表的被联动方式为筛选联动,但是针对部分柱/条类及饼/环类的图表,希望其在保持数据整体视图的同时,凸显特定数据点,此时高亮联动是更好的选择,您可以前往相关图表的分析页签中,设置当前图表被联动方式为高亮联动。image

  3. 您可以在右侧悬浮联动筛选面板中看到当前区域订单销售情况表中的联动情况或直接切换联动值,更多关于筛选面板的操作说明请参见本文联动筛选面板


双向联动

  1. 当您需要在联动图表查看区域订单销售情况中的华东区域的技术产品的相关数据时,您可以单击已被联动的产品类型分布情况技术产品类型,实现双向联动。


  2. 此时,您可以在联动筛选框中看到两个图表的联动情况面板。更多关于筛选面板的操作说明请参见本文联动筛选面板


自动联动下自定义配置

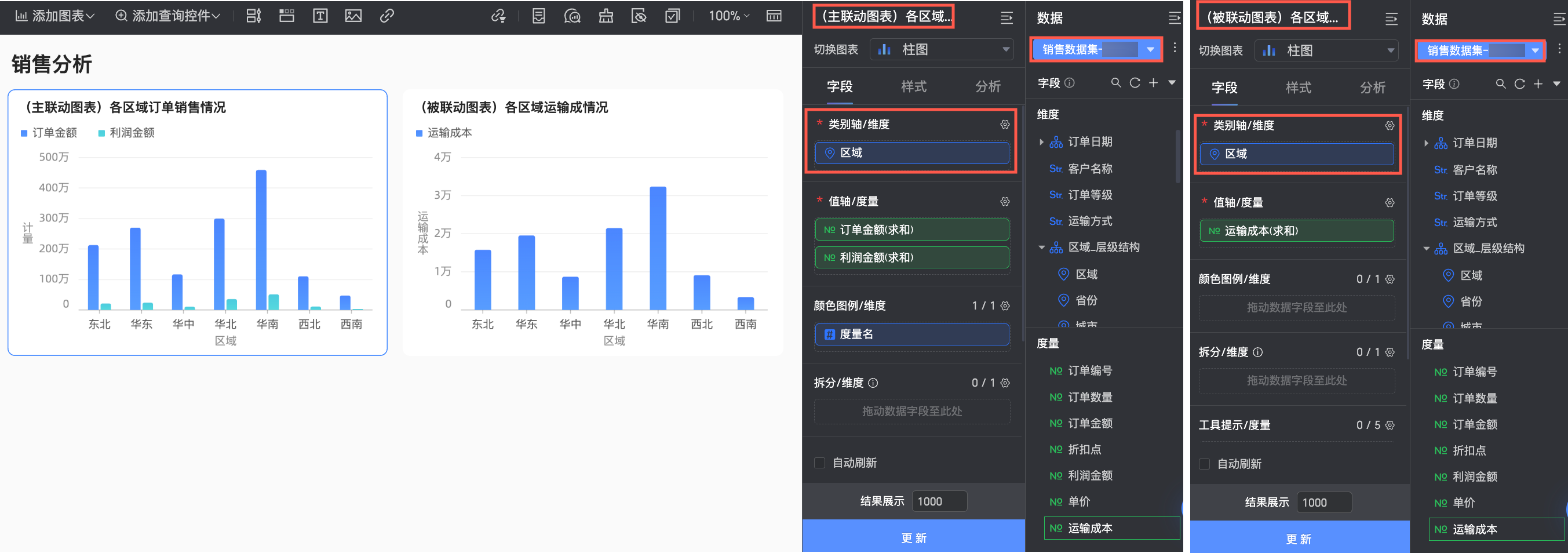

当您已开启自动联动,并关联了区域字段时,此时需要对区域订单销售情况进行其他字段单独的关联操作时,可以在该图表的联动配置弹窗中进行配置。

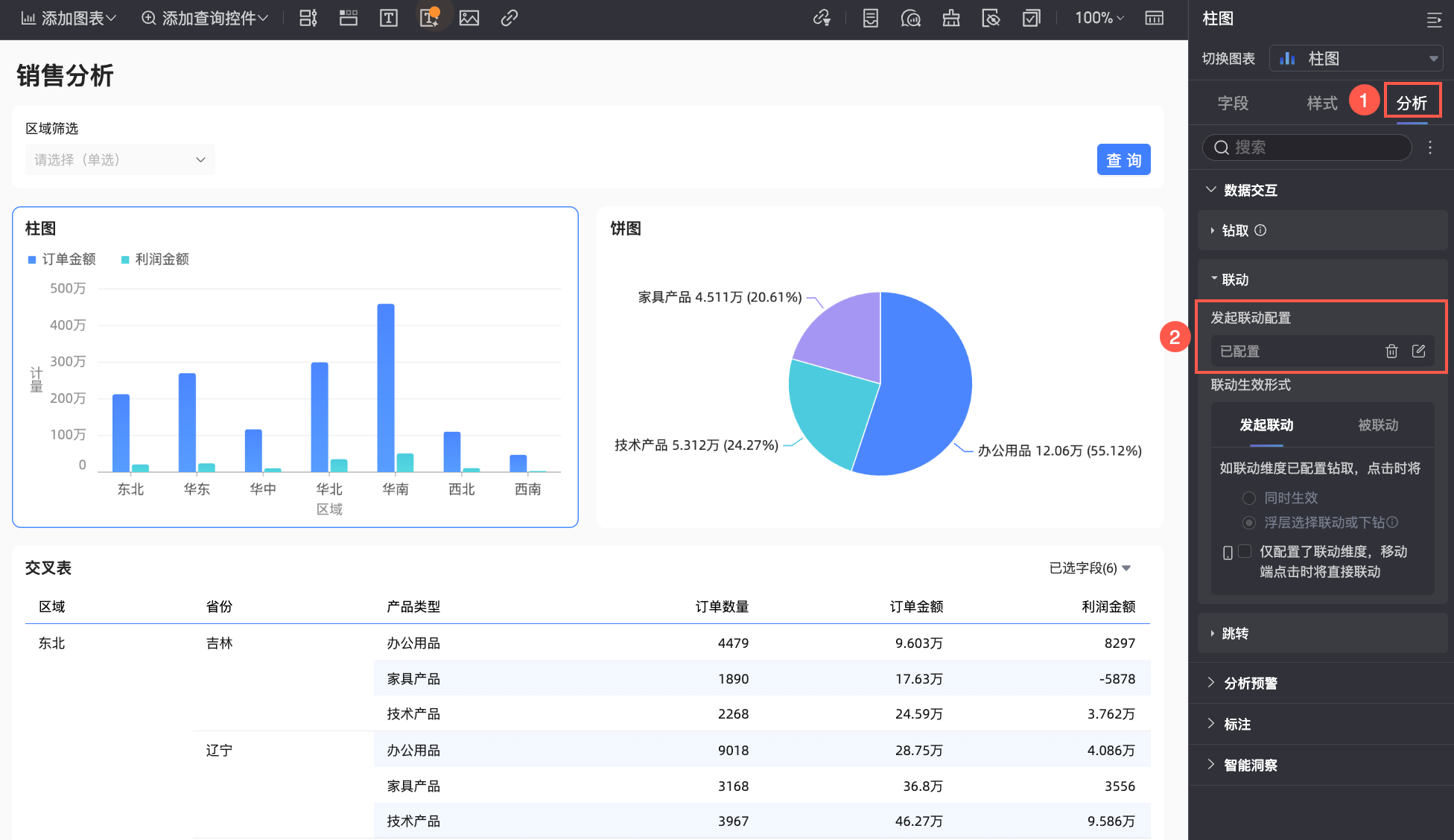

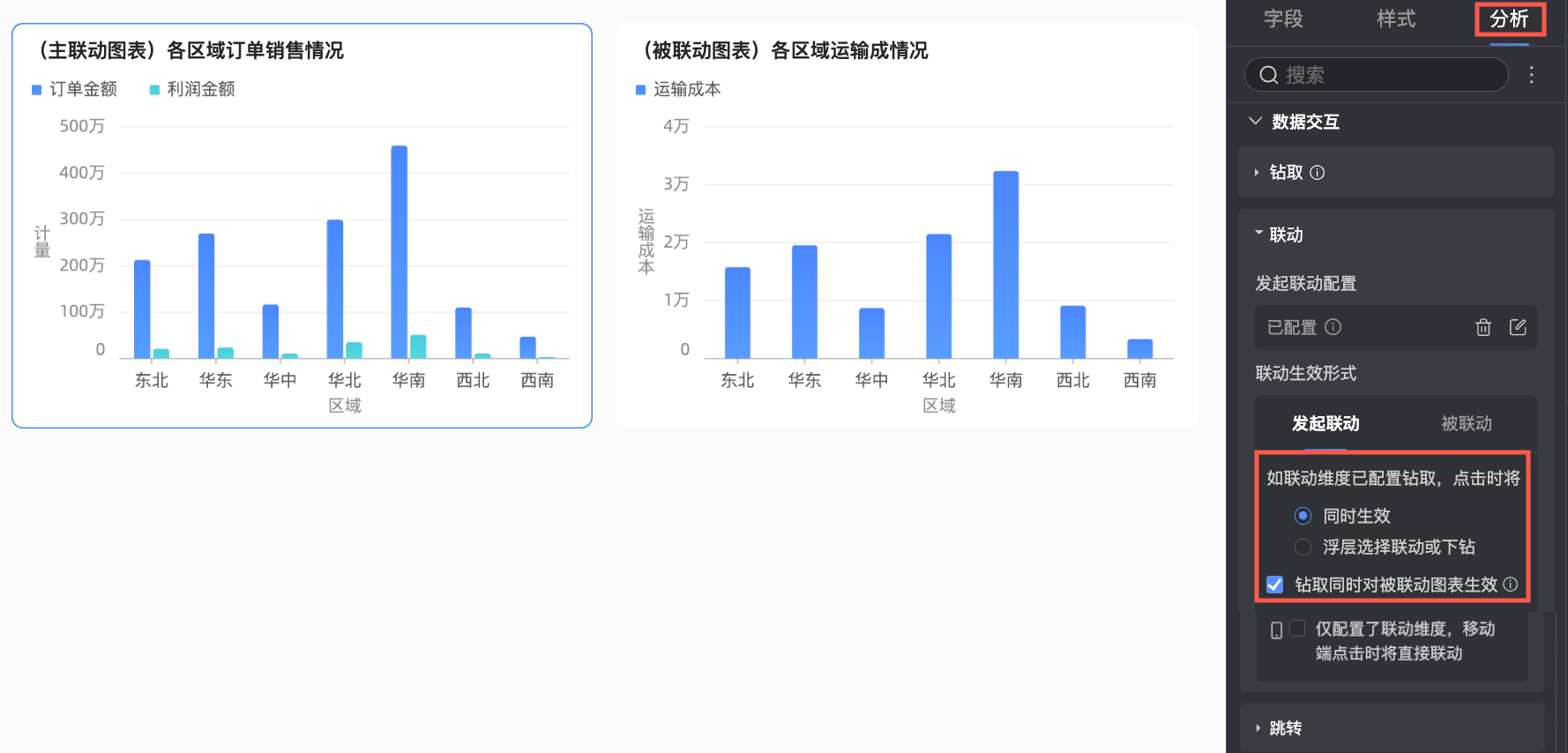

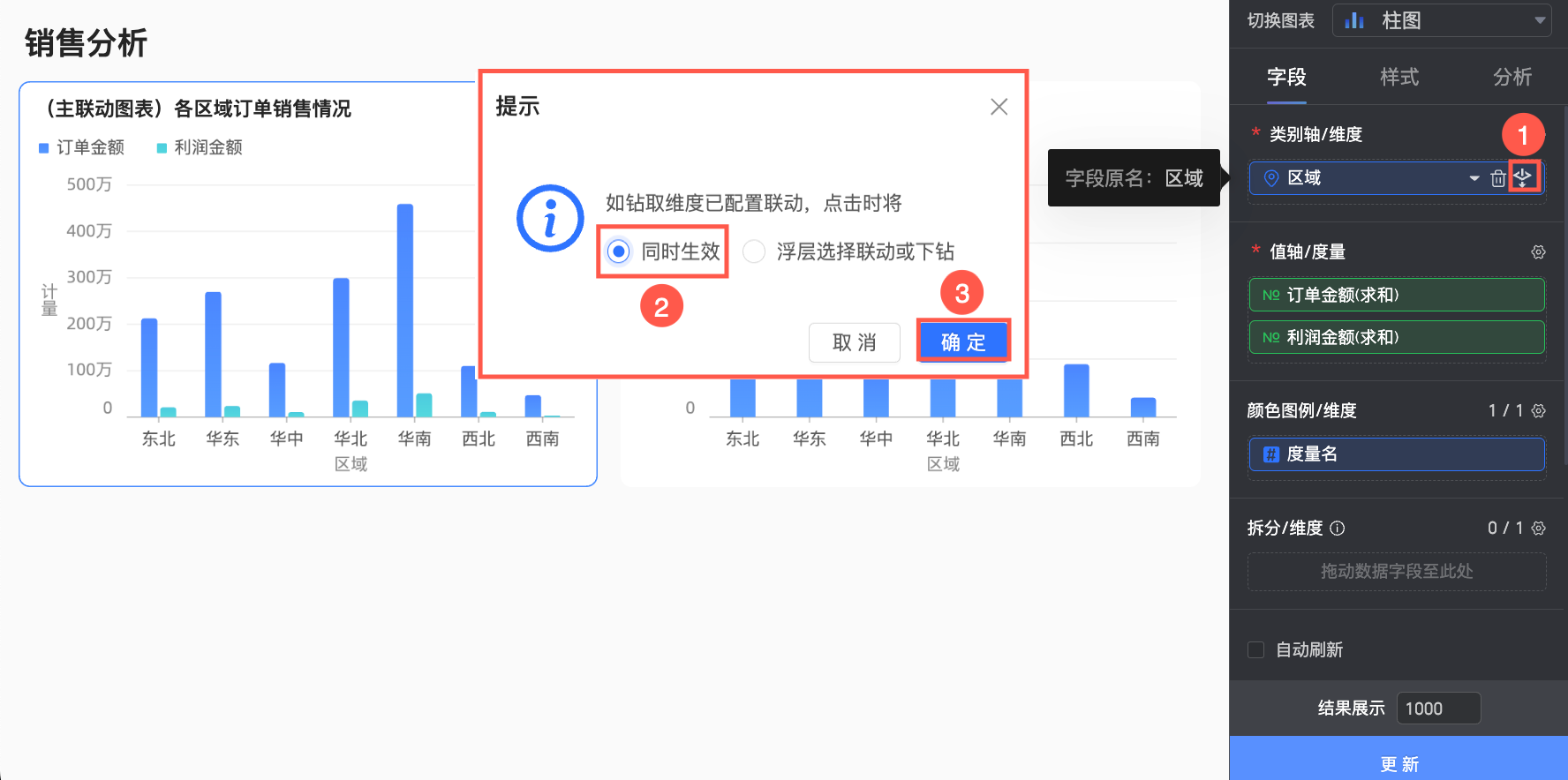

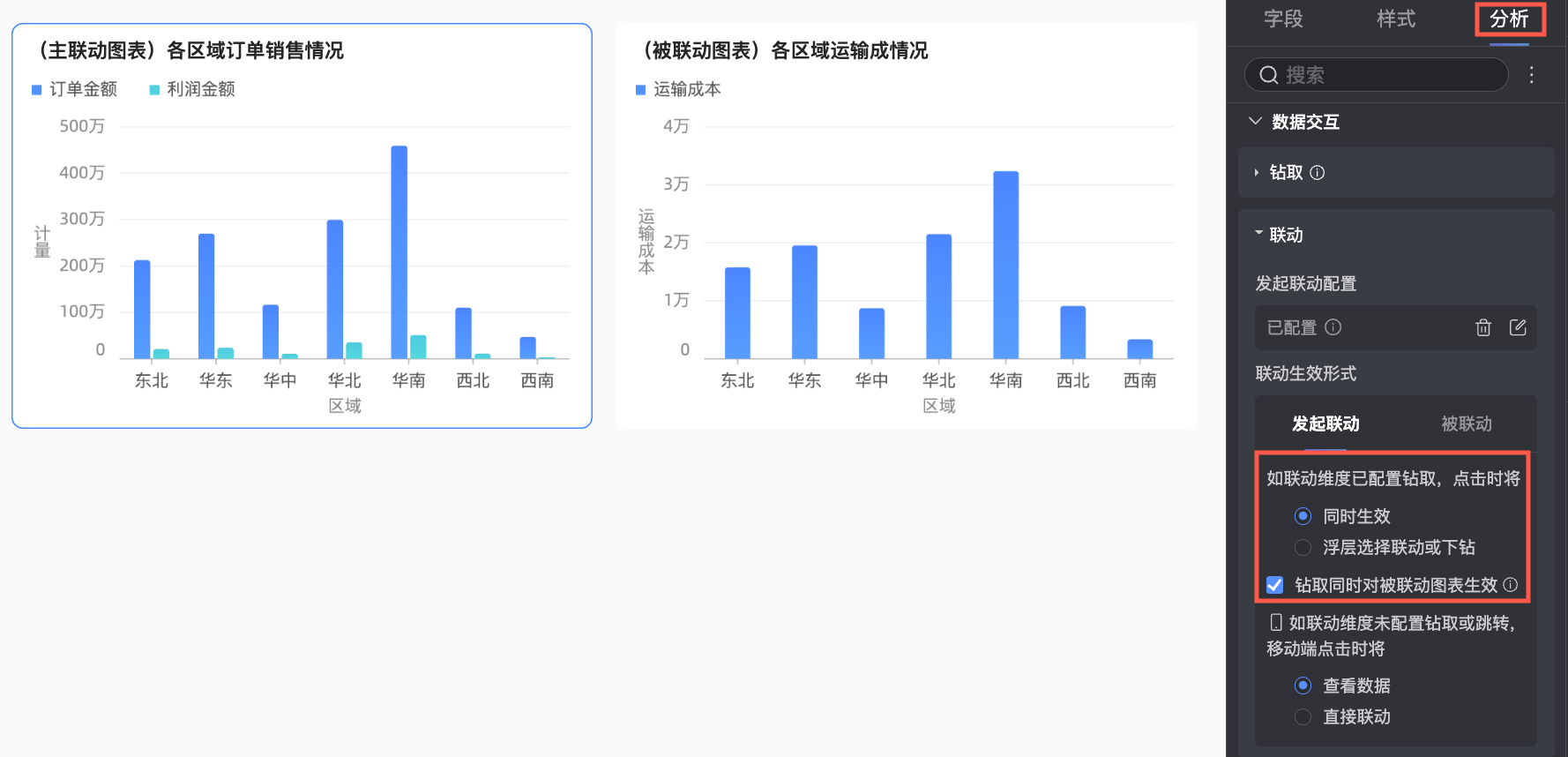

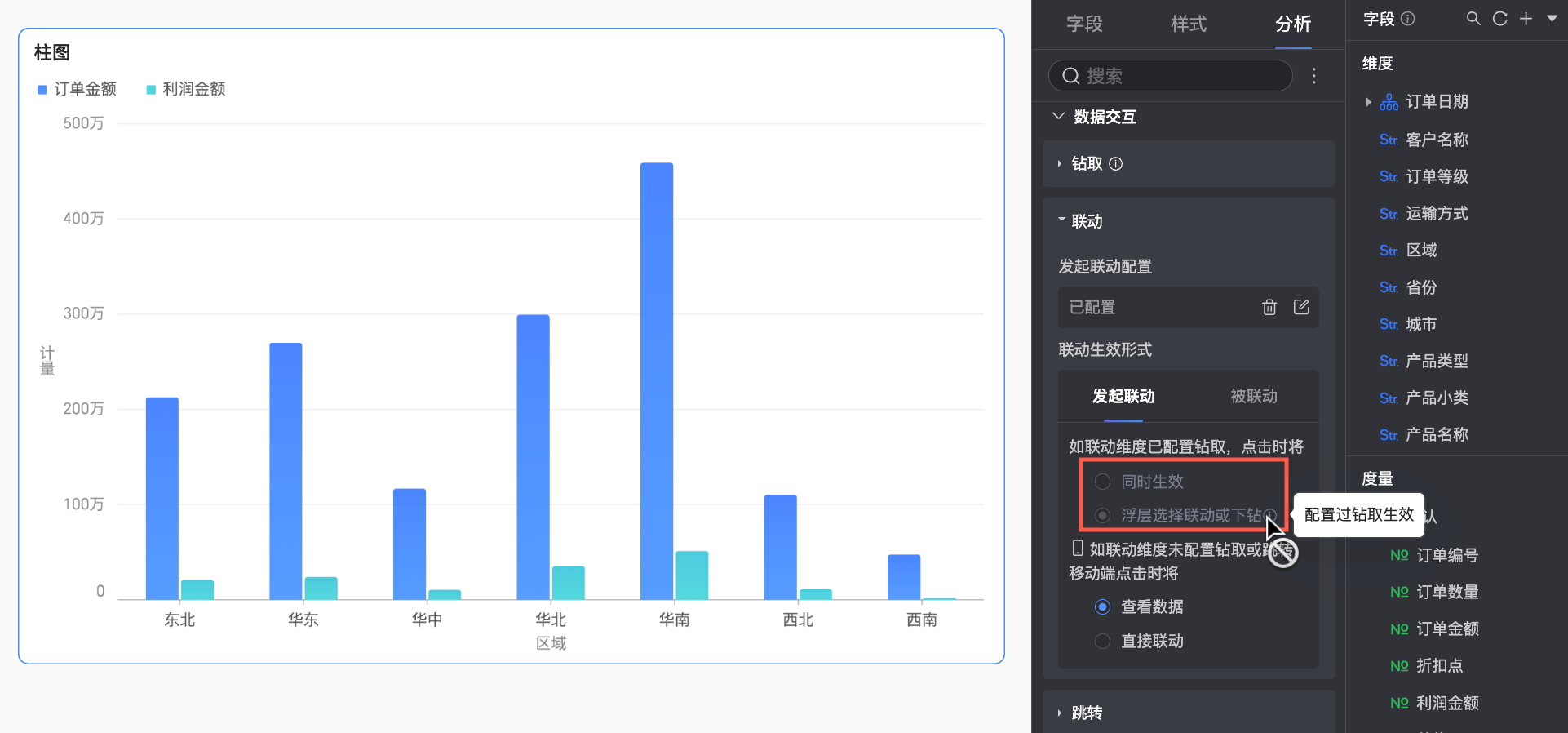

  1. 选中订单销售情况图表,在分析页签下的数据交互配置块中,单击联动后的image图标()。您也可以在此设置当前图表的被联动方式(),支持选择筛选联动、高亮联动。

    说明

    当仪表板页面设置中的被联动方式与单图表数据交互配置中不同时,当前图表的被联动方式将以图表数据交互配置为准。

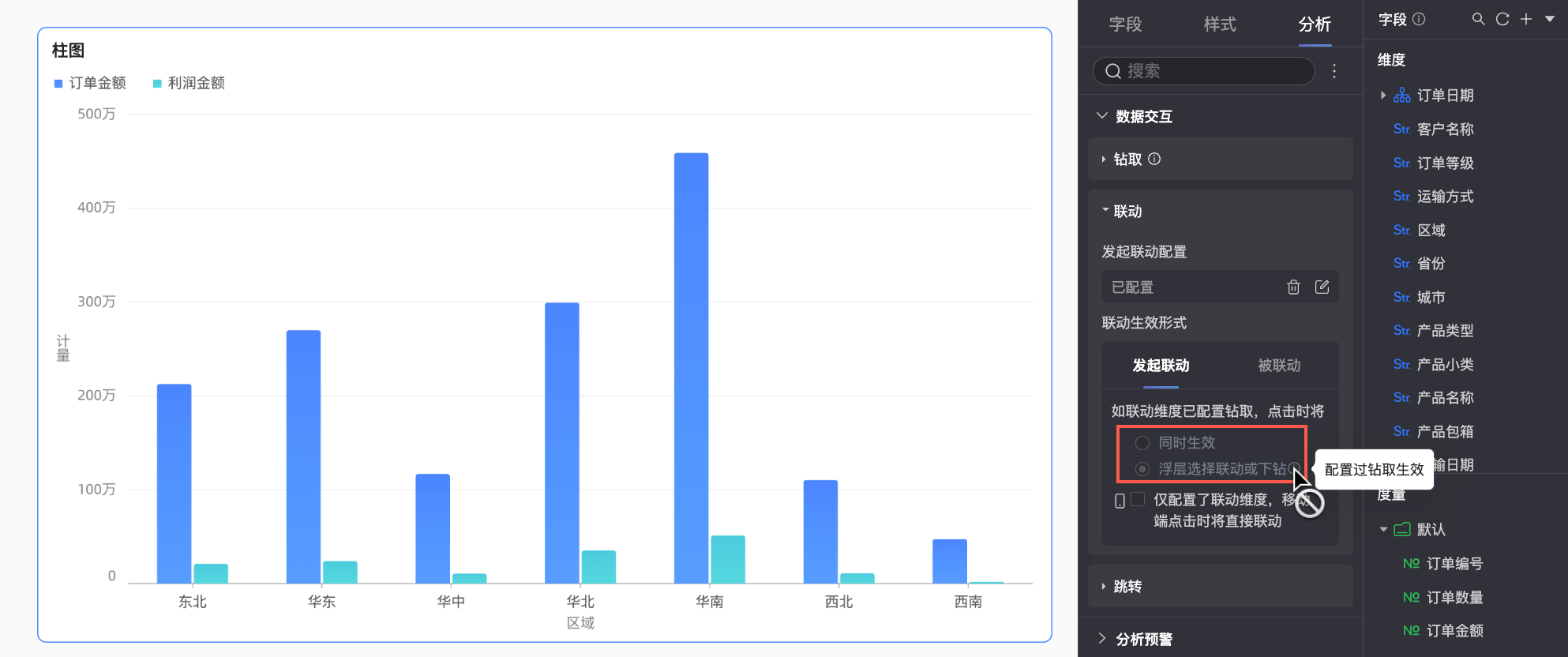

  2. 自动联动情况下,同数据集下的图表默认已配置联动条件。您可以在弹窗中单击点击解锁后操作其他联动。

    重要

    解锁后将取消自动联动,若您之前已配置过手动联动,将恢复到上一次手动配置内容


  3. 解锁成功后,您可以勾选对应的图表,单击对应图表后image图标自定义选择被单独关联的字段,完成后单击确认即可。


  4. 当仪表板配置的图表较时,您可以在右上角搜索框内输入图表名称进行搜素,快速锁定。


配置手动联动

当您未开启自动联动时,您可以从单个图表的联动配置弹窗中进行对应图表的联动配置。

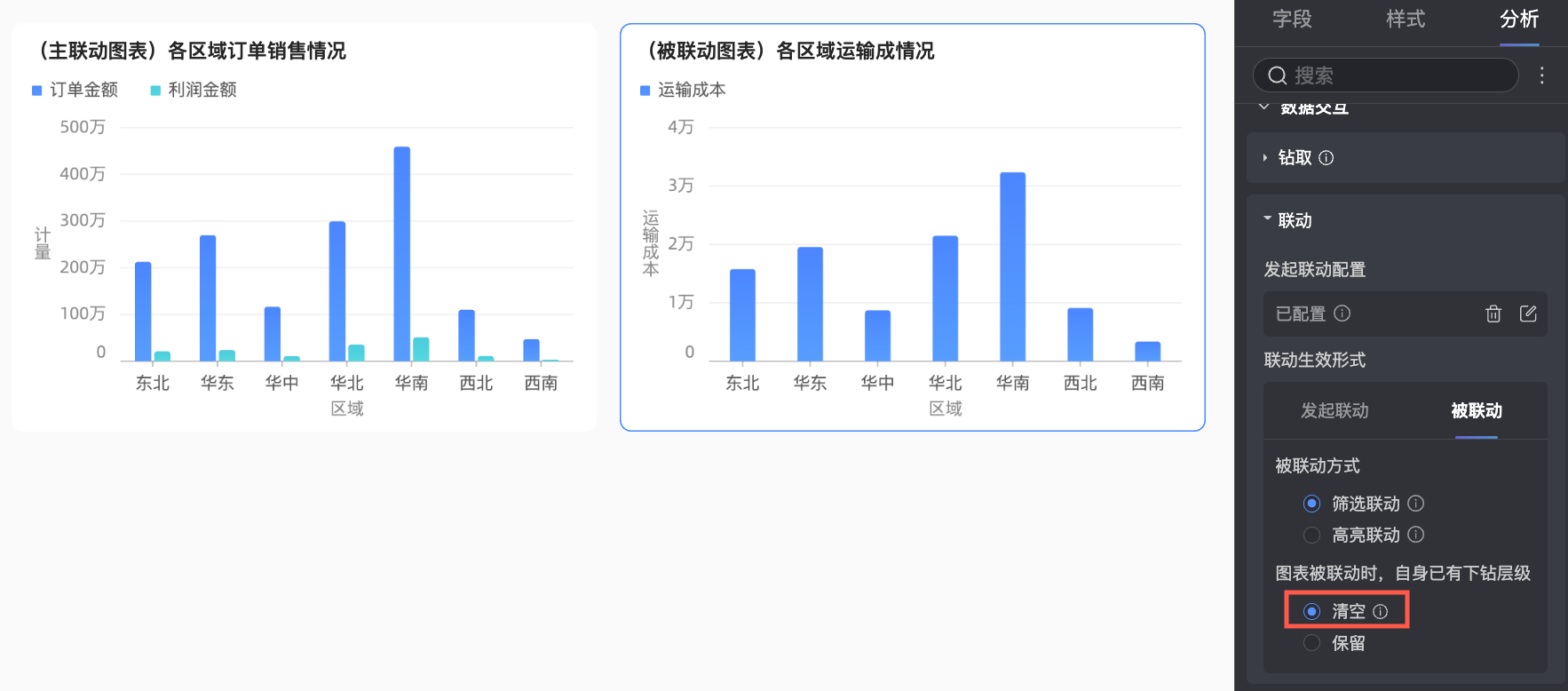

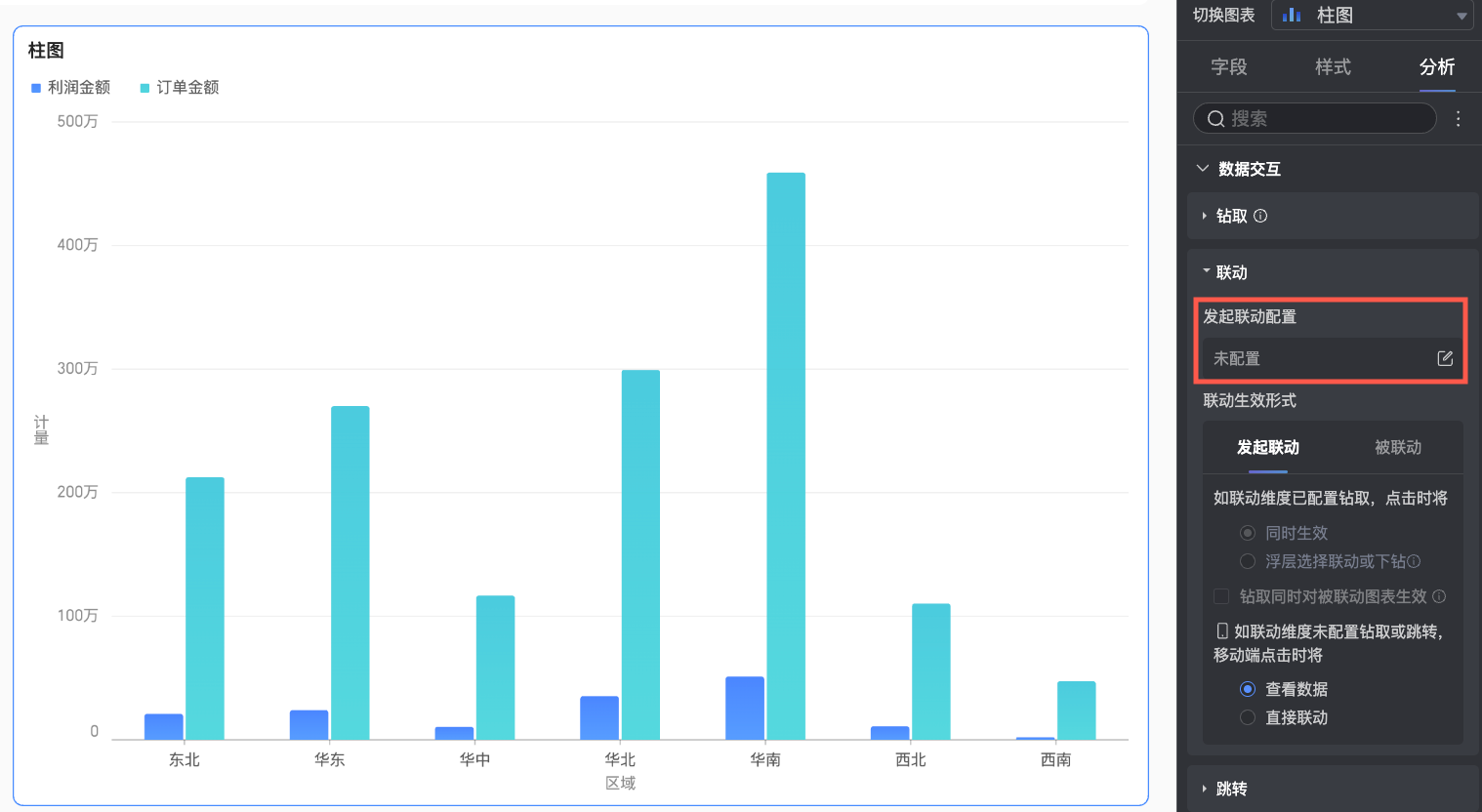

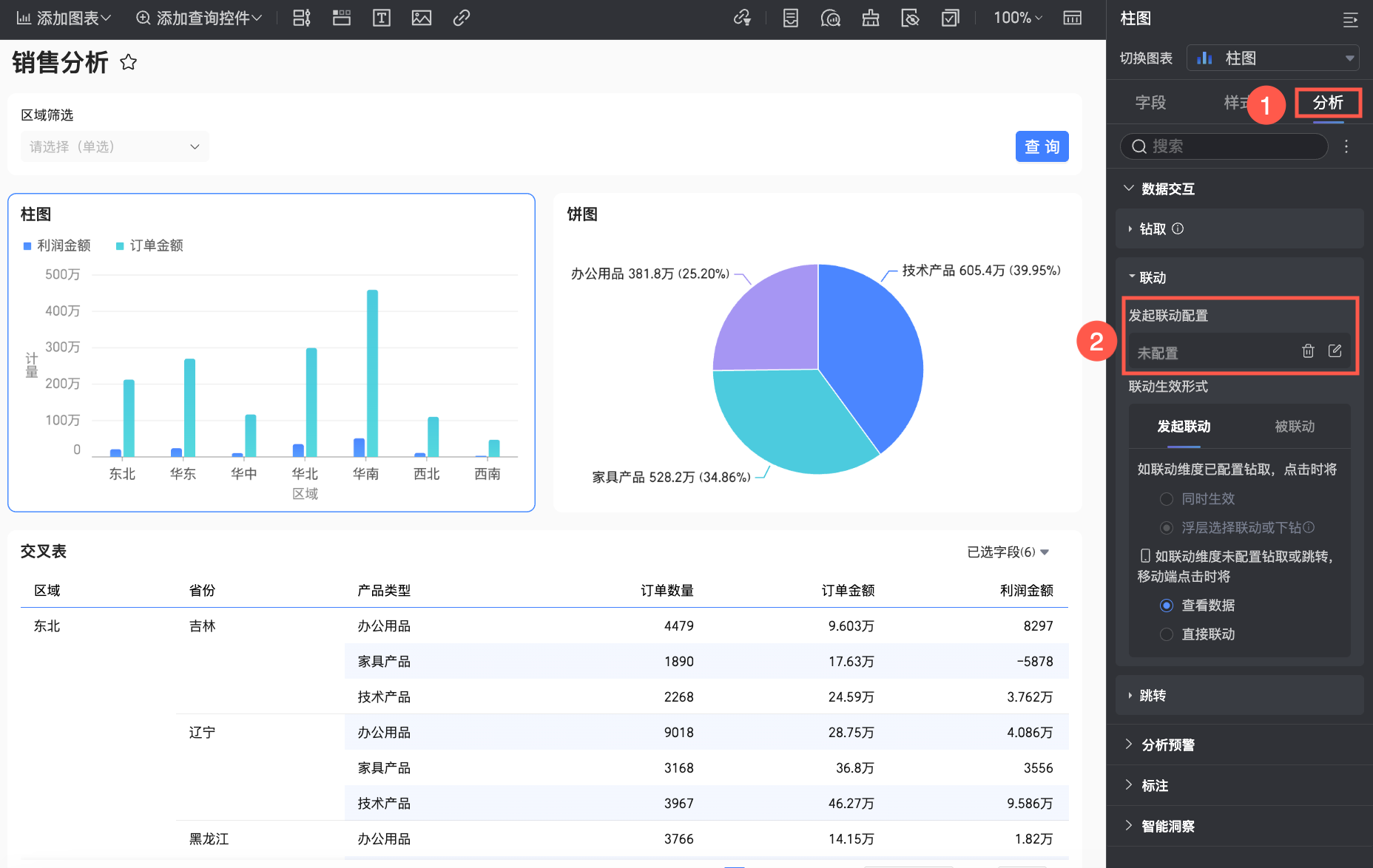

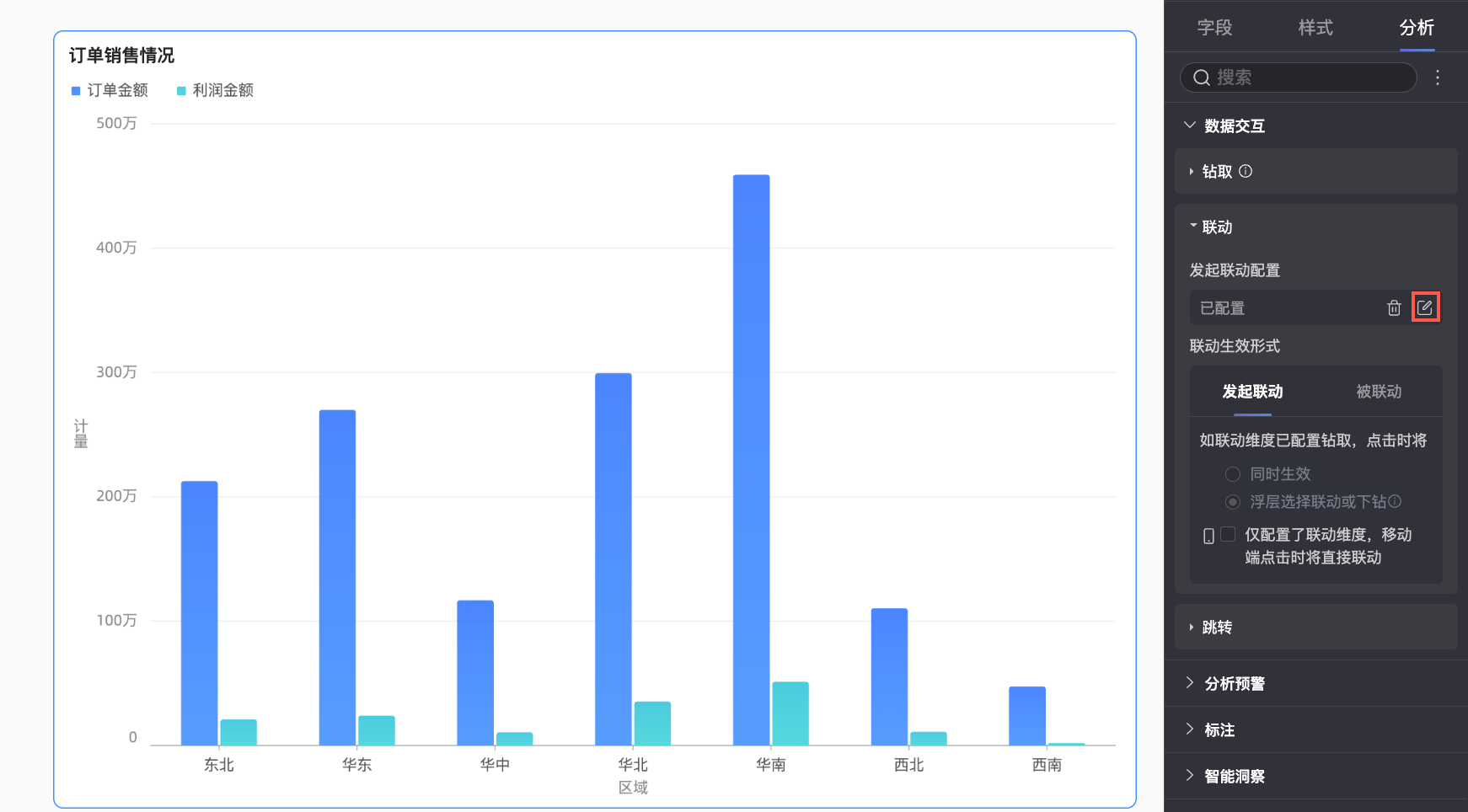

  1. 区域订单销售情况对应的分析页签,单击联动后面的笔形图标进行设置。您也可以在此设置当前图表的被联动方式,支持选择筛选联动高亮联动

    说明

    当仪表板页面设置中的被联动方式与单图表数据交互配置中不同时,当前图表的被联动方式将以图表数据交互配置为准。


  2. 图表联动设置页面,根据需要选择关联同数据集或不同数据集的图表。

同数据集

当您需要关联的图表均属同一数据集,则在同数据集页签进行配置,如选中区域订单数量概览,并单击确定。


不同数据集

当您需要关联的图表属不同数据集,则在不同数据集页签中进行配置字段映射规则

  1. 您需要选择进行关联的数据集后,单击添加字段映射规则,如下。


  2. 您可以自定义映射字段名称(①),设置完成后单击保存(②)。保存后配置数据集间的字段映射关系(③),您需要选择当前图表数据集中的字段以及联动图表数据集中的字段。最后选择需要应用映射关系的图表(④),以上步骤操作完成后您可以单击右下角确定按钮完成配置(⑤),配置情况如下图。


图表选择

支持选择其中一个或几个图表进行联动,也支持全选。如果图表较多,您也可以通过输入图表名称搜索图表后选择图表。搜索后支持在搜索结果内进行全选,例如搜索“年度”,有四个搜索结果,全选即选择这四个图表。


携带条件

若仪表板当前配置了查询控件,您可以在携带条件区域选择联动时需携带的查询条件,如当您需要携带区域查询为华东条件时,进行勾选即可。


配置效果

当您单击区域订单销售情况华东区域时,会联动同数据集区域订单数据概览显示华东区域的相关数据情况,同时也会联动不同数据集交叉表显示area华东字段的相关数据情况。


取消联动

当您需要取消联动时,可以通过以下几种方式实现。

联动面板取消联动(批量操作)

PC

在仪表板中唤起联动筛选面板,您可以在此删除单个联动项,也可以批量清除联动筛选面板中展示的所有联动项。

  • 单个清除:若您需要取消联动筛选面板中的任意一个联动项,单击其所在面板右上角image图标即可。

  • 批量清除:若您需要清空删除所有的联动设置,单击清空并关闭即可。更多关于筛选面板的操作说明请参见本文联动筛选面板


移动端

在移动端界面右侧的预览态功能icon中,单击联动,可以清空所有的联动记录。


图表内取消联动

  • 您可以单击对应需要取消联动的图表左上角的image图标,取消联动


  • 您也可以单击图表空白处即可以取消联动。如下:

    取消联动

联动筛选面板

联动筛选面板不仅展示了当前仪表板下发起联动的主联动图表及其对应联动值,让用户在交互分析的过程中能够清晰了解当前各个图表数据的联动关系,还能作为全局联动值的动态控制器,根据用户在面板中对联动值的切换动态更新数据视图。当不再需要应用某一联动值时,也可以通过面板直接清除。

唤起方式

您可以在仪表板编辑页面或预览页面唤起联动筛选面板。

  • 仪表板编辑页面

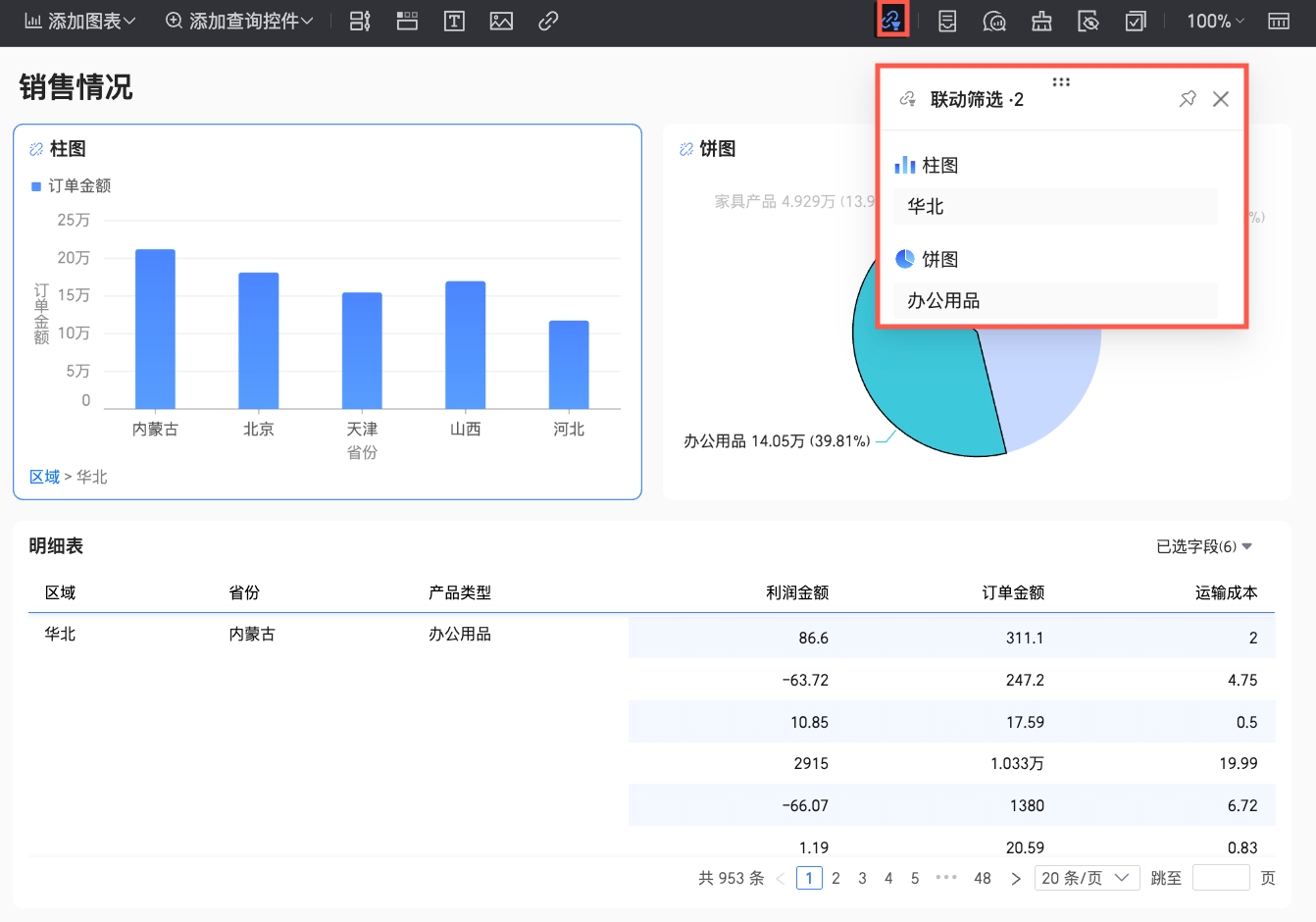

    点击工具栏中的image图标,即可唤起联动筛选面板。image

  • 仪表板预览页面

    点击右下角工具条中的image图标,即可唤起联动筛选面板。image

操作说明

联动筛选面板支持进行以下操作。

操作内容

说明

调整面板位置及尺寸

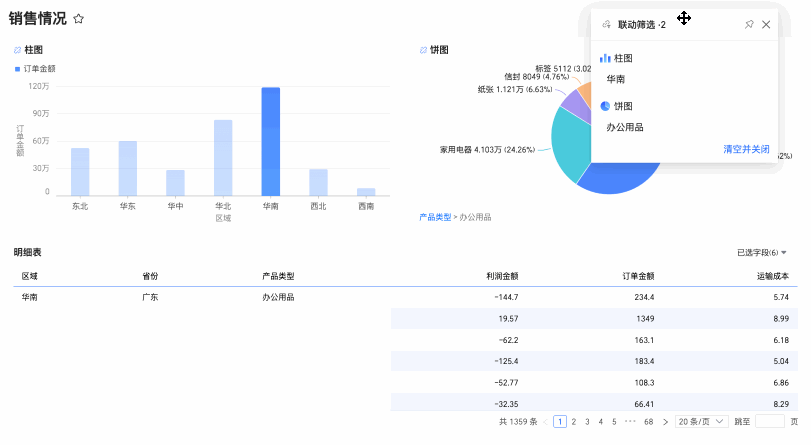

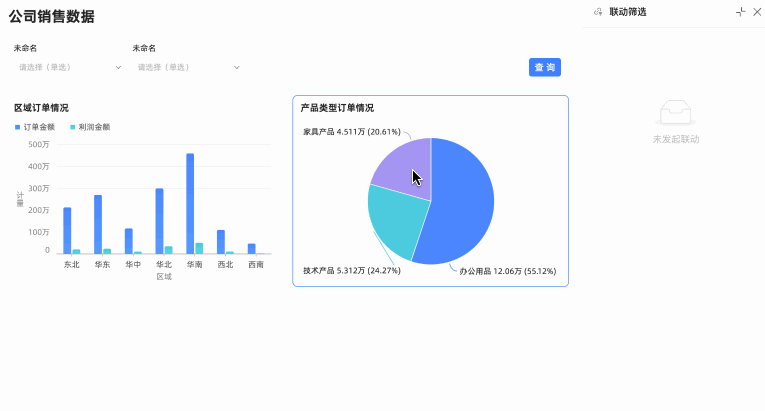

当您需要调整悬浮联动筛选面板位置时,可以将鼠标hoverimage..png图标上,进行拖拽操作。

111

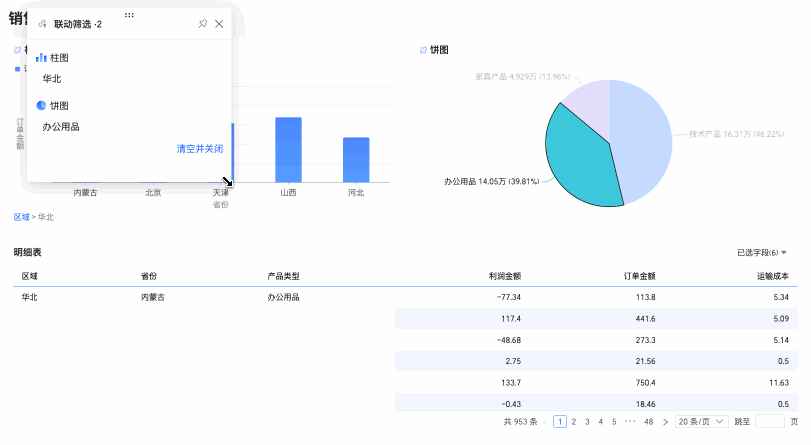

调整面板大小

如果您需要调整悬浮面板的大小尺寸,可以通过鼠标拖拽面板边框来调整。111

固定面板

点击悬浮联动筛选面板右上角image..png图标可以将面板固定在报表右侧,单击image..png图标即可解除固定,面板恢复悬浮态。


切换联动值

您可以在联动筛选面板中切换主联动图表的联动值,以动态调整全局数据的分析视角。例如:在分析各地区销售情况时,通过切换联动筛选条件区域的维度值,快速对比不同地区的业绩表现。111

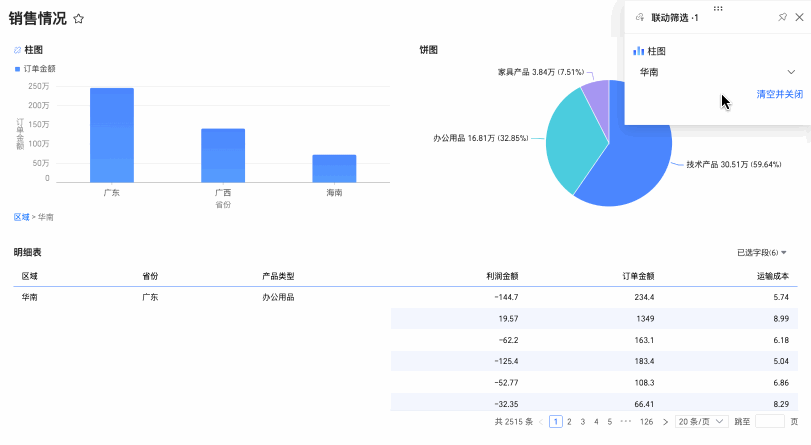

清除联动值

您可以在联动筛选面板中清除单个联动项,或批量清除所有的联动项。

  • 如果您需要取消任意一个联动项,单击其所在面板右上角image图标即可。

  • 如果您需要清空删除所有的联动设置,单击清空并关闭即可。
