符号地图
一、 功能概述

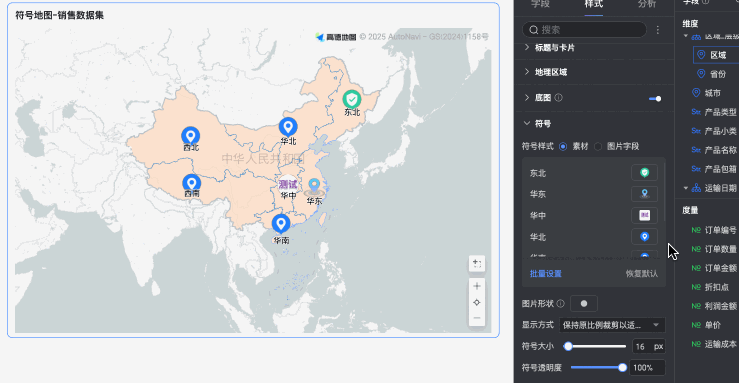

符号地图（Symbol Map）是Quick BI中一种常用的地理空间可视化图表，它以一个标准的地理地图轮廓（如国家、省份或世界地图）为背景，通过在地图上的特定地理位置使用图标、图片或其他自定义符号来标识和展示数据点。与气泡地图或热力地图不同，符号地图更侧重于通过符号的类别、形状、颜色或图片内容来传递分类信息或特定实体的标识，而不仅仅是数值大小。当然，符号的大小和颜色也可以用来编码度量值。
符号地图非常适用于需要在地理上下文中清晰地标记和区分不同类型的位置点、事件或对象的场景，例如展示不同类型的门店分布、不同性质的事件发生地、或具有特定属性的地理实体。
主要优势:
清晰的地理标记: 使用具体的图标或图片作为标记点，比简单的点或气泡更能直观地传递数据点的类别或特定含义。
丰富的视觉表现: 支持使用系统内置素材库中的图标，也允许用户上传自定义图片作为符号，甚至可以直接使用数据集中包含图片URL的字段作为符号来源，极大地丰富了视觉表达能力。
分类信息突出: 通过为不同类别的数据点配置不同的符号样式（不同图标、不同颜色），可以非常清晰地在地图上区分它们。
支持多种地理编码方式: 与飞线地图类似，符号地图也支持通过行政区域名称（需预先配置为地理信息字段）或精确的经纬度坐标来定义符号在地图上的位置。
交互式探索: 通常支持地图的缩平移、圈选放大，以及通过工具提示查看详细信息、指标切换（如果配置了多个度量）、组件内筛选等交互功能。
信息密度适中: 相比于可能产生大量重叠的热力图或密集的气泡图，符号地图在某些情况下能更好地控制信息密度，保持地图的可读性。
典型应用场景:
符号地图适用于需要在地图上标记并区分不同类别或具有特定视觉标识的地理位置数据的场景：

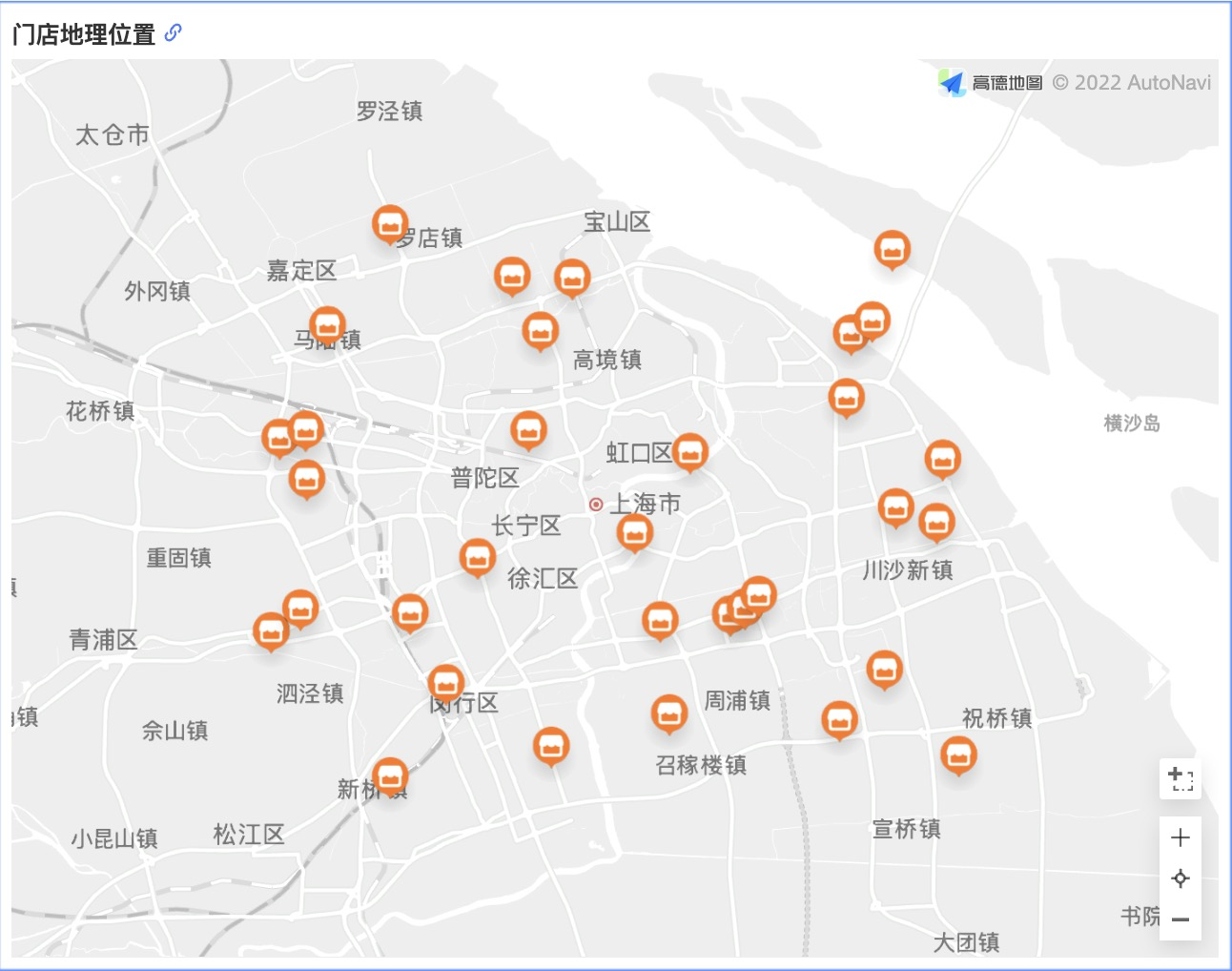

连锁门店分布与类型展示: 在地图上用不同的品牌Logo或门店类型图标（如直营店、加盟店、体验店）标记各个门店的位置。
公共设施分布: 用不同的图标（如医院、学校、公园、地铁站）展示城市各类公共设施的位置。
事件或事故类型标记: 在地图上用不同符号（如火灾、交通事故、盗窃案）标记不同类型事件的发生地点。
竞争对手分析: 用不同公司的Logo图标在地图上标记自己和竞争对手的网点分布。
旅游景点推荐: 用代表景点类型的图片或图标（如山峰、湖泊、古迹、博物馆）在地图上标记旅游热点。
资产追踪与管理: 在地图上用不同状态的图标标记固定资产（如车辆、设备）的当前位置和状态。
二、 前提条件与重要提示
已创建仪表板: 您需要在Quick BI中先创建一个仪表板，才能在其中添加符号地图。
地理区域字段的配置 (针对区域名称模式):
核心前提: 如果您使用区域名称模式来定义符号在地图上的位置（例如，使用“省份”、“城市”字段），那么这些维度字段必须在Quick BI的数据集设置中被正确识别和转换为地理信息字段。通常，这意味着字段旁边会有一个特殊的地理标记（如地球图标或红框标识，如原文所述）。
Quick BI内部会维护一个地理信息库，用于将文本的区域名称匹配到地图上的实际地理位置。请确保您的数据中的区域名称能够被Quick BI的地理信息库正确匹配。Quick BI通常会提供一个参照表（如原文提到的
public-area-info.xlsx）供用户检查和校准其区域名称。
数据准备: 您的数据集中需要包含以下关键信息，具体取决于您选择的地理信息创建方式（区域名称或经纬度）：
位置信息: 可以是区域名称（如
Province），也可以是经度（Longitude）和纬度（Latitude）。符号类型信息 (可选): 如果希望不同类别的点使用不同的符号，需要一个维度字段来定义这些类别（如
Store_Type）。工具提示度量: 至少需要一个度量字段，用于在鼠标悬停到符号上时，在工具提示框中显示相关数值信息（如销售额、用户数）。
三、 使用限制 (字段配置)
符号地图的字段配置根据其位置信息是使用“区域名称”还是“经纬度”模式有所不同：
模式一：通过区域名称创建符号地图
区域名称/维度 (Region Name/Dimension):
最多选择 1个 维度字段。
此维度字段必须是已正确配置的地理字段（例如：省份、城市）。
符号类型/维度 (Symbol Type/Dimension) (可选):
用于根据此维度字段的不同维值来生成不同的符号样式。例如，维度“门店类型”包含“旗舰店”、“社区店”、“标准店”，则可以为这三种类型配置不同的图标。
工具提示/度量 (Tooltip/Measure):
至少选择 1个 度量字段，最多选择 5个 度量字段（例如：订单金额、利润金额）。这些度量的值将在鼠标悬停于符号上时显示在工具提示中。
模式二：通过经纬度创建符号地图
经纬度/维度 (Longitude & Latitude/Dimension):
经度: 最多选择 1个 代表经度的数值型维度或度量字段。
纬度: 最多选择 1个 代表纬度的数值型维度或度量字段。
位置标签/维度 (Location Label/Dimension) (可选):
支持字符串或地理类型的维度字段。用于在符号旁边或地图上显示该点的名称标签（例如，具体的门店名称或地址）。
符号类型/维度 (Symbol Type/Dimension) (可选): 同模式一。
工具提示/度量 (Tooltip/Measure): 同模式一。
四、 操作步骤
1. 图表字段配置
在仪表板编辑界面的“字段”标签页，根据您数据源的特点和分析需求，选择并配置以下字段：
定义符号位置:
若选择区域名称模式: 将表示地理位置的已配置好的地理维度字段（如“省份”或“城市”）双击或拖拽至 区域名称/维度 区域。
若选择经纬度模式: 将经度字段拖拽至 经纬度/维度 的经度槽位，将纬度字段拖拽至纬度槽位。如果需要显示位置名称，将相应的标签字段拖拽至 位置标签/维度 区域（选填）。
定义符号类型 (可选):
将用于区分不同符号样式的维度字段（如“门店类型”）双击或拖拽至 符号类型/维度 区域。如果此项不配置，则地图上所有符号将使用统一的样式（除非在样式中进一步配置基于度量的符号变化）。
配置工具提示信息:
将在工具提示中显示的度量字段（如“订单金额”、“用户数”）双击或拖拽至 工具提示/度量 区域。
单击“更新”按钮，系统将根据所选字段和默认配置渲染符号地图。
2. 图表样式配置
在右侧的“样式”配置面板中，您可以对符号地图的视觉表现和功能进行详细设置。图表通用的标题与卡片样式配置请参见Quick BI的通用文档。

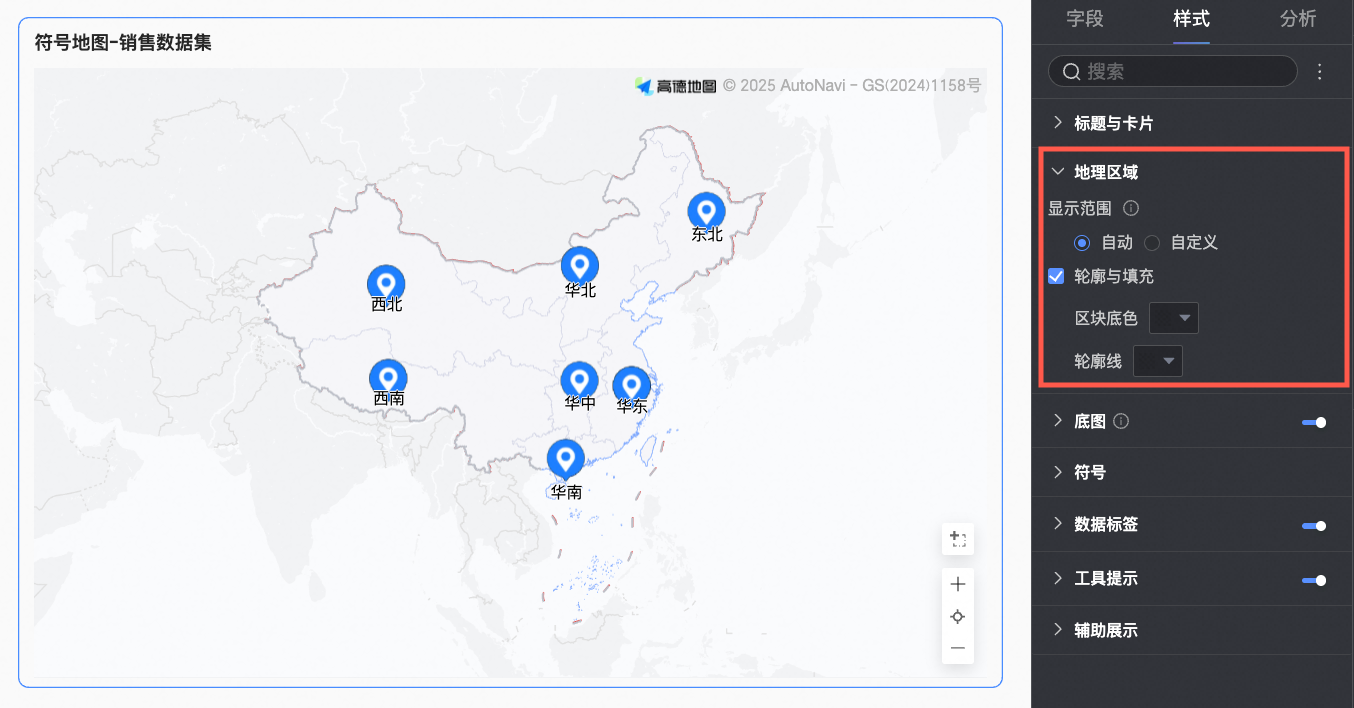

地理区域
在地图区域中，设置显示范围、轮廓线与填充。
配置项 | 说明 |

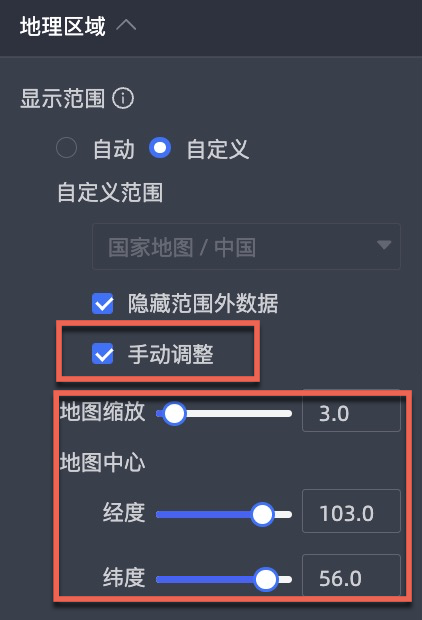

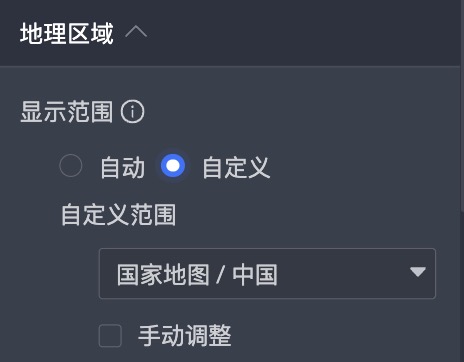

显示范围 | 支持自动和自定义。当数据只有一个时，建议切换到自定义范围。 当显示范围选择自定义时，自定义范围会根据选择的字段变化。本例中，选择国家地图中国。 开启手动调整，会自动生成当前的中心点和缩放值，并且可以手动修改调整。 |

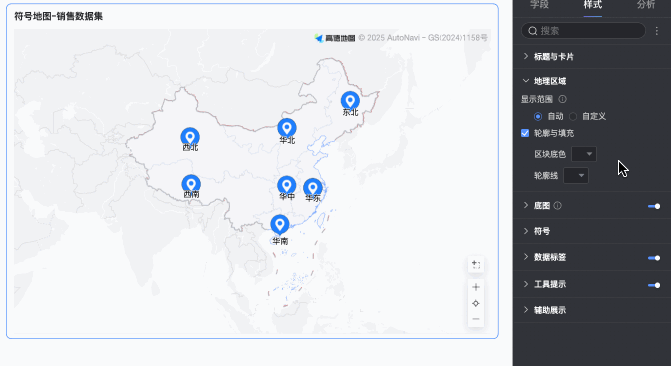

轮廓与填充 | 配置区块底色和轮廓线的颜色。 |

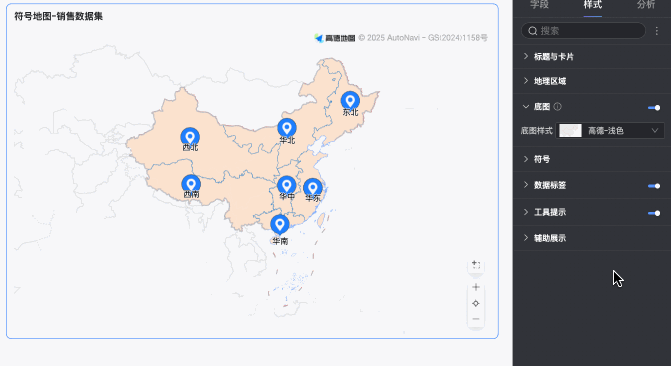

底图
在底图中，设置底图样式，支持多种样式的高德底图展示。
说明
IE浏览器暂不支持展示高德底图。
符号
在符号中，设置符号样式、符号大小、符号透明度。当字段面板中配置的字段不同时，支持操作的配置项不同。

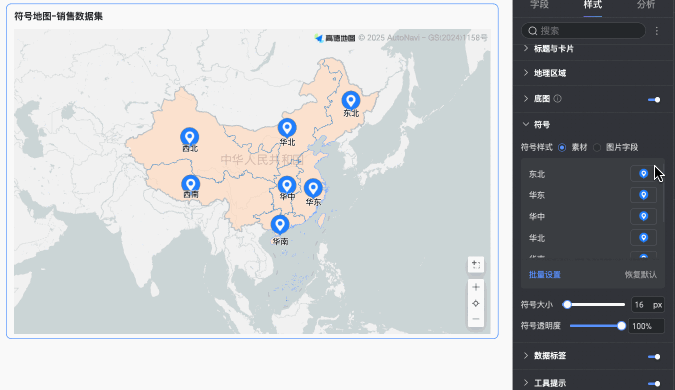

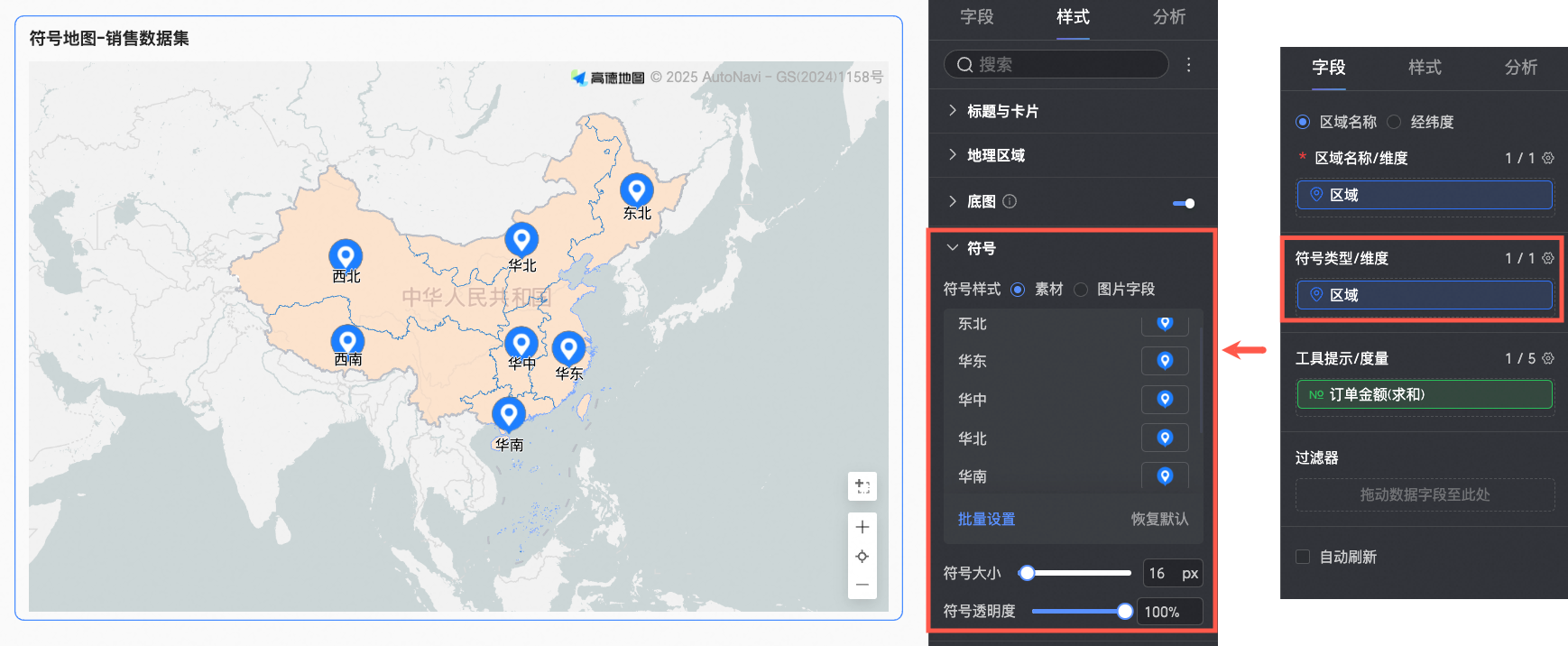

当符号类型/维度中配置了字段时：支持进行以下配置。
配置项 | 说明 |

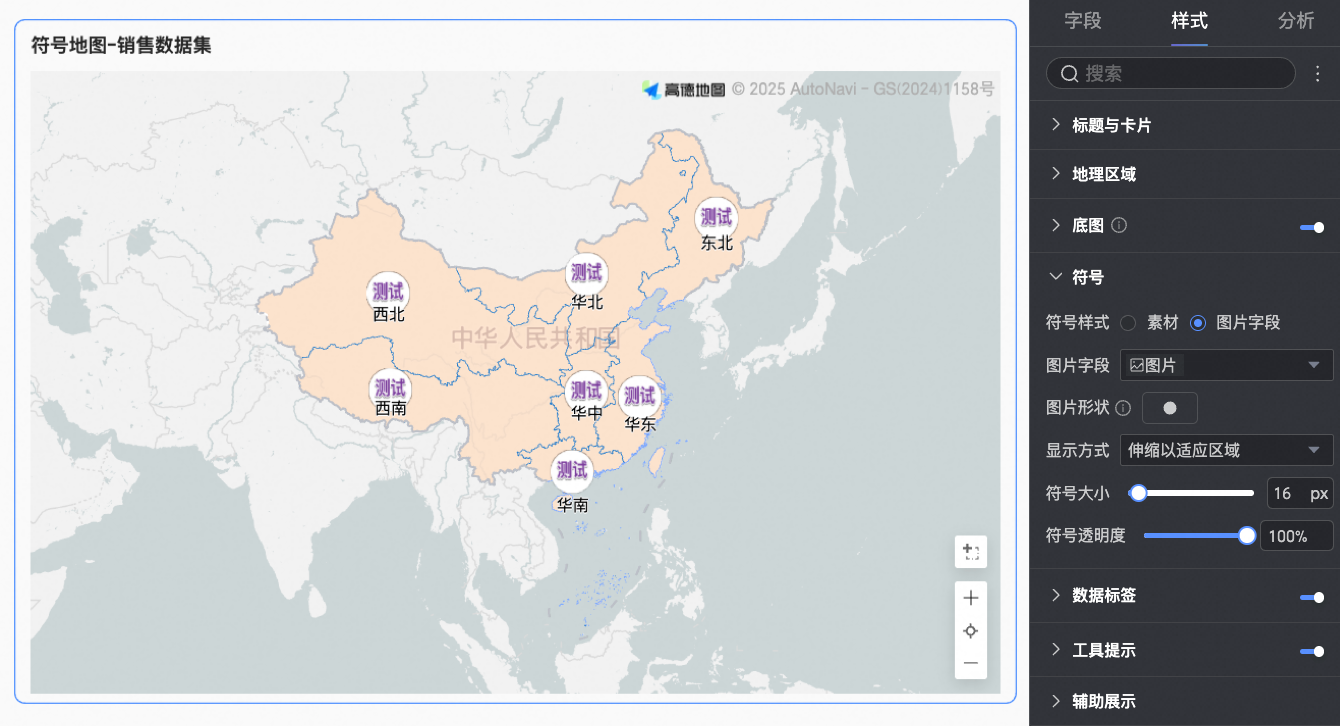

符号样式 | 支持选择素材或图片字段。
当上传自定义图片、使用图片字段时，您还可以在此设置图片的形状及显示方式。 |
符号大小 | 设置图表中符号的大小。 |
符号透明度 | 设置图表中符号的透明度。 |

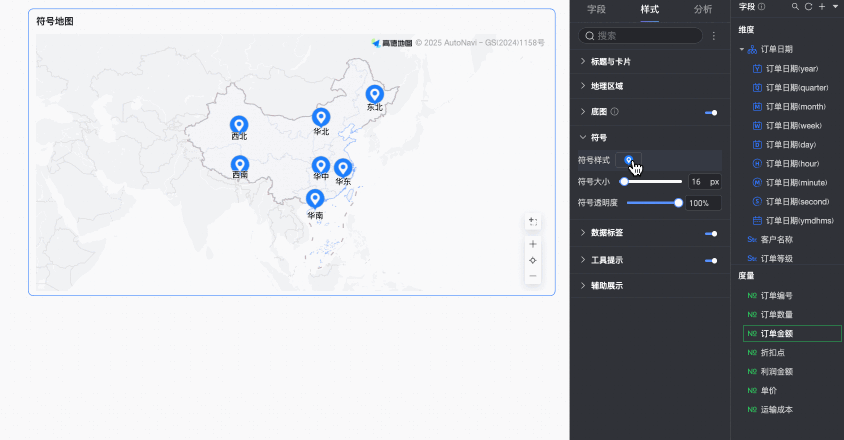

当符号类型/维度中没有配置字段时：支持进行以下配置。
配置项 | 说明 |
符号样式 | 设置图表中所有的符号的样式，可以选择系统内置图表或上传自定义图片，不支持为每一个维度值单独配置样式。 |
符号大小 | 设置图表中符号的大小。 |
符号透明度 | 设置图表中符号的透明度。 |

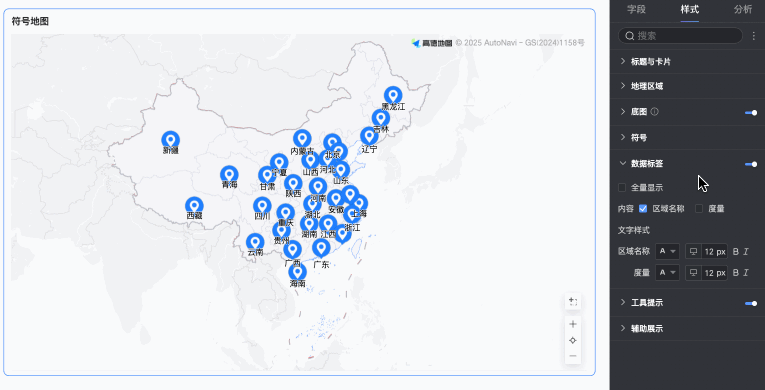

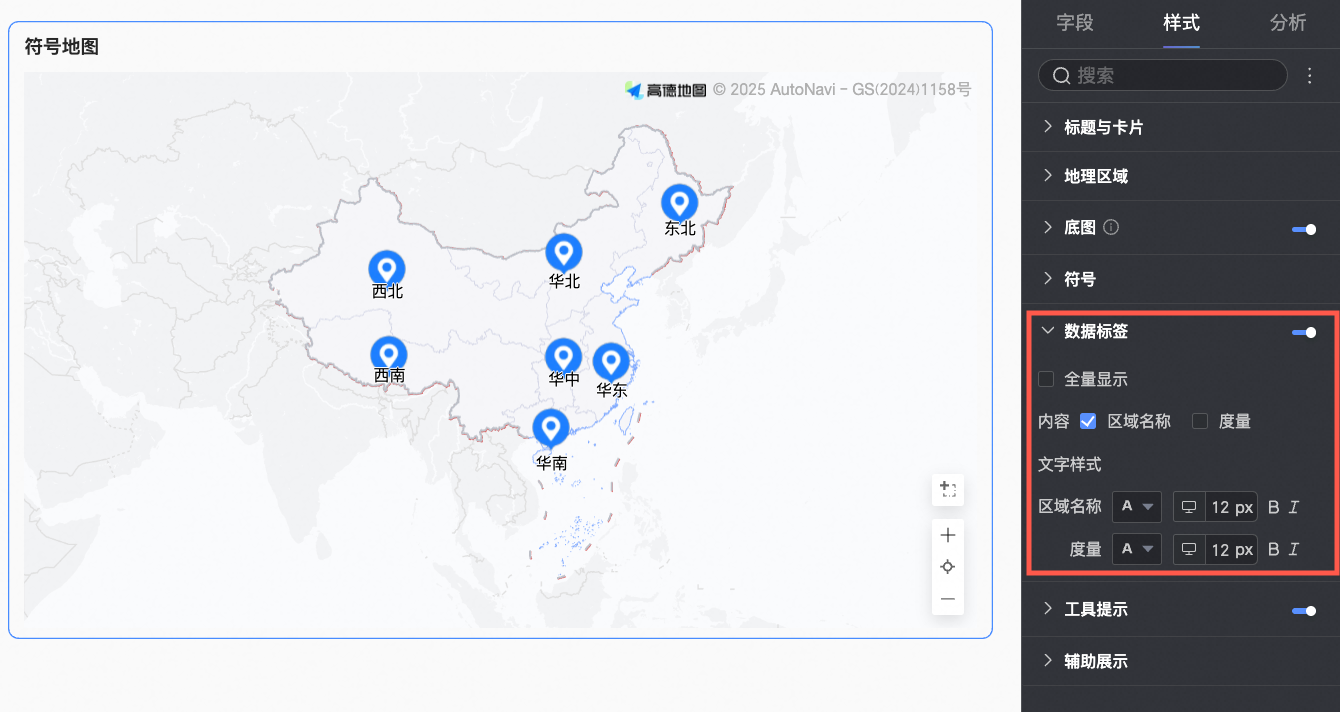

数据标签
在数据标签中，设置显示数据标签、标签展示形式、文字样式。
配置项 | 说明 |
全量显示 | 选择是否开启全量显示，开启后即在图表中显示所有维值，适用于维值个数较少，图表内空间充足的场景。 |
内容 | 设置图表中展示的内容。
|
文字样式 | 设置图表中展示的数据标签的文字大小、颜色等样式。 |

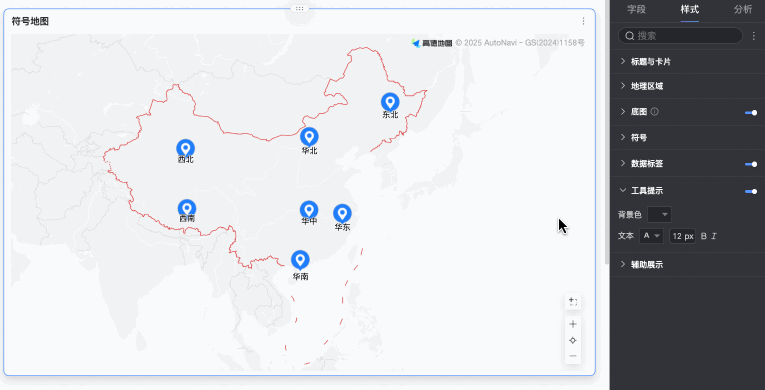

工具提示
在工具提示中，设置是否显示提示内容、展示方式、背景色和文本样式。

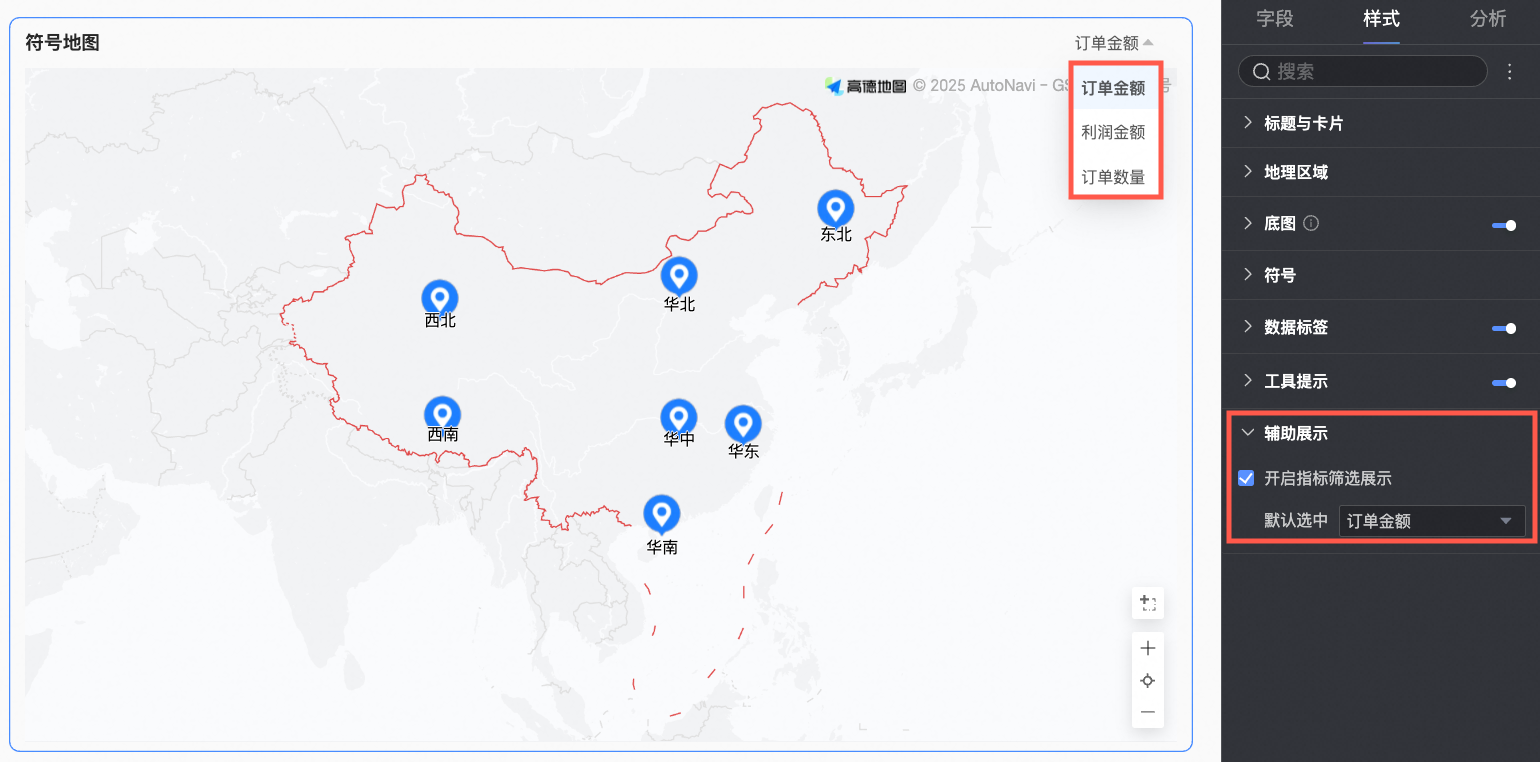

辅助提示
在辅助展示中，设置是否开启指标筛选展示，及默认展示的指标。
图表高级配置
名称 | 说明 |
自动刷新 | 设置该选项后，系统自动刷新图表数据。例如，选中该选项并设置时长为5，单位选择分。则每间隔5分钟，系统自动刷新该图表的数据。 |
联动 | 当需要分析的数据存在于不同的图表，您可以通过图表联动，把多个图表关联起来，形成联动进行数据分析。具体设置请参见钻取。 说明 符号地图不支持高级联动功能 |
跳转 | 当需要分析的数据存在于多个仪表板时，您可以通过仪表板跳转，把多个仪表板关联起来，进行数据分析。跳转包含参数跳转和外部链接两种方式，具体设置方法请参见钻取。 |
常见问题（faq）
问：我的符号地图上没有显示任何符号，或者位置不正确，是什么原因？答：请检查以下几点：
地理字段配置: 核心问题。确保位置字段（区域名称或经纬度）已正确配置。如果使用区域名称，确认该字段在数据集中已被Quick BI正确识别为地理信息类型，并且名称能被地理库匹配。
数据完整性: 检查您的数据中是否存在有效的地理位置信息。如果经纬度数据超出正常范围或格式错误，或者区域名称无法匹配，符号将无法定位。
地图显示范围: 尝试将“地理区域”的“显示范围”设置为“自动”。如果数据点位于当前地图视野之外，它们将不可见。
过滤器设置: 检查是否应用了过滤器，导致所有数据点都被排除了。
符号样式与数据: 如果使用了“图片字段”作为符号样式，确保对应字段中包含有效的图片URL或Base64数据。如果“符号类型/维度”配置不当，也可能导致符号无法按预期显示。
问：如何为不同类型的门店（比如“旗舰店”、“社区店”）在地图上显示不同的图标？答：您需要在“字段”配置页签中，将包含门店类型的维度字段（例如Store_Type）拖拽到“符号类型/维度”区域。然后在“样式”->“符号”配置中，选择“符号样式”为“素材”，之后您就可以为Store_Type维度下的每个不同值（“旗舰店”、“社区店”等）分别选择系统内置图标或上传自定义图片了。
问：我可以直接用我们公司的Logo作为地图上的标记点吗？答：是的。在“样式”->“符号”配置中，当设置“符号样式”时，选择“素材” -> “上传自定义图片”，然后上传您的公司Logo图片即可。如果所有点都使用同一个Logo，则不在“符号类型/维度”配置字段，直接在无此配置时的符号样式中上传。如果不同类型的点使用不同Logo（或同一Logo的不同变体），则需结合“符号类型/维度”进行配置。
问：符号地图上的符号太多，导致互相遮挡，有什么好的处理方法吗？答：可以尝试以下策略：
调整符号大小和透明度: 在“样式”->“符号”中，适当减小“符号大小”，增加“符号透明度”，可以减轻视觉上的拥挤感。
数据标签管理: 在“样式”->“数据标签”中，如果开启了“全量显示”且标签很多，考虑关闭它，或调整标签内容、大小、位置，避免与符号本身或其他标签严重重叠。Quick BI可能提供标签防重叠的智能算法。
数据聚合/筛选: 如果数据点确实非常密集，考虑在数据层面进行聚合（例如，将一个城市内的多个点聚合成一个代表该城市的点，可能需要更高级的地图类型如“聚合点图”），或者通过过滤器筛选掉一些次要的点。
地图交互: 利用地图的缩放功能，用户可以放大到感兴趣的区域查看细节，从而解决在概览视图下的重叠问题。
分层设色或符号: 如果重叠的点属于不同类别，确保“符号类型/维度”已配置，并且不同类型的符号在视觉上有明显区分（不同形状、颜色）。
问：符号地图和气泡地图有什么主要区别？答：主要区别在于信息编码的侧重点：
符号地图: 更侧重于通过符号的形状、具体图案或图片内容来传递类别信息或特定实体标识。符号的大小和颜色也可以编码数值，但其核心在于“符号”本身的含义。
气泡地图: 主要通过气泡的大小来直观地表示数值量级的差异。气泡的颜色也可以编码另一个数值或类别，但其核心是大小代表的量。气泡通常是标准的圆形。
选择哪种图表取决于您想强调的是位置点的类别身份还是其关联的数值大小。
六、 后续步骤
分享仪表板: 完成符号地图的配置并将其满意地放置在仪表板上后，您可以将整个仪表板分享给需要查看的同事、客户或相关决策者。
创建数据门户: 对于需要构建更专业的门店管理、资产监控、事件追踪等专题应用，您可以将包含符号地图的仪表板集成到Quick BI的数据门户中，提供统一的访问入口和更丰富的交互体验。
